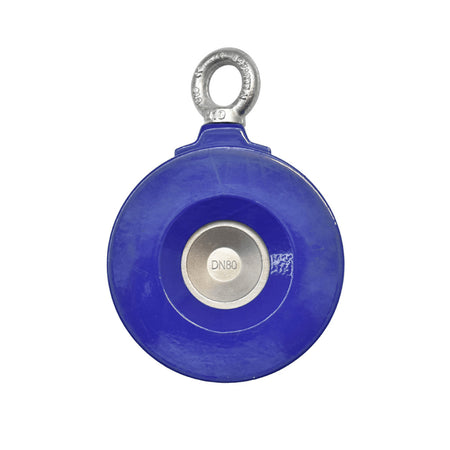

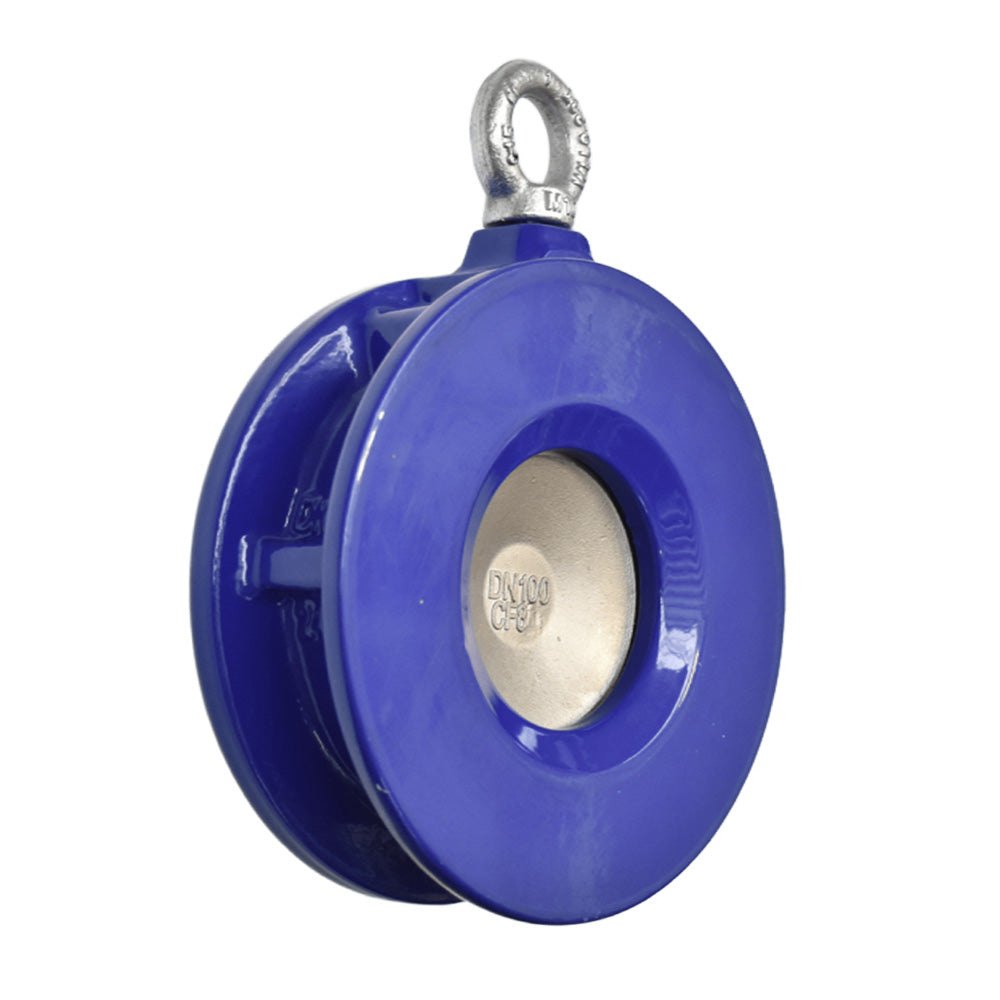

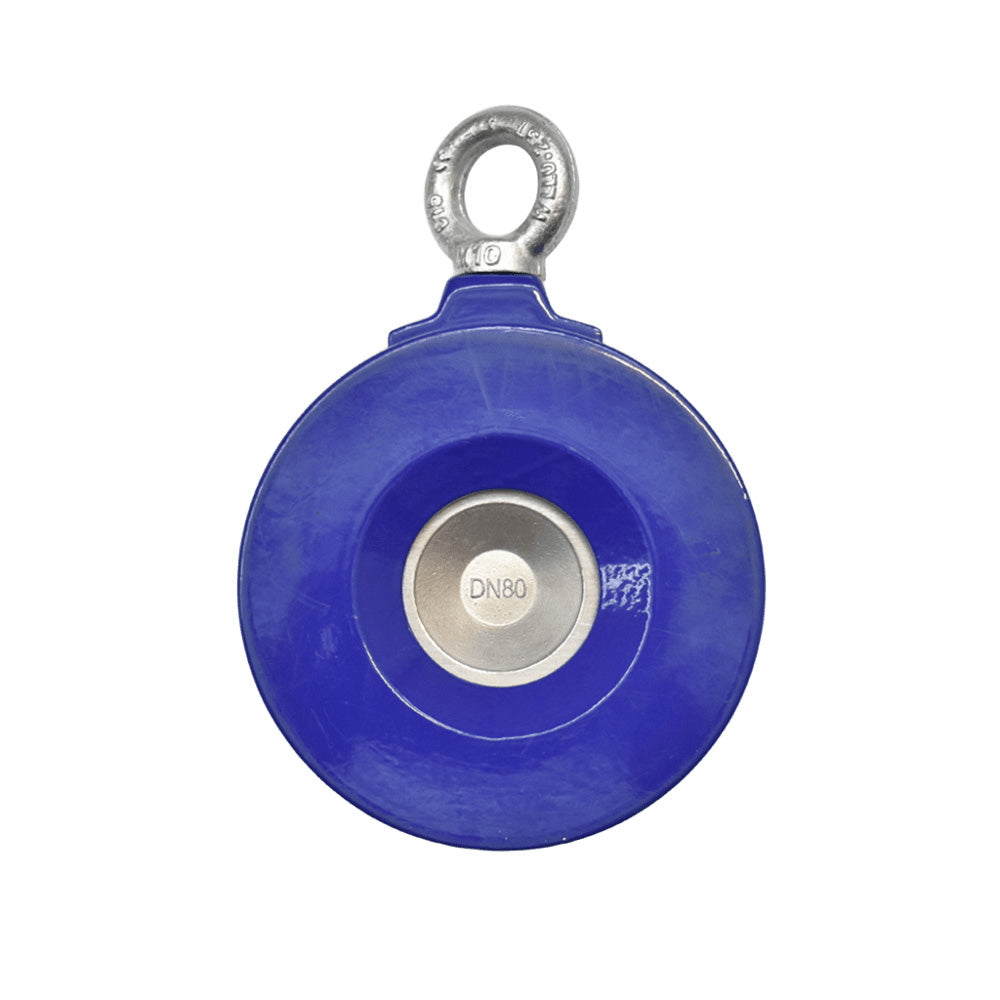

La Válvula Check Tipo Columpio se utiliza para evitar el flujo inverso en sistemas de conducción de fluidos. Su diseño compacto tipo wafer permite una instalación sencilla entre bridas, optimizando el espacio y reduciendo peso.

Su cuerpo de hierro dúctil le otorga resistencia mecánica y durabilidad, mientras que el disco en acero inoxidable asegura un excelente comportamiento frente a la corrosión. El asiento en NBR proporciona un sellado confiable, resistente al agua, aire y fluidos derivados del petróleo como aceites y combustibles.

Especificaciones

• Brida: ANSI B16.1
• Presión de Trabajo: PN16 (232 psi)
• Cuerpo: Hierro Dúctil
• Disco: CF8 (SS304) Tipo Columpio
• Resorte: SS304
• Asiento: Sello NBR


Aplicaciones

Este tipo de válvula se utiliza de manera frecuente en sistemas donde es necesario evitar el flujo inverso y proteger bombas, compresores y equipos de proceso.  Algunas de sus aplicaciones principales, son:

• Sistemas de Agua Potable: Excelente desempeño en líneas de distribución y bombeo de agua. El NBR ofrece un sellado confiable y resistente al agua sin compuestos agresivos.

• Redes de Agua Cruda o Tratamiento de Agua: Empleada en estaciones de bombeo, filtración y sedimentación. El cuerpo de hierro dúctil aporta buena resistencia mecánica y durabilidad.

• Sistemas de Riego Agrícola: Común en redes principales o secundarias de riego. Su diseño wafer la hace compacta y fácil de instalar entre bridas.

• Manejo de Aire y Gases Inertes: El NBR resiste adecuadamente aire comprimido y gases no reactivos. Usada en líneas de compresores o sistemas neumáticos de baja/media presión.

• Sistemas de Agua de Servicios (HVAC): Aplicable en líneas de enfriamiento y retorno en sistemas de climatización. Evita el retroceso que podría dañar bombas o intercambiadores.
