Válvulas con Actuador — Automatización de Válvulas de Bola y Mariposa para Control Industrial

La automatización de válvulas es el paso que transforma un sistema de tuberías pasivo en una instalación de proceso controlable, segura y eficiente. Una válvula con actuador puede abrirse, cerrarse o modular su posición de forma remota, en respuesta a una señal eléctrica o neumática, sin intervención manual del operador. Esto permite integrarla en sistemas de control distribuido (DCS), controladores lógicos programables (PLC), sistemas SCADA o paneles de automatización locales, llevando la operación de su planta a un nivel superior de eficiencia, trazabilidad y seguridad.

En Cematic suministramos válvulas de bola y mariposa con actuador como conjuntos completos, ensamblados y probados en nuestro taller en Ciudad de México. Cada paquete incluye la válvula seleccionada para su fluido, el actuador dimensionado correctamente para el par requerido, y los accesorios de control necesarios para su aplicación: válvula solenoide, finales de carrera, indicador de posición y posicionador cuando aplica. Stock disponible para los tamaños y configuraciones más demandados en la industria mexicana.

¿Por qué automatizar sus válvulas?

• Control remoto y centralizado: Opere válvulas en ubicaciones de difícil acceso, en altura, en zonas peligrosas o en espacios confinados desde un panel de control o sala de operaciones, eliminando el riesgo para el personal.
• Respuesta rápida y reproducible: Un actuador neumático abre o cierra una válvula de cuarto de vuelta en 1 a 5 segundos. Sin variabilidad humana, sin fatiga del operador, sin errores de operación.
• Integración con sistemas de control: La válvula automatizada se convierte en un actuador final dentro de lazos de control PID, secuencias de enclavamiento de seguridad (SIL), sistemas de paro de emergencia (ESD) o recetas de proceso automatizadas.
• Reducción de errores operacionales: Los sistemas de enclavamiento eléctrico garantizan que una válvula no pueda abrirse o cerrarse en condiciones inseguras, previniendo accidentes, derrames y daños a equipos.
• Menor costo operativo a largo plazo: La automatización reduce la necesidad de personal para rondas de operación, disminuye el desgaste de válvulas por operación incorrecta y permite mantenimiento predictivo basado en ciclos y señales de posición.
• Falla segura (Fail-Safe): Los actuadores de simple efecto con resorte de retorno garantizan que la válvula adopte una posición segura predefinida (abierta o cerrada) ante cualquier falla del suministro de energía o aire comprimido.

Actuador Neumático vs. Actuador Eléctrico — ¿Cuál elegir?

Esta es la decisión más importante al especificar una válvula automatizada. No existe una respuesta universal — la elección correcta depende de las condiciones específicas de su instalación:

Actuador Neumático

Utiliza aire comprimido como fuente de energía para generar el movimiento rotacional que opera la válvula. Es el estándar histórico en la mayoría de plantas industriales mexicanas por su robustez, velocidad y relación costo-rendimiento.

• Ventajas: Velocidad de operación muy alta (1–3 segundos para cuarto de vuelta), alto par disponible para diámetros grandes, excelente relación precio-potencia, intrínsecamente seguro en zonas ATEX (sin componentes eléctricos en la válvula), fácil mantenimiento en campo.
• Requerimiento: Suministro de aire comprimido seco y limpio (4–8 bar) en la ubicación de la válvula. Si la planta ya tiene red neumática, el costo de instalación es mínimo.
• Ideal para: Ciclos frecuentes (ON/OFF), grandes diámetros (DN50 y mayores), zonas clasificadas como áreas peligrosas (Ex), instalaciones donde la velocidad de respuesta es crítica, plantas con red de aire comprimido establecida.
• Configuraciones: Doble efecto (abre y cierra por aire) o simple efecto con resorte de retorno NC (normalmente cerrada) o NO (normalmente abierta) para falla segura.

Actuador Eléctrico

Convierte energía eléctrica en movimiento rotacional mediante un motor eléctrico y un reductor de engranajes integrado. La opción preferida cuando no hay suministro de aire comprimido o cuando se requiere mayor precisión de posicionamiento y comunicación digital.

• Ventajas: No requiere red neumática (solo cableado eléctrico), mayor precisión de posicionamiento para control modulante (señal 4–20 mA o 0–10 V), integración directa con protocolos de comunicación industrial (Modbus RTU, PROFIBUS, DeviceNet, HART), indicación de posición exacta en tiempo real, memoria de última posición ante falla eléctrica (opción fail-last).
• Requerimiento: Suministro eléctrico 24 VDC, 110 VAC o 220 VAC según el modelo. Tiempo de operación generalmente más lento que el neumático (5–60 segundos para cuarto de vuelta según tamaño).
• Ideal para: Instalaciones sin red neumática, control modulante y posicionamiento proporcional, integración con sistemas SCADA o DCS, zonas remotas con solo cableado eléctrico disponible, aplicaciones que requieren comunicación digital y diagnóstico avanzado.
• Protección: IP67 estándar para uso en exteriores y ambientes húmedos; versiones ATEX para zonas con atmósferas potencialmente explosivas.

Tabla comparativa rápida

Válvulas disponibles para automatización

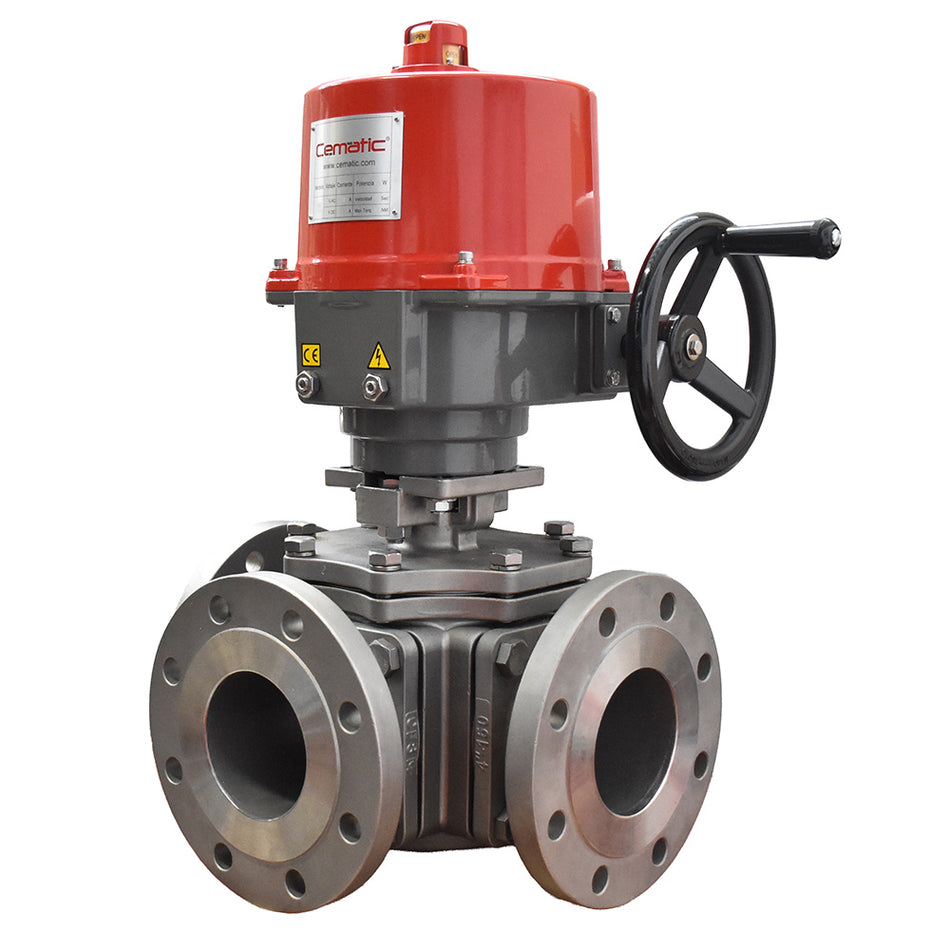

Válvulas de Bola con Actuador

La combinación más demandada en la industria. La válvula de bola ofrece cierre hermético instantáneo, caída de presión mínima en posición abierta y larga vida útil en ciclos frecuentes. Disponible en:

• Acero inoxidable 316 con rosca NPT (½" a 4") — para química, farmacéutica y alimentaria
• Acero inoxidable 316 con bridas ANSI 150 (1" a 8") — para proceso industrial y petroquímica
• Acero al carbono WCB con bridas ANSI (2" a 12") — para agua, petróleo y gas
• PVC con unión americana — para agua, riego y química general
• Anticorrosiva con revestimiento PFA — para ácidos y álcalis concentrados
• Higiénica con clamp — para industria alimentaria y farmacéutica

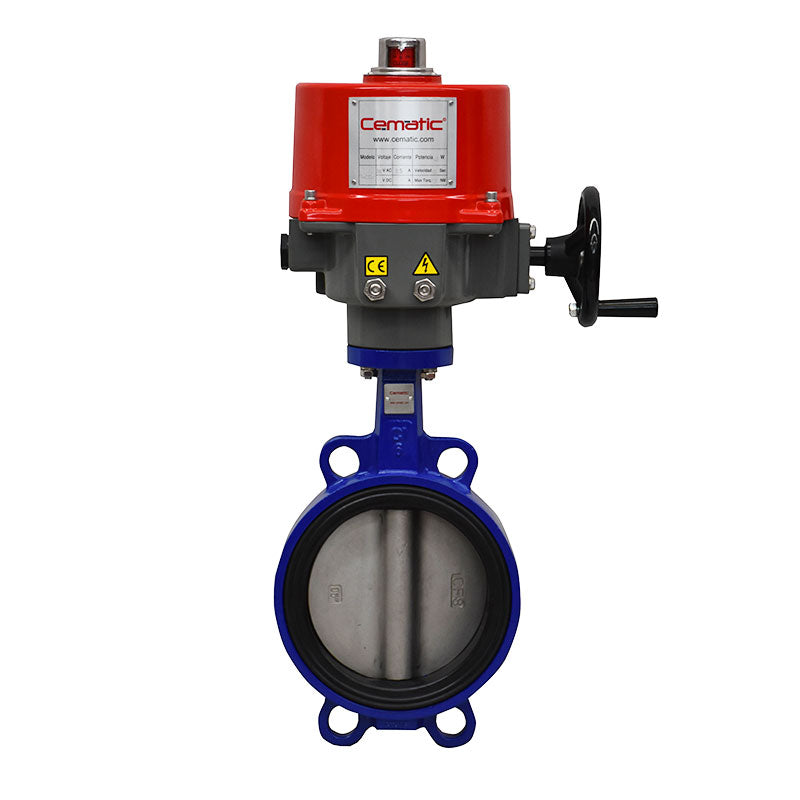

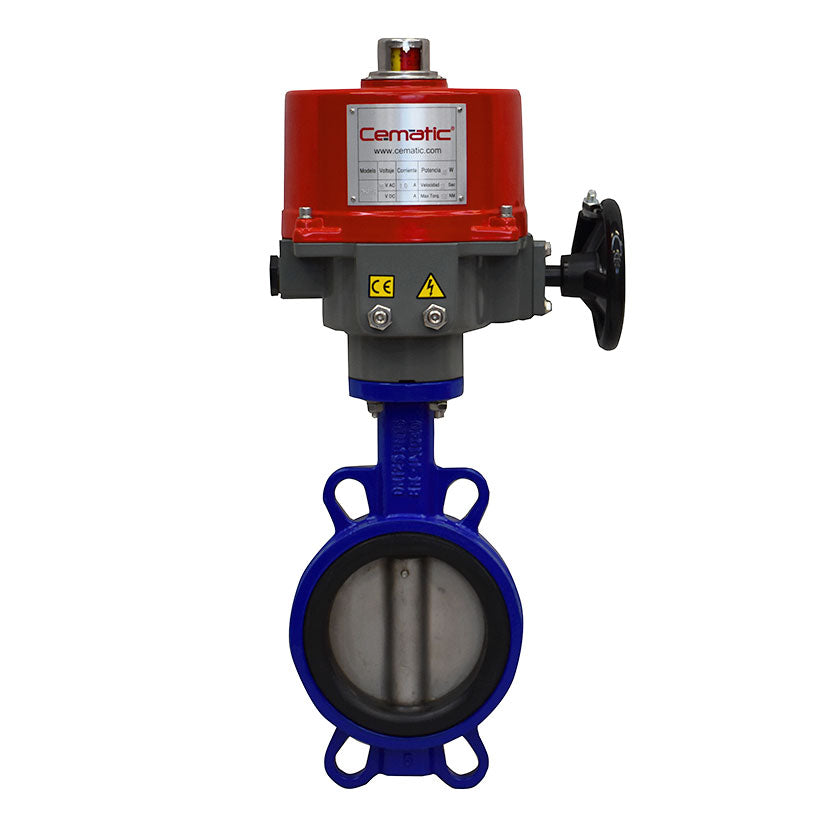

Válvulas de Mariposa con Actuador

La alternativa más económica y compacta para grandes diámetros. El actuador de cuarto de vuelta opera el disco de la mariposa con el mismo principio que la válvula de bola, pero a menor costo en diámetros DN80 y superiores. Disponible en:

• Hierro fundido / Acero al carbono wafer (2" a 24") — para agua, HVAC y servicios generales

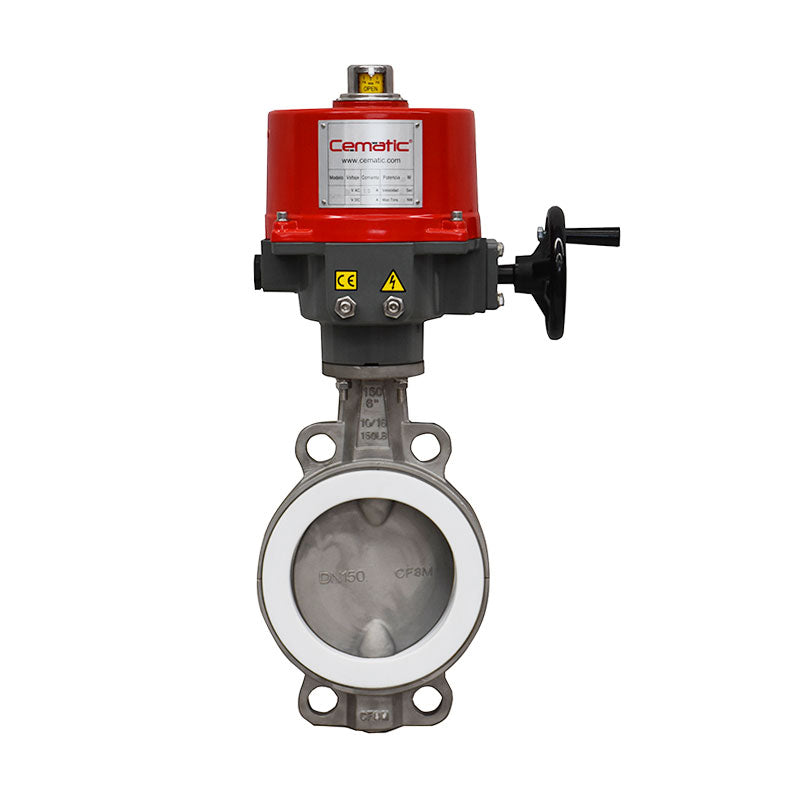

• Acero inoxidable 316 wafer (2" a 12") — para química, alimentaria y farmacéutica

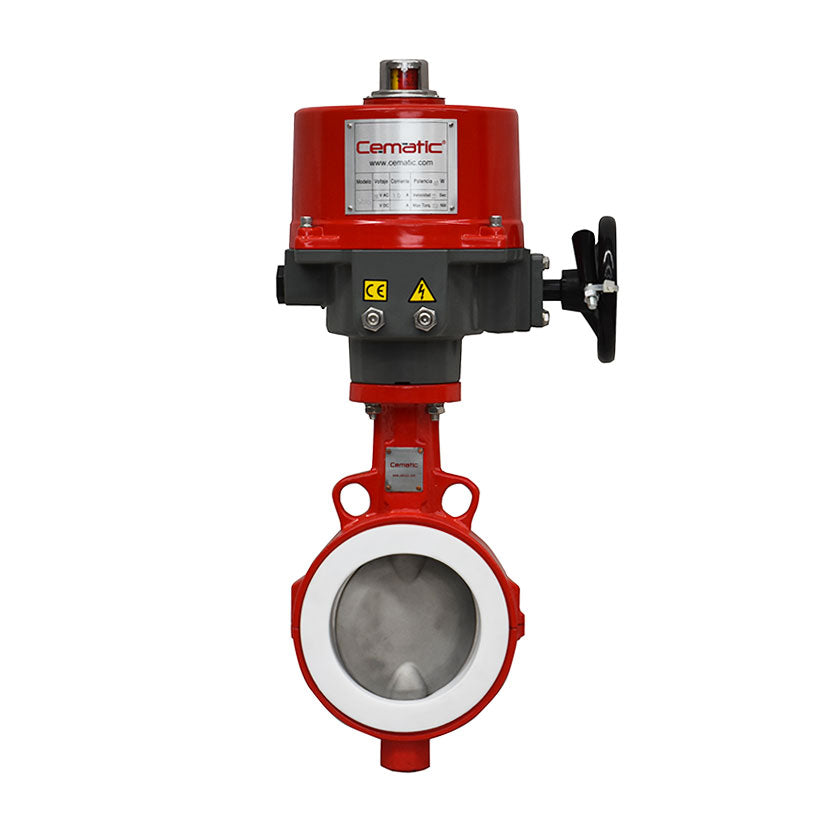

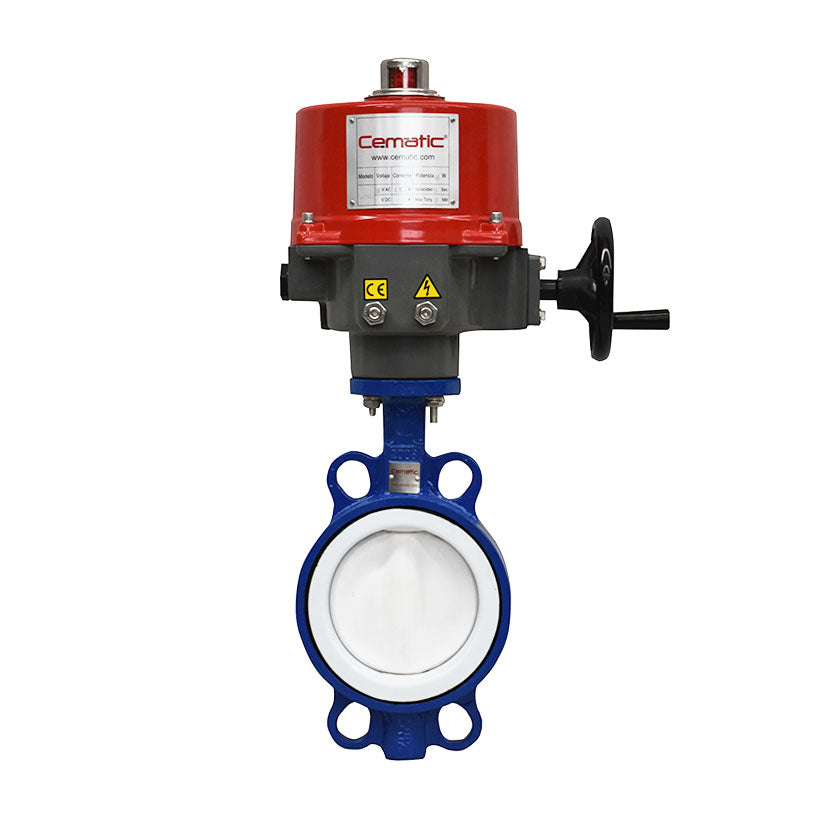

• Anticorrosiva con liner PTFE — para fluidos corrosivos moderados
• High Performance (doble excentricidad) — para alta presión y temperaturas elevadas
• Higiénica — para industria de alimentos y bebidas con requisitos sanitarios

Accesorios de control incluidos en los paquetes Cematic

• Válvula solenoide (para actuador neumático): 24 VDC, 110 VAC o 220 VAC, normalmente cerrada o normalmente abierta, 4/2 o 5/2 vías. Controla el suministro de aire al actuador mediante señal eléctrica del PLC o panel de control.
• Finales de carrera (Limit Switches): 2 microinterruptores SPDT que confirman la posición totalmente abierta y totalmente cerrada de la válvula. Señal de retroalimentación (feedback) al sistema de control. Protección IP67 estándar.
• Indicador de posición visual: Bandera mecánica rojo/verde visible a distancia para verificación visual del estado de la válvula sin instrumentación.
• Posicionador electroneumático: Convierte el actuador neumático en un dispositivo de control modulante respondiendo a señal 4–20 mA. Permite posicionamiento proporcional para control de caudal o presión en lazo cerrado.
• Override manual (desacople de emergencia): Permite operar la válvula manualmente ante falla del actuador o del suministro de energía, sin retirarla de la línea.
• Reguladores de velocidad (Flow Controls): Agujas de estrangulación en las líneas de aire del actuador para ajustar la velocidad de apertura y cierre, evitando golpe de ariete en sistemas de agua.

Normas de montaje — Interface ISO 5211

Todos los paquetes de automatización Cematic utilizan la interface de montaje ISO 5211, el estándar internacional para el acoplamiento entre válvulas de cuarto de vuelta y actuadores. Esto garantiza:

• Intercambiabilidad entre actuadores y válvulas de distintos fabricantes que cumplan la norma
• Posibilidad de cambiar el actuador en campo sin modificar la válvula ni la tubería
• Compatibilidad con la amplia gama de accesorios de control disponibles en el mercado

Industrias y aplicaciones principales

• Industria química y petroquímica: Lazos de control de temperatura, presión y caudal; sistemas de enclavamiento de seguridad; válvulas de aislamiento de emergencia (ESD) accionadas por señal de detector de gases.
• Tratamiento de agua y aguas residuales: Control automático de dosificación de reactivos, secuencias de retrolavado de filtros, operación remota de válvulas en pozos y cámaras inaccesibles.
• Industria alimentaria y farmacéutica: Secuencias automatizadas de llenado, vaciado y CIP; válvulas controladas por recetas en sistemas MES o SCADA.
• Petróleo y gas: Válvulas de aislamiento de pozo accionadas por sistemas ESD; manifolds de producción con válvulas motorizadas; estaciones de regulación de gas.
• Generación de energía: Control de vapor, agua de alimentación de calderas y sistemas de enfriamiento en plantas termoeléctricas e hidroeléctricas.
• HVAC y servicios de edificios: Válvulas de zona en sistemas de agua helada y agua caliente; control proporcional de temperatura en edificios inteligentes.
• Manufactura general: Automatización de líneas de producción, control de fluidos en equipos de proceso, sistemas de lavado y enjuague automatizados.
• Minería: Control remoto de válvulas en plantas de beneficio, dosificación de reactivos y sistemas de distribución de agua industrial en locaciones remotas.

El servicio Cematic — Paquete listo para instalar

A diferencia de comprar válvula y actuador por separado y ensamblarlos en campo, en Cematic entregamos el conjunto completo:

• ✅ Válvula seleccionada para su fluido, presión y temperatura
• ✅ Actuador dimensionado con factor de seguridad de par adecuado
• ✅ Solenoide, finales de carrera y accesorios instalados y cableados
• ✅ Prueba funcional de apertura, cierre y señales de retroalimentación antes del envío
• ✅ Documentación técnica: ficha de datos, curva de par, certificado de prueba
• ✅ Asesoría para integración eléctrica con su PLC o panel de control

Cotización técnica el mismo día hábil con especificación detallada. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
