Válvulas de Asiento Inclinado y Verticales — Rendimiento Superior en Vapor, Agua Caliente y Fluidos de Proceso

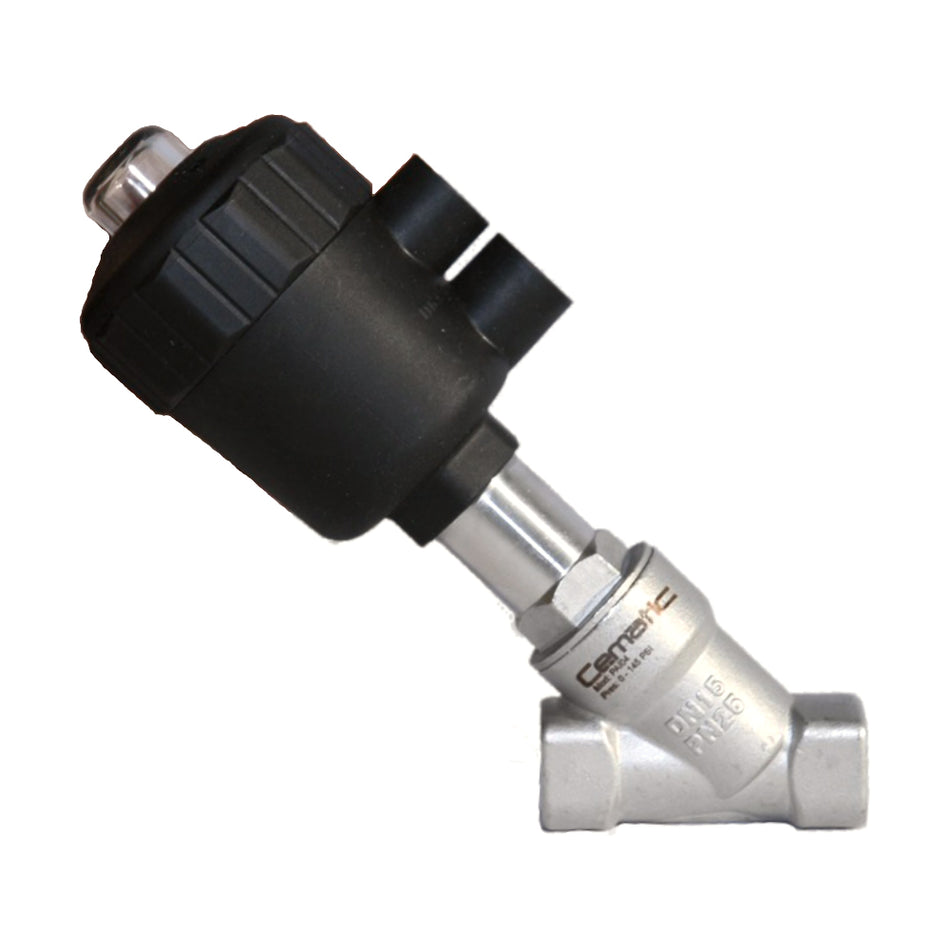

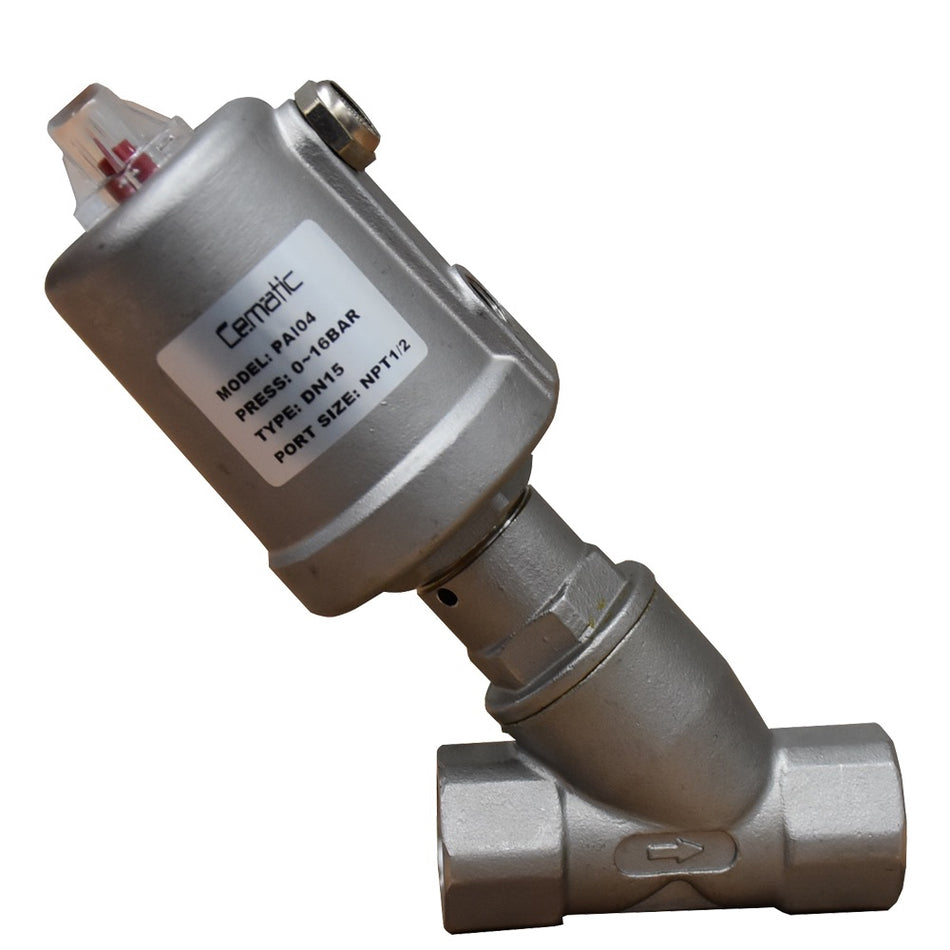

La válvula de asiento inclinado —también llamada válvula de asiento angular o angle seat valve— representa una de las tecnologías de control de flujo más robustas y longevas del mercado industrial. A diferencia de las válvulas de globo convencionales con obturador vertical, en las válvulas de asiento inclinado el obturador actúa sobre un asiento dispuesto en ángulo (típicamente 45°), lo que reduce drásticamente la resistencia al flujo, minimiza el desgaste del sello y permite operar de forma confiable en condiciones donde otras válvulas fallan: vapor a alta temperatura, agua caliente a presión, fluidos viscosos, soluciones con pequeñas partículas y ciclos de operación extremadamente frecuentes. En Cematic ofrecemos esta tecnología con stock disponible en México, en versiones manuales y automatizadas con actuador neumático.

¿Cómo funciona una válvula de asiento inclinado?

El principio de funcionamiento se basa en un émbolo o pistón que se desplaza linealmente —accionado por un actuador neumático, eléctrico o manualmente mediante un volante— para comprimir o liberar un sello elastomérico sobre el asiento inclinado. La inclinación del asiento respecto al eje de flujo tiene dos consecuencias fundamentales:

• Menor resistencia hidráulica: El fluido no necesita realizar un cambio de dirección brusco de 90° como en una válvula de globo. La trayectoria curva y suave reduce la caída de presión y el consumo energético del sistema de bombeo.
• Fuerza de apertura reducida: La presión del fluido actúa parcialmente a favor de la apertura del obturador, lo que permite usar actuadores neumáticos más pequeños y económicos para el mismo diámetro y presión.

El resultado es una válvula capaz de completar millones de ciclos de operación con desgaste mínimo, incluso en servicio de vapor saturado a alta temperatura y presión.

Válvula de asiento inclinado vs. válvula de asiento vertical

Dentro de esta familia existen dos orientaciones principales del asiento que determinan la aplicación óptima:

• Asiento inclinado (angular, 45°): El cuerpo tiene forma de L o Y. El fluido entra por un lado y sale en ángulo. Ofrece el mayor coeficiente de flujo (Kv) de la familia y la menor caída de presión. Es la versión más utilizada en sistemas de vapor, agua caliente, aire y fluidos de proceso general. Puede montarse en líneas horizontales o verticales, con el actuador apuntando en distintas direcciones según el espacio disponible.
• Asiento vertical (en línea): El cuerpo es recto, el flujo entra y sale en la misma dirección. El obturador cierra perpendicularmente al eje de flujo pero el sello está diseñado para alta durabilidad en ciclos continuos. Recomendada cuando el espacio no permite el cuerpo angular o cuando la instalación requiere una tubería completamente recta. Muy usada en máquinas de lavado, pasteurizadoras y equipos de esterilización.

Modos de operación y configuraciones disponibles

• Normalmente cerrada (NC) — flujo sobre el obturador: El actuador neumático abre la válvula contra la presión del fluido. Al perder presión de aire (fallo de suministro), la válvula cierra por resorte. La más común en sistemas de seguridad y dosificación.
• Normalmente cerrada (NC) — flujo bajo el obturador: El fluido asiste la apertura. Requiere menor par de actuador. Preferida cuando la presión diferencial es alta y se desea reducir el tamaño del actuador.
• Normalmente abierta (NO): El actuador cierra la válvula al energizarse. Al perder presión de aire, la válvula abre por resorte. Para procesos donde la falla segura implica mantener el flujo.
• Doble efecto: El actuador abre y cierra por aire comprimido en ambos sentidos. Para ciclos de alta velocidad donde la velocidad de respuesta en ambas direcciones es crítica.
• Manual (volante): Para operación directa sin necesidad de automatización. Disponible en versiones de acero inoxidable con volante de plástico ergonómico para instalaciones de bajo ciclo.

Materiales disponibles

• Acero inoxidable AISI 316: El estándar para industria alimentaria, farmacéutica, química y vapor limpio. Resistencia a la corrosión superior, apto para fluidos agresivos y temperaturas hasta 180 °C con EPDM o hasta 220 °C con PTFE.
• Bronce (RG5 / CuSn5Zn5Pb2): Para servicios generales de agua, vapor de baja presión, aceites y combustibles. Opción económica para utilidades de planta no expuestas a fluidos corrosivos.
• Elastómeros de sello:
  • EPDM: agua caliente, vapor hasta 180 °C, químicos alcalinos. No compatible con hidrocarburos.
  • PTFE: resistencia química casi universal, alta pureza, temperatura hasta 220 °C. Para ácidos, solventes y fluidos de alta pureza.
  • NBR: aceites minerales, combustibles y fluidos hidráulicos. No apto para vapor ni agua caliente.
  • FKM (Viton): hidrocarburos aromáticos, solventes clorados y altas temperaturas. Para química agresiva.
  • Silicona: aplicaciones alimentarias y farmacéuticas con requisitos FDA.

Especificaciones técnicas generales

• Diámetros: DN10 (⅜") hasta DN80 (3") en versiones estándar; hasta DN100 bajo pedido
• Presión nominal: PN10 a PN16 (hasta 16 bar) en condiciones estándar; reducida a temperatura elevada
• Temperatura de operación: Hasta 180 °C con EPDM / hasta 220 °C con PTFE
• Presión de control neumático: 2.5 a 8 bar
• Conexiones: Rosca ISO 228/1 (BSP) o ISO 7/1 (NPT), clamp DIN 32676, extremos soldables
• Vida útil: Hasta 5 millones de ciclos en servicio de aire / hasta 3 millones de ciclos en vapor
• Posición de montaje: Horizontal, vertical u oblicua — sin restricción de posición
• Normativas: Directiva PED 97/23/EC; versión ATEX disponible bajo pedido

Industrias y aplicaciones principales

• Sistemas de vapor y condensado: Control de vapor saturado en calderas, distribución de vapor de proceso, sistemas de calefacción industrial y HVAC. La válvula de asiento inclinado es la opción más duradera y eficiente en estos servicios, superando ampliamente a las válvulas de bola o mariposa en vida útil.
• Industria alimentaria y de bebidas: Pasteurización, esterilización con vapor, llenado de envases, control de agua caliente en sistemas de lavado CIP. Versiones en acero inoxidable 316 con EPDM o PTFE aprobados para contacto alimentario.
• Industria farmacéutica y biotecnología: Esterilizadores (autoclaves), sistemas de vapor limpio (clean steam), distribución de agua purificada (PW) y agua para inyección (WFI) donde se requieren millones de ciclos sin falla.
• Industria química: Control de fluidos ácidos, alcalinos y solventes en versiones de acero inoxidable con PTFE. Sistemas de dosificación de reactivos con alta frecuencia de operación.
• Máquinas de lavado industrial: Túneles de lavado de piezas metálicas, lavadoras de envases de vidrio y máquinas lavaplatos industriales, donde la válvula opera miles de ciclos diarios con agua caliente y detergentes.
• Petróleo, gas y energía: Versiones ATEX disponibles para zonas con atmósferas potencialmente explosivas. Control de vapor en plantas de generación eléctrica y refinería.
• HVAC y servicios de edificios: Control de agua caliente y vapor en hoteles, hospitales y edificios comerciales con sistemas centralizados de climatización y esterilización de equipos.

Ventajas frente a válvulas de globo convencionales

Aunque ambas son válvulas de asiento con obturador lineal, la válvula de asiento inclinado supera a la válvula de globo en ciclos de alta frecuencia por tres razones clave: la trayectoria de flujo inclinada genera menor turbulencia y desgaste del sello, el actuador neumático necesita menos fuerza para operar gracias al ángulo favorable, y el diseño compacto permite tiempos de respuesta más rápidos. Para aplicaciones de baja frecuencia (menos de 10 operaciones por día), una válvula de globo puede ser suficiente; para ciclos frecuentes o continuos, la válvula de asiento inclinado es la elección técnicamente superior.

¿Por qué elegir Cematic para sus válvulas de asiento inclinado?

Contamos con stock disponible en Ciudad de México en las referencias de mayor rotación: acero inoxidable 316 con EPDM y PTFE, en versiones normalmente cerrada de simple efecto, los diámetros más demandados del mercado mexicano. Asesoramos en la selección del material de sello, modo de operación y presión de actuador requerida para cada aplicación. Cotización técnica el mismo día hábil. Envíos a toda la república. Contáctenos por WhatsApp o a ventas@cematic.com.
