Válvulas con Actuador Neumático para Automatización Industrial

En CEMATIC ofrecemos válvulas con actuador neumático para el control automático de líquidos y gases en procesos industriales. Además, contamos con conjuntos de bola y de mariposa en múltiples materiales y configuraciones. Por eso, siempre encontrarás la opción correcta para tu proceso. Asimismo, todas las entregamos ensambladas, calibradas y probadas, listas para instalar.

¿Qué es una válvula con actuador neumático y cómo funciona?

Una válvula con actuador neumático es un conjunto que combina una válvula industrial con un mecanismo accionado por aire comprimido. Gracias a esto, la válvula abre o cierra automáticamente al recibir una señal de aire, sin necesidad de intervención manual. Por lo tanto, permite automatizar el control del flujo en procesos industriales con gran rapidez y precisión. Además, al integrarse con solenoides y posicionadores, se convierte en una pieza clave de cualquier sistema de automatización industrial.

Tipos de actuador neumático: simple efecto vs. doble efecto

Antes de elegir tu conjunto neumático, es importante entender la diferencia entre simple y doble efecto. Por ejemplo, ambos usan aire comprimido, pero su comportamiento ante un corte de aire es diferente. A continuación te explicamos cada uno para que tomes la mejor decisión:

• Simple Efecto (Spring Return): El aire comprimido acciona la apertura o el cierre en una sola dirección. Además, un resorte interno devuelve la válvula a su posición de reposo cuando se corta el aire. Por eso, es la opción recomendada cuando la seguridad requiere que la válvula regrese a una posición definida ante una falla de suministro. Asimismo, consume menos aire que el doble efecto.
• Doble Efecto: El aire comprimido acciona tanto la apertura como el cierre de la válvula. Por lo tanto, se requiere señal de aire en ambas direcciones para operar. Gracias a esto, ofrece mayor fuerza de operación y es ideal para diámetros mayores o con mayor par de operación. Sin embargo, ante un corte de aire la válvula permanece en la última posición.

Conjuntos neumáticos de bola: rosca NPT y clamp

A continuación te presentamos los modelos disponibles en conexión roscada NPT y clamp. Además, todos cuentan con montura ISO 5211 para acoplamiento directo sin adaptadores. Por lo tanto, la instalación es rápida y sin complicaciones:

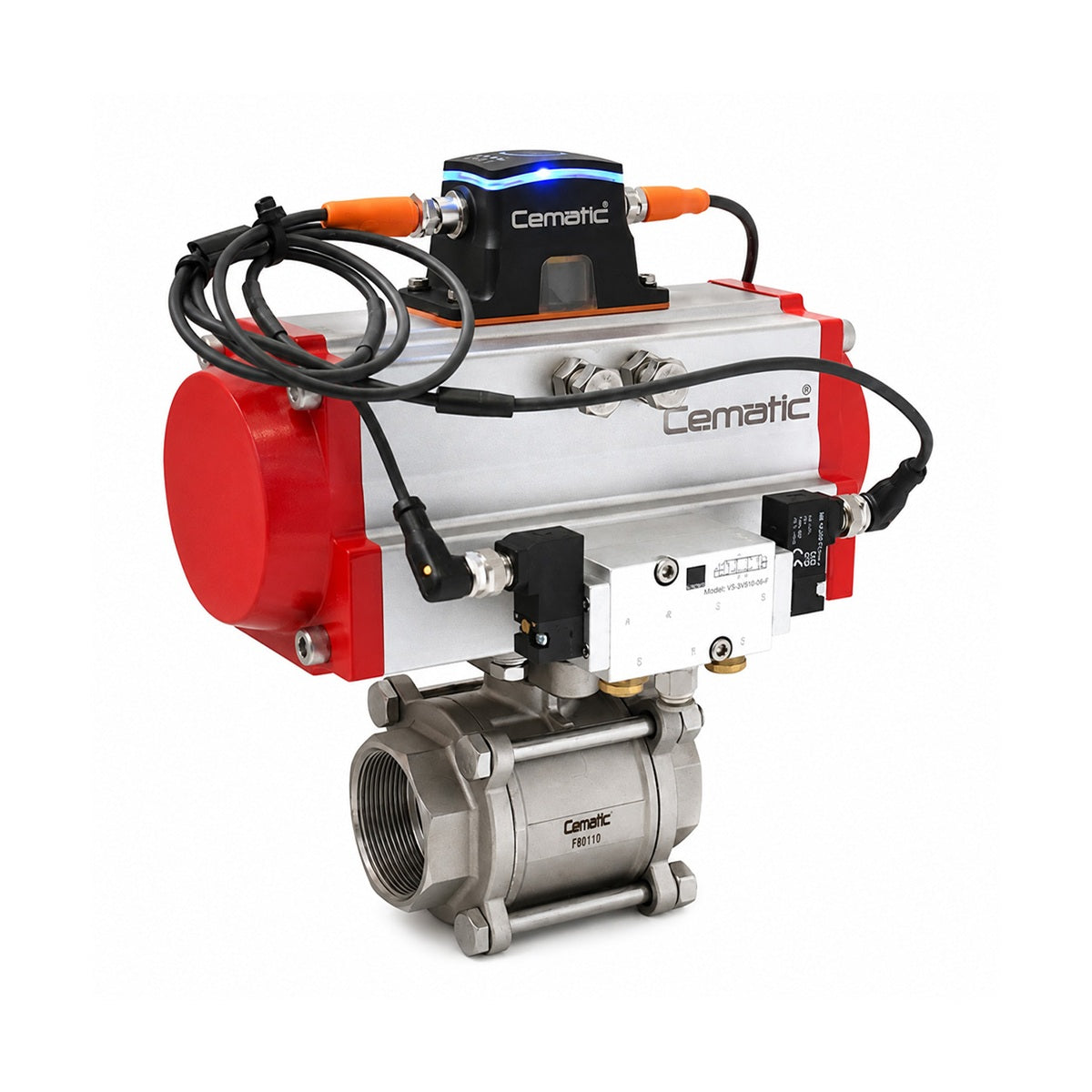

• Válvula de Bola Roscada NPT con Actuador Neumático: Es el modelo más versátil para instalaciones industriales generales. Además, está disponible en acero inoxidable 316 para instalación directa en tuberías. Por eso, es la opción más común en manufactura, agua y procesos industriales generales.

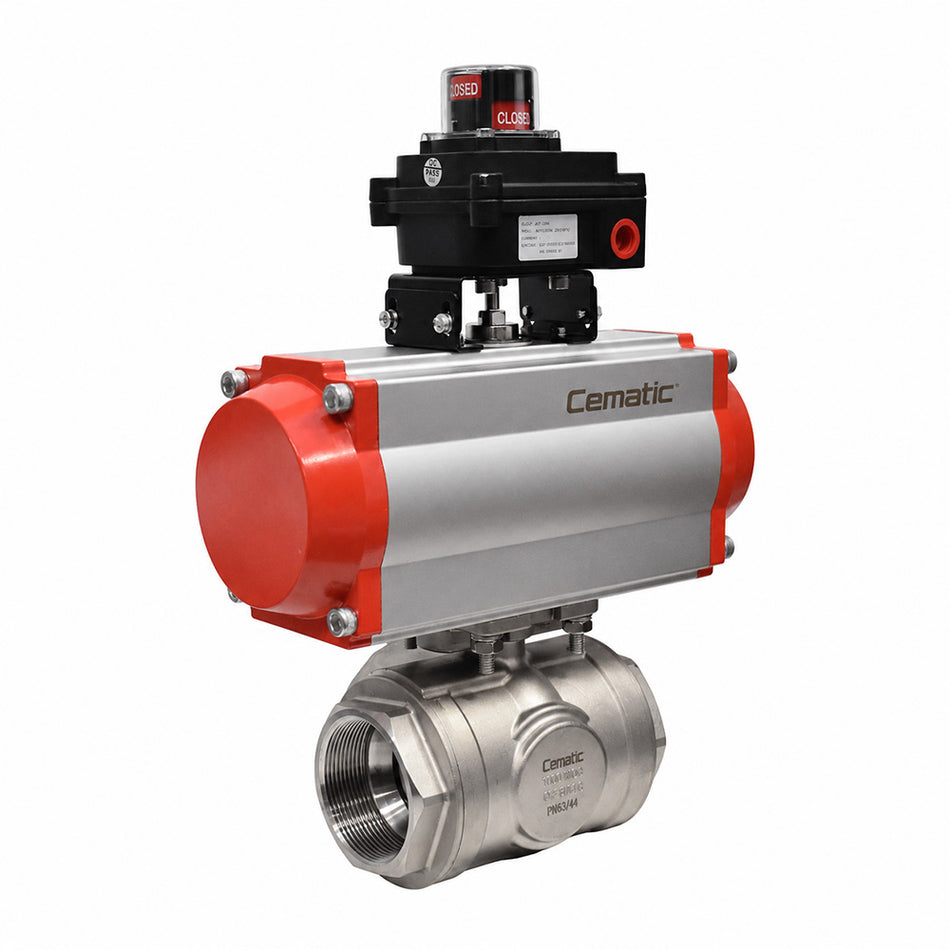

• Válvula de Bola 3 Vías Roscada con Actuador Neumático: Permite desviar el flujo entre dos salidas con un solo actuador. Por lo tanto, simplifica la instalación al eliminar la necesidad de dos válvulas independientes. Asimismo, es ideal para sistemas de mezcla, desvío y purga de líneas de proceso.

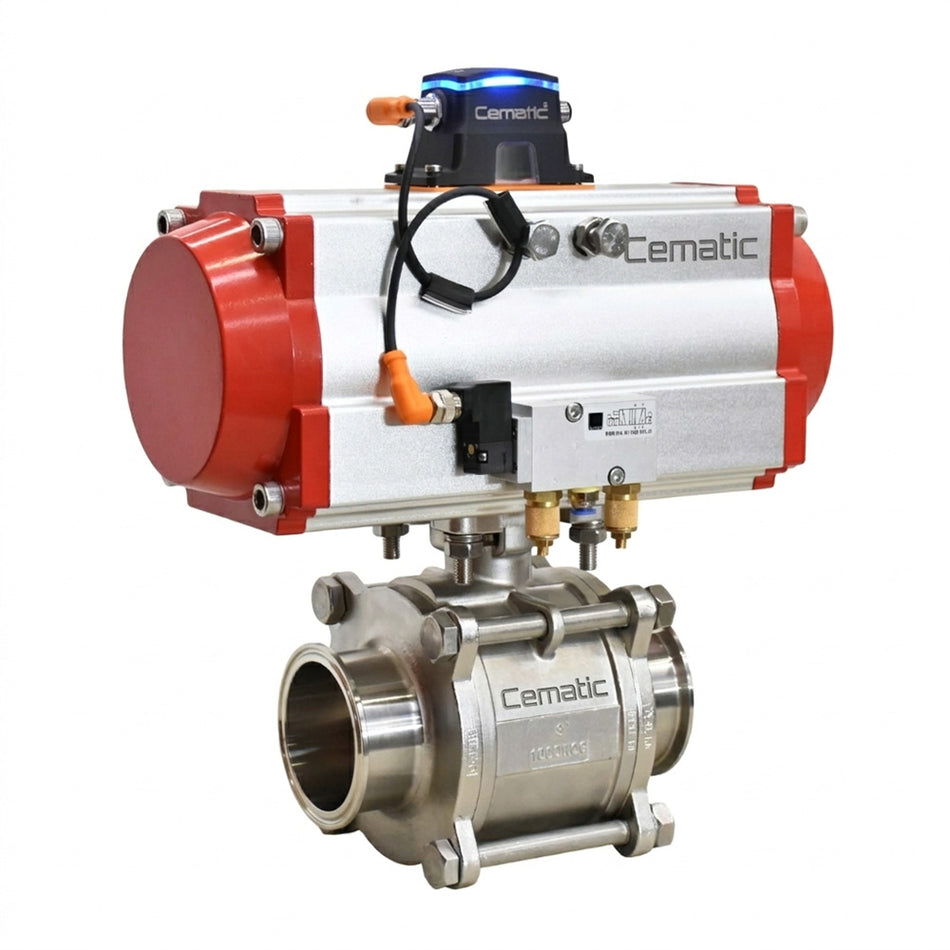

• Válvula de Bola Clamp con Actuador Neumático: Su conexión clamp la hace apta para aplicaciones higiénicas en la industria alimentaria y farmacéutica. Además, permite un desmontaje rápido para limpieza CIP y SIP. Por eso, es la opción requerida en procesos que deben cumplir normas sanitarias.
• Válvula de Bola PVC con Actuador Neumático: Es ligera y altamente resistente a la corrosión química. Por eso, es ideal para fluidos corrosivos, agua y sistemas a baja presión. Además, su bajo costo la hace la opción más eficiente para aplicaciones de agua y riego.

Conjuntos neumáticos de bola: bridadas ANSI y vapor

Además de los modelos roscados, contamos con versiones bridadas y especiales para vapor. Por lo tanto, si tu proceso opera a alta presión o maneja vapor, a continuación encontrarás la configuración adecuada:

• Válvula de Bola Bridada ANSI 150 con Actuador Neumático: Es la opción recomendada para sistemas de alta presión con conexión bridada. Además, el cuerpo en acero inoxidable 316 garantiza resistencia a la corrosión. Por eso, es ampliamente usada en petroquímica, energía y agua industrial.

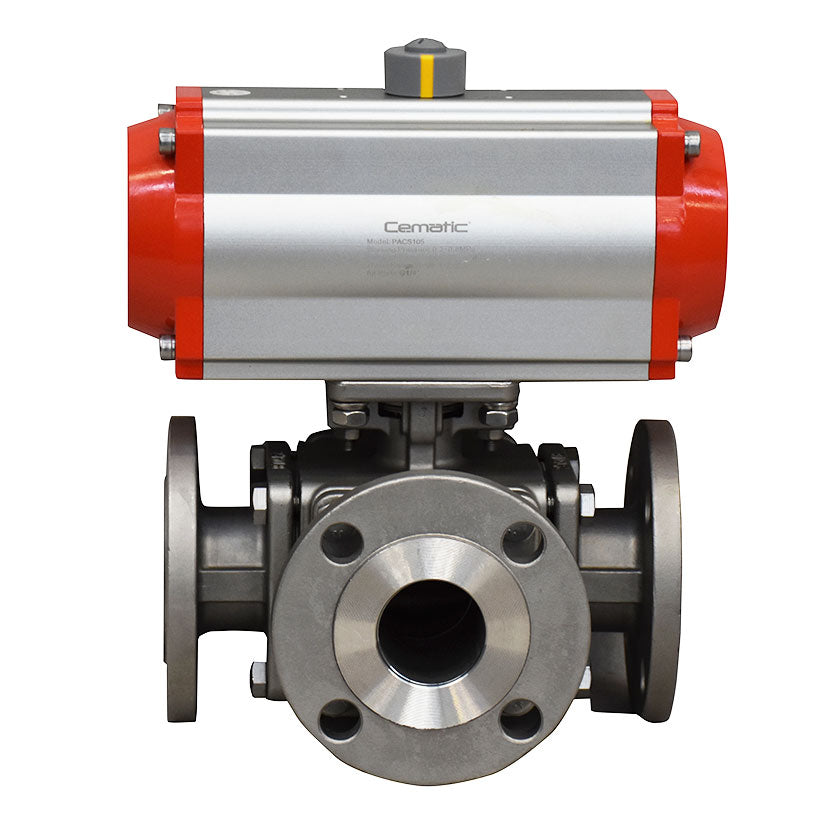

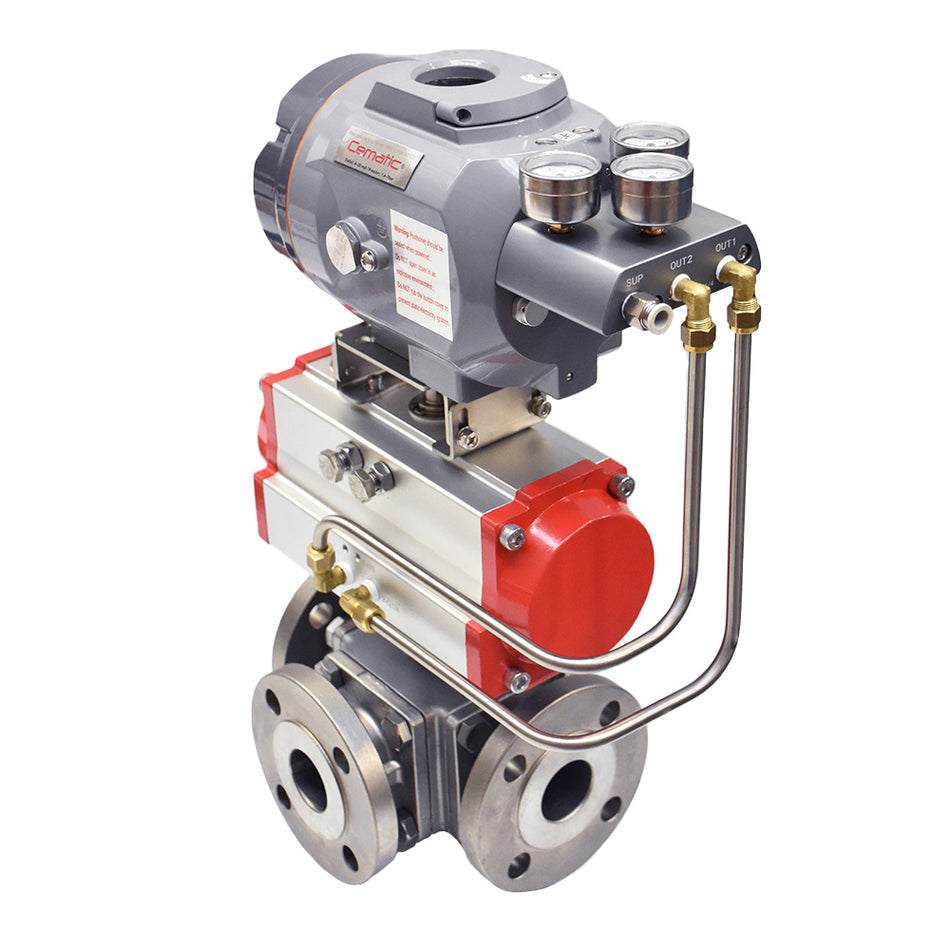

• Válvula de Bola 3 Vías Bridada ANSI 150 con Actuador Neumático: Combina la robustez de la conexión bridada con la versatilidad de las 3 vías. Por lo tanto, es ideal para sistemas de alta presión que requieren desvío o mezcla de flujos. Asimismo, su montura ISO 5211 facilita el reemplazo del actuador sin desmontar la válvula.
• Válvula de Bola para Vapor ANSI 150 con Actuador Neumático: Está diseñada específicamente para el manejo de vapor a presión moderada. Gracias a su construcción reforzada, garantiza un sello hermético y durabilidad en condiciones de alta temperatura. Por lo tanto, es la opción indicada en plantas de energía, alimentos y procesos con vapor.

Conjuntos neumáticos de mariposa: asientos estándar

A continuación te presentamos los modelos de mariposa wafer disponibles en asientos estándar. Además, cada asiento está recomendado para un tipo específico de fluido, por lo que es importante elegir el correcto para tu proceso:

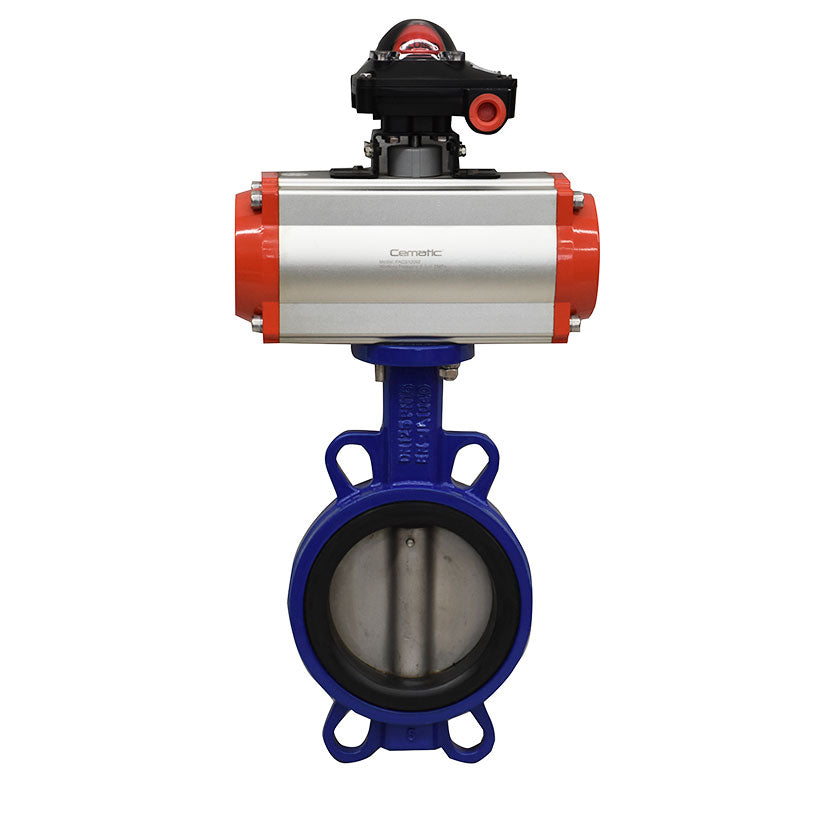

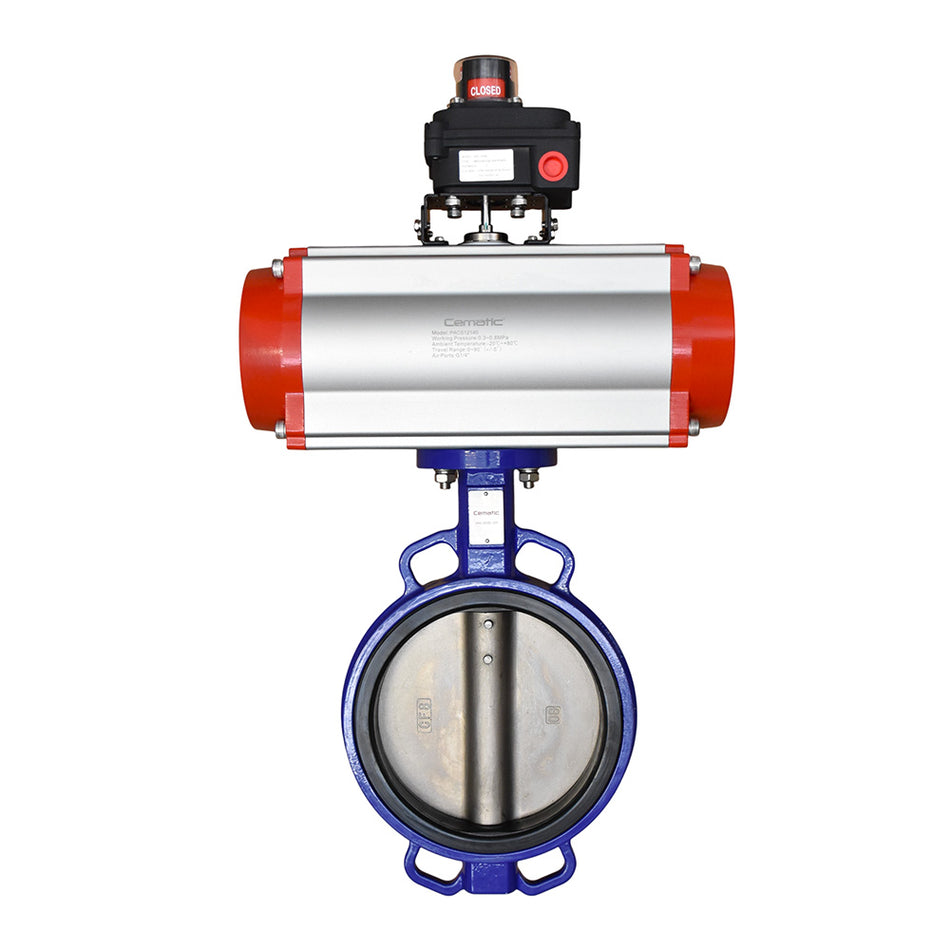

• Válvula Mariposa Wafer Asiento EPDM con Actuador Neumático: Es la opción más común para agua, vapor de baja presión y fluidos neutros. Además, el asiento EPDM resiste temperaturas de hasta 150°C. Por eso, es ampliamente usada en sistemas de agua potable, HVAC y manufactura general.
• Válvula Mariposa Wafer Asiento NBR con Actuador Neumático: Es ideal para aceites minerales, combustibles y fluidos a base de petróleo. Por lo tanto, es la opción recomendada en la industria automotriz y de manufactura. Sin embargo, no es apta para agua caliente ni vapor.
• Válvula Mariposa Wafer Asiento Viton con Actuador Neumático: Ofrece la mayor resistencia química entre los elastómeros disponibles. Por eso, es el asiento preferido para ácidos, solventes aromáticos e hidrocarburos a temperatura elevada. Además, resiste temperaturas de hasta 200°C.

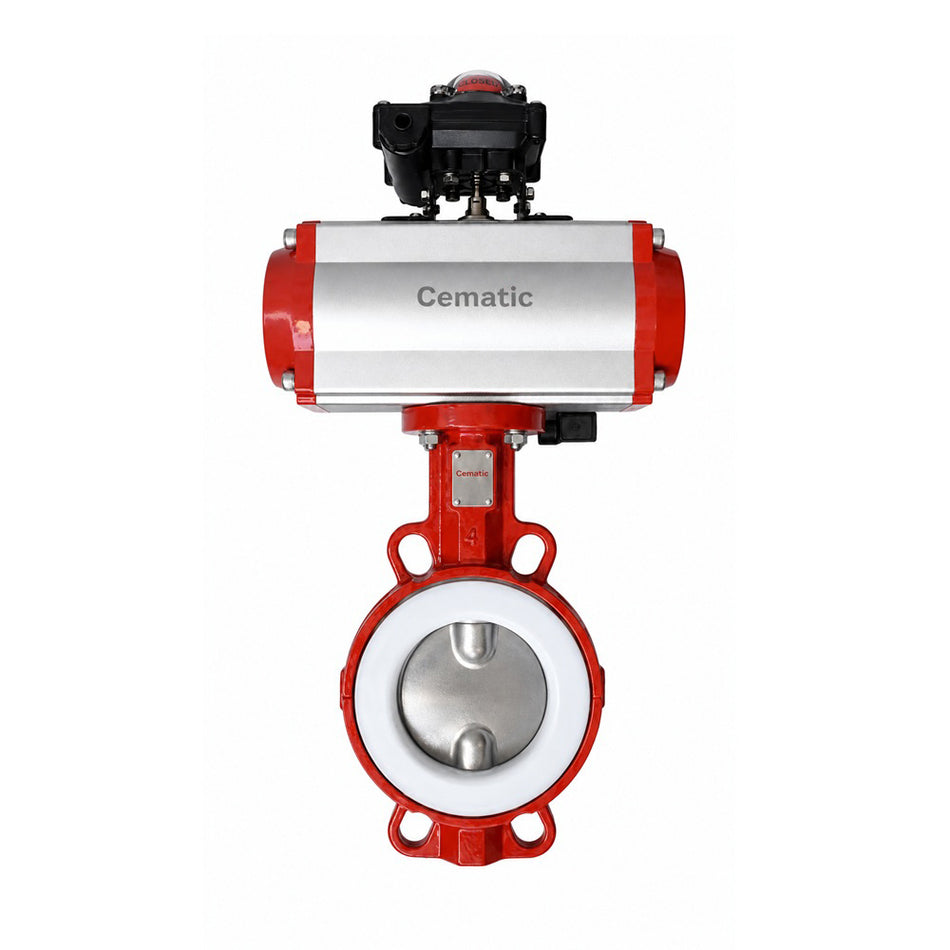

• Válvula Mariposa Wafer Asiento Teflón con Actuador Neumático: El PTFE es químicamente inerte frente a casi todos los fluidos. Por lo tanto, es la opción más versátil para aplicaciones químicas y anticorrosivas exigentes. Asimismo, cumple con normativas de contacto alimentario FDA.
• Válvula Mariposa PVC Anticorrosiva con Actuador Neumático: Es ligera y resistente a la corrosión química. Por eso, es ideal para fluidos corrosivos o agua en sistemas a baja presión. Asimismo, su bajo costo la hace la opción más eficiente para instalaciones de agua y tratamiento de efluentes.

Conjuntos neumáticos de mariposa: versiones especiales

Además de los modelos estándar, contamos con versiones anticorrosivas, de alto rendimiento e higiénicas. Por lo tanto, si tu proceso opera en condiciones extremas o requiere cumplir normas sanitarias, a continuación encontrarás la opción adecuada:

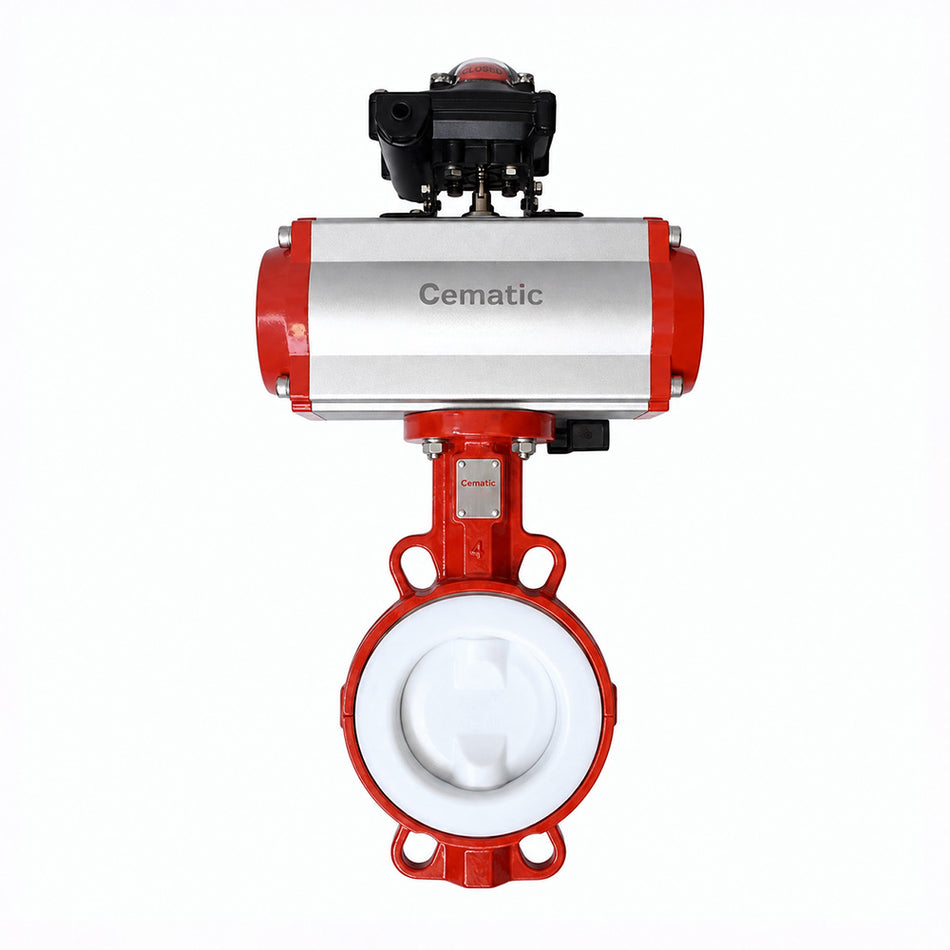

• Mariposa Anticorrosiva Disco y Asiento Teflón con Actuador Neumático: Tanto el disco como el asiento están fabricados en PTFE, por lo que ofrece la máxima protección contra fluidos altamente corrosivos. Por eso, es la opción requerida en la industria química y petroquímica con fluidos agresivos.

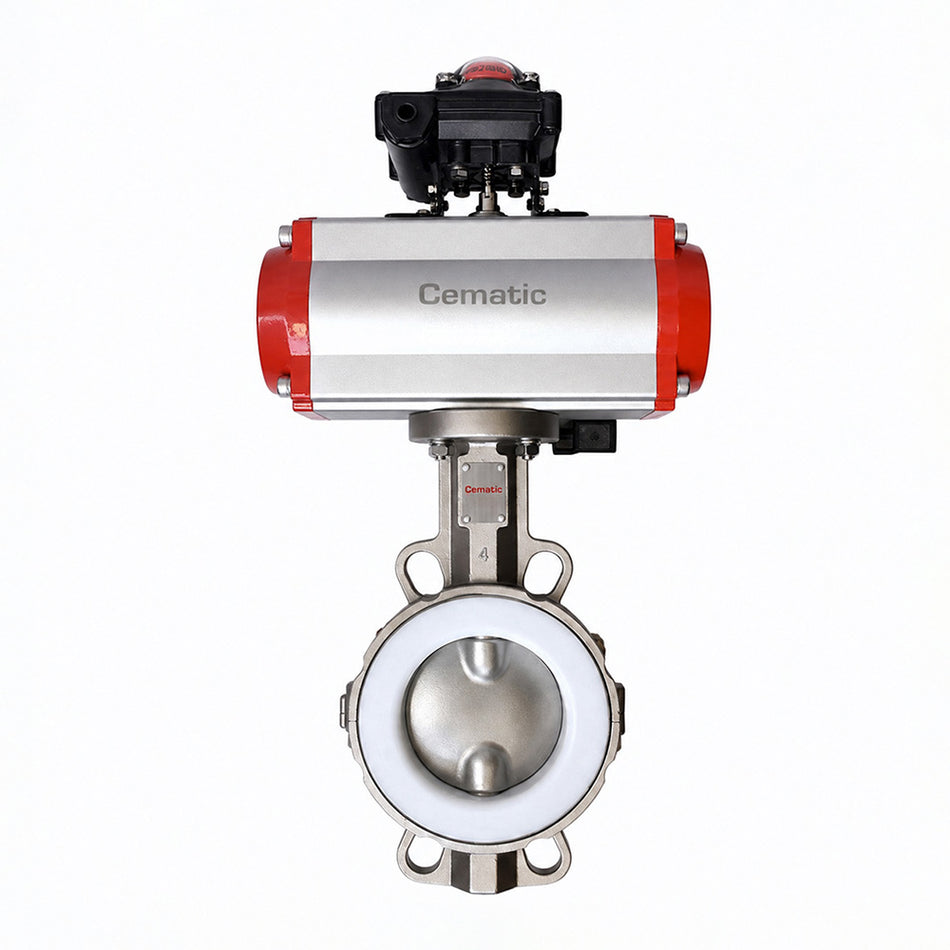

• Mariposa Acero Inoxidable Asiento Teflón con Actuador Neumático: Combina la resistencia del cuerpo en acero inoxidable con la versatilidad química del asiento PTFE. Además, es compatible con una amplia gama de fluidos industriales. Por lo tanto, es una de las opciones más versátiles de nuestra colección.
• Mariposa High Performance con Actuador Neumático: Su diseño de doble excentricidad elimina la fricción en el cierre. Gracias a esto, ofrece mayor vida útil, mejor estanqueidad y operación confiable en altas presiones. Por eso, es la opción recomendada en petroquímica, energía y minería.
• Mariposa Higiénica Clamp 316L con Actuador Neumático: Cumple con estándares sanitarios DIN e ISO para la industria alimentaria, bebidas y farmacéutica. Además, su superficie interior pulida evita la retención de producto. Por lo tanto, es apta para procesos CIP y SIP con agentes de limpieza agresivos.

Accesorios complementarios para tu sistema neumático

Además de los conjuntos ensamblados, contamos con todos los accesorios necesarios para completar y optimizar tu sistema de automatización. Por ejemplo, los solenoides son indispensables para controlar el actuador eléctricamente desde un PLC. Asimismo, los posicionadores permiten un control modulante preciso de la posición de la válvula:

• Válvulas Direccionales Solenoides (3/2 y 5/2 vías): Controlan el flujo de aire al actuador desde una señal eléctrica. Por eso, son el componente que conecta el sistema de control con la válvula. Además, están disponibles en versión de simple y doble bobina para distintas lógicas de control.
• Posicionador Rotatorio Electro-Neumático: Permite posicionar la válvula en cualquier punto entre abierto y cerrado mediante señal 4-20 mA. Gracias a esto, convierte un actuador neumático ON-OFF en un sistema de control modulante. Por lo tanto, es indispensable en válvulas de control de proceso.
• Switch de Límite para Actuador Neumático: Indica la posición abierta o cerrada de la válvula mediante una señal eléctrica. Además, permite la retroalimentación al sistema de control para confirmar que la válvula llegó a la posición deseada. Por eso, es un accesorio de seguridad indispensable en procesos críticos.
• Manivela para Apertura Manual de Emergencia: Permite operar la válvula manualmente en caso de falla del suministro de aire. Asimismo, se instala directamente sobre el actuador sin modificar la válvula. Por último, es un accesorio de seguridad recomendado en procesos donde la disponibilidad continua es crítica.

Aplicaciones por industria

Nuestros conjuntos neumáticos se utilizan en una amplia variedad de sectores industriales. Por ejemplo, cualquier proceso que requiera apertura y cierre rápido y frecuente es candidato ideal para esta tecnología. Asimismo, su seguridad intrínseca las hace preferidas en ambientes con riesgo de explosión:

• Industria química y petroquímica: Para el control de fluidos corrosivos y a alta presión. Por eso, recomendamos los modelos anticorrosivos con asiento PTFE o Viton y actuador de doble efecto para mayor fuerza de operación.
• Alimentos, bebidas y farmacéutica: Para procesos sanitarios con requisitos CIP y SIP. Asimismo, los modelos higiénicos clamp en acero inoxidable 316L son la opción requerida para cumplir normas DIN, ISO y FDA.
• Agua potable y tratamiento de efluentes: Para la automatización de plantas potabilizadoras, estaciones de bombeo y sistemas de distribución. Por lo tanto, los modelos con asiento EPDM y cuerpo en hierro dúctil o PVC son los más usados en este sector.
• Petróleo, gas y energía: Para el control en líneas de proceso con hidrocarburos y vapor. Además, los modelos High Performance con actuador de doble efecto garantizan la estanqueidad necesaria en sistemas de alta presión.
• Manufactura general: Para la automatización de líneas de proceso con agua, aire y fluidos industriales. Por último, los modelos de bola roscada NPT con simple efecto son los más comunes por su bajo costo y facilidad de instalación.

¿Por qué elegir CEMATIC?

• Más de 33 conjuntos ensamblados disponibles en stock con entrega inmediata en toda la República Mexicana.
• Además, entregamos cada conjunto calibrado y probado, listo para instalar sin ajustes adicionales.
• También ofrecemos asesoría técnica gratuita para seleccionar el tipo de actuador, el efecto y el material correctos.
• Asimismo, contamos con todos los accesorios complementarios: solenoides, posicionadores, switches de límite y manivelas de emergencia.
• Por último, atendemos por teléfono, WhatsApp y correo electrónico con respuesta el mismo día.

En conclusión, CEMATIC es tu mejor aliado para el suministro de válvulas con actuador neumático en México. Para cotizaciones, contáctanos al +52 55 8288 9378 o escríbenos a ventas@cematic.com.
