Válvula de Mariposa PVC y CPVC Wafer — Aislamiento Ligero y Anticorrosivo para Agua, Riego y Proceso Químico General

La válvula de mariposa PVC es el dispositivo de aislamiento de cuarto de vuelta más utilizado en sistemas de agua donde el metal presenta limitaciones: corrosión por cloruros, contaminación del agua con iones metálicos, peso excesivo para instalaciones aéreas o estructuras ligeras, o simplemente cuando el costo de la válvula metálica no se justifica para el nivel de presión y temperatura del servicio. Dado que el PVC rígido es virtualmente inerte en presencia de agua clorada, soluciones salinas diluidas y ácidos suaves, ningún metal ferroso puede igualar esta resistencia sin tratamiento o recubrimiento especial.

Para aplicaciones que superan las limitaciones del PVC estándar, el CPVC (cloruro de polivinilo clorado) extiende el rango de temperatura hasta 93°C y mejora la resistencia química frente a ácidos concentrados, solventes y fluidos agresivos que atacan el PVC convencional. Por ello, la válvula de mariposa CPVC es la opción preferida en procesos industriales con fluidos calientes o químicamente más demandantes, donde el PVC ya no es suficiente pero una mariposa metálica representa un costo desproporcionado.

En Cematic ofrecemos la gama completa de válvulas de mariposa PVC y CPVC en formato wafer — instalación directa entre bridas sin cuerpo propio — con disco en acero inoxidable 304 o en PVC según el modelo, y asiento de EPDM o Viton según el fluido. Asimismo, están disponibles en versión manual con palanca y con actuador neumático o eléctrico para automatización de sectores de riego y control de proceso.

¿Por qué PVC o CPVC y no hierro para estas aplicaciones?

La decisión de usar una mariposa de PVC o CPVC en lugar de una mariposa de hierro fundido tiene fundamentos técnicos concretos que van más allá del precio:

• Resistencia a la corrosión por cloruros: El agua potable tratada con cloro, el agua de piscinas, el agua de mar diluida y las soluciones de fertilizantes contienen cloruros que corroen el hierro fundido en meses o años. En cambio, el PVC y el CPVC no reaccionan con los cloruros, por lo que su vida útil en estos servicios es prácticamente indefinida dentro del rango de diseño.
• Sin contaminación del agua: El PVC y el CPVC son completamente inertes y no liberan ningún ion al agua. Por ello, son la opción correcta para sistemas donde la calidad química del agua es prioritaria.
• Peso hasta 10 veces menor: Una mariposa de PVC de DN200 pesa aproximadamente 2–3 kg frente a los 15–20 kg de la mariposa equivalente en hierro fundido. En consecuencia, en instalaciones aéreas en invernaderos y estructuras de riego, el peso de las válvulas es un factor de diseño relevante.
• Sin incrustaciones calcáreas: La superficie interior lisa del PVC y el CPVC no favorece la adhesión de carbonato de calcio ni de otras sales minerales. De este modo, se mantiene el diámetro interior efectivo indefinidamente sin acumulación de incrustaciones.
• Menor costo total de instalación: El menor peso facilita la manipulación e instalación sin grúas ni herramientas de izaje. Además, el menor costo del material frente al hierro hace que el costo total de la válvula instalada sea significativamente menor en diámetros hasta DN200.

¿PVC o CPVC? Guía de selección de material

Ambos materiales ofrecen alta resistencia química, pero se diferencian en su rango de temperatura y resistencia química:

• PVC (hasta 60°C): Ideal para agua potable, agua de riego, piscinas, agua de mar diluida y fluidos acuosos de pH 4–11. Es el material de menor costo y mayor disponibilidad. Sin embargo, su limitación crítica es la temperatura — por encima de 60°C la resistencia mecánica disminuye notablemente y no debe especificarse para estos servicios.
• CPVC (hasta 93°C): Extiende el rango de temperatura de trabajo hasta 93°C y mejora la resistencia a ácidos concentrados y solventes. Por ello, es la opción correcta cuando el fluido es caliente o cuando la concentración química supera los límites del PVC estándar. Asimismo, el CPVC mantiene sus propiedades mecánicas en condiciones donde el PVC ya cedería.

Materiales del cuerpo — PVC y CPVC

Cuerpo PVC Rígido (uPVC / PVC-U)
El cuerpo está fabricado en PVC no plastificado (uPVC), el mismo material utilizado en tuberías de agua potable. Gracias a su densidad de 1.38 g/cm³ — aproximadamente 5 veces menos denso que el hierro fundido — ofrece una excelente relación entre resistencia mecánica y peso. Además, su resistencia química frente a ácidos diluidos, álcalis moderados, sales y agua clorada lo convierte en el material estándar para estas aplicaciones.

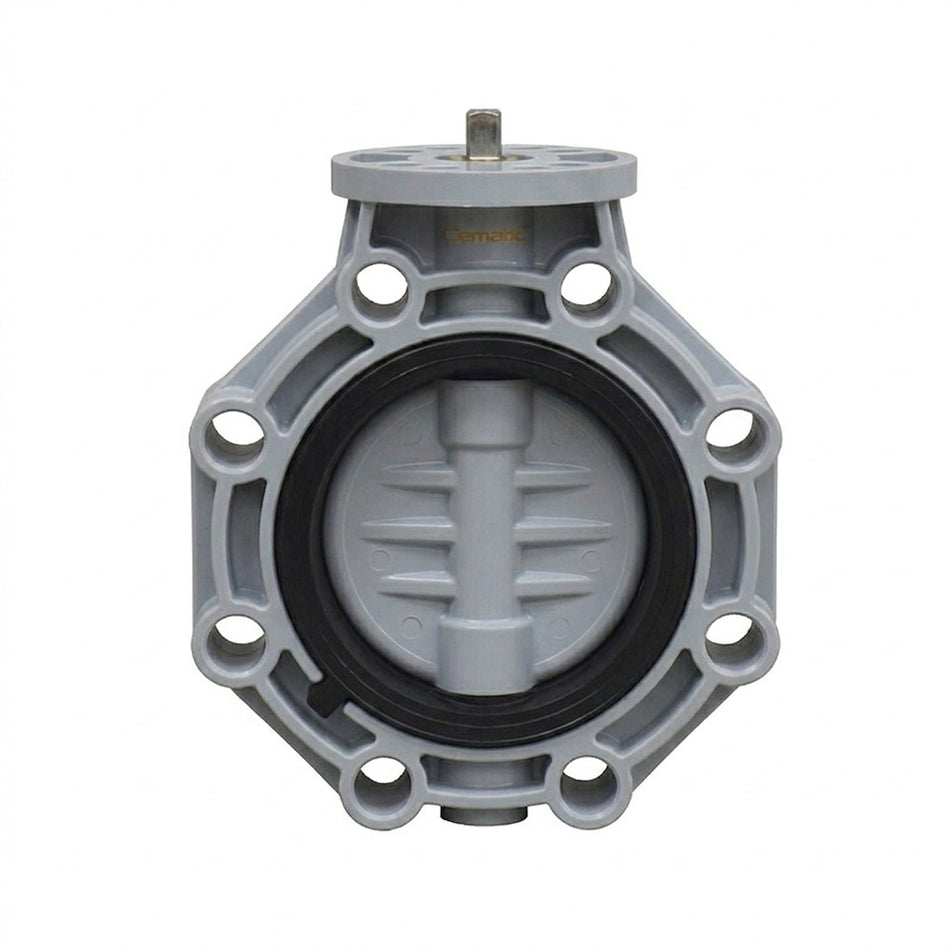

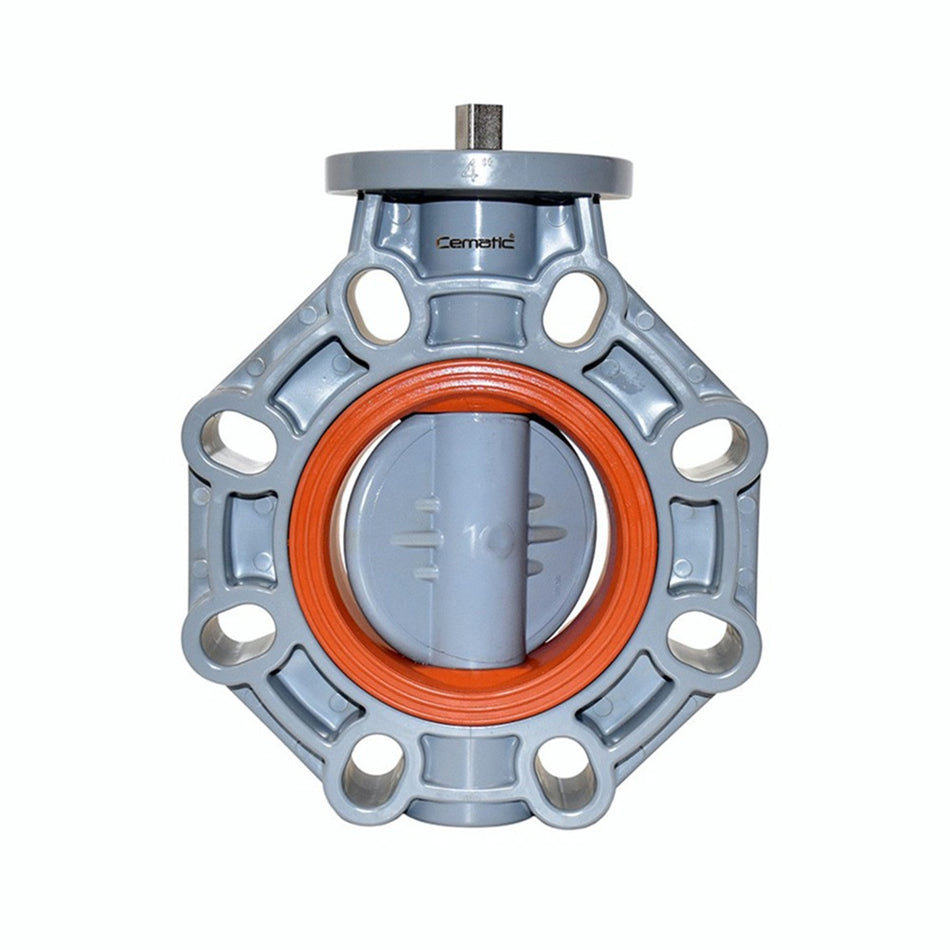

Cuerpo CPVC
El CPVC es una versión modificada del PVC con mayor contenido de cloro, lo que le confiere propiedades superiores. Dado que soporta temperaturas de hasta 93°C frente a los 60°C del PVC estándar, es la opción preferida en procesos con fluidos calientes y químicamente más agresivos. Del mismo modo, su mayor rigidez mecánica a temperatura elevada permite mantener la presión nominal en condiciones de proceso más exigentes.

Materiales del disco y asiento

Disco de Acero Inoxidable 304 (Estándar)
El disco en acero inoxidable 304 es el material estándar por su resistencia a la corrosión en agua clorada, agua de mar diluida y la mayoría de fluidos acuosos. Para agua de mar de alta concentración o fluidos con cloruros elevados, el disco en SS316 es preferible — consultar disponibilidad.

Disco de PVC (en modelos específicos)
Algunos modelos tienen el disco también en PVC, eliminando completamente el metal del interior de la válvula. Esta configuración es la opción correcta cuando el fluido es altamente corrosivo para el acero inoxidable, o cuando se requiere cero contenido metálico en el interior de la válvula por razones de pureza del proceso.

Asiento EPDM (Estándar)
Compatible con agua potable, agua salada y de mar, agua clorada hasta 10 ppm, fertilizantes líquidos y soluciones de NaOH hasta 10%. Temperatura: -10°C a +70°C. Sin embargo, no es compatible con aceites, combustibles ni solventes orgánicos.

Asiento Viton
Recomendado para hidrocarburos, ácidos concentrados y solventes. Asimismo, es la opción preferida en aplicaciones CPVC que requieren mayor resistencia química y térmica del elastómero.

Especificaciones técnicas

A continuación se presentan las especificaciones técnicas principales de la válvula de mariposa PVC y CPVC. Dado que ambos materiales comparten el mismo formato wafer e interface ISO 5211, la selección entre PVC y CPVC depende exclusivamente del fluido y la temperatura de operación:

• Tipo: Wafer — montaje entre bridas sin cuerpo propio
• Cuerpo: PVC rígido (uPVC) o CPVC según modelo
• Disco: Acero inoxidable 304 estándar; PVC en modelos específicos
• Eje / vástago: Acero inoxidable 304 o 316 en dos piezas
• Asiento: EPDM o Viton según modelo
• Diámetros nominales: DN50 (2") a DN300 (12") estándar; DN400 bajo consulta
• Presión nominal: PN10 estándar; PN16 en modelos específicos
• Temperatura PVC: -10°C a +60°C
• Temperatura CPVC: -10°C a +93°C
• Norma de diseño: EN 593 / ISO 5752
• Interface de actuador: ISO 5211 — compatible con actuadores neumáticos y eléctricos de cuarto de vuelta

La limitación más importante del PVC — temperatura

La restricción de temperatura es el criterio más crítico al especificar la mariposa PVC. Por encima de 60°C, la resistencia mecánica disminuye notablemente. En consecuencia, una válvula PN10 a 60°C solo debe usarse a 5 bar o menos. Además, por encima de 70°C, el cuerpo puede deformarse permanentemente bajo la presión del fluido caliente. En estos casos, el CPVC es la alternativa correcta dentro de los materiales termoplásticos, dado que soporta hasta 93°C manteniendo sus propiedades mecánicas.

Regla práctica: si la temperatura del fluido puede superar los 50°C en cualquier condición operativa, no especifique mariposa PVC — use mariposa CPVC, mariposa de hierro o acero inoxidable.

Comparativa — mariposa PVC / CPVC vs. hierro vs. SS316

Operación y automatización

Palanca Manual con Bloqueo (DN50–DN150)
Palanca de nylon o polipropileno para compatibilidad con la instalación termoplástica. Gracias a su sistema de bloqueo en posiciones discretas, permite el ajuste a apertura parcial. Por ello, es ideal para válvulas de seccionalización de sectores de riego con baja frecuencia de operación.

Reductor de Engranajes Manual (DN200–DN300)
Para diámetros donde el par de operación supera la capacidad de la palanca directa. Dado que permite operar válvulas de mayor diámetro sin esfuerzo, es la solución estándar en instalaciones al aire libre. Asimismo, debe contar con protección IP65 mínima para resistir la exposición a la intemperie.

Actuador Neumático de Cuarto de Vuelta
Para automatización de sectores de riego tecnificado y aplicaciones industriales con red de aire comprimido disponible. La configuración más demandada es simple efecto normalmente cerrado (NC). De este modo, el sector se abre con aire y cierra por resorte, garantizando el corte del flujo ante cualquier falla del sistema de control.

Actuador Eléctrico 24 VDC
La opción más popular para automatización sin infraestructura de aire comprimido. Dado que puede alimentarse desde el controlador de riego, batería o panel solar, elimina la necesidad de compresor en campo. Además, para sistemas con comunicación SCADA, el actuador eléctrico con Modbus RTU permite el control centralizado de decenas de sectores desde la sala de control.

Aplicaciones en agua, riego y acuacultura

• Riego agrícola de gran escala: Válvulas de seccionalización en sistemas de riego por goteo, aspersión y pivote central. La versión con actuador eléctrico 24 VDC se integra directamente con los controladores de riego más usados en el mercado mexicano.
• Piscinas y parques acuáticos: Control de flujo en sistemas de filtración y tratamiento de agua clorada. Dado que el agua clorada de piscinas destruye el hierro en meses, la mariposa PVC es el material estándar de la industria para DN50 a DN200.
• Acuacultura y piscicultura: Distribución de agua dulce y agua salobre en estanques de cultivo. Además, la automatización con actuador eléctrico permite el control de llenado y vaciado desde sistemas de gestión automatizados.
• Plantas potabilizadoras y tratamiento de agua: Control de flujo en distribución de agua tratada con cloro libre elevado. Por ello, la mariposa PVC es la opción de menor costo y mayor durabilidad en este servicio específico.

Aplicaciones en industria química y proceso

• Industria química — proceso general: Distribución de soluciones ácidas o alcalinas diluidas (pH 4–10). Dado que el CPVC amplía el rango químico y térmico, es la opción preferida en procesos con fluidos más agresivos o calientes.
• Fertilizantes y agroquímicos: Distribución de soluciones de fertilizantes líquidos en sistemas de fertirrigación. Asimismo, los fertilizantes líquidos son corrosivos para el hierro pero perfectamente compatibles con el PVC, el CPVC y el EPDM.
• Agua de mar en instalaciones costeras: Tomas de agua de mar para sistemas de enfriamiento en plantas termoeléctricas, desalinizadoras y plataformas de acuacultura marina. En consecuencia, la mariposa PVC es el único material económico viable en diámetros grandes para este servicio.

Lo que la mariposa PVC/CPVC NO puede hacer — cuándo escalar

• → Mariposa hierro con NBR o Viton: Cuando el fluido contiene aceites, combustibles o solventes orgánicos. En este caso, el PVC y el EPDM son completamente incompatibles con estos fluidos. Por ello, la mariposa de hierro con asiento NBR o Viton es la alternativa correcta para estos servicios.
• → Mariposa hierro o SS316: Cuando la temperatura supera los 93°C incluso para CPVC, la presión supera PN10, o se requiere mayor resistencia mecánica ante golpes o vibraciones severas. Por ello, en estos servicios la mariposa metálica es la opción correcta.
• → Mariposa anticorrosiva liner PTFE: Cuando el fluido es un ácido o álcali en concentración que ataca el PVC o el CPVC (H₂SO₄ >30%, HCl >35%, NaOH >20%, solventes orgánicos concentrados). En consecuencia, se requiere un material de mayor resistencia química.

¿No está seguro si la mariposa PVC o CPVC es suficiente para su fluido y condiciones de proceso? Compártanos el fluido, su concentración y la temperatura de operación — nuestro equipo técnico verifica la compatibilidad sin costo.

¿Por qué elegir Cematic para sus válvulas mariposa PVC y CPVC?

Contamos con stock disponible en Ciudad de México en los diámetros de mayor rotación: DN50 a DN200 con disco SS304 y asiento EPDM o Viton, con disponibilidad inmediata. Asimismo, asesoramos en la selección del material correcto — PVC o CPVC, disco SS304 o PVC, asiento EPDM o Viton — según el fluido específico, sin sobrespecificar ni subespecificar. Cotización el mismo día hábil. Además, realizamos envíos a toda la república mexicana incluyendo zonas agrícolas. Por último, contáctenos por WhatsApp o a ventas@cematic.com para recibir atención personalizada de nuestro equipo técnico.
