El actuador neumático de cuarto de vuelta es el dispositivo que convierte la energía del aire comprimido en movimiento rotacional de 90° para operar válvulas de bola y mariposa. Es la tecnología de automatización de válvulas más utilizada en la industria mexicana por una razón práctica y directa: donde ya existe una red de aire comprimido —en la gran mayoría de las plantas industriales del país— el actuador neumático es la solución más rápida, más económica y más confiable para automatizar cualquier punto de control de cuarto de vuelta, sin importar el diámetro de la válvula ni la frecuencia de operación requerida.

En Cematic suministramos actuadores neumáticos de cuarto de vuelta como componente individual —para retrofitting de válvulas existentes, reemplazo de actuadores dañados o proyectos nuevos donde el cliente provee las válvulas— y como parte de los kits de automatización completos o los paquetes válvula + actuador ensamblados en taller. Stock disponible en Ciudad de México en los tamaños de mayor rotación.

Principio de funcionamiento — Piñón y Cremallera (Rack & Pinion)

El diseño de piñón y cremallera de doble pistón es el mecanismo estándar de los actuadores neumáticos de cuarto de vuelta industriales. Su funcionamiento es simple y directo:

  1. El aire comprimido (4–8 bar) entra a una o ambas cámaras del cilindro, dependiendo de si el actuador es de simple o doble efecto.
  2. La presión del aire desplaza los dos pistones simultáneamente en sentidos opuestos dentro del cilindro.
  3. Cada pistón tiene una cremallera dentada maquinada en su cara interior. Al desplazarse, ambas cremalleras enganan con el piñón central y lo hacen girar.
  4. El piñón central transmite ese movimiento rotacional al eje de salida, que a su vez opera el vástago de la válvula a través de la interface ISO 5211.
  5. El resultado: la presión de aire se convierte en 90° de rotación del vástago de la válvula en 1 a 5 segundos, dependiendo del tamaño del actuador y la presión de suministro disponible.

La ventaja de la configuración de doble pistón sobre el diseño de pistón único es que duplica el área efectiva de la superficie sobre la que actúa el aire, generando el doble de par con el mismo tamaño de cilindro — un diseño más compacto y más económico para el mismo par de salida requerido.

Simple Efecto vs. Doble Efecto — La Decisión Más Importante

Esta es la primera y más crítica decisión al especificar un actuador neumático: define el comportamiento de la válvula ante una falla del suministro de aire o del sistema de control.

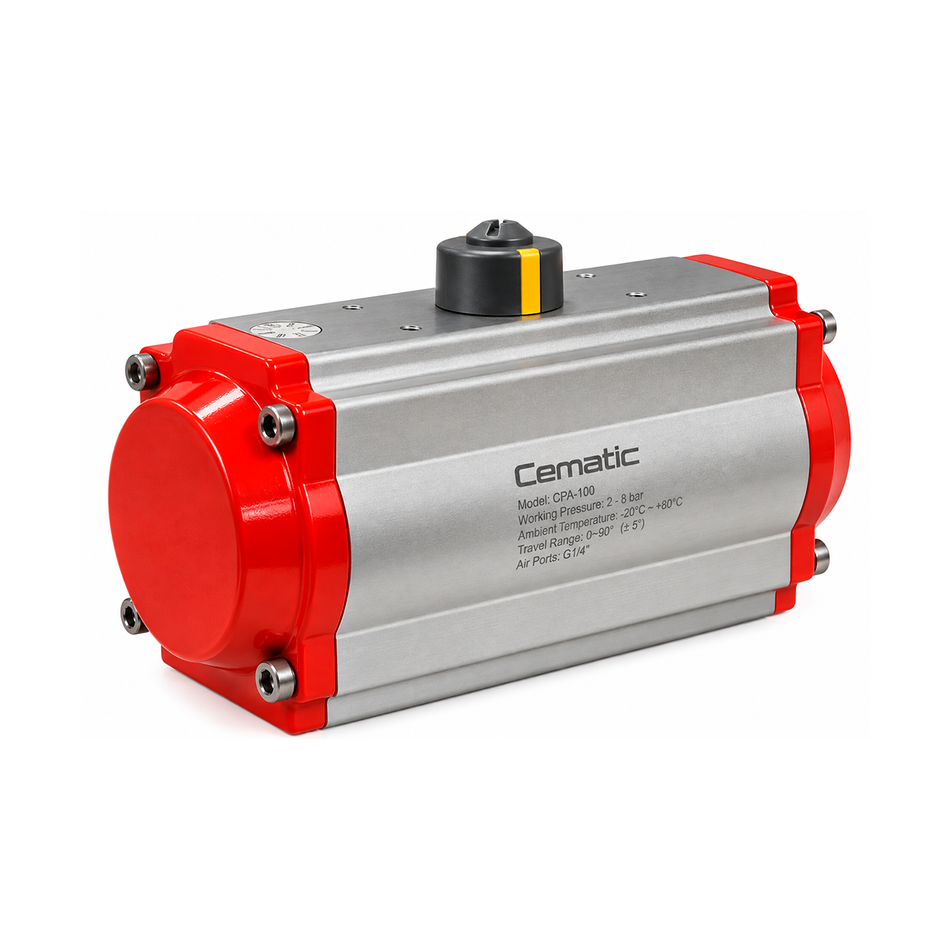

Doble Efecto (Double Acting — DA)

El aire comprimido actúa en ambas cámaras del actuador: una dirección para abrir y la opuesta para cerrar. Al suministrar aire al puerto A, el actuador abre la válvula. Al suministrar aire al puerto B (y liberar el A), el actuador cierra la válvula. Sin aire en ningún puerto, la válvula permanece en su última posición (fail-last) gracias al autobloqueo mecánico del piñón y cremallera.

  • Ventajas: Mayor par disponible en ambas direcciones (el par de apertura y el de cierre son iguales y máximos), sin degradación de par por fatiga de resorte con el tiempo, apto para válvulas de gran diámetro o alta presión diferencial donde el par requerido es alto en ambas direcciones.
  • Solenoide requerido: 5/2 vías — dos posiciones de control (una para abrir, una para cerrar), ambas activas por suministro de aire.
  • Fail-safe: Fail-last — ante pérdida de suministro de aire o señal eléctrica, la válvula mantiene su última posición. Correcto cuando la última posición es el estado seguro del proceso.
  • Ideal para: Válvulas de gran diámetro (DN150 y mayores), alta presión diferencial, aplicaciones donde fail-last es el modo de seguridad correcto, ciclos muy frecuentes donde el resorte de un simple efecto se fatigaría prematuramente.

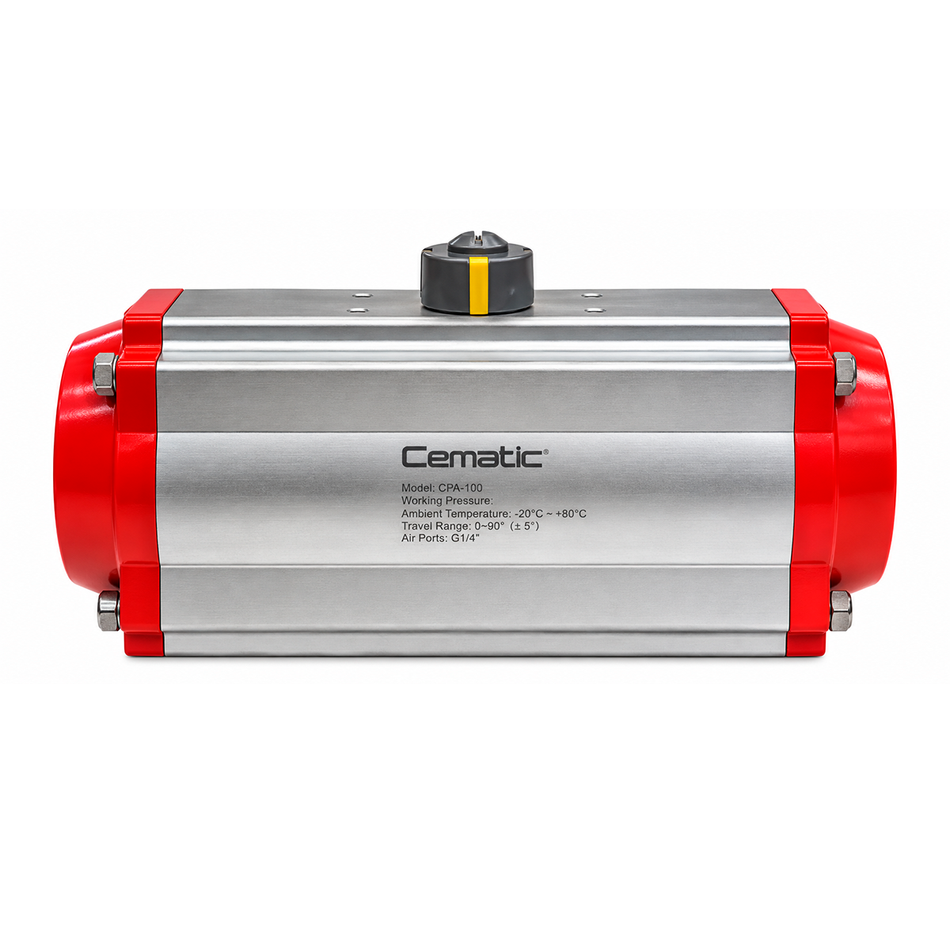

Simple Efecto Normalmente Cerrado (Spring Return NC — Fail-Close)

El aire comprimido actúa sobre una sola cámara para abrir la válvula, mientras un resorte calibrado precomprimido en el interior del actuador proporciona la fuerza de retorno para cerrar. Al energizar la solenoide, el aire abre la válvula contra la fuerza del resorte. Al desenergizar la solenoide o perder el suministro de aire, el resorte cierra la válvula automáticamente sin necesidad de ninguna señal de control o suministro externo.

  • Posición de falla segura: CERRADA — la válvula cierra por fuerza del resorte ante cualquier interrupción del suministro de aire o señal de control.
  • Solenoide requerido: 4/2 vías (una posición energizada para abrir, una posición resorte para cerrar) o 3/2 vías.
  • Ideal para: Dosificación de químicos peligrosos (la falla debe interrumpir el flujo), alimentación de reactivos a reactores (falla = corte de suministro), sistemas de seguridad donde la interrupción del flujo es la condición segura, cualquier aplicación donde "sin aire = válvula cerrada" es el comportamiento correcto.
  • Consideración: El par disponible en el sentido del resorte (cierre) es menor que en el sentido del aire (apertura), ya que el resorte debe vencer también la presión diferencial de la válvula. Verificar que el par del resorte supere el par de cierre de la válvula a la presión diferencial máxima.

Simple Efecto Normalmente Abierto (Spring Return NO — Fail-Open)

El aire comprimido cierra la válvula contra la fuerza del resorte. Al perder el suministro de aire, el resorte abre la válvula automáticamente.

  • Posición de falla segura: ABIERTA — la válvula abre por resorte ante falla del sistema.
  • Ideal para: Sistemas de enfriamiento donde la falla debe garantizar el paso del fluido refrigerante para proteger equipos, líneas de lubricación donde la interrupción del lubricante causaría daño mayor que la continuidad del flujo, sistemas de ventilación de emergencia donde la falla debe mantener el flujo de aire.

Interface NAMUR — Montaje Directo de Accesorios sin Tubería

Los actuadores neumáticos de cuarto de vuelta Cematic cumplen con la norma NAMUR (VDI/VDE 3845), que define la interfaz de montaje para accesorios de control sobre el cuerpo del actuador. Esta conformidad es la que permite montar la solenoide de control y la caja de finales de carrera directamente sobre el lateral del actuador sin tubería de conexión, eliminando los puntos de fuga potenciales del tubing y simplificando enormemente la instalación:

  • Puerto NAMUR lateral: La solenoide de control se conecta directamente al puerto NAMUR del actuador. El aire comprimido pasa de la solenoide al actuador a través de canales internos del cuerpo — sin mangueras, sin conectores, sin fugas potenciales entre solenoide y actuador.
  • Plato NAMUR superior: La caja de finales de carrera se monta sobre el plato superior del actuador y se acopla al piñón mediante una leva interna. La retroalimentación de posición se transmite mecánicamente sin conexiones externas adicionales.
  • Intercambiabilidad universal: Todos los accesorios NAMUR del mercado (solenoides, cajas de finales de carrera, posicionadores, transductores) son intercambiables entre actuadores de distintos fabricantes que cumplan la norma — máxima flexibilidad para el usuario.

Interface ISO 5211 — Compatibilidad Universal con Válvulas

El eje de salida y la brida de montaje inferior del actuador cumplen con la norma ISO 5211, el estándar internacional para la interfaz entre válvulas de cuarto de vuelta y sus actuadores. Esta conformidad garantiza:

  • Montaje directo sobre cualquier válvula de bola o mariposa que también cumpla ISO 5211, sin adaptadores ni mecanizado
  • Posibilidad de reemplazar el actuador sin tocar la válvula ni la tubería
  • Retrofitting de válvulas manuales existentes con ISO 5211 agregando solo el actuador correcto

Guía de tamaños ISO 5211 por par de actuador

Tamaño ISO 5211 Par típico del actuador Diámetro de válvula típico
F03 / F05 Hasta 30 Nm DN15–DN25 (½"–1")
F05 / F07 30–80 Nm DN25–DN50 (1"–2")
F07 / F10 80–250 Nm DN50–DN100 (2"–4")
F10 / F12 250–600 Nm DN100–DN200 (4"–8")
F12 / F14 600–1,500 Nm DN200–DN400 (8"–16")
F14 / F16 1,500–3,000 Nm DN400–DN600 (16"–24")
F16 / F25 3,000+ Nm DN600+ (24"+)

Especificaciones técnicas generales

  • Tipo de mecanismo: Piñón y cremallera de doble pistón (Rack & Pinion)
  • Ángulo de rotación: 0°–90° estándar; ajustable mediante topes mecánicos ±5° en ambos extremos
  • Presión de trabajo: 4 a 8 bar (58–116 psi). Presión mínima de operación: 2.5 bar
  • Par de salida: Desde 10 Nm hasta 3,000+ Nm según tamaño del actuador y presión de suministro
  • Tiempo de operación (0°–90°): 1 a 5 segundos en condiciones normales — ajustable con reguladores de velocidad (flow controls)
  • Temperatura de operación: -20 °C a +80 °C estándar; versiones criogénicas hasta -40 °C bajo pedido
  • Cuerpo: Aluminio anodizado con tratamiento anticorrosivo — categoría de corrosión C3 estándar; acero inoxidable disponible para ambientes marinos o químicamente agresivos
  • Sellos: NBR estándar para servicio general; EPDM para fluidos alcalinos; Viton (FKM) para solventes orgánicos e hidrocarburos aromáticos; PTFE para servicio de alta pureza
  • Lubricación: Grasa sintética de alta temperatura en engranajes — mantenimiento mínimo requerido
  • Topes de fin de carrera: Ajustables mecánicamente en ambos extremos para compensar variaciones de montaje o limitar el ángulo de apertura
  • Interface de válvula: ISO 5211 estándar en todos los modelos
  • Interface de accesorios: NAMUR (VDI/VDE 3845) en todos los modelos
  • Conexiones de aire: ¼" BSP o ¼" NPT según modelo
  • Certificaciones: CE; versiones ATEX Ex para zonas clasificadas disponibles

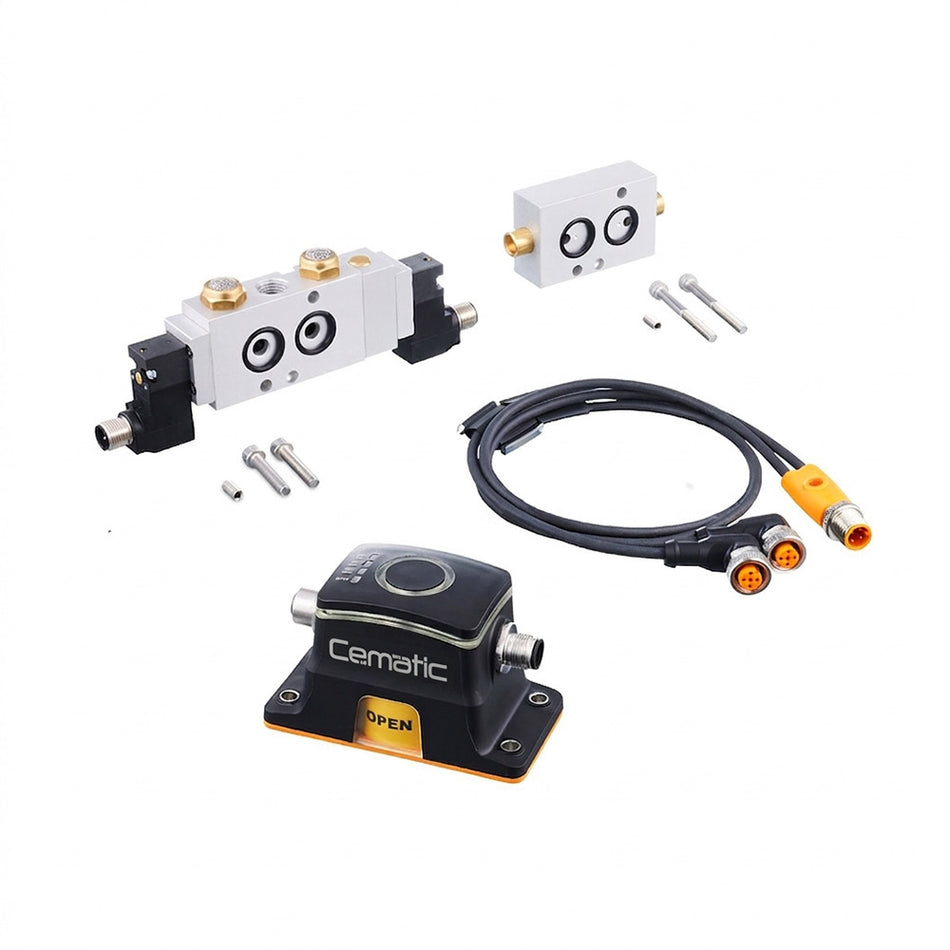

Accesorios para el paquete de automatización completo

El actuador neumático por sí solo opera la válvula mecánicamente, pero para integrarlo a un sistema de control PLC o SCADA se requieren los siguientes accesorios, disponibles por separado o como parte de los kits de automatización Cematic:

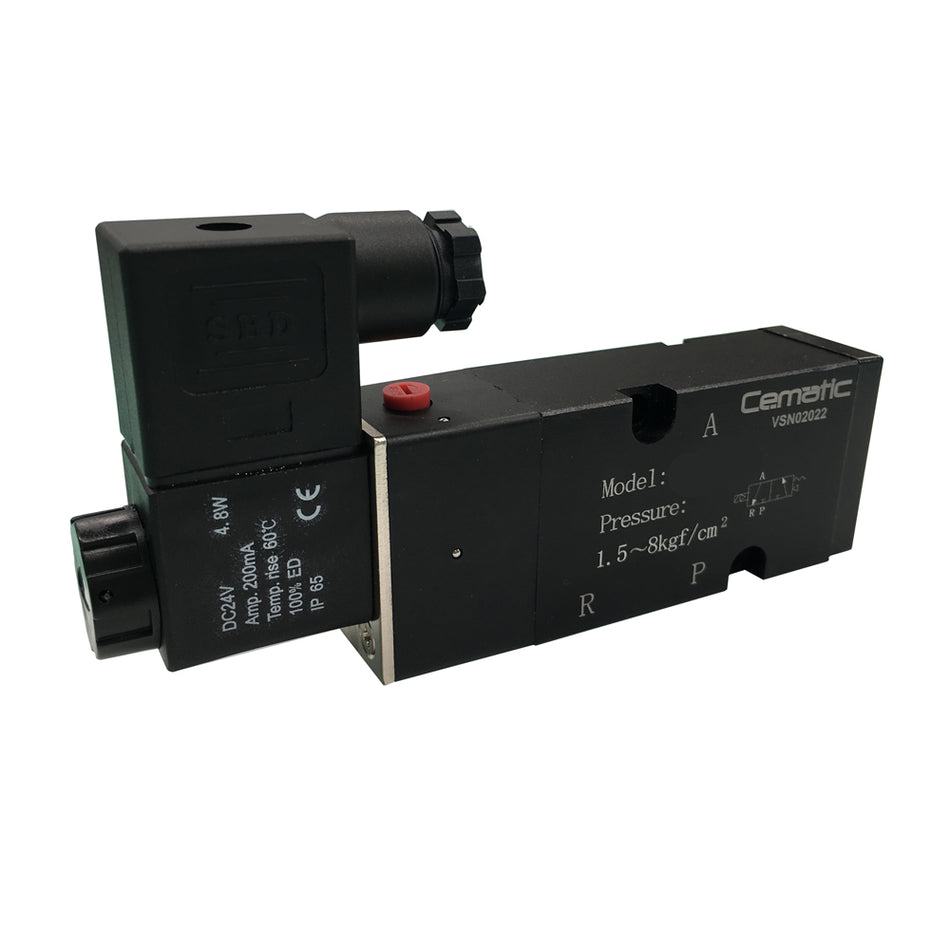

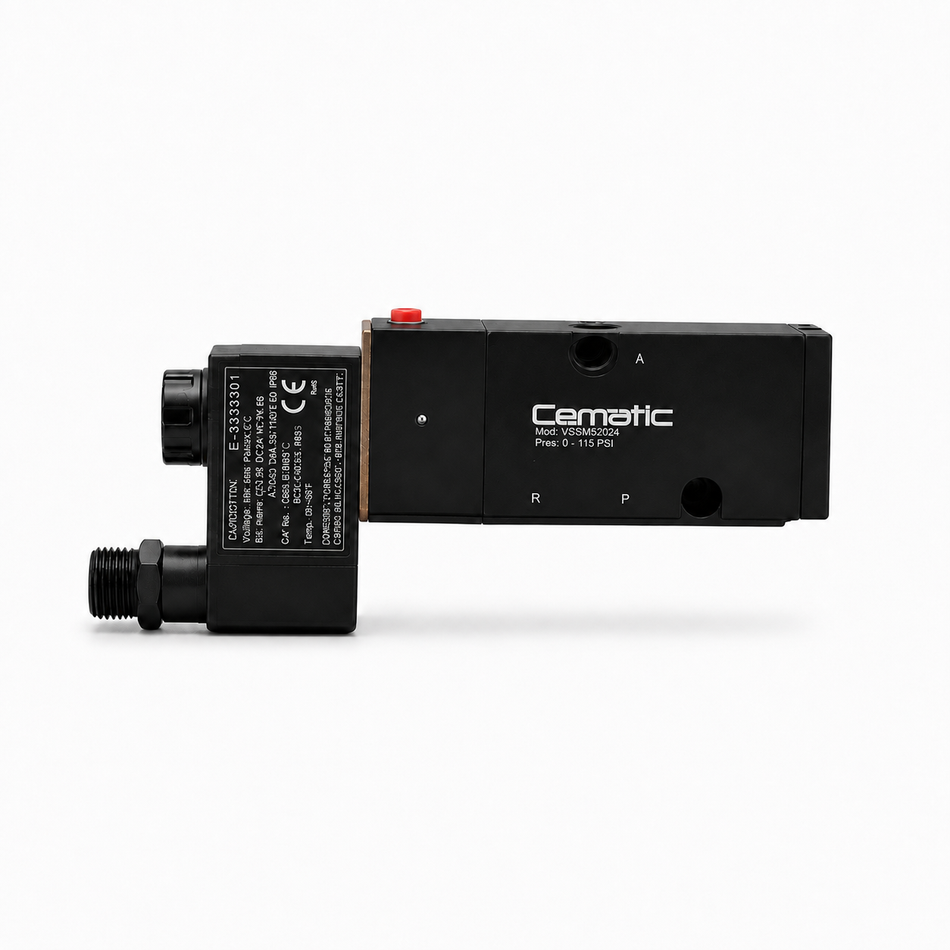

Válvula Solenoide (Electroválvula de Control)

Traduce la señal eléctrica del PLC en movimiento de aire hacia el actuador. Se monta directamente sobre el puerto NAMUR del actuador.

  • 4/2 vías: Para actuadores de simple efecto (NC o NO). Una posición energizada, una posición de resorte. La más simple y confiable.

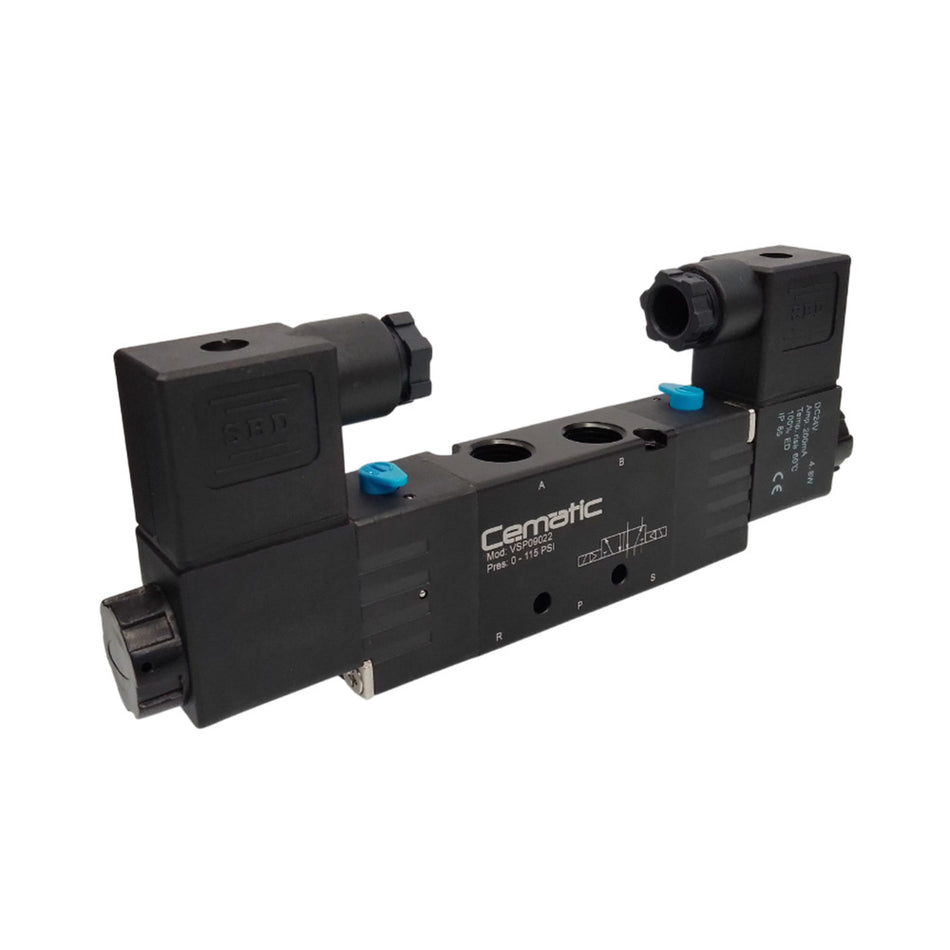

  • 5/2 vías monoestable: Para actuadores de doble efecto con fail-last. La señal activa mueve el actuador; al perder señal, el actuador mantiene posición.
  • 5/2 vías biestable: Para actuadores de doble efecto donde el actuador mantiene posición sin señal continua — consume energía solo durante el cambio de posición, ahorro energético en aplicaciones de bajo ciclo.
  • 5/3 vías centro bloqueado: El actuador mantiene su última posición ante pérdida de señal eléctrica — fail-last activo sin depender del autobloqueo mecánico.
  • Tensiones disponibles: 24 VDC (estándar con PLCs modernos), 110 VAC, 220 VAC

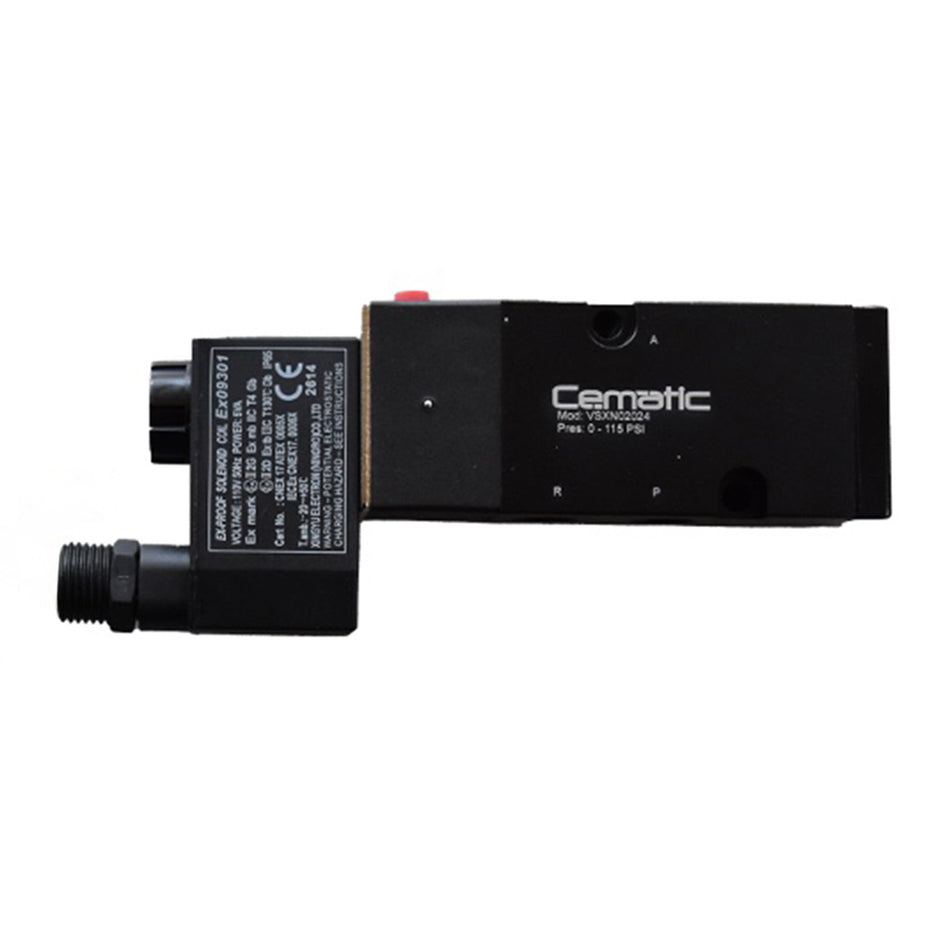

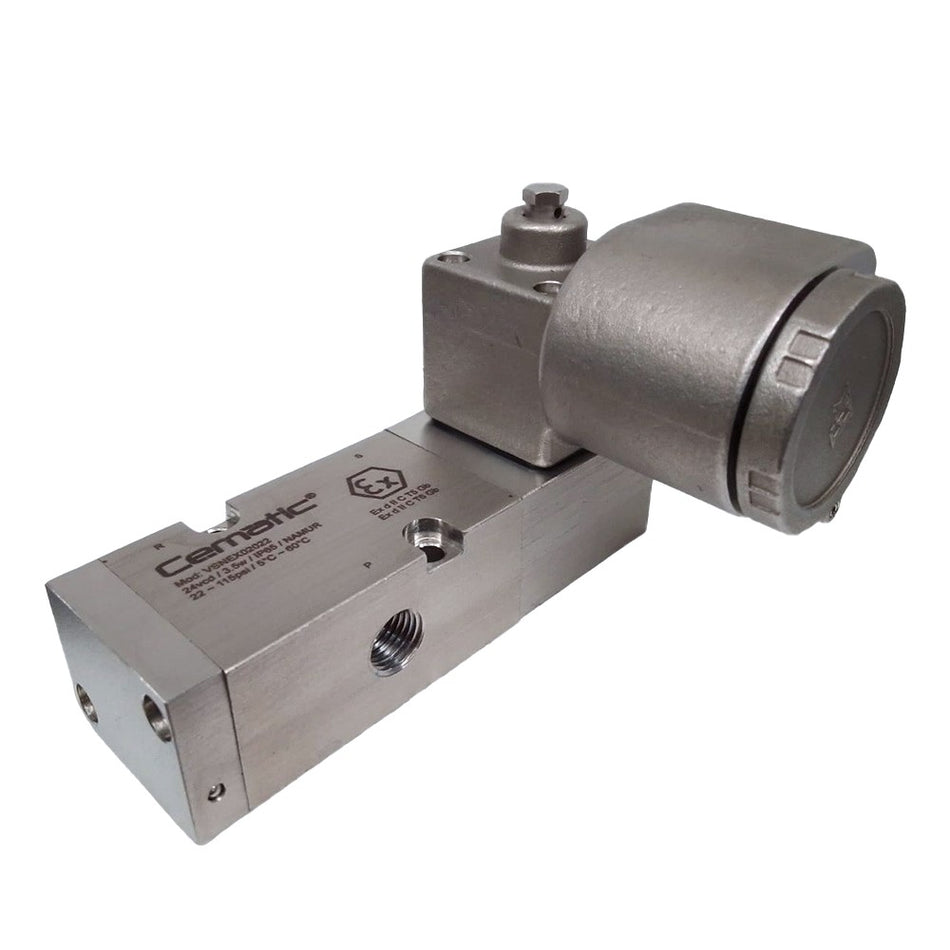

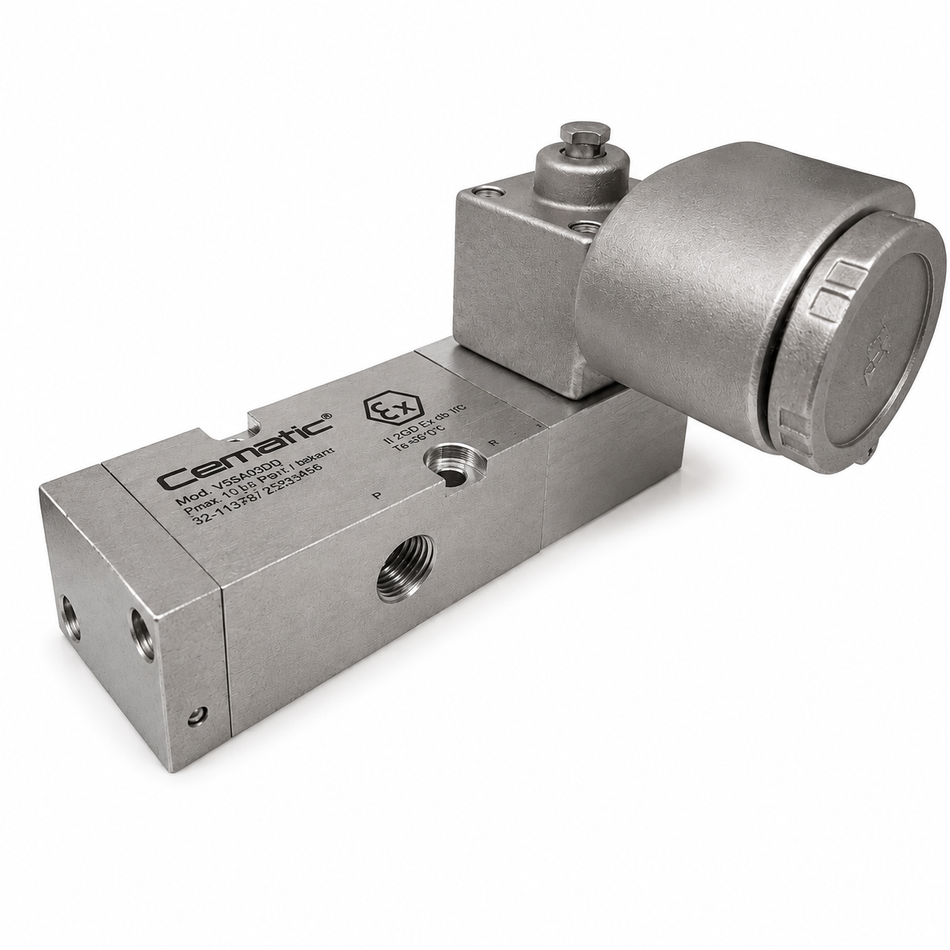

  • Protección IP: IP65 estándar; IP67 para ambientes húmedos; ATEX Ex para zonas clasificadas
  • Consumo: 1.5 a 5 W — compatible con salidas digitales de PLC estándar sin relevador adicional

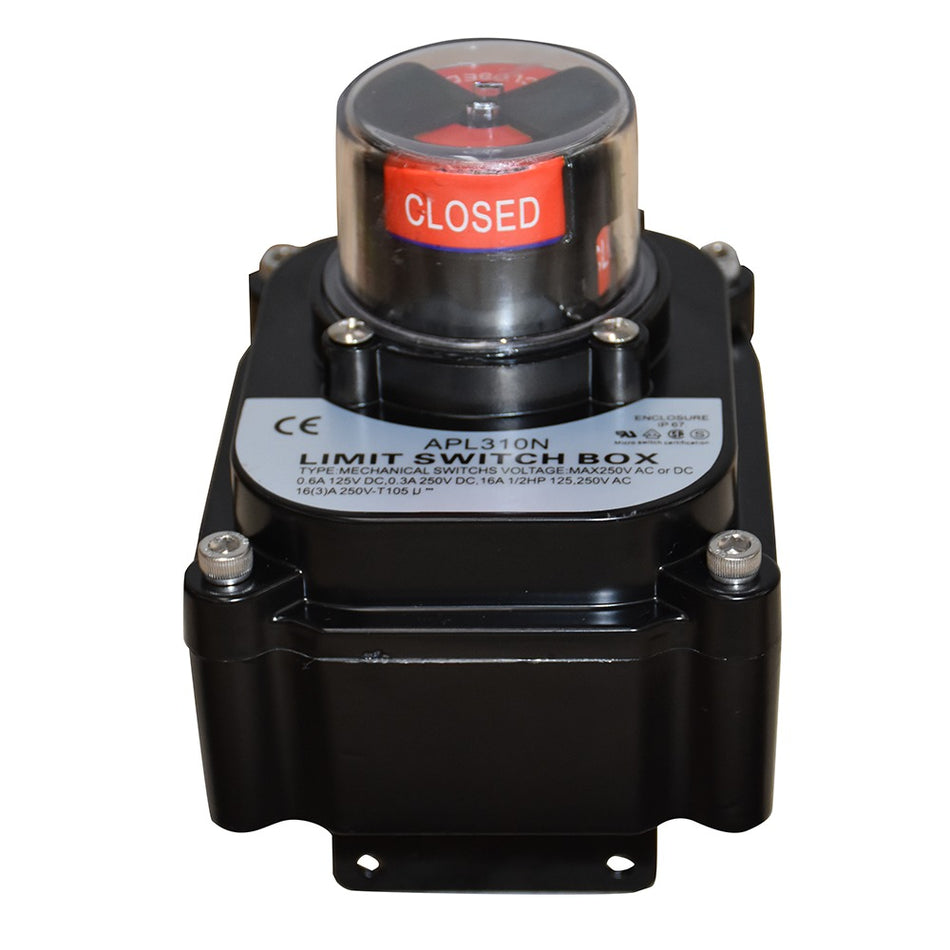

Caja de Finales de Carrera (Limit Switch Box)

Proporciona retroalimentación de posición al sistema de control — confirma si la válvula llegó completamente a la posición abierta o cerrada tras el comando del PLC.

  • Microinterruptores electromecánicos SPDT x2: Un interruptor confirma posición abierta (LS1), otro confirma posición cerrada (LS2). Señal de contacto seco hacia entradas digitales del PLC. Alta confiabilidad, millones de ciclos de vida mecánica.
  • Sensores inductivos de proximidad: Sin partes móviles, sin desgaste mecánico. Para alta frecuencia de ciclos o ambientes con vibración. Salida PNP o NPN según requerimiento del PLC.
  • Indicador visual rojo/verde: Bandera mecánica visible a distancia para verificación del estado de la válvula en rondas de inspección sin instrumentación.
  • Protección: IP67 estándar; versión ATEX Ex para zonas clasificadas
  • Montaje: Directo sobre plato NAMUR superior del actuador, acoplado al piñón mediante leva interna

Reguladores de Velocidad (Flow Controls)

Agujas de estrangulamiento instaladas en los puertos de aire del actuador que permiten ajustar independientemente la velocidad de apertura y la velocidad de cierre. Esenciales para:

  • Prevenir golpe de ariete en sistemas de agua al ralentizar el cierre de la válvula
  • Sincronizar la velocidad de la válvula con las secuencias de proceso (llenado gradual, vaciado controlado)
  • Reducir el impacto mecánico en los topes del actuador, extendiendo su vida útil
  • Adaptar la velocidad a las restricciones del sistema de bombeo o del proceso aguas abajo

Filtro-Regulador con Manómetro (FR Unit)

Acondiciona el aire comprimido de la red antes de que llegue al actuador: filtra humedad, aceite y partículas (filtro 5 µm o 40 µm), y regula la presión al valor de trabajo correcto del actuador (típicamente 4–6 bar). Un actuador operando con aire sucio o a presión incorrecta tiene una vida útil drásticamente reducida. El filtro-regulador es el componente de menor costo con mayor impacto en la longevidad del sistema. Conexión ¼" o ⅜" según caudal requerido.

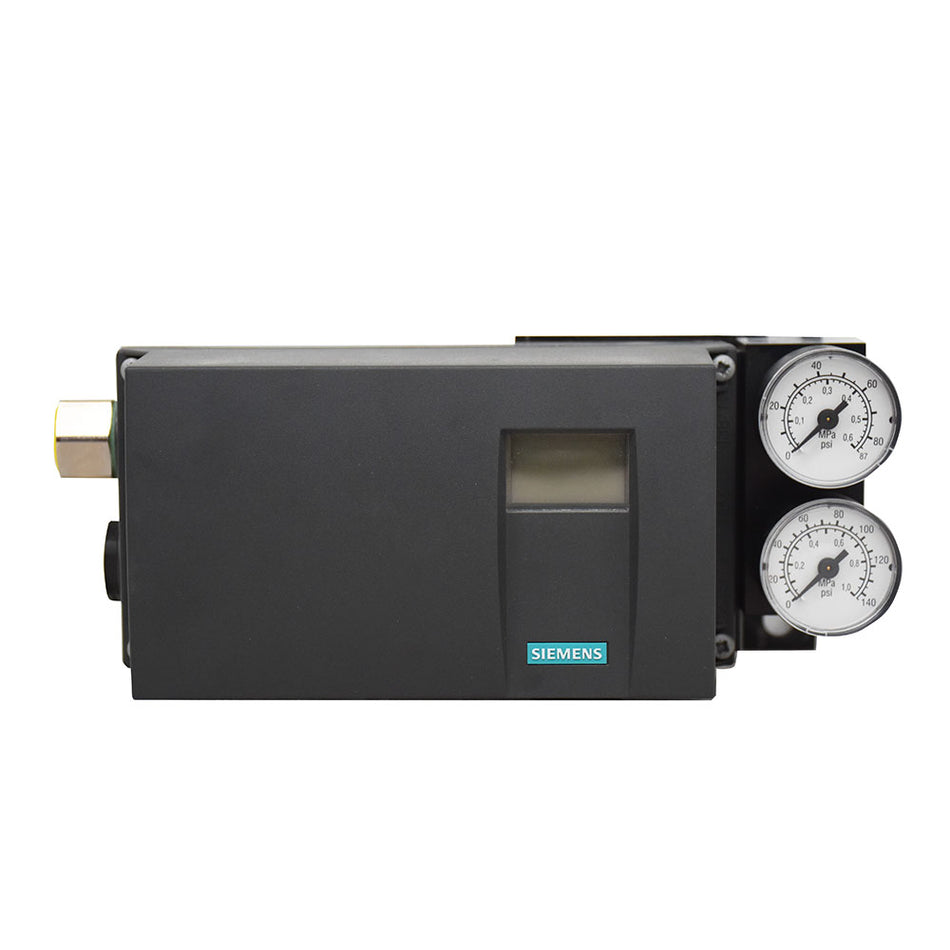

Posicionador Electroneumático

Convierte el actuador de doble efecto en un dispositivo de control modulante: recibe la señal de setpoint 4–20 mA del controlador PID y posiciona el actuador —y por tanto la válvula— con precisión de ±1° o mejor, independientemente de las variaciones de presión del suministro de aire o de la carga de la válvula. Para actuadores de cuarto de vuelta, el posicionador electroneumático es la alternativa de menor costo al actuador eléctrico modulante cuando ya existe red de aire comprimido. Ver posicionadores digitales Cematic →

Dimensionamiento del actuador — cómo seleccionar el tamaño correcto

El error más frecuente en la selección de actuadores neumáticos es subdimensionar el par. Un actuador con par insuficiente no opera la válvula completamente, queda atascado en posición intermedia o falla prematuramente por sobresolicitación mecánica. La selección correcta sigue estos pasos:

  1. Obtener el par máximo de la válvula: El fabricante de la válvula proporciona la tabla de par de operación (torque table) con los valores de Break Torque (par de inicio desde posición cerrada bajo presión diferencial máxima), Running Torque (par durante el recorrido) y Seating Torque (par de cierre contra el asiento). El valor de diseño es el Break Torque a la presión diferencial máxima del proceso.
  2. Aplicar el factor de seguridad mínimo de 1.25: El par de salida del actuador a la presión de suministro de diseño (generalmente 6 bar) debe ser al menos 25% mayor que el Break Torque de la válvula. Para válvulas con asiento elastomérico que puede endurecerse con el tiempo o adherirse, usar factor 1.5.
  3. Verificar el par del resorte (para simple efecto): En actuadores de simple efecto, el par del resorte debe también superar el Break Torque de la válvula en el sentido del retorno — la válvula debe cerrarse (o abrirse, según NC/NO) completamente con solo la fuerza del resorte, sin suministro de aire, incluso a la presión diferencial máxima del proceso.
  4. Verificar la interface ISO 5211: Confirmar que el tamaño de la brida de montaje del actuador (F05, F07, F10...) corresponde al tamaño especificado en la válvula.
  5. Verificar la presión de suministro disponible: El par de salida del actuador varía proporcionalmente con la presión de suministro. Los catálogos de actuadores muestran el par a 5 y 6 bar — si la presión real disponible en planta es menor, el par efectivo será menor.

¿No tiene los datos de par de su válvula? Compártanos el fabricante, modelo, diámetro y presión de trabajo — nuestro equipo técnico calcula el par requerido y recomienda el actuador correcto sin costo.

Actuador neumático vs. actuador eléctrico — guía de decisión

Criterio de selección Actuador Neumático Actuador Eléctrico
Fuente de energía Red de aire comprimido 4–8 bar ✅ Solo cableado eléctrico (24V/110V/220V)
Velocidad de operación ✅ 1–5 segundos (ajustable) 15–120 segundos según modelo
Costo inicial ✅ Menor en par equivalente Mayor en par equivalente
Ciclos frecuentes (>30/hora) ✅ Millones de ciclos sin degradación Protección térmica puede activarse
Falla segura por resorte ✅ Resorte mecánico simple efecto — confiabilidad máxima Batería o capacitor (degrada con tiempo)
Control modulante Requiere posicionador adicional ✅ 4–20 mA nativo en modelos modulantes
Comunicación digital directa Requiere posicionador HART/Profibus ✅ Modbus RTU nativo en modelos avanzados
Zonas ATEX — Zona 1 ✅ Actuador intrínsecamente seguro + solenoide ATEX Requiere carcasa ATEX completa (mayor costo)
Instalación sin red neumática No aplicable ✅ Solo cable — sin tubería de aire
Ambientes sin electricidad (solar/batería) Requiere compresor ✅ 24 VDC opera desde batería/solar

Regla práctica: Si ya existe red de aire comprimido en el punto de instalación, el actuador neumático es casi siempre la opción técnica y económicamente superior. Si no hay red de aire, el actuador eléctrico es la única opción viable.

Versión ATEX para Zonas Clasificadas

Una ventaja fundamental del actuador neumático en áreas clasificadas como Zona 1 o Zona 2 es su seguridad intrínseca por diseño: el cuerpo del actuador en sí mismo no contiene componentes eléctricos — solo opera con aire comprimido. Esto significa que el actuador estándar (no Ex) puede instalarse en zonas peligrosas sin riesgo de ignición, y solo la solenoide de control —el único componente eléctrico del conjunto— requiere certificación ATEX. El resultado es un sistema de automatización para zonas clasificadas significativamente más económico que su equivalente con actuador eléctrico ATEX completo.

Cematic suministra solenoides de control con certificación ATEX II 2G Ex ia IIC T4 (seguridad intrínseca) o Ex d IIB T4 (carcasa a prueba de explosión) para instalación directa en el puerto NAMUR del actuador estándar en Zona 1 y Zona 2.

Industrias y aplicaciones principales

  • Industria química y petroquímica: La aplicación de mayor demanda de actuadores neumáticos en México. Ciclos frecuentes de apertura y cierre en dosificación de reactivos, control de proceso y sistemas ESD donde la velocidad de respuesta (1–3 segundos) y la falla segura por resorte son requerimientos críticos. El actuador neumático con solenoide ATEX es el estándar en zonas clasificadas de plantas petroquímicas y refinerías.
  • Tratamiento de agua y aguas residuales: Control automático de válvulas en plantas de tratamiento, secuencias de retrolavado de filtros, operación de válvulas en cámaras de difícil acceso. Los actuadores neumáticos de gran diámetro (DN200–DN600) con doble efecto son el estándar para mariposas en instalaciones de agua de gran escala.
  • Industria alimentaria y farmacéutica: Secuencias CIP automatizadas, control de vapor en esterilizadores y pasteurizadoras, llenado y vaciado de tanques de formulación. La velocidad de respuesta del neumático es determinante en máquinas de llenado de alta velocidad donde la válvula opera cientos de veces por hora.
  • Manufactura general: Utilidades de planta — seccionalización automática de redes de aire comprimido, vapor, agua de proceso y gases industriales. Los actuadores neumáticos son el componente estándar en tableros de automatización de manufactura donde ya existe red de aire de planta.
  • Pulpa y papel: Control de válvulas de cuchilla y mariposa en circuitos de slurry, licores y aguas de proceso. La resistencia del actuador neumático a millones de ciclos es crítica en plantas papeleras que operan 24 horas continuas.
  • Minería: Dosificación de reactivos en plantas de beneficio, control de válvulas en circuitos de slurry y sistemas de agua de proceso en plantas donde la red de aire comprimido ya está establecida.
  • HVAC y servicios de edificios: Control de válvulas de mariposa en grandes circuitos de agua helada y agua caliente donde la velocidad de respuesta y el bajo mantenimiento del neumático son valorados sobre la integración digital del eléctrico.
  • Colectores de polvo: Las válvulas pulse jet de limpieza de filtros de manga son actuadores neumáticos de diafragma de ciclo ultrarrápido — ver colección específica de válvulas pulse jet →

¿Por qué elegir los actuadores neumáticos Cematic?

Contamos con stock disponible en Ciudad de México en los tamaños de mayor rotación — desde los modelos más compactos para válvulas de bola de ½" hasta los de mayor par para mariposas de DN300 y superiores. Realizamos el dimensionamiento con cálculo de par verificado con el factor de seguridad correcto, verificamos la interface ISO 5211 compatible con su válvula y ensamblamos el kit completo (actuador + solenoide + finales de carrera + reguladores de velocidad) cuando el proyecto lo requiere. Cotización técnica el mismo día hábil con especificación detallada. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
