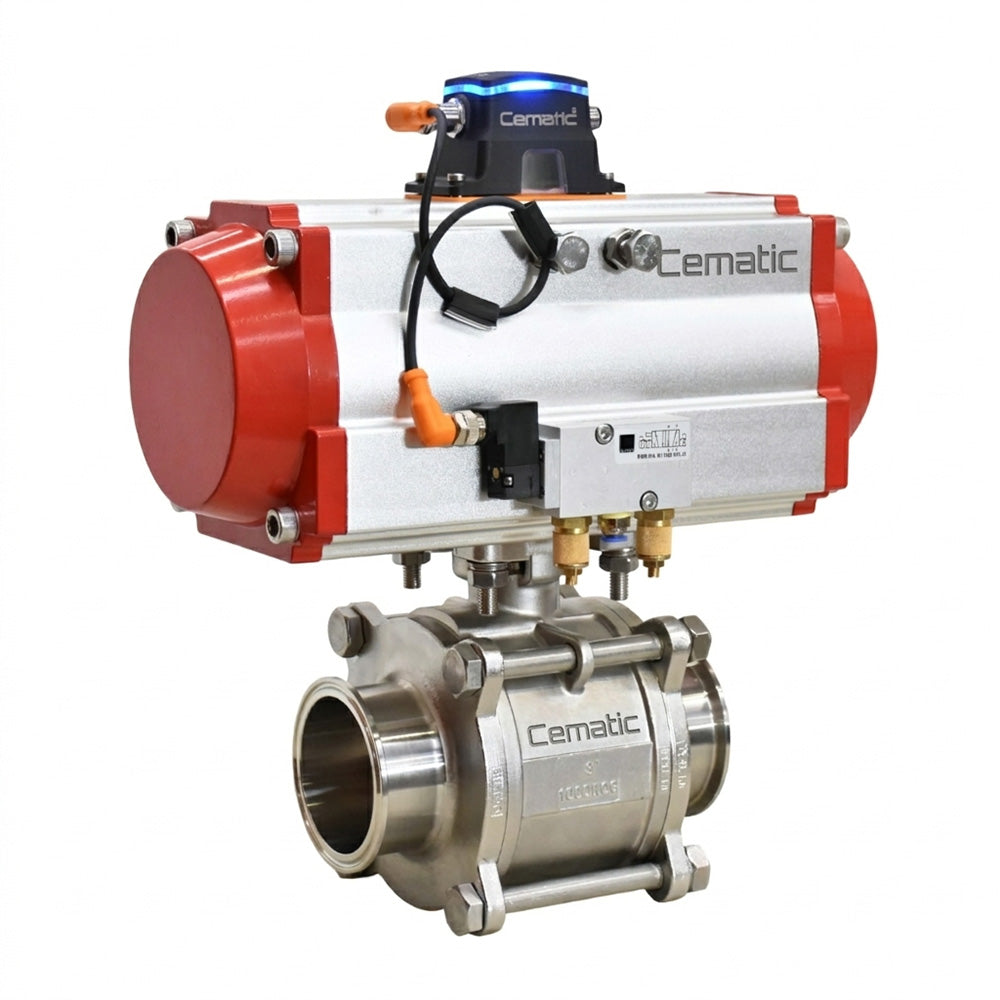

Posicionador Digital para Válvulas: Qué es, Cómo Funciona y Por Qué Cambia tu Proceso

Por Cematic  |  Automatización Industrial  |  7 min de lectura

Imagina que tu PLC envía la señal para abrir una válvula al 60% — pero no sabes si realmente llegó a esa posición. Tal vez llegó al 55%. Tal vez al 70%. O tal vez falló el actuador y la válvula sigue cerrada. Sin retroalimentación de posición, tu sistema de control opera a ciegas. Eso es exactamente el problema que resuelve el posicionador digital.

En esta guía técnica explicamos qué es un posicionador digital, cómo funciona, en qué se diferencia de un posicionador de contacto y por qué su adopción en plantas industriales mexicanas está creciendo de la mano de los proyectos de Industria 4.0.

¿Qué es un posicionador digital para válvulas?

Un posicionador digital es un instrumento de control que recibe una señal de mando — normalmente 4 a 20 miliamperios — proveniente de un PLC, DCS o sistema SCADA, y la convierte en la presión de aire exacta necesaria para llevar el actuador neumático a la posición requerida. Al mismo tiempo, mide la posición real del vástago y la reporta de vuelta al sistema de control, cerrando el lazo.

La palabra 'digital' hace referencia a que el instrumento contiene un microprocesador interno que procesa la señal, ejecuta el algoritmo de control PID, realiza auto-calibración y almacena datos de operación — capacidades que los posicionadores analógicos o de contacto no tienen.

Componentes principales de un posicionador digital:

·       Sensor de posición (potenciómetro o sensor magnético sin contacto) que mide el ángulo real del vástago

·       Microprocesador con algoritmo PID para corrección continua de posición

·       Transductor I/P que convierte la señal eléctrica en presión de aire hacia el actuador

·       Display LCD local que muestra el porcentaje de apertura en tiempo real

·       Puerto de comunicación HART, Profibus-PA o Foundation Fieldbus para integración con sistemas superiores

¿Cómo funciona en un sistema de control real?

El ciclo de control de un posicionador digital ocurre en milisegundos y se repite continuamente mientras la válvula está en operación:

1.     1.  El PLC envía una señal de 4–20 mA que representa el setpoint de apertura (por ejemplo, 12 mA = 50%).

2.     2.  El posicionador recibe la señal y calcula la presión de aire necesaria para alcanzar esa posición.

3.     3.  El transductor I/P ajusta el flujo de aire hacia el actuador neumático.

4.     4.  El sensor de posición mide el ángulo real alcanzado por el vástago.

5.     5.  Si hay diferencia entre el setpoint y la posición real, el microprocesador corrige automáticamente.

6.     6.  La posición real se reporta de vuelta al PLC como señal de retroalimentación.

Este lazo cerrado garantiza que la válvula siempre esté exactamente donde el proceso lo requiere — sin importar variaciones de presión de aire, desgaste del actuador o cambios de temperatura.

Posicionador digital vs. posicionador de contacto vs. sin posicionador

Esta es la comparativa que más preguntas genera entre ingenieros de proceso y responsables de automatización:

Ventajas clave del posicionador digital en tu planta

1. Control de proceso más preciso

En procesos donde el flujo, la presión o la temperatura deben mantenerse dentro de rangos estrechos — como en reactores químicos, pasteurizadores o líneas de dosificación — la diferencia entre una apertura de 48% y 52% puede significar producto fuera de especificación. El posicionador digital elimina esa incertidumbre.

2. Mantenimiento predictivo y reducción de paros

El posicionador digital registra internamente el número de ciclos de operación, el tiempo de respuesta del actuador y las desviaciones entre el comando y la posición real. Cuando el tiempo de respuesta empieza a degradarse, el sistema de control puede programar el mantenimiento antes de que ocurra la falla — en lugar de reaccionar después del paro.

3. Integración nativa con Industria 4.0

A través de HART o Profibus-PA, el posicionador digital convierte cada válvula en un nodo de datos dentro de tu red industrial. Plataformas como Siemens MindSphere, Rockwell FactoryTalk o cualquier sistema SCADA pueden consumir estos datos para monitoreo remoto, análisis de desempeño y gemelo digital de la válvula.

4. Retorno de inversión medible

Aunque el costo inicial de un posicionador digital es mayor que el de un posicionador de contacto, el ahorro en paros no programados, rechazos de calidad y tiempo de mantenimiento correctivo generalmente recupera la inversión en el primer año de operación en procesos continuos.

¿En qué industrias se usa el posicionador digital?

·       Oil & Gas y petroquímica:

Control de flujo de crudo, gas y condensados. Integración con sistemas DCS de planta.

·       Industria alimentaria y bebidas:

Dosificación de ingredientes, control de presión en CIP/SIP, llenado en línea.

·       Industria farmacéutica:

Trazabilidad de apertura requerida por GMP. Registro automático de posición para auditorías.

·       Tratamiento de agua y plantas municipales:

Regulación de caudal en filtros, osmosis inversa y distribución de redes.

·       Manufactura y procesos continuos:

Control de vapor, agua de enfriamiento y fluidos de proceso en líneas de producción.

Preguntas frecuentes

❓  ¿El posicionador digital funciona con cualquier marca de PLC?

Sí. La señal estándar 4–20 mA con protocolo HART es compatible con cualquier marca de PLC o DCS — Siemens, Allen-Bradley, Schneider, Mitsubishi, entre otros. Solo necesitas una salida analógica y una entrada analógica en tu tarjeta de I/O.

❓  ¿Se puede instalar un posicionador digital en una válvula que ya tengo en planta?

En la mayoría de los casos sí. El posicionador digital se monta sobre el actuador neumático existente mediante un bracket ISO 5211. Es importante verificar la compatibilidad del tatrón de montaje y el rango de torque. En Cematic evaluamos la compatibilidad antes de confirmar el suministro.

❓  ¿Cuánto aire comprimido consume un posicionador digital?

El consumo de aire de un posicionador digital es significativamente menor que el de un posicionador neumático analógico, ya que el microprocesador optimiza continuamente la presión necesaria. Esto reduce el costo operativo del sistema de aire comprimido en planta.

❓  ¿Qué diferencia hay entre HART y Profibus-PA en un posicionador digital?

HART permite comunicación digital sobre el mismo cable de 4–20 mA — es la opción más sencilla para actualización de instalaciones existentes. Profibus-PA es un bus de campo dedicado con mayor velocidad y capacidad de diagnóstico, ideal para plantas nuevas con arquitectura de control distribuida. Ambos protocolos son compatibles con nuestros posicionadores Cematic.

❓  ¿Qué pasa si falla la señal de 4–20 mA?

El posicionador digital tiene una posición de falla configurable (fail-safe): puede mantener la última posición conocida, cerrar completamente o abrir completamente según lo requiera la seguridad del proceso. Esta configuración se define durante la puesta en marcha.

Conoce nuestros posicionadores digitales

En Cematic suministramos posicionadores digitales compatibles con actuadores neumáticos de simple y doble efecto, para válvulas de bola, mariposa, globo y control. Entregamos el conjunto completo válvula-actuador-posicionador ensamblado, probado y con hoja técnica de puesta en marcha.

→  Visita nuestra colección: cematic.com.mx/collections/posicionador-digital-valvulas

→  ¿Necesitas asesoría técnica? Contáctanos y recibe cotización en menos de 24 horas.
