Posicionadores para Válvulas Cematic — Digital HART, Inteligente y Electroneumático para Control de Proceso Preciso
En cualquier lazo de control de proceso —temperatura, presión, caudal o nivel— la válvula de control es el actuador final: el dispositivo que traduce la señal del controlador en acción física sobre el fluido. La calidad de esa traducción determina directamente la estabilidad del lazo, la precisión del proceso y el consumo de energía del sistema. El posicionador es el componente que garantiza esa calidad: compara continuamente la posición ordenada por el controlador con la posición real de la válvula, y corrige instantáneamente cualquier desviación causada por fricción del vástago, desgaste de empaques, variación de presión diferencial o cambios de carga.
Cematic ofrece la gama completa de posicionadores para cada nivel de requerimiento técnico y presupuesto de proyecto: desde el posicionador digital inteligente HART con autodiagnóstico y firma de válvula, hasta el posicionador electroneumático analógico I/P para aplicaciones estándar de bajo costo. Todos disponibles para actuadores de cuarto de vuelta (válvulas de bola y mariposa) y actuadores lineales (válvulas de globo y compuerta), en configuración de simple y doble acción, con montaje NAMUR directo sobre el actuador.
Las tres familias de posicionadores Cematic

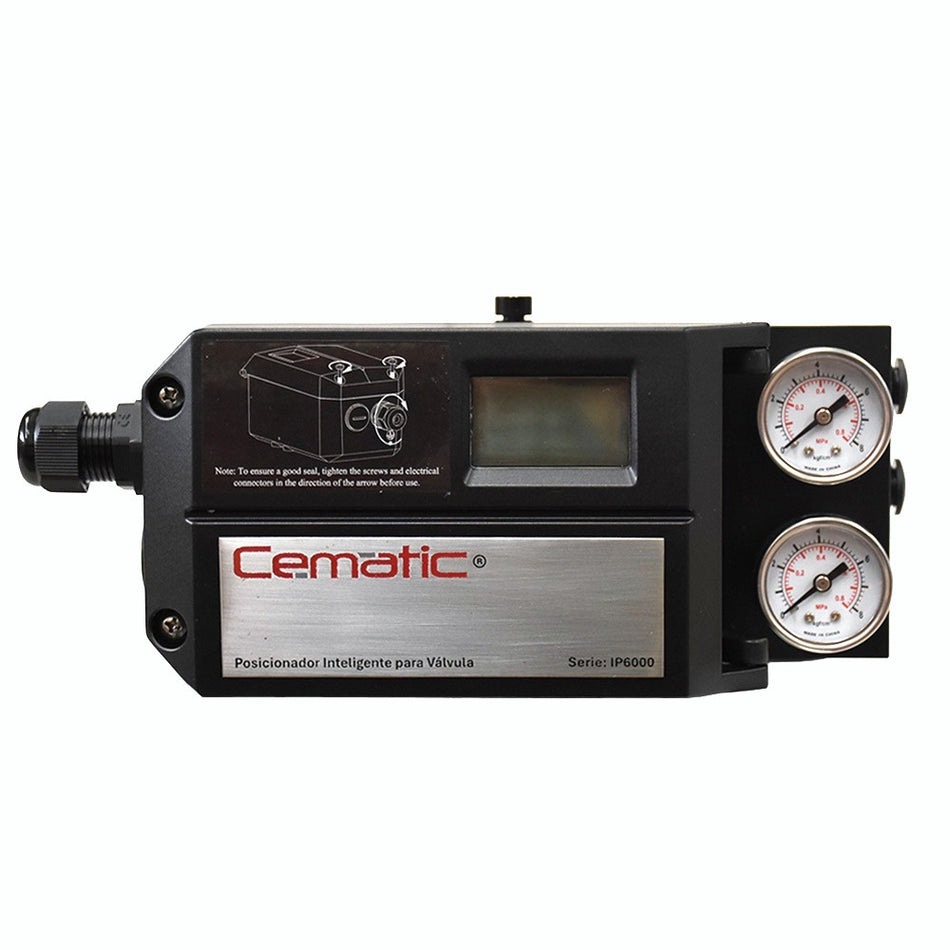

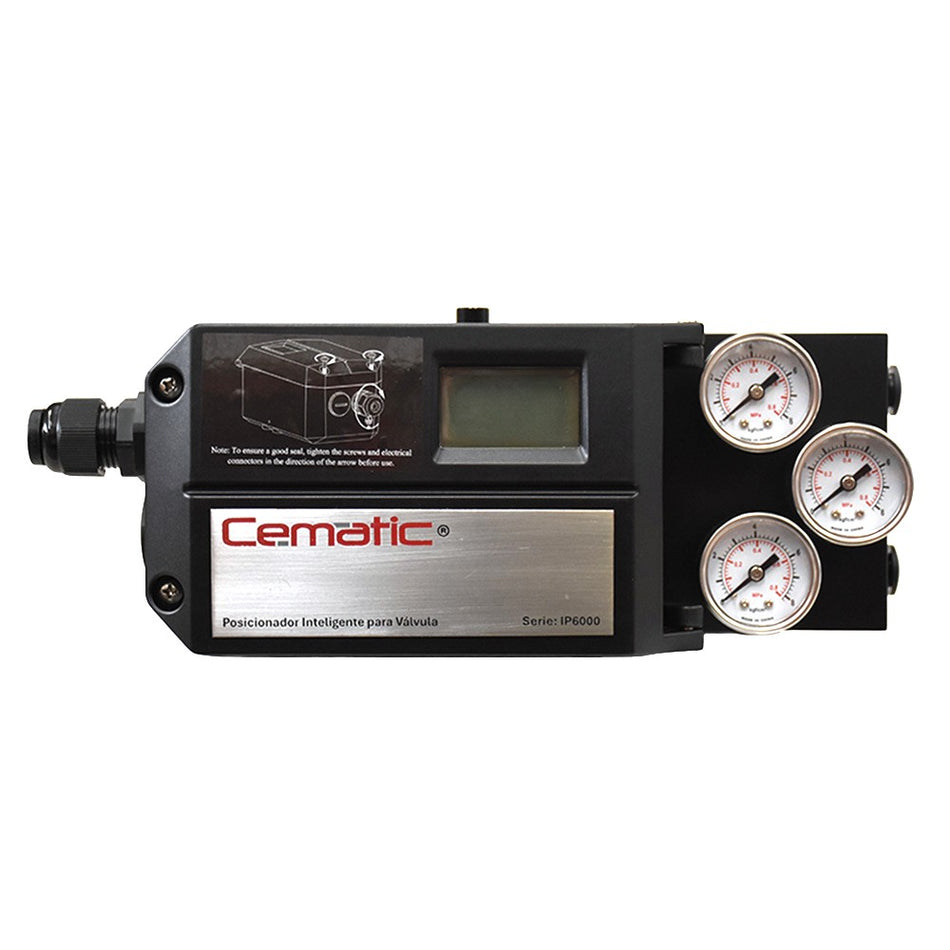

1. Posicionador Digital Inteligente con Protocolo HART — El Más Demandado
El posicionador digital HART es la elección prioritaria de Cematic para aplicaciones industriales nuevas y para la modernización de lazos de control existentes. Incorpora un microprocesador, sensor de posición de efecto Hall sin contacto y comunicación bidireccional HART superpuesta sobre el lazo de 4–20 mA — lo que significa que sobre el mismo cable de señal que lleva el setpoint de control al posicionador, viaja en paralelo información digital de diagnóstico hacia el sistema de control, sin necesidad de cableado adicional.
Es el posicionador correcto cuando el proyecto requiere:
- Precisión de posicionamiento superior: ±0.1–0.5% del rango nominal frente al ±1–2% del analógico
- Auto-Setup automático en menos de 60 segundos sin herramientas adicionales
- Diagnóstico continuo del estado de la válvula: firma de válvula, contador de ciclos, tiempo de respuesta, histograma de posición
- Prueba de Carrera Parcial (PST) para verificar válvulas de seguridad (ESD) sin detener el proceso
- Integración con sistemas de gestión de activos (AMS, PACTware, FieldCare) para mantenimiento predictivo
- Caracterización digital de la válvula: lineal, igual porcentaje o curva definida por el usuario — sin levas mecánicas
Disponible en versiones para actuadores rotativos de simple y doble acción y para actuadores lineales de simple y doble acción. Versión ATEX certificada para instalaciones en zonas clasificadas Zona 1 y Zona 2.
👉 Ver gama completa de Posicionadores Digitales HART Cematic →
2. Posicionador Inteligente con Protocolo Profibus-PA — Para Redes de Campo
El posicionador Profibus-PA es la solución para plantas con sistemas de control que utilizan redes de campo Profibus como protocolo de comunicación estándar — habitual en instalaciones con DCS Siemens (PCS 7), ABB (System 800xA) o plantas petroquímicas y de proceso continuo con infraestructura Profibus establecida.
A diferencia del HART —que superpone comunicación digital sobre el lazo analógico de 4–20 mA existente— el Profibus-PA reemplaza completamente el cableado individual de señal analógica por un bus compartido de dos hilos donde múltiples posicionadores comunican simultáneamente, aportando ventajas estructurales significativas en instalaciones de gran escala:
- Reducción drástica de cableado: Un solo segmento Profibus-PA soporta hasta 31 dispositivos de campo (posicionadores, transmisores, actuadores) sobre el mismo par de cables — frente al par de cables dedicado por instrumento del cableado analógico convencional. En una planta con 100 válvulas de control, el ahorro en cableado, bandejas, prensaestopas y horas de instalación es determinante en el costo total del proyecto.
- Comunicación digital nativa: Velocidad de comunicación de 31.25 kbps, integración directa en la capa de campo del DCS sin convertidores de señal analógica-digital adicionales.
- Diagnóstico completo: Mismas capacidades de diagnóstico que el posicionador HART — firma de válvula, ciclos, tiempo de respuesta, PST — accesibles directamente desde la sala de control del DCS sin comunicador de campo.
- Alimentación desde el bus: Los posicionadores Profibus-PA se alimentan eléctricamente desde el mismo bus de comunicación — sin cableado de alimentación independiente para cada instrumento.
¿Cuándo especificar Profibus-PA en lugar de HART? Cuando el DCS del proyecto tiene soporte nativo de Profibus-PA con acopladores de segmento instalados, cuando el volumen de válvulas de control justifica la inversión en la infraestructura Profibus, o cuando la especificación del proyecto o del cliente así lo define. Para proyectos nuevos sin preferencia de protocolo, HART sigue siendo la opción de mayor versatilidad y menor costo de infraestructura.
Disponible para actuadores rotativos y lineales, simple y doble acción. Consultar disponibilidad y tiempo de entrega — suministro bajo pedido.

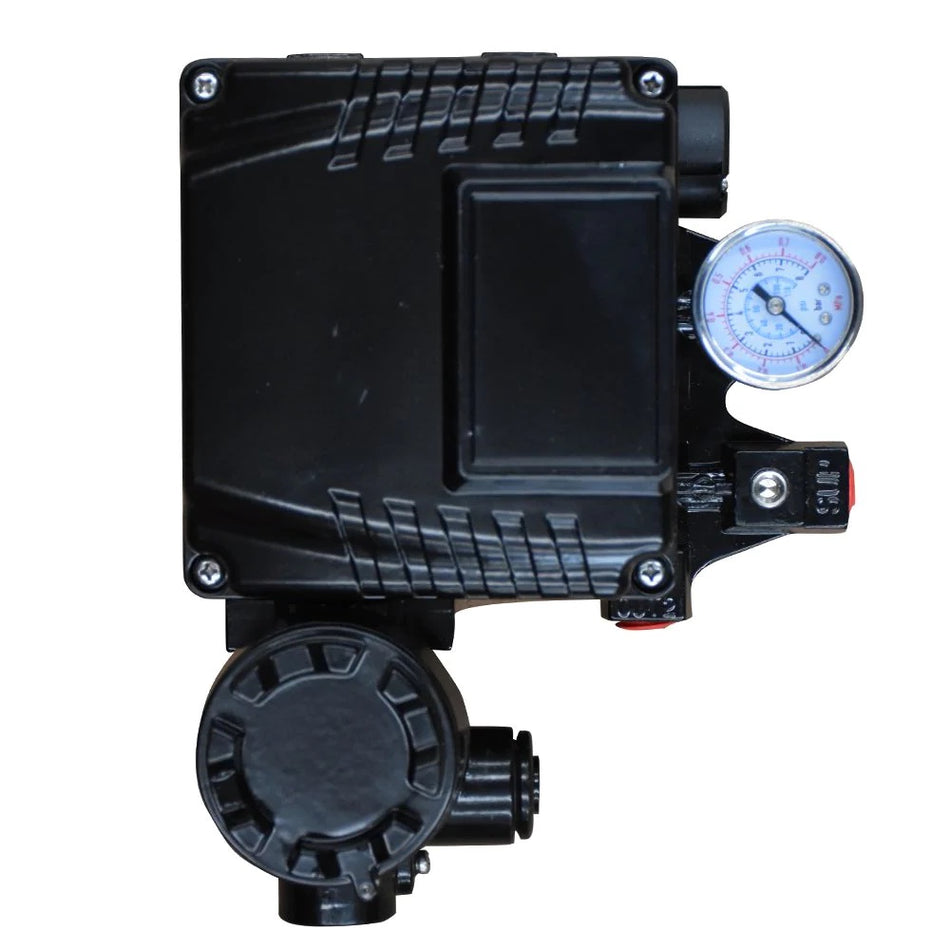

3. Posicionador Electroneumático Analógico I/P — Económico y Confiable para Aplicaciones Estándar
El posicionador electroneumático analógico (también llamado I/P — current to pressure, convertidor corriente-presión) opera mediante el principio de tobera-aleta (nozzle-flapper): sin microprocesador, sin sensor electrónico, sin protocolo de comunicación. La señal de entrada 4–20 mA acciona un galvanómetro de precisión que varía la apertura de la tobera, generando una presión neumática de control proporcional. Un mecanismo de retroalimentación mecánica cierra el lazo de posición comparando la posición real del vástago con la deseada, corrigiendo cualquier desviación de forma puramente neumática.
Es la opción correcta cuando:
- El presupuesto del proyecto es el factor determinante y el lazo de control no requiere diagnóstico avanzado
- El DCS o PLC no tiene capacidad de leer datos HART o Profibus-PA — el posicionador analógico aprovecha todo el potencial disponible del sistema de control
- El mantenimiento lo realizará personal de planta con conocimientos básicos de instrumentación — calibración manual con tornillos de cero y span, sin software ni comunicador HART
- Se requiere reemplazar un posicionador analógico existente con el mínimo tiempo de paro — instalación directa sobre NAMUR, calibración en 15–30 minutos
- La aplicación es un lazo estándar de temperatura o nivel con constantes de tiempo largas donde la precisión de ±1% es completamente suficiente
¿Por qué el posicionador digital inteligente es la elección prioritaria de Cematic?
La brecha de costo entre un posicionador analógico y uno digital HART se ha reducido significativamente en los últimos años, mientras que los beneficios del digital se han multiplicado. En Cematic recomendamos el posicionador digital como primera opción por tres razones concretas:
- El Auto-Setup recupera el costo en la primera puesta en marcha: La calibración manual de un posicionador analógico requiere entre 30 y 90 minutos de tiempo de un técnico de instrumentación con la línea parada. El Auto-Setup del posicionador digital lo hace en menos de 60 segundos. En una planta con 50 válvulas de control, el ahorro en horas de comisionamiento supera con frecuencia la diferencia de precio entre analógico y digital.
- El diagnóstico evita paros no programados: La firma de válvula del posicionador digital detecta el desgaste del empaque de vástago, el desgaste del asiento y la fatiga del resorte del actuador semanas o meses antes de que generen una fuga o un fallo funcional. Un solo paro evitado en una planta de proceso continuo recupera el costo de docenas de posicionadores digitales.
- La PST protege la disponibilidad de sistemas ESD: En plantas con válvulas de seguridad instrumentada (ESD/SDV), la Prueba de Carrera Parcial del posicionador digital verifica la funcionalidad del sistema sin interrumpir la producción — un requisito regulatorio creciente en Oil & Gas, petroquímica y generación de energía que el posicionador analógico no puede satisfacer.
Comparativa completa de las tres familias
| Característica | Digital HART ⭐ Recomendado | Inteligente Profibus-PA | Electroneumático Analógico |
|---|---|---|---|
| Señal de comunicación | 4–20 mA + HART digital | Bus Profibus-PA (31.25 kbps) | 4–20 mA analógico puro |
| Sensor de posición | ✅ Efecto Hall — sin contacto, sin desgaste | ✅ Efecto Hall — sin contacto | Mecánico — brazo con fricción |
| Precisión | ✅ ±0.1–0.5% | ✅ ±0.1–0.5% | ±1–2% |
| Calibración | ✅ Auto-Setup < 60 seg | ✅ Auto-Setup < 60 seg | Manual — tornillos 15–30 min |
| Diagnóstico de válvula | ✅ Firma, ciclos, PST, histograma | ✅ Firma, ciclos, PST, histograma | ❌ Ninguno |
| Prueba PST (ESD) | ✅ Disponible | ✅ Disponible | ❌ No disponible |
| Caracterización digital | ✅ Sin levas — configurable en software | ✅ Sin levas — configurable en software | Levas mecánicas intercambiables |
| Comunicación al sistema de control | ✅ Bidireccional HART — datos al DCS/AMS | ✅ Bidireccional nativa Profibus-PA | ❌ Solo recibe setpoint — unidireccional |
| Infraestructura requerida | ✅ Cableado analógico existente — sin cambios | Segmento Profibus-PA + acoplador | ✅ Cableado analógico — sin cambios |
| Costo inicial | Medio | Medio-alto | ✅ Menor |
| Costo total de propiedad | ✅ Menor (diagnóstico reduce mantenimiento) | ✅ Menor en plantas grandes con Profibus | Mayor (sin diagnóstico predictivo) |
| Versión ATEX | ✅ Disponible | ✅ Disponible | ✅ Disponible bajo pedido |
| Disponibilidad en stock | ✅ Stock Ciudad de México | Bajo pedido | ✅ Stock Ciudad de México |
Compatibilidad — actuadores rotativos y lineales
Todos los posicionadores Cematic están disponibles en versiones para los dos tipos principales de movimiento de actuador:

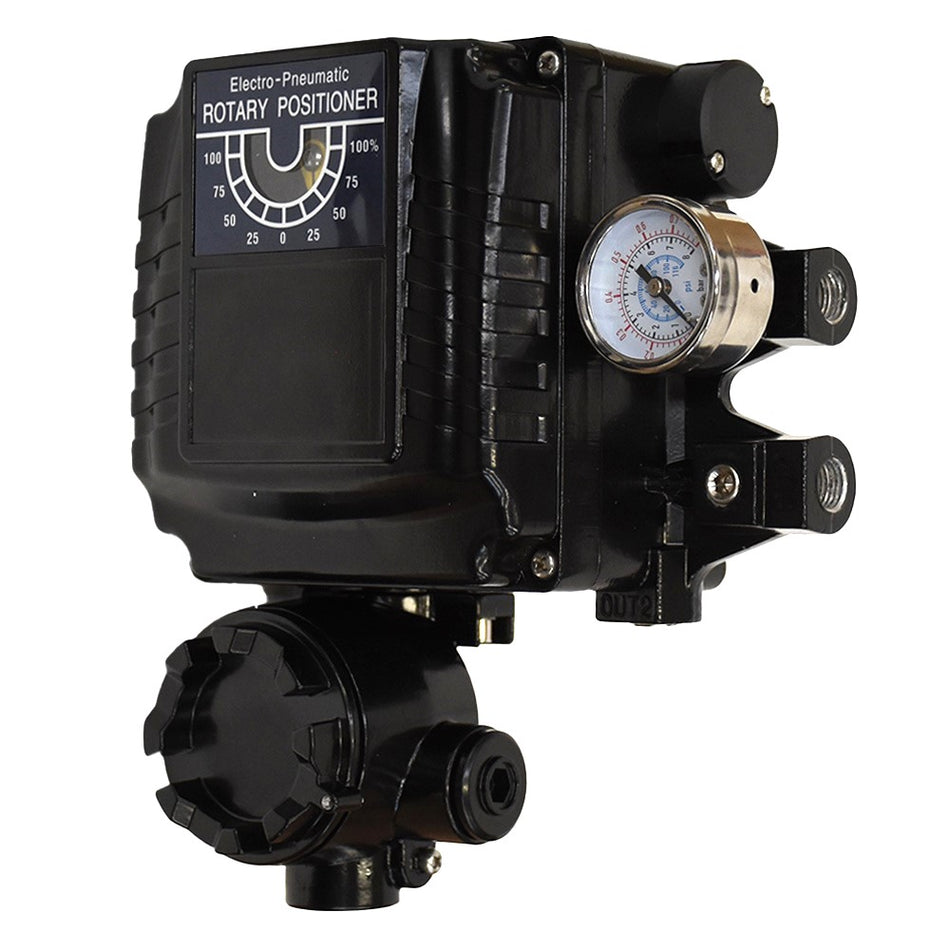

Para Actuadores de Cuarto de Vuelta (Rotativos) — Válvulas de Bola y Mariposa
El mecanismo de acoplamiento del posicionador convierte el movimiento rotacional del eje del actuador (0°–90°) en la señal de retroalimentación de posición. El montaje es directo sobre la interface NAMUR del actuador sin tubería intermedia. Compatible con actuadores de simple efecto (NC y NO) y doble efecto.
- Rango de rotación del acoplamiento: ajustable de 30° a 90°
- Interface: NAMUR VDI/VDE 3845 + ISO 5211
- Compatibilidad: todos los actuadores neumáticos de cuarto de vuelta con interface NAMUR estándar

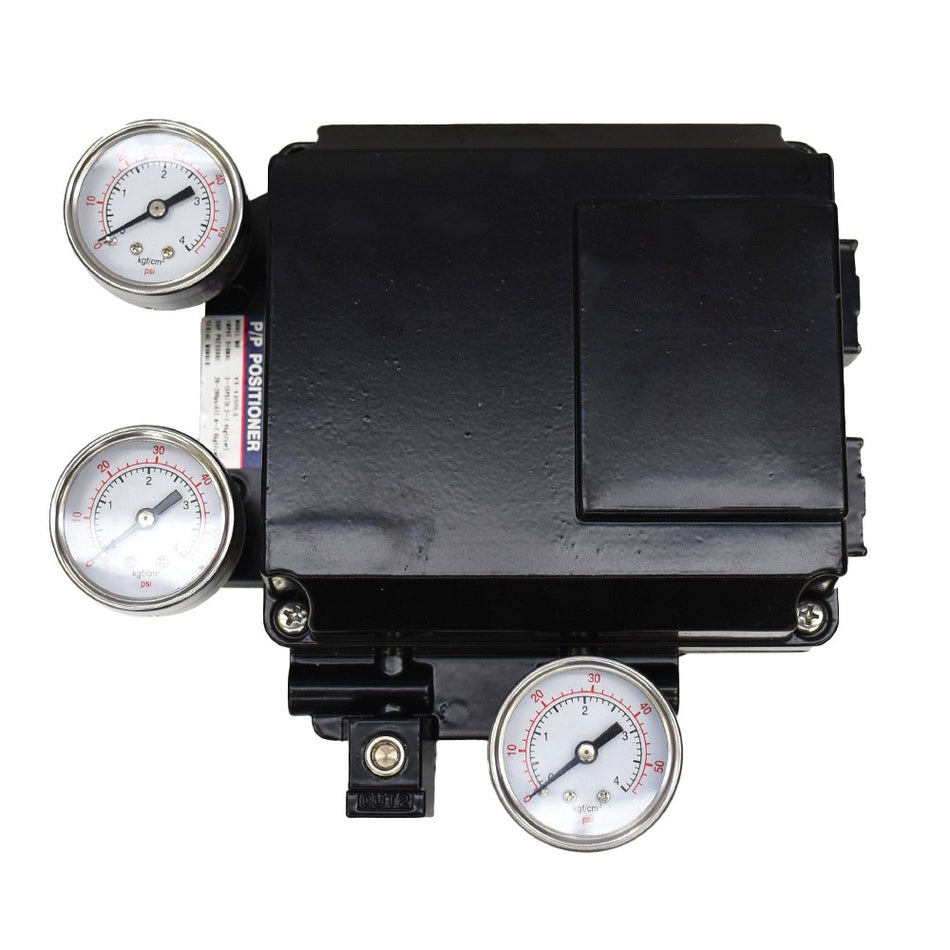

Para Actuadores Lineales — Válvulas de Globo y Compuerta
El mecanismo de acoplamiento sigue el desplazamiento lineal del vástago del actuador mediante un brazo articulado externo. Compatible con actuadores de diafragma (el tipo estándar en válvulas de control de globo) y actuadores de cilindro lineal.
- Rango de carrera: ajustable de 10 a 100 mm
- Montaje: sobre el cuerpo del actuador de diafragma mediante soporte de montaje (yoke bracket) estándar
- Compatibilidad: actuadores de diafragma de los principales fabricantes del mercado
Especificaciones técnicas generales — común a las tres familias
- Señal de entrada: 4–20 mA (HART y analógico); bus Profibus-PA (Profibus)
- Presión de suministro de aire: 1.4 a 7 bar
- Temperatura de operación: -30 °C a +80 °C estándar
- Protección: IP67 estándar
- Carcasa: Aluminio fundido con pintura epóxica
- Conexión neumática: ¼" BSP o ¼" NPT
- Certificaciones: CE estándar; ATEX Ex disponible
Guía rápida de selección
-
¿Proyecto nuevo con DCS moderno y sistema de gestión de activos (AMS)?
→ Posicionador Digital HART — máxima funcionalidad sobre la infraestructura existente sin costo adicional de cableado. Ver posicionadores digitales → -
¿Planta con DCS Siemens o ABB y red Profibus-PA establecida?
→ Posicionador Profibus-PA — integración nativa sin convertidores, ahorro de cableado en plantas de gran escala. Consultar disponibilidad. -
¿Reemplazo de posicionador analógico existente o lazo estándar sin requisito de diagnóstico?
→ Posicionador Electroneumático Analógico — instalación inmediata, calibración sin software, menor costo de adquisición. -
¿Válvula de seguridad (ESD) con requisito de Prueba de Carrera Parcial (PST)?
→ Posicionador Digital HART o Profibus-PA obligatorios — el analógico no tiene esta función. Ver posicionadores digitales → -
¿Zona clasificada ATEX Zona 1?
→ Cualquiera de las tres familias tiene versión ATEX. La elección entre ellas sigue los criterios anteriores.
Industrias y aplicaciones principales
- Industria química y petroquímica: Control de temperatura en reactores e intercambiadores, regulación de presión en columnas de destilación, control de caudal de reactivos. Posicionador digital HART para lazos críticos y válvulas ESD; analógico para lazos estándar de utilidades.
- Generación de energía y cogeneración: Control de vapor en intercambiadores y turbinas de cogeneración, regulación de agua de alimentación de calderas. Posicionador digital para lazos de temperatura de alta criticidad en plantas CFE e IPPs.
- Oil & Gas: Control de inyección de inhibidores y desemulsificantes, regulación de presión en estaciones de gas. Posicionador HART con función PST para válvulas ESD en instalaciones reguladas por ASEA.
- Industria alimentaria y farmacéutica: Control de temperatura en pasteurizadoras, esterilizadores y reactores de formulación. Posicionador digital para lazos con validación de proceso (FDA/GMP); analógico para lazos auxiliares.
- Tratamiento de agua: Regulación de caudal de reactivos de tratamiento, control de nivel en clarificadores y sedimentadores. Posicionador analógico para la mayoría de lazos de agua potable y residual por su bajo costo y simplicidad de mantenimiento.
- HVAC industrial: Control de temperatura de sistemas de agua caliente y helada en edificios industriales y comerciales. Posicionador analógico estándar para la mayoría de aplicaciones por su costo competitivo y la ausencia de requisitos de diagnóstico en este sector.
- Pulpa y papel: Control de temperatura en digestores, regulación de consistencia de pulpa, control de blanqueo. Posicionador digital para lazos de alta criticidad donde el fallo de la válvula paraliza la línea de producción.
¿Por qué elegir Cematic para sus posicionadores?
Cematic asesora sin costo en la selección del posicionador correcto para su aplicación específica: evaluamos conjuntamente el protocolo de comunicación disponible en su sistema de control, el nivel de criticidad del lazo, los requerimientos de diagnóstico del proyecto y el presupuesto disponible para recomendar la familia correcta — sin sobrevender el posicionador digital cuando el analógico es suficiente, y sin subespecificar el analógico cuando el proyecto requiere las capacidades del digital.
Contamos con stock disponible en Ciudad de México en posicionadores digitales HART rotativos y lineales, y en posicionadores electroneumáticos analógicos para los actuadores de mayor rotación. Los posicionadores Profibus-PA se suministran bajo pedido con tiempos de entrega acordados desde la cotización. Cotización técnica el mismo día hábil. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
