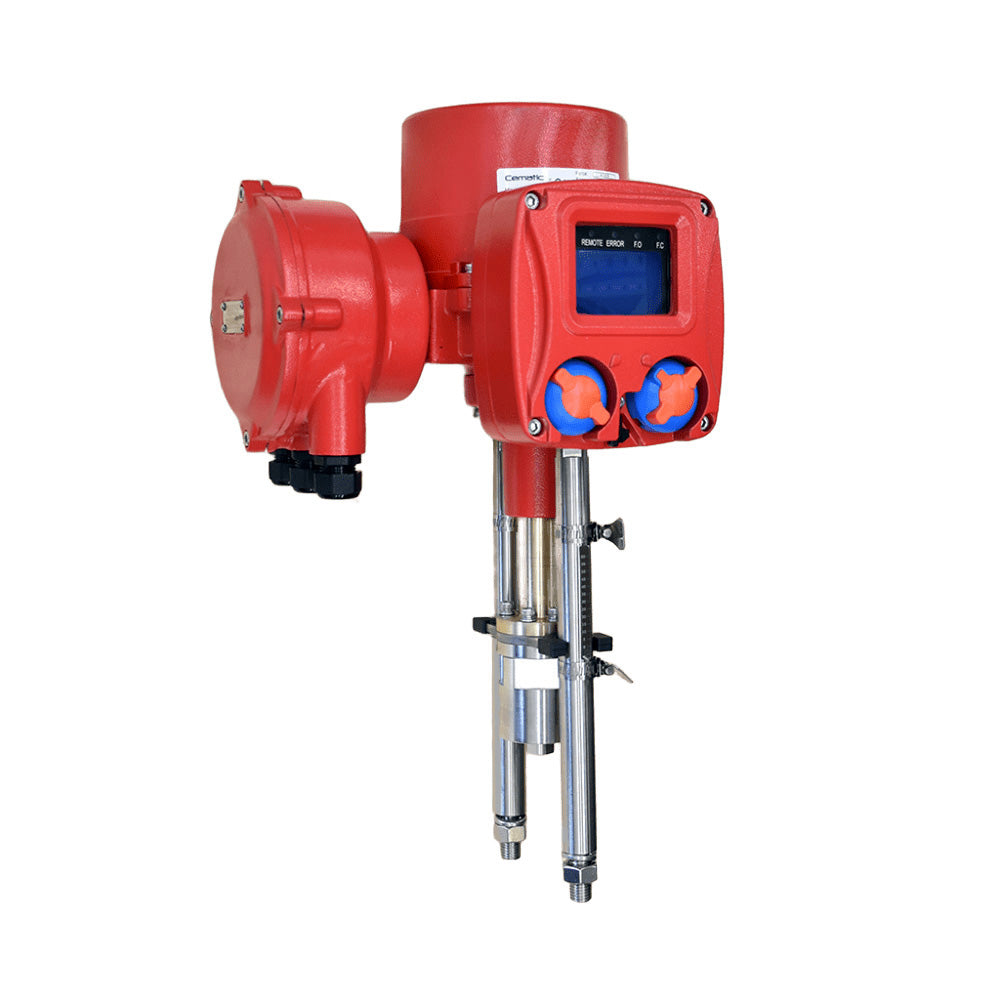

Actuadores Eléctricos Lineales Cematic — Movimiento Lineal Preciso para Válvulas de Globo, Compuerta y Dispositivos de Control

El actuador eléctrico lineal es el tipo de actuador correcto cuando la válvula que debe automatizarse no opera mediante giro rotacional sino mediante desplazamiento axial del vástago: válvulas de globo con disco de obturación sobre asiento cónico, válvulas de compuerta de vástago no giratorio, válvulas de diafragma de operación lineal, reguladores de presión y cualquier otro dispositivo de control que requiera una fuerza de empuje o tracción controlada para modificar su posición. Donde el actuador de cuarto de vuelta convierte su energía en rotación, el actuador lineal la convierte en fuerza lineal — empuje medido en kilogramos-fuerza (kgf) o libras-fuerza (lbf) aplicado directamente sobre el vástago de la válvula.

Los actuadores lineales Cematic están disponibles en dos configuraciones según el entorno de instalación: la versión estándar (área no clasificada, protección IP67) y la versión Ex-proof con certificación ATEX, IECEx y CSA para instalaciones en Zona 1 y Zona 2 con presencia de gases o polvos inflamables. Ambas configuraciones comparten el mismo principio de funcionamiento y las mismas capacidades de control y comunicación, con la diferencia en el diseño y certificación de la carcasa.

¿Cuándo se necesita un actuador lineal en lugar de uno de cuarto de vuelta?

La primera pregunta al especificar un actuador es siempre el tipo de movimiento de la válvula:

• Válvula de globo: Su disco de obturación se mueve perpendicular al eje del flujo — abre y cierra por desplazamiento lineal vertical del vástago. Requiere actuador lineal. Es la válvula de control más utilizada en procesos industriales por su característica de flujo lineal o igual porcentaje y su capacidad de regulación precisa.
• Válvula de compuerta de vástago no giratorio (NRS): La cuña se desplaza linealmente sin girar. Requiere actuador lineal. El actuador de cuarto de vuelta no puede operarla porque no hay interfaz de conexión directa al vástago rotante.
• Válvula de diafragma de operación lineal: El diafragma se comprime o libera mediante el desplazamiento del vástago del actuador. Requiere actuador lineal.
• Reguladores de presión y válvulas de control de proceso: La mayoría de válvulas de control de proceso convencionales tienen movimiento lineal de vástago con un recorrido (stroke) de 25 a 100 mm.
• Válvula de bola o mariposa: Movimiento rotacional de 90° → Requiere actuador de cuarto de vuelta, no lineal.

Principio de funcionamiento del actuador lineal eléctrico Cematic

El actuador lineal Cematic convierte el movimiento rotacional del motor eléctrico en desplazamiento lineal mediante un mecanismo de tornillo sin fin (lead screw) o husillo de rosca trapezoidal integrado en la carcasa. El ciclo de operación es el siguiente:

1. Recepción de señal: El controlador PID del DCS o PLC envía la señal de setpoint — analógica 4–20 mA para control modulante, o señal digital para apertura/cierre total.
2. Accionamiento del motor DC: El motor de corriente continua con 75% de ciclo de trabajo gira en el sentido que corresponde al movimiento requerido (extensión o retracción del vástago).
3. Conversión rotación → traslación: La transmisión interna convierte la rotación del motor en desplazamiento lineal del vástago de salida a una velocidad constante de 0.46 mm/segundo.
4. Posicionamiento proporcional: La unidad de control modulante compara la posición real del vástago (medida por el potenciómetro interno) con el setpoint recibido y ajusta el movimiento del motor hasta que la posición real coincide con el setpoint.
5. Retroalimentación al sistema de control: La señal analógica de salida (4–20 mA o 2–10 V) confirma al controlador la posición real del vástago en tiempo real, cerrando el lazo de control.
6. Protección de sobrecarga: Los interruptores de fuerza (force switches) integrados detectan cuando la fuerza de empuje supera el valor nominal del actuador — por un obstáculo mecánico, un asiento obstruido o una válvula trabada — y cortan el motor automáticamente, protegiendo tanto el actuador como los internos de la válvula.

Características técnicas de los actuadores lineales Cematic

• Tipo de movimiento: Lineal — extensión y retracción del vástago de salida
• Velocidad lineal: 0.46 mm/seg (0.018 pulg/seg) constante en todos los modelos
• Motor: DC con 75% de ciclo de trabajo — el mayor ciclo de trabajo de la gama Cematic, adecuado para lazos de control con ajustes frecuentes de posición
• Control modulante: Incluido de fábrica como estándar en todos los modelos. Entradas analógicas aceptadas: 4–20 mA, 1–5 V, 2–10 V. Salida de retroalimentación de posición: 4–20 mA y 2–10 V.
• Protección de sobrecarga por fuerza: 2 interruptores de fuerza (force switches) integrados que cortan el motor ante sobrepar — protección estándar en todos los modelos
• Carrera ajustable: La longitud del recorrido del vástago puede ajustarse en campo para adaptarse al recorrido específico de la válvula a operar — no requiere modelo específico para cada longitud de carrera
• Interface de válvula: ISO 5210 — el estándar internacional para la interfaz de montaje entre actuadores lineales y válvulas de proceso. Garantiza compatibilidad directa con válvulas de globo y compuerta de todos los fabricantes que cumplen el estándar.
• Override manual: Volante de operación manual integrado en todos los modelos para operación de emergencia sin suministro eléctrico. El volante permite mover el vástago manualmente ante falla de energía sin desmontar el actuador de la válvula.
• Engranajes: Acero de alta aleación con sistema autoblocante que previene el retroceso de posición por vibración, variación de presión diferencial o cambios de carga en la válvula
• Aislamiento del motor: Clase F
• Protección IP estándar: IP67 — resistente al polvo y a la inmersión temporal hasta 1 metro
• Protección IP versión Ex-proof: IP68 — 7 metros durante 72 horas
• Temperatura de operación: -30 °C a +70 °C estándar; -30 °C a +65 °C en versión CSA para América del Norte
• Humedad relativa de trabajo: 30% a 95%
• Carcasa: Aluminio fundido con pintura de poliéster epóxico

Modelos disponibles — fuerza, peso y carrera máxima

Velocidad de desplazamiento basada en 110 VAC / 60 Hz / 75% ciclo de trabajo.

Tensiones de alimentación disponibles

• 24 VDC: Para alimentación desde PLCs modernos, fuentes reguladas y sistemas de automatización con alimentación DC estándar. Compatible con paneles de control Allen-Bradley, Siemens, Mitsubishi y Schneider.
• 24 VAC: Para sistemas de control de edificios (BMS) y HVAC que utilizan transformadores de 24 VAC como fuente estándar de control.
• 110–120 VAC / 60 Hz: La tensión de red más frecuente en instalaciones industriales en México. Sin necesidad de transformador adicional para alimentar desde tableros de control estándar.
• 220–240 VAC / 50–60 Hz: Para instalaciones con suministro bifásico o donde la distancia al tablero genera caída de tensión inaceptable en 110 VAC.

Interface ISO 5210 — compatibilidad con válvulas de todos los fabricantes

La norma ISO 5210 es el equivalente lineal del ISO 5211 rotativo: define las dimensiones del plato de montaje y la conexión al vástago de la válvula para actuadores de movimiento lineal. Esta estandarización garantiza que el actuador lineal Cematic monta directamente sobre válvulas de globo y compuerta de cualquier fabricante que cumpla el estándar, sin adaptadores ni mecanizado en campo. Las dos interfaces disponibles son:

• ISO 5210 F07: Para los modelos LE-250 y LE-500 — válvulas de globo DN25 a DN80 (1" a 3") y válvulas de compuerta de pequeño y mediano diámetro
• ISO 5210 F10: Para los modelos LE-1000 y LE-2000 — válvulas de globo DN100 a DN200 (4" a 8") y válvulas de compuerta de mediano y gran diámetro

Control modulante — por qué es estándar y no opcional

La decisión de incluir control modulante de fábrica en todos los modelos refleja la realidad de uso de los actuadores lineales: a diferencia del actuador de cuarto de vuelta —que en muchas aplicaciones solo necesita ON/OFF— el actuador lineal se instala mayoritariamente en válvulas de globo que son el elemento de control de un lazo PID. En ese contexto, el control modulante no es un accesorio opcional sino la función principal del actuador. Los datos de la señal de control son:

• Señal de entrada (setpoint del controlador): 4–20 mA / 1–5 V / 2–10 V — seleccionable según el tipo de salida analógica del controlador PID o del DCS
• Señal de retroalimentación (posición real al controlador): 4–20 mA y 2–10 V — el controlador recibe confirmación continua de la posición real del vástago para cerrar el lazo de control
• Precisión de posicionamiento: ±1–2% del rango completo de carrera
• Resolución: Determinada por la velocidad de 0.46 mm/seg y el tiempo de respuesta del controlador de modulación interno

Versión a Prueba de Explosión (Ex-proof) — ATEX, IECEx y CSA

Para instalaciones en áreas clasificadas como Zona 1 o Zona 2 (gases inflamables) y Zona 21 o Zona 22 (polvos combustibles), los actuadores lineales Cematic están disponibles en versión a prueba de explosión con las siguientes certificaciones:

• ATEX II 2 GD: Ex db IIB T4 Gb / Ex tb IIIC T130°C Db — para la Unión Europea (normas EN IEC 60079-0, EN 60079-1, EN 60079-31)
• IECEx: Ex db IIB T4 Gb / Ex tb IIIC T130°C Db — reconocimiento internacional en más de 50 países
• CSA — Sistema de Zonas: Clase I Zona 1 Grupos IIA/IIB T4 / Clase II Zona 21 Grupos IIIA/IIIB/IIIC T130°C — para proyectos con requisitos norteamericanos

La versión Ex-proof eleva la protección IP a IP68 (7 metros / 72 horas) y tiene temperatura de trabajo de -30 °C a +65 °C para versión CSA. Comunicación Modbus RTU RS-485 disponible como opción en la versión Ex-proof. Para información completa sobre la versión Ex-proof, consulte la categoría de actuadores a prueba de explosión Cematic.

Opciones y accesorios disponibles

• Resistencia calefactora anticondensación: Eleva la temperatura interior para prevenir congelación de lubricantes y mantener el interior seco en ambientes con alta variación de temperatura. No recomendada si la temperatura ambiente supera 35 °C de forma continua. Recomendada en combinación con el termostato de calefactor.
• Termostato de calefactor: Desconecta la resistencia cuando la temperatura interior supera 25 ±5 °C — optimiza el consumo eléctrico de la calefacción.
• Comunicación Modbus RTU RS-485: Disponible en la versión Ex-proof. Permite integración directa con sistemas SCADA y DCS sin señales analógicas adicionales. Hasta 32 actuadores en daisy chain sobre un solo par de cables RS-485.
• Entradas de conduit opcionales: Estándar 2 × ½" NPT. Opciones: 2 × ¾" NPT, 2 × M20, 2 × M25 — para compatibilidad con sistemas de conduit existentes en la instalación.

Guía de dimensionamiento — cómo seleccionar el modelo correcto

La selección del actuador lineal correcto requiere conocer tres parámetros del proceso y de la válvula:

1. Fuerza de operación requerida (Thrust)

La fuerza de operación necesaria para mover el vástago depende del tipo de válvula, el diámetro, la presión diferencial de trabajo y el tipo de asiento. Como referencia general:

• Válvulas de globo DN25–DN50 (1"–2") a presiones hasta 10 bar: 250–500 kgf → LE-250 o LE-500
• Válvulas de globo DN65–DN100 (2½"–4") a presiones hasta 16 bar: 500–1,000 kgf → LE-500 o LE-1000
• Válvulas de globo DN125–DN200 (5"–8") o alta presión diferencial: 1,000–2,000 kgf → LE-1000 o LE-2000

Siempre aplicar un factor de seguridad mínimo de 1.25 sobre la fuerza máxima de operación de la válvula. El fabricante de la válvula proporciona la curva de fuerza requerida en función de la posición del vástago y la presión diferencial — solicítela antes de especificar el actuador.

2. Carrera de la válvula (Stroke)

La carrera es el desplazamiento total del vástago desde posición totalmente cerrada hasta totalmente abierta. Los modelos LE-250 y LE-500 tienen carrera máxima de 50 mm (2 pulgadas) — suficiente para válvulas de globo de hasta DN100 en la mayoría de diseños estándar. Los modelos LE-1000 y LE-2000 tienen carrera máxima de 100 mm (4 pulgadas) para válvulas de mayor diámetro o diseños con mayor recorrido de vástago. La carrera es ajustable en campo dentro del rango máximo del modelo seleccionado.

3. Tensión disponible en el punto de instalación

Verificar la tensión real del tablero de control o del punto de alimentación más cercano: 24 VDC, 24 VAC, 110 VAC o 220 VAC. Un actuador especificado con tensión incorrecta puede resultar en daño irreversible del motor.

¿No tiene los datos de fuerza de su válvula? Compártanos el fabricante, modelo, diámetro y presión de trabajo y nuestro equipo técnico calcula la fuerza requerida y recomienda el modelo correcto sin costo adicional.

Actuador lineal vs. actuador neumático — ¿cuándo elegir eléctrico?

Elija actuador lineal eléctrico cuando: No hay red de aire comprimido disponible, la integración digital con el DCS o PLC es prioritaria, la frecuencia de ajuste es moderada (lazos de control de temperatura con constantes de tiempo largas), o la instalación es en zona remota sin infraestructura neumática.

Elija actuador neumático lineal cuando: Ya existe red de aire comprimido, la velocidad de respuesta es crítica (lazos de control de presión o caudal con constantes de tiempo cortas), o se requiere falla segura por resorte sin depender de componentes eléctricos.

Industrias y aplicaciones principales

• Generación de energía — plantas de vapor: Control de válvulas de globo en líneas de vapor de proceso: regulación de temperatura de vapor de calentamiento en intercambiadores, control de caudal de agua de alimentación de caldera y regulación de vapor en turbinas de proceso. El actuador lineal eléctrico es la alternativa cuando la planta no tiene sistema de aire de instrumentación disponible en el punto de control.
• Industria química y petroquímica: Control de válvulas de globo en lazos de temperatura de reactores, regulación de caudal de reactivos en columnas de destilación y control de presión en sistemas de condensación. La versión Ex-proof para instalaciones en Zona 1 de plantas petroquímicas. Ver también actuadores Ex-proof Cematic.
• HVAC industrial y de edificios: Válvulas de globo de control en sistemas de vapor de calefacción de edificios industriales, hospitales y centros de datos. El control modulante 4–20 mA integrado permite integración directa con controladores de temperatura de zona (BMS/BACnet via convertidor de protocolo).
• Industria alimentaria y farmacéutica: Control de temperatura en pasteurizadoras, esterilizadores y intercambiadores de calor de proceso. La velocidad controlada del actuador lineal (0.46 mm/seg) es apropiada para estos lazos de temperatura donde las constantes de tiempo son largas y no se requiere alta velocidad de respuesta.
• Tratamiento de agua — plantas potabilizadoras: Control de válvulas de globo en sistemas de filtración a presión, regulación de caudal en filtros de arena a presión y control de válvulas en sistemas de ablandamiento y osmosis inversa.
• Cogeneración industrial: Control de vapor de proceso en plantas de cogeneración donde el sistema de control es eléctrico y no hay infraestructura neumática disponible para los actuadores de las válvulas de vapor.
• Manufactura general — sistemas de calefacción por vapor: Control de temperatura en prensas de curado de hule, vulcanizadoras, autoclaves y equipos de tratamiento térmico donde la válvula de globo de vapor requiere control proporcional desde un controlador de temperatura PID.

¿Por qué elegir los actuadores lineales Cematic?

La gama de actuadores lineales Cematic combina especificaciones técnicas verificadas —fuerza real en kgf, velocidad constante de 0.46 mm/seg, carrera ajustable, control modulante estándar— con la disponibilidad de stock en Ciudad de México y el soporte técnico para el dimensionamiento correcto. Calculamos la fuerza requerida con los datos de su válvula, verificamos la carrera necesaria y confirmamos la tensión correcta para su sistema de control. Para proyectos en zonas clasificadas, ofrecemos la versión Ex-proof con certificación ATEX, IECEx y CSA con documentación técnica completa. Cotización técnica el mismo día hábil. Envíos a toda la república mexicana. Contáctenos por WhatsApp o a ventas@cematic.com.
