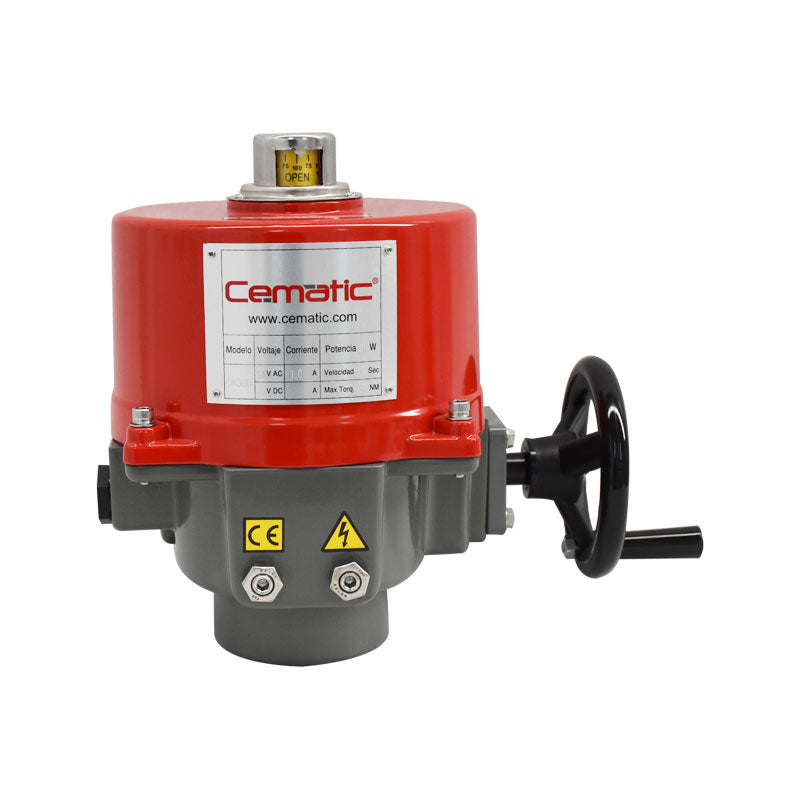

Actuadores Eléctricos de Cuarto de Vuelta Cematic — Gama Completa de 35 a 4,500 Nm con Protección IP67 y Certificación CE

Los actuadores eléctricos de cuarto de vuelta Cematic son la solución de automatización de válvulas para instalaciones donde el aire comprimido no está disponible o donde la integración digital directa con el sistema de control es prioritaria. Toda la gama comparte la misma filosofía de diseño: carcasa de aluminio anodizado con pintura epóxica de categoría de corrosión C3 (ISO 12944-2), engranajes de acero de alta aleación con sistema de autobloqueo que elimina el retroceso, protección térmica integrada en el motor, indicador de posición mecánico continuo visible desde cualquier ángulo, y override manual sin embrague que permite operar la válvula a mano durante el servicio eléctrico sin riesgo de accidente.

La gama cubre desde el modelo más compacto —35 Nm con palanca de override, para válvulas de bola de pequeño diámetro— hasta el modelo de mayor par disponible —4,500 Nm con volante de override, para mariposas de gran diámetro en infraestructura hídrica y proceso industrial pesado. Todos los modelos están certificados CE y CSA, y son conformes a la interface de montaje ISO 5211, garantizando compatibilidad directa con válvulas de bola y mariposa de todos los fabricantes del mercado.

Características constructivas comunes a toda la gama

• Carcasa: Aleación de aluminio con acabado en pintura de poliéster epóxico. Categoría de corrosión C3 según ISO 12944-2 estándar; C4 y C5 disponibles bajo pedido para ambientes marinos o industriales agresivos. Opción de carcasa en acero inoxidable SS316 disponible en los modelos OM-1 a OM-6, OM-F y OM-G con protección IP68.
• Protección: NEMA 4X, NEMA 5 e IP67 estándar — resistente al polvo, la lluvia y la inmersión temporal hasta 1 metro durante 30 minutos. Apto para instalación en exteriores sin protección adicional. Opción IP68 a 7 metros / 72 horas disponible en modelos seleccionados.
• Sistema de engranajes: Engranajes de acero de alta aleación con lubricación permanente de fábrica. Sistema autoblocante que previene el retroceso de posición por vibración o presión diferencial de la válvula — sin freno adicional necesario. Sin holgura (backlash) en la transmisión.
• Motor: Clase de aislamiento F estándar; clase H disponible como opción. Protección térmica integrada que corta el motor automáticamente antes de que alcance la temperatura de daño: 125 ±5 °C para motores AC y 90 ±5 °C para motores DC. La protección térmica se restablece automáticamente al enfriarse el motor sin necesidad de intervención manual.
• Ciclo de trabajo (Duty Cycle): 30% estándar en toda la gama. Opción de ciclo extendido al 75% (modelos OM-A, OM-AM, OM-1 a OM-8 y OM-H) o al 50% (modelos OM-9 a OM-13) mediante kit de motor extendido IEC disponible bajo pedido.
• Indicador de posición: Indicador mecánico continuo de posición visible desde la parte superior del actuador. La posición real de la válvula es legible en cualquier punto del recorrido de 0° a 90° sin instrumentación adicional.
• Temperatura de operación: -30 °C a +65 °C estándar. Humedad relativa de trabajo: 30% a 95%.
• Interface de válvula: ISO 5211 en todos los modelos — compatibilidad garantizada con válvulas de bola y mariposa de cualquier fabricante que cumpla el estándar.
• Topes mecánicos ajustables: Disponibles en los modelos OM-2 a OM-13, OM-F, OM-G y OM-H. Previenen el sobrerecorrido de la válvula en ambos extremos de carrera y permiten ajustar el ángulo real de apertura y cierre en campo.
• Override manual sin embrague (Clutchless): El volante o palanca de operación manual puede accionarse directamente sin necesitar desconectar o engranar un embrague. Durante la operación del motor, el handwheel no gira por seguridad del operador — protección contra rotación inesperada de la manivela mientras el actuador está energizado.

Modelos disponibles — par, peso y interface ISO 5211

Datos de potencia de motor y tiempo de recorrido basados en 110 V AC / 60 Hz / 30% ciclo de trabajo / control flotante.

Tensiones de alimentación disponibles por modelo

La gama Cematic cubre la totalidad de suministros eléctricos disponibles en la industria mexicana:

• 12 VDC: Disponible en OM-1, OM-A, OM-AM, OM-H y OM-2 a OM-10. Para alimentación desde baterías, paneles solares y sistemas de respaldo en locaciones remotas.
• 24 VDC: Disponible en toda la gama excepto BM-2 y OM-J. El estándar universal de PLCs modernos: Allen-Bradley, Siemens S7, Mitsubishi MELSEC y todas las plataformas de automatización contemporáneas. Conexión directa desde salida digital del PLC sin relevador de potencia adicional.
• 24 VAC: Disponible en OM-1, OM-A, OM-AM, OM-F, OM-G, OM-H y OM-2 a OM-10.
• 110–120 VAC monofásico: Disponible en toda la gama. La tensión de red más frecuente en tableros industriales en México (120 V / 60 Hz). Sin necesidad de transformador de baja tensión.
• 220–240 VAC monofásico: Disponible en toda la gama. Para instalaciones con alimentación industrial bifásica o donde la distancia al tablero generaría caída de tensión inaceptable en 110 V.
• 220–240 VAC trifásico: Disponible en BM-2, OM-F, OM-G, OM-H y OM-2 a OM-13. Para los actuadores de mayor par donde el motor trifásico ofrece mejor eficiencia y menor corriente de arranque que el monofásico equivalente.
• 380–415 VAC trifásico: Disponible en BM-2, OM-F, OM-G, OM-H y OM-2 a OM-13.
• 440–480 VAC trifásico: Disponible en BM-2, OM-F, OM-G, OM-H y OM-2 a OM-13. Para instalaciones con suministro industrial de alta tensión en EE. UU. o instalaciones mexicanas con este estándar.

Otras tensiones disponibles bajo pedido: 125 VDC, 208 VAC trifásico, 575 VAC trifásico. Consultar.

Modos de operación y señales de control

Control ON/OFF (Apertura y Cierre Total)

La válvula opera exclusivamente entre 0° (cerrada) y 90° (abierta). El actuador recibe una señal digital del sistema de control y completa el recorrido completo hasta el tope mecánico, donde la protección de torque integrada detiene el motor automáticamente. Dos finales de carrera integrados (LS1 para posición totalmente abierta, LS2 para posición totalmente cerrada) proporcionan la señal de retroalimentación al PLC confirmando que la válvula completó el movimiento. Dos finales de carrera auxiliares adicionales (LS3 y LS4) disponibles como opción para funciones intermedias de señalización.

Control Flotante (Floating Control)

El modo flotante utiliza dos señales digitales independientes — una para "abrir" y otra para "cerrar" — que mantienen el motor en marcha mientras la señal está activa y lo detienen cuando se desactiva. Permite posicionamiento en cualquier punto intermedio entre 0° y 90° controlando el tiempo de activación de cada señal. Es el modo estándar en la mayoría de los modelos de la gama y el utilizado como base para los datos de potencia y tiempo de la tabla técnica.

Control Modulante — Señal 4–20 mA / 1–5 V / 2–10 V

La unidad de control modulante opcional convierte el actuador en un dispositivo de posicionamiento proporcional: la posición de la válvula sigue de forma continua y proporcional la señal analógica del controlador PID. A 4 mA la válvula está en 0°; a 20 mA está en 90°; los valores intermedios posicionan la válvula proporcionalmente con precisión de ±1–2% del rango completo. La señal de retroalimentación de posición analógica — 4–20 mA o 2–10 V de salida — confirma al controlador la posición real en tiempo real, cerrando el lazo de control. Entradas analógicas aceptadas: 4–20 mA, 1–5 V y 2–10 V.

Comunicación Modbus RTU (RS-485)

Disponible como opción en los modelos OM-1, OM-A, OM-AM, OM-H y OM-2 a OM-8 (110–120 V AC / 1PH, 30% duty cycle) y OM-2 a OM-8, OM-F, OM-G y OM-H (220–240 V AC / 1PH, 30% duty cycle). El protocolo Modbus RTU sobre RS-485 permite integración directa con sistemas SCADA, DCS y PLCs con puerto serial o módulo de comunicación Modbus. Hasta 32 actuadores pueden conectarse en cadena daisy chain sobre un solo par de cables RS-485. El sistema de control puede leer y escribir: setpoint de posición, posición real, estado de alarmas, temperatura del motor y número de ciclos acumulados.

Opciones y accesorios disponibles

Anticondensación — Resistencia calefactora

Resistencia eléctrica interna que eleva la temperatura interior del actuador para prevenir la congelación de los lubricantes y mantener el interior seco en ambientes con alta variación de temperatura entre día y noche o entre estaciones. No se recomienda si la temperatura ambiente supera los 35 °C de forma continua. Se recomienda combinar con el termostato de calefactor (ver abajo) cuando la temperatura varía significativamente.

Termostato de calefactor

Desconecta automáticamente la resistencia calefactora cuando la temperatura interior del actuador supera los 25 ±5 °C, evitando el sobrecalentamiento innecesario del actuador y reduciendo el consumo eléctrico de la resistencia.

Manta de aislamiento térmico

Permite la operación del actuador tras exposición prolongada a altas temperaturas en el entorno de instalación. Condiciones de trabajo validadas: exposición a 250 °C durante 2 horas o exposición a 300 °C durante 1 hora. Su diseño tipo chaqueta permite la instalación y desmontaje rápido sin herramientas. Disponible para los modelos OM-A, OM-AM y OM-1 a OM-8 en control ON/OFF o flotante.

Potenciómetro de retroalimentación

Transductor de posición resistivo (1 kΩ o 5 kΩ seleccionable) para uso con actuadores de control flotante que requieren señal de retroalimentación de posición para indicador remoto o registro en sistema SCADA. Recomendado cuando el modo flotante es preferido sobre el modulante pero se necesita indicación continua de posición.

Salida analógica de posición

Módulo de salida analógica que convierte la posición real del actuador en una señal estándar de proceso: 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, 1–5 V o 2–10 V seleccionable. Permite integrar el actuador de control flotante en lazos de monitoreo de un DCS o SCADA sin necesidad de actualizar el modo de control a modulante.

Controlador de retardo de tiempo (Time Delay Controller)

Permite configurar un tiempo de retardo entre la recepción de la señal de control y el inicio del movimiento del actuador. Rango de configuración: hasta 200 s, 300 s o 600 s según el jumper seleccionado, con 10 posiciones de ajuste mediante dip switch. Disponible para OM-2 a OM-13 a 220 VAC y OM-2 a OM-8 a 110 VAC. Útil en sistemas de secuencia donde múltiples válvulas deben abrirse o cerrarse en orden, sin necesidad de lógica de PLC adicional.

Interruptores de torque (Torque Switches)

Proporciona protección adicional ante sobrepar de operación — el actuador se detiene automáticamente si el par requerido supera el umbral ajustado, protegiendo tanto al actuador como a la válvula de daños por obstrucción mecánica o válvula atascada. Debe especificarse y configurarse en fábrica — no es instalable en campo. Disponible para OM-2 a OM-13, OM-F, OM-G y OM-H.

Unidad de control local (Local Control Unit — LCU)

Añade dos selectores rotatorios al actuador para operación manual en campo: LOCAL/REMOTO y CIERRE/PARO/APERTURA. En modo LOCAL, la válvula es operada directamente desde el campo por el operador sin señal del sistema de control central. Protección IP65 estándar; IP67 y NEMA 4X disponibles como opción. Disponible para todos los modelos de la gama.

Caja de conexión externa (Junction Box)

Permite realizar las conexiones eléctricas externas sin necesidad de retirar la tapa del actuador, simplificando la instalación y el mantenimiento en campo. Especialmente útil en actuadores instalados en zonas de difícil acceso o donde se requiere mantener la protección IP del actuador durante las operaciones de conexión.

Accionamiento por cadena (Chain Wheel Drive)

Para operación manual en posiciones elevadas o de difícil acceso mediante una cadena colgante. El operador jala la cadena del piñón para operar la válvula desde el suelo sin necesidad de andamio o escalera. Disponible para OM-2 a OM-13, OM-F, OM-G y OM-H.

Recorrido extendido (Extended Travel)

Estándar: 0° a 90°. Opción de ángulo de rotación extendido hasta 270° para aplicaciones con válvulas de tapón, reguladores angulares o cualquier válvula que requiera un recorrido mayor al cuarto de vuelta estándar. Disponible para OM-1 a OM-8 y OM-H.

Módulo de relevador de aislamiento

Cuando un solo interruptor de control opera dos o más actuadores simultáneamente, el módulo de aislamiento previene interferencias eléctricas entre los circuitos. Disponible para OM-2 a OM-8, OM-F y OM-G.

Certificaciones disponibles

Modelos estándar (área no clasificada)

• CE — todos los modelos excepto BM-2
• CSA — todos los modelos excepto BM-2
• UKCA — todos los modelos excepto BM-2
• RoHS y REACH — conformidad ambiental en materiales
• ISO 9001, ISO 14001, ISO 45001 — sistema de gestión del fabricante

Versiones para áreas clasificadas (zonas con atmósferas potencialmente explosivas)

Para instalaciones en zonas con presencia de gases inflamables (Zona 1 / Zona 2) o polvos combustibles (Zona 21 / Zona 22), disponemos de versiones con carcasa a prueba de explosión certificadas bajo las normativas internacionales aplicables:

• ATEX II 2GD — Ex db IIB T4 Gb / Ex tb IIIC T130°C Db — para la Unión Europea. Normas EN IEC 60079-0, EN 60079-1, EN 60079-31.
• IECEx — misma marcación que ATEX para mercado internacional. Normas IEC 60079-0, IEC 60079-1, IEC 60079-31.
• CSA — North American Hazardous Areas — Zone System (Clase I Zona 1 / Clase II Zona 21) y Division System (Clase I División 1 Grupos C,D / Clase II División 1 Grupos E,F,G). Temperatura: T4 para gases, T130°C para polvos. Rango de temperatura ambiente: -30 °C a +70 °C.
• UKCA Hazardous Areas — para Gran Bretaña. Misma marcación que ATEX.

Temperatura ambiente para todas las versiones de zona clasificada: -30 °C a +70 °C.
