Válvulas para Industria Farmacéutica — La Selección Correcta para Cada Zona de su Planta

El error más frecuente en la especificación de válvulas para plantas farmacéuticas no es subespecificar — es sobrespecificar: comprar válvulas higiénicas SS316L con certificación USP Clase VI y documentación de validación para una línea de vapor de servicios generales o para el sistema de agua de enfriamiento de los chillers, donde esas características no agregan ningún valor y solo incrementan innecesariamente el costo. La clave está en mapear correctamente cada zona de la planta y su nivel de criticidad, y seleccionar la familia de válvulas adecuada para cada una.

En Cematic suministramos válvulas para toda la planta farmacéutica: desde la línea de producto estéril en la sala de llenado hasta el sistema de agua de torre de enfriamiento en el cuarto de máquinas. Le asesoramos sin costo en cuál aplica a cada punto, qué documentación técnica está disponible para cada familia, y cuándo una válvula industrial de calidad es la opción correcta y suficiente sin necesidad de higiénica certificada.

Mapa de zonas de una planta farmacéutica y el tipo de válvula que aplica

Zona Roja — Proceso Directo con Producto: Válvulas Higiénicas SS316L

Las áreas de mayor criticidad de una planta farmacéutica son aquellas donde la válvula entra en contacto directo con el medicamento, sus materias primas o el agua farmacéutica utilizada como disolvente o vehículo. En estas zonas no hay margen de negociación en los requerimientos: acero inoxidable 316L como material mínimo, elastómeros USP Clase VI, superficie interior pulida y diseño sin zonas muertas son obligatorios por las GMP.

Lo que Cematic puede suministrar para estas zonas:

• Válvula de bola SS316L con conexión clamp Tri-Clamp: Para puntos de uso en loops de agua purificada (PW) y líneas de transferencia de producto no estéril. Cuerpo y esfera en SS316L, asientos de PTFE o EPDM, superficie interior Ra ≤ 0.8 µm. Disponible con actuador neumático para secuencias CIP automatizadas. Documentación disponible: certificado de material SS316L, ficha de elastómero (EPDM o PTFE) con referencia a USP <87>/<88> del fabricante del elastómero.

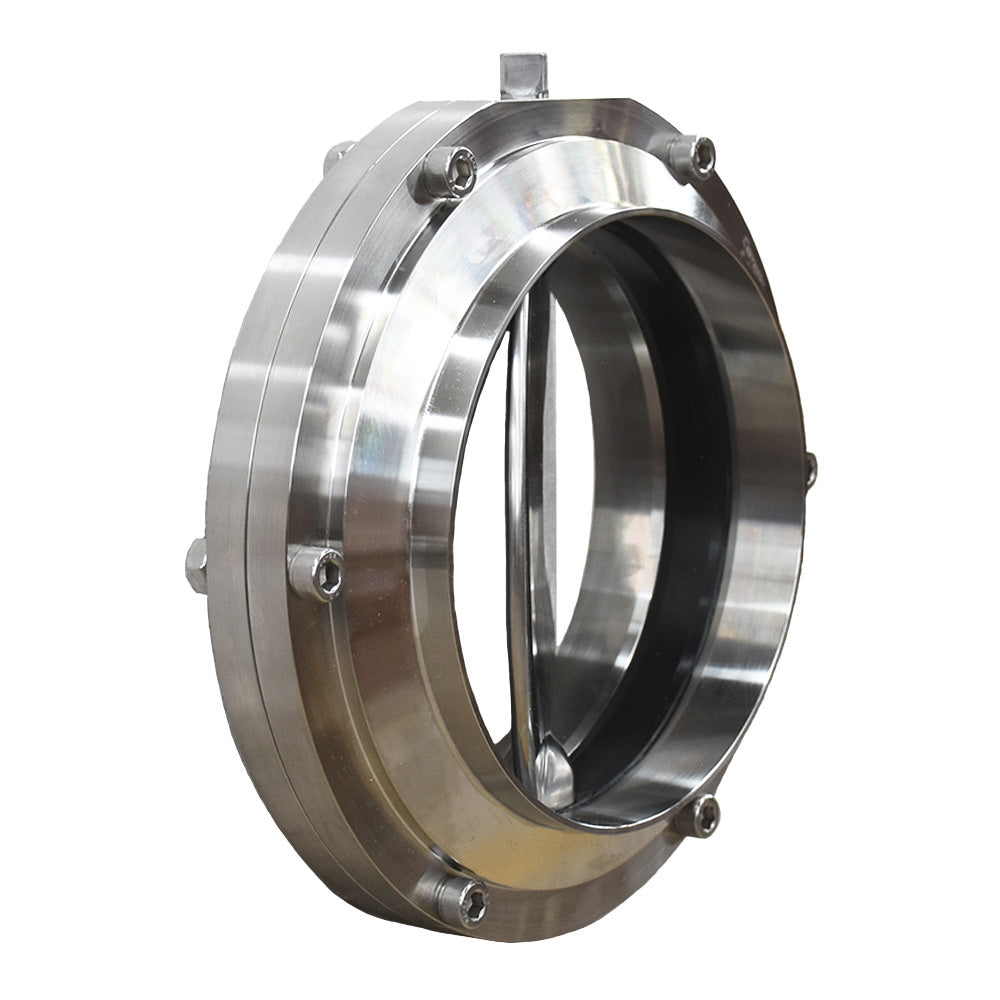

• Válvula de mariposa SS316L clamp o wafer: Para descarga de tanques de formulación de gran diámetro y retorno de loops de distribución. Disco en SS316L pulido, asiento EPDM o silicona. Documentación disponible: certificado de material, ficha de asiento elastomérico.
• Válvula de diafragma SS316L clamp: Para puntos donde se requiere separación total del mecanismo del fluido de proceso. El diafragma de EPDM o PTFE es el único elemento en contacto con el producto. Documentación disponible: certificado de material del cuerpo, ficha del diafragma con referencia USP del fabricante.
• Válvula de asiento inclinado SS316 con actuador neumático: Para control de vapor limpio en autoclaves y sistemas SIP, y para control de agua caliente en loops WFI. Millones de ciclos de durabilidad garantizados. Documentación disponible: certificado de material, ficha de EPDM o PTFE.

⚠️ Nota importante sobre certificaciones: Cematic suministra válvulas higiénicas SS316L de calidad verificada con la documentación técnica de materiales disponible de nuestros fabricantes. Sin embargo, no contamos actualmente con certificaciones de producto propias como USP Clase VI (prueba in vivo de biocompatibilidad), 3-A Sanitary Standards (certificación de diseño auditada) o EHEDG (certificación europea de diseño higiénico). Si su protocolo de validación exige estos certificados emitidos por organismos independientes sobre el producto específico, le informaremos con transparencia qué documentación podemos suministrar y cuál requeriría una fuente alternativa certificada. Para muchos proyectos de validación, la ficha técnica del fabricante del elastómero con referencia a USP <87>/<88> es suficiente para el protocolo IQ — le asesoramos caso por caso.

Zona Naranja — Sistemas de Proceso Auxiliar: Válvulas Industriales de Alta Calidad

Los sistemas CIP (Clean-In-Place) son sistemas de proceso críticos para la higiene de la planta pero no están en contacto directo con el medicamento terminado — sus fluidos son soluciones de limpieza (NaOH 1–3%, HNO₃ 0.5–2%, peróxido de hidrógeno, desinfectantes clorados) que circulan a través de las líneas de proceso para limpiarlas antes de la producción. Las válvulas en estos sistemas deben resistir la agresividad química de los reactivos de limpieza, pero no requieren certificación USP Clase VI ni Ra ≤ 0.8 µm.

• Válvula de bola SS316 con asiento EPDM o PTFE (DN15–DN100): Para líneas de distribución de soluciones CIP. El acero inoxidable 316 resiste NaOH y HNO₃ en las concentraciones típicas de CIP. El EPDM es compatible con ambos reactivos — verificar con PTFE si se usa ácido fosfórico o peróxido de hidrógeno concentrado.
• Válvula anticorrosiva PFA (DN15–DN100): Para soluciones CIP con peróxido de hidrógeno concentrado (>15%) u otros oxidantes fuertes que atacan el acero inoxidable 316. El revestimiento PFA es el único material seguro para estos reactivos agresivos. Ver colección →
• Válvula de mariposa SS316 wafer con EPDM (DN50–DN200): Para retorno de CIP de gran caudal y distribución de agua de enjuague en la red de limpieza de la planta.

Zona Amarilla — Vapor de Proceso Industrial: Válvulas Estándar de Alta Temperatura

El vapor industrial —generado en calderas convencionales con agua tratada con inhibidores de incrustación y anticorrosivos— no es vapor limpio farmacéutico. No puede entrar en contacto directo con el producto pero sí se usa indirectamente: calefacción de tanques mediante camisas de vapor, precalentamiento de agua de proceso antes de la ósmosis inversa, esterilización de materiales no críticos y calefacción de espacios. Las válvulas para vapor industrial no requieren conexión clamp ni superficie Ra ≤ 0.8 µm, pero sí deben resistir la temperatura y presión del vapor.

• Válvula de asiento inclinado SS316 o bronce con EPDM (DN15–DN65): Para control automático de vapor industrial en equipos de calefacción indirecta. La misma durabilidad de millones de ciclos que en aplicaciones farmacéuticas directas, pero en versión de cuerpo roscado sin conexión clamp — significativamente más económica. Ver colección →
• Válvula de compuerta WCB bridada ANSI 150/300 (DN50–DN300): Para aislamiento de cabezales de distribución de vapor industrial y conexiones principales a los equipos de proceso. La compuerta WCB es el estándar para vapor de media y alta presión donde el coste es prioritario sobre el diseño higiénico.
• Válvula de globo WCB roscada o bridada: Para regulación manual de caudal de vapor en equipos de calefacción indirecta sin automatización.
• Válvula check swing WCB (DN25–DN200): Protección de las calderas contra contraflujo y prevención del retorno de condensado hacia las líneas de vapor.

Zona Amarilla — Aire Comprimido: Estanqueidad sin Necesidad de Higiene

El aire comprimido en una planta farmacéutica tiene dos calidades distintas con requerimientos muy diferentes para las válvulas:

• Aire de instrumentación (aire seco, sin aceite): Alimenta los actuadores neumáticos de las válvulas de proceso. Las válvulas de distribución de aire de instrumentos deben garantizar estanqueidad hermética —cualquier fuga es pérdida de energía y pérdida de presión para los actuadores— pero no requieren materiales especiales. Válvula de bola SS316 rosca NPT (DN15–DN50) es el estándar universal.
• Aire de proceso (en contacto con producto): Usado para aireación de biorreactores, purga de líneas de producto y como gas de presurización de tanques de transferencia estéril. En este caso el aire sí tiene contacto con el producto y debe ser de calidad farmacéutica (filtrado 0.2 µm). Las válvulas en estas líneas deben ser de SS316 con asientos limpios — la bola SS316 bridada o clamp es adecuada.

Zona Verde — Agua de Enfriamiento y Utilidades: Válvulas Industriales Económicas

Los sistemas de agua de enfriamiento (torres de enfriamiento, chillers, circuitos cerrados) y las utilidades generales de planta (agua de proceso general, aceites de compresores, agua sanitaria) no tienen ningún contacto con el medicamento y no requieren materiales higiénicos. La selección correcta en estas zonas es la válvula industrial más confiable y económica para el fluido específico — sobrespecificar con SS316L higiénico en estas zonas es un gasto innecesario sin ningún beneficio regulatorio.

• Válvula de mariposa hierro fundido con EPDM (DN50–DN600) con actuador eléctrico: Para control de agua de enfriamiento en circuitos de chillers, condensadores y torres de enfriamiento. El actuador eléctrico con señal 4–20 mA permite integración con el BMS (Building Management System) de la planta para control de temperatura de espacios y equipos de proceso. Ver colección →
• Válvula de compuerta hierro nodular con cuña EPDM (DN80–DN400): Para aislamiento de secciones del circuito de agua de enfriamiento durante mantenimiento de equipos. La opción más económica y confiable para este servicio de baja agresividad química.
• Válvula check de doble placa hierro nodular (DN80–DN400): Protección de las bombas de agua de enfriamiento contra contraflujo. El cierre suave de la doble placa es ideal para sistemas de agua de gran caudal donde el golpe de ariete por cierre brusco puede dañar la instalación.
• Válvula de bola WCB o SS316 bridada (DN25–DN200): Para aislamiento de conexiones de equipos en el cuarto de máquinas — compresores de aire, bombas, intercambiadores de calor y equipos auxiliares.

Zona Verde — Gases Industriales: Estanqueidad Hermética Obligatoria

El nitrógeno (N₂) para purga de tanques y sistemas de transferencia, el dióxido de carbono (CO₂) para ajuste de pH en biorreactores y el oxígeno (O₂) para aireación son gases industriales cuyas válvulas deben garantizar estanqueidad total Clase VI — no por razones de higiene sino por razones de seguridad y pureza del gas. La válvula de bola es la única opción aceptable para aislamiento de gases industriales.

• Válvula de bola SS316 rosca NPT con asiento PTFE (DN15–DN50): Para distribución de N₂, CO₂ y aire comprimido de instrumentos en la planta. El PTFE resiste todos estos gases sin degradación. La estanqueidad Clase VI previene pérdidas de gas que representan tanto un costo económico como un riesgo de seguridad en el caso del O₂ y del CO₂ en espacios cerrados.
• Válvula de bola SS316 con actuador neumático NC (normalmente cerrada): Para corte automático de suministro de gas ante señal de detector de fuga, paro de emergencia o secuencia automatizada de purga de líneas de producto. La posición normalmente cerrada garantiza que ante falla del sistema de control, el suministro de gas se interrumpe — la posición de falla segura correcta para gases a presión.

Resumen de disponibilidad y documentación por zona

Cómo trabajamos con plantas farmacéuticas en México

Entendemos que los proyectos de ingeniería y mantenimiento en plantas farmacéuticas tienen dos interlocutores simultáneos con prioridades distintas: el ingeniero de proceso busca la solución técnica correcta para cada fluido y condición de operación, y el equipo de calidad verifica que esa solución cumple los requisitos GMP y tiene la documentación necesaria para la validación. En Cematic atendemos ambas necesidades:

• Para ingeniería de proceso: Asesoramos en la selección del tipo de válvula, material y configuración correctos para cada fluido y condición de su planta. Distinguimos claramente cuándo una válvula industrial es suficiente y cuándo se requiere una higiénica especializada — evitando tanto la subespecificación como el gasto innecesario en sobrespecificación.
• Para calidad y validación: Informamos con transparencia qué documentación técnica está disponible para cada válvula — MTR de material, fichas de elastómeros con referencias a estándares de farmacopea, planos dimensionales, manuales IOM — y cuándo la certificación de producto independiente (USP VI, 3-A, EHEDG) no está disponible en nuestra oferta actual, para que el equipo de validación pueda tomar la decisión informada sobre si la documentación disponible es suficiente para su protocolo específico.
• Para compras y proyectos: Cotización técnica formal con especificación detallada de materiales y documentación el mismo día hábil. Atendemos tanto pedidos de mantenimiento de válvulas individuales como listas de válvulas completas (valve list) de proyectos de expansión o nueva planta.

Industria farmacéutica en México — clientes que atendemos

• Laboratorios farmacéuticos nacionales: producción de medicamentos genéricos, especialidades farmacéuticas y OTC
• Plantas de multinacionales farmacéuticas con operaciones en México (manufactura y acondicionamiento)
• Plantas de biotecnología: producción de vacunas, biológicos y terapias celulares
• Plantas de cosméticos y productos de cuidado personal bajo GMP
• Plantas de dispositivos médicos con sistemas de agua purificada y ambientes controlados
• Contratistas de ingeniería especializados en proyectos farmacéuticos (validación, expansión y nueva planta)

¿Por qué elegir Cematic para su planta farmacéutica?

No prometemos lo que no tenemos. Suministramos válvulas de alta calidad con la documentación real disponible, informamos con claridad cuándo nuestras válvulas son la solución correcta y cuándo su proyecto requiere una fuente con certificaciones de producto independientes que actualmente no tenemos. Esta transparencia, combinada con la disponibilidad de stock en Ciudad de México y la asesoría técnica especializada para clasificar correctamente cada zona de su planta, es lo que nos diferencia como proveedor para la industria farmacéutica. Cotización técnica el mismo día hábil. Envíos a toda la república. Contáctenos por WhatsApp o a ventas@cematic.com.
