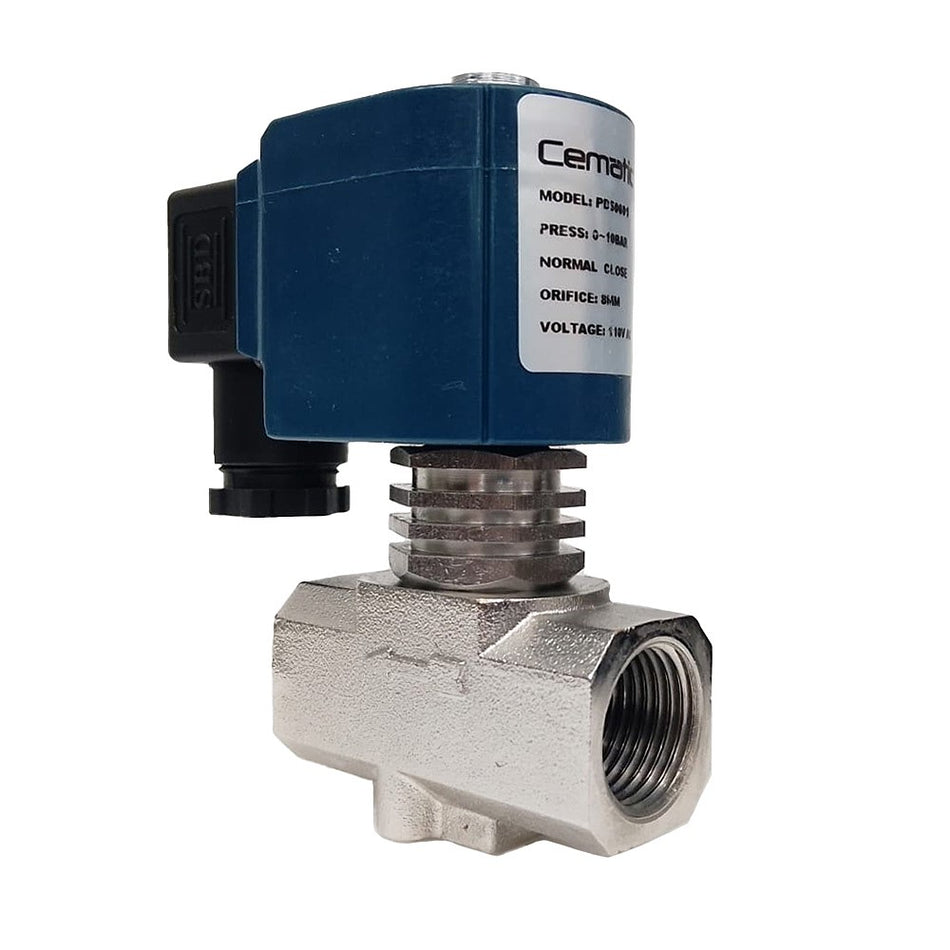

Válvulas para Vapor de Proceso e Industrial — Especificación Correcta para Cada Temperatura, Presión y Aplicación

El vapor como fluido industrial no tiene equivalente en versatilidad: transporta energía térmica con alta densidad calórica, puede generarse a partir de agua desmineralizada, y condensa liberando su calor latente exactamente donde se necesita. Por estas razones, el vapor está presente en prácticamente todas las industrias del país. Pero esta misma versatilidad del vapor como fluido implica una enorme diversidad de condiciones de operación —desde el vapor de baja presión a 110 °C de una autoclave de laboratorio hasta el vapor sobrecalentado a 540 °C y 170 bar de una turbina de potencia— que hacen imposible seleccionar "una válvula para vapor" de forma genérica. Cada rango de temperatura y presión, cada tipo de vapor (saturado, sobrecalentado, húmedo, limpio) y cada función de la válvula (aislamiento, regulación, control automático) define un tipo y material específico.

En Cematic suministramos válvulas para vapor en México con la especificación correcta para cada aplicación: asesoramos en la selección del tipo de válvula, material del cuerpo, material del sello de vástago y clasificación de presión adecuados para las condiciones exactas de su sistema de vapor. Stock disponible en Ciudad de México en las referencias de mayor rotación. Documentación técnica completa para mantenimiento e ingeniería de planta.

Tipos de vapor y sus condiciones — la primera decisión de especificación

Antes de seleccionar cualquier válvula, es necesario identificar el tipo de vapor en el punto de instalación:

El error más común en válvulas para vapor — y cómo evitarlo

El error más frecuente en la especificación de válvulas para vapor es seleccionar el material de sello incorrecto para la temperatura de operación. Las consecuencias van desde pérdidas de estanqueidad en semanas hasta fallas catastróficas por extrusión del asiento o destrucción del empaque del vástago:

• EPDM: Compatible con vapor saturado hasta 180 °C (10 bar aproximadamente). Por encima de esta temperatura el EPDM pierde elasticidad y se endurece permanentemente, perdiendo su capacidad de sellado. Es el elastómero correcto para vapor de baja y media presión en procesos alimentarios, farmacéuticos y de manufactura general.
• PTFE: Compatible con vapor hasta 220–230 °C. Por encima de esta temperatura el PTFE comienza a fluir (creep) bajo carga mecánica, causando la pérdida gradual del sellado del asiento. Correcto para vapor de media-alta presión donde el EPDM es insuficiente.
• Grafito expandido (Grafoil): El material de empaque de vástago estándar para vapor de alta presión y alta temperatura. Opera sin degradación hasta 450–500 °C y mantiene el sellado bajo los ciclos de expansión térmica del vástago. Obligatorio en cualquier válvula para vapor por encima de 200 °C.
• Asiento metálico (SS316 / Stellite): Para vapor sobrecalentado por encima de 250 °C donde ningún polímero puede mantener el sellado de forma confiable. El asiento metálico requiere mayor par de operación que el elastomérico pero ofrece vida útil indefinida en servicio de vapor de alta temperatura.
• NBR (nitrilo) y silicona: NUNCA usar en vapor. El NBR se destruye por hidrólisis en presencia de agua caliente y vapor. La silicona pierde resistencia mecánica rápidamente con vapor saturado. Son compatibles con aceites y fluidos orgánicos pero incompatibles con agua caliente y vapor.

Tipos de válvulas para vapor por función

Válvula de Asiento Inclinado — La Más Eficiente para Control Automático de Vapor

La válvula de asiento inclinado con actuador neumático es el estándar de la industria para control automático de vapor en ciclos frecuentes. Su diseño de obturador en ángulo —en lugar del eje perpendicular de la válvula de globo— genera una trayectoria de flujo más suave, menor caída de presión y un desgaste mínimo del sello incluso tras millones de ciclos de operación con vapor a alta temperatura. Es la válvula que los fabricantes de maquinaria de proceso —pasteurizadoras, autoclaves, máquinas de papel, inyectoras con calefacción de vapor— especifican de fábrica para el control de vapor en sus equipos.

• Material: Acero inoxidable 316 (para vapor limpio, alimentario y farmacéutico) o bronce (para vapor de baja presión en servicios generales)
• Sello: EPDM para vapor hasta 180 °C; PTFE para vapor hasta 220 °C
• Actuador: Neumático de simple efecto (normalmente cerrado o normalmente abierto) para operación ON/OFF o con posicionador para control modulante
• Vida útil: Hasta 5 millones de ciclos en servicio de vapor con EPDM; hasta 3 millones con PTFE
• Diámetros: DN10 a DN80 (⅜" a 3")
• Aplicaciones típicas: Control de temperatura en pasteurizadoras, esterilizadores, cilindros secadores de papel, moldes con calefacción de vapor, autoclaves, intercambiadores de calor de proceso

Ver colección completa de válvulas de asiento inclinado →

Válvula de Compuerta WCB — Aislamiento de Alta Presión y Gran Diámetro

Para aislamiento de líneas principales de vapor de alta presión y alta temperatura donde la válvula permanece mayormente en posición totalmente abierta o totalmente cerrada —y la regulación de caudal NO es su función— la válvula de compuerta de acero al carbono (WCB) es el estándar de la industria. Su característica más valiosa para servicio de vapor es la caída de presión prácticamente nula en posición totalmente abierta: el flujo de vapor no encuentra obstáculos en su trayectoria, eliminando la condensación inducida por caída de presión que se produce en válvulas de globo parcialmente abiertas.

• Material del cuerpo: ASTM A216 WCB (acero al carbono) para servicio hasta 425 °C; ASTM A217 WC6 o WC9 (cromo-molibdeno) para temperaturas hasta 540 °C
• Empaque de vástago: Grafito expandido estándar para alta temperatura — nunca PTFE en compuertas para vapor de alta presión
• Diseño: Vástago ascendente (OS&Y) para verificación visual de estado; cuña sólida o cuña flexible según servicio
• Clases de presión: ANSI 150 (hasta 19.6 bar a temperatura ambiente, reducida a temperatura), ANSI 300, ANSI 600, ANSI 900 y superiores para vapor de muy alta presión
• Diámetros: DN50 (2") hasta DN600 (24") y mayores
• Aplicaciones: Cabezales de distribución de vapor, líneas de vapor vivo de calderas, aislamiento de turbinas de proceso, bypass de válvulas de control, válvulas de bloqueo en plantas de generación eléctrica
• Normas: API 600 (diseño), API 598 (prueba de presión), ASME B16.34 (presión-temperatura)

Ver colección completa de válvulas de compuerta →

Válvula de Globo — Regulación Manual de Caudal de Vapor

La válvula de globo es la válvula de regulación por excelencia para servicio de vapor en puntos donde se requiere ajuste fino de caudal sin automatización. Su obturador de disco plano o parabólico sobre un asiento anular permite posiciones intermedias estables de forma mecánica —algo que la válvula de compuerta no puede hacer de forma confiable. El precio de esta capacidad de regulación es una mayor caída de presión que la compuerta, incluso en posición totalmente abierta, por el cambio de dirección de flujo dentro del cuerpo.

• Material: WCB para vapor a temperatura moderada; SS316 para vapor limpio; WC6/WC9 para alta temperatura
• Asiento: Metálico (SS316 o Stellite) para vapor de alta temperatura; PTFE para vapor hasta 200 °C donde se requiere mayor estanqueidad
• Conexiones: Roscado NPT (DN15–DN50) para instalaciones compactas; bridado ANSI 150/300 para líneas de proceso
• Aplicaciones: Regulación de caudal de vapor en equipos individuales, bypass manual de válvulas automáticas, puntos de reducción de presión manual, calentadores de tanques con serpentín de vapor

Válvula de Bola SS316 — Vapor Limpio Farmacéutico y Alimentario

El vapor limpio (clean steam) —generado a partir de agua purificada o desionizada en generadores de vapor sanitarios, sin aditivos de tratamiento de agua de caldera— es el fluido de esterilización SIP en industria farmacéutica y el vapor de contacto directo con alimentos en la industria alimentaria. Las válvulas para vapor limpio tienen requerimientos adicionales a los del vapor industrial convencional: superficie interior pulida para evitar adherencias, materiales aprobados FDA en todos los componentes en contacto con el fluido, y conexiones higiénicas (clamp o soldables) para inspección y limpieza.

• Válvula de bola SS316L clamp o soldable (DN15–DN50): Para puntos de aislamiento de líneas de vapor limpio en sistemas SIP farmacéuticos. Cuerpo y esfera en SS316L, asientos de PTFE de alta temperatura (resistente hasta 220 °C para autoclave a 134 °C / 3 bar). Superficie interior Ra ≤ 0.8 µm. Conexión clamp Tri-Clamp para desmontaje e inspección sin herramientas.
• Válvula de asiento inclinado SS316 clamp (DN15–DN50): Para control automático de vapor limpio en esterilizadores y autoclaves farmacéuticos donde se requieren millones de ciclos de operación con vapor a 134 °C. El actuador neumático permite integración con el controlador del esterilizador para secuencias automatizadas de calentamiento, esterilización, enfriamiento y secado.
• Válvula de diafragma SS316L para condensado de vapor limpio (DN15–DN50): Para manejo del condensado de vapor limpio donde se requiere drenaje completo del sistema sin zonas de retención de agua.

Válvula Check para Vapor y Condensado

Las válvulas de retención en sistemas de vapor tienen dos funciones críticas: prevenir el retorno de vapor al generador ante pérdida de presión, y evitar el retorno de condensado hacia las tuberías de vapor donde podría causar golpe de agua (water hammer).

• Check swing WCB bridado (DN25–DN300): Para líneas de distribución de vapor de media y alta presión. El disco oscilante abre con el flujo de vapor y cierra por gravedad ante cualquier reducción de presión. Empaque de grafito en el eje del disco para operación a alta temperatura.
• Check de resorte SS316 roscado (DN15–DN50): Para líneas de vapor limpio y condensado en instalaciones farmacéuticas y alimentarias. El resorte garantiza el cierre inmediato ante la mínima reducción de presión, independientemente de la orientación de instalación — crítico en sistemas de vapor limpio donde la trayectoria de tuberías puede ser vertical, horizontal o inclinada.

Condensado — el fluido más agresivo en un sistema de vapor

El condensado de vapor es, paradójicamente, uno de los fluidos más agresivos para tuberías y válvulas en sistemas de baja calidad de agua de caldera. El CO₂ disuelto en el agua de caldera se volatiliza con el vapor y se recombina con el condensado, formando ácido carbónico (H₂CO₃) que puede reducir el pH del condensado hasta 4–5 en sistemas sin tratamiento adecuado. A este pH, el condensado corroe el acero al carbono agresivamente.

Las válvulas en líneas de retorno de condensado deben considerarse en este contexto:

• Acero inoxidable 316: Primera opción para líneas de retorno de condensado con pH < 6 o con corrosión conocida por CO₂. El SS316 resiste el ácido carbónico en las concentraciones típicas del condensado.
• Acero al carbono WCB con tratamiento interno: Para líneas de condensado con agua de buena calidad (pH 8–9 con tratamiento de caldera adecuado) donde el costo del acero inoxidable no se justifica.
• Válvula de asiento inclinado SS316: Para control de retorno de condensado en sistemas de recuperación de condensado. La resistencia del SS316 al ácido carbónico y la capacidad de millones de ciclos de la válvula de asiento inclinado la hacen la opción estándar en este servicio.

Selección de válvula por rango de presión y temperatura de vapor

Industrias que atiende esta categoría

Industria Alimentaria y de Bebidas

El vapor es el fluido de calentamiento universal en procesamiento de alimentos: pasteurizadoras UHT (vapor indirecto a través de intercambiadores de placas), túneles de cocción de embutidos, retortas de esterilización de conservas, calentamiento de tanques de mezcla con serpentines de vapor, y sistemas de limpieza CIP con agua caliente generada por inyección directa de vapor. Las válvulas de asiento inclinado SS316 con EPDM son el estándar en estas aplicaciones por su compatibilidad con las regulaciones sanitarias y su resistencia a los ciclos continuos de vapor a 5–10 bar.

Industria Farmacéutica y Biotecnología

El vapor limpio (clean steam) es el agente de esterilización de referencia en la industria farmacéutica: esteriliza autoclaves, biorreactores, sistemas de tuberías de agua para inyección (WFI) mediante SIP, y cualquier equipo que entre en contacto con productos estériles. Las válvulas de vapor limpio en SS316L con conexiones clamp y documentación de conformidad FDA son la especificación obligatoria en este sector. Cematic suministra estas válvulas con los certificados de material y fichas técnicas de elastómeros requeridos por los protocolos de validación GMP (IQ/OQ/PQ).

Manufactura y Proceso Industrial

El vapor cura el hule en la industria automotriz (prensas de vulcanización a 150–180 °C / 6–10 bar), calienta moldes de inyección de plásticos, seca productos textiles, calefacciona espacios industriales mediante baterías de calefacción, y proporciona calor a intercambiadores en cientos de procesos de manufactura. Las válvulas de compuerta WCB para cabezales principales y válvulas de asiento inclinado con actuador neumático para control individual de cada equipo son la combinación estándar en estas plantas.

Generación de Energía

Las turbinas de vapor y los ciclos combinados utilizan vapor a las condiciones más extremas de todo el espectro industrial. Para los requerimientos de válvulas en plantas de generación de energía, consulte nuestra categoría especializada: Válvulas para Sector Energía →

Industria Química y Petroquímica

El vapor se usa como medio calefactor en reactores de síntesis, columnas de destilación, evaporadores de soluciones y reboilers. En refinerías y plantas petroquímicas, el vapor de alta presión (hasta 40 bar) también se inyecta directamente en procesos de craqueo y reformación. Las compuertas de acero al carbono WCB o Cr-Mo y las válvulas de globo con trim de Stellite son el estándar en estas condiciones.

HVAC y Climatización Industrial

Los sistemas de calefacción por vapor en edificios industriales, hospitales, hoteles y centros comerciales utilizan vapor de baja presión (0.5–4 bar / 112–151 °C) para calefacción de espacios mediante radiadores, baterías de calefacción en unidades manejadoras de aire (UMA) y calentadores de agua sanitaria. Las válvulas de asiento inclinado de bronce o SS316 con EPDM son el estándar para el control automático de estos circuitos desde termostatos o controladores de edificio (BMS).

Consideraciones de seguridad en sistemas de vapor

El vapor a presión almacena una energía potencial que puede ser catastrófica si se libera de forma descontrolada. La selección incorrecta de válvulas en sistemas de vapor no es solo un problema de mantenimiento — puede ser un riesgo de seguridad para el personal:

• Nunca use válvulas de bola convencionales con asiento de PTFE por encima de 180 °C: El PTFE fluye (creep) bajo la carga del asiento a alta temperatura, perdiendo gradualmente el sellado hasta que la fuga se vuelve incontrolable. En vapor a 15 bar, una fuga de asiento no es un problema de mantenimiento menor — es una emisión de vapor a 198 °C que puede causar quemaduras graves.
• Verifique siempre la clasificación de presión a la temperatura de operación: La clasificación ANSI 150 de una válvula WCB (19.6 bar a temperatura ambiente) se reduce a 12.1 bar a 250 °C y a 6.9 bar a 425 °C. Una válvula especificada a su presión máxima nominal puede estar subdimensionada para la temperatura de operación real del sistema.
• Purgue siempre el vapor antes de intervenir: Las válvulas de vapor deben tener rutas de purga o aislamiento doble que permitan despresurizar completamente el tramo antes de cualquier intervención de mantenimiento.
• El condensado atrapado provoca golpe de agua: Las líneas de vapor deben tener el drenaje de condensado correcto mediante trampas de vapor (steam traps) en los puntos bajos. Las válvulas de globo o compuerta parcialmente abiertas en líneas de vapor saturado húmedo pueden acumular condensado que, al entrar en la línea principal de vapor, genera golpe de agua con presiones de impacto que pueden exceder 100 veces la presión de trabajo normal.
