Actuador Eléctrico a Prueba de Explosión para Válvula — 1/4 Vuelta, ISO5211, IP66/IP68, ATEX / IECEx / CSA, 35 a 1500 NM

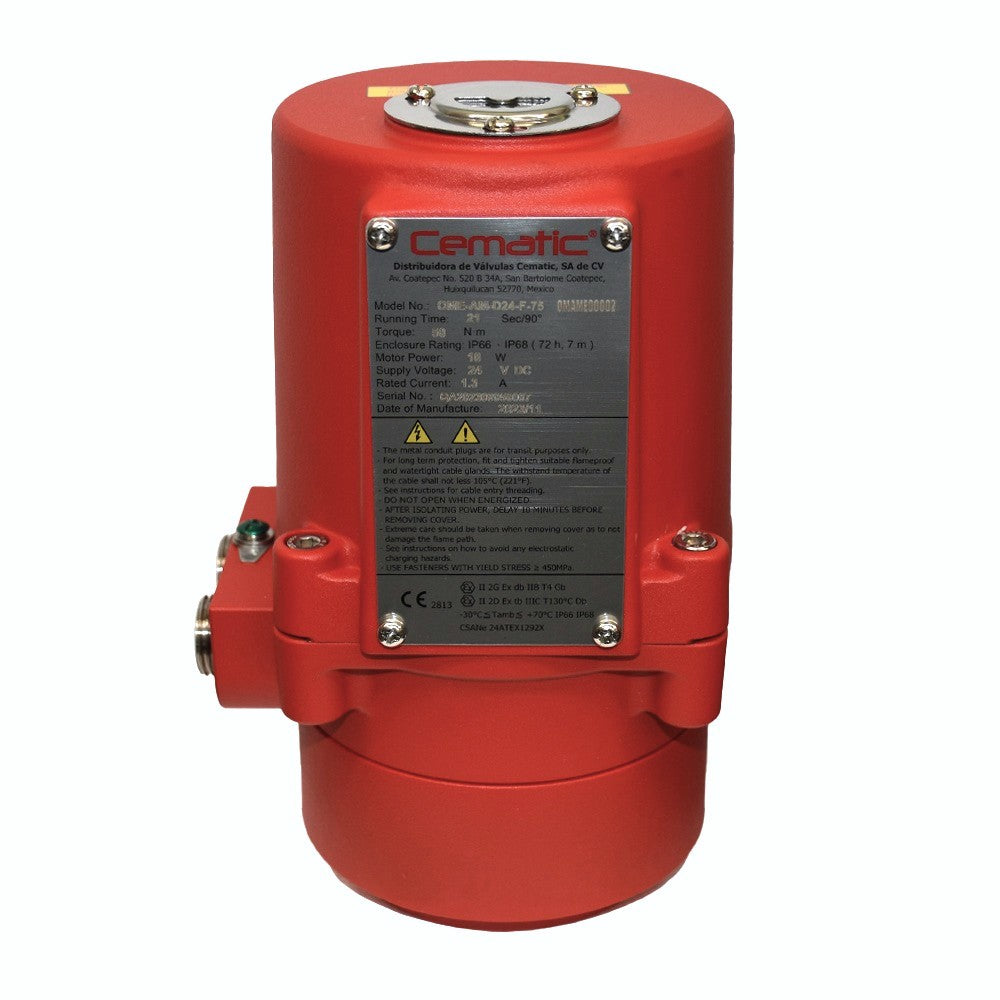

El actuador eléctrico a prueba de explosión para válvula de Cematic es el dispositivo estándar para la automatización de válvulas de bola y mariposa en zonas industriales clasificadas como peligrosas. Su encapsulado a prueba de llama y polvo combustible, además, garantiza que cualquier ignición interna quede contenida dentro del cuerpo del actuador.
Por lo que no puede desencadenar una explosión en la atmósfera exterior. Está certificado, además, bajo ATEX, IECEx y CSA. Por lo que cumple con los estándares internacionales para zonas 1, 2, 21 y 22 con gases del Grupo IIA/IIB y polvos del Grupo IIIC. Está disponible, además, en torques de 35 a 1500 NM y en modos On-Off o Modulante.
A diferencia del actuador eléctrico estándar de la gama OM, este modelo no incluye retorno por resorte. Por ello, la posición de la válvula ante una pérdida de suministro queda en el último estado comandado.
En cambio, cuando el proceso requiere cierre automático ante fallo eléctrico, se debe especificar el conjunto con actuador de retorno por resorte cierre a falla. Ver actuador a prueba de explosión con cierre a falla →
Por qué un actuador a prueba de explosión — y cuándo es necesario
Un actuador eléctrico estándar no es adecuado para zonas clasificadas porque sus componentes eléctricos internos pueden producir chispas o calentarse por encima de la temperatura de ignición del ambiente. El actuador eléctrico a prueba de explosión, en cambio, está construido con medidas de protección específicas para zonas clasificadas:
- Encapsulado a prueba de llama (Ex db): El cuerpo del actuador está diseñado para contener cualquier ignición interna. Las juntas y roscas de la carcasa, asimismo, están mecanizadas con tolerancias específicas que evitan la propagación de llama al exterior. Por ello, incluso si ocurre una chispa interna, la explosión queda contenida dentro del cuerpo del actuador.
- Protección contra polvo combustible (Ex tb): El encapsulado IP66/IP68, asimismo, impide que el polvo combustible entre en contacto con los componentes eléctricos internos. La temperatura superficial máxima (T130°C), además, está por debajo de la temperatura de ignición de los polvos combustibles más comunes.
- Sistema de engranajes autoblocante: El sistema de engranajes, asimismo, mantiene la posición de la válvula sin corriente continua. Por lo que el consumo en reposo es cero. Por lo que el consumo energético en reposo es cero y no se genera calor por fricción en el sistema de transmisión.
Zonas clasificadas donde aplica este actuador
La certificación ATEX/IECEx de este actuador lo habilita para las siguientes zonas, según el nivel de riesgo de la instalación:
- Zona 1 — presencia ocasional de gases explosivos: Zonas donde la atmósfera explosiva de gas puede estar presente de forma ocasional durante la operación normal. Por ello, es la zona más común en refinación, plantas de gas y proceso petroquímico. Por ello, el actuador cumple los requisitos de Zona 1 con gases del Grupo IIB.
- Zona 2 — presencia poco probable de gases explosivos: Zonas donde la atmósfera explosiva es poco probable en condiciones normales. En cambio, puede presentarse en condiciones anormales o de mantenimiento. Asimismo, el actuador cumple los requisitos de Zona 2 sin restricción adicional.
- Zona 21 y Zona 22 — polvos combustibles: Zonas con presencia de polvos combustibles en suspensión. La certificación Ex tb IIIC T130°C Db, además, cubre los polvos del Grupo IIIC. Por tanto, es el actuador correcto en plantas de polvo metálico, carbón, harina y azúcar.
On-Off vs. Modulante en zonas peligrosas
Este actuador, asimismo, está disponible en dos modos de control según los requisitos del proceso en la zona clasificada:
- On-Off: El actuador opera en dos posiciones — apertura total o cierre total — por señal eléctrica desde el sistema de control. Por ello, es la opción estándar en sistemas de aislamiento, corte y desvío en zonas peligrosas. La señal de control es digital, por lo que no requiere conversores de señal entre el área segura y la zona clasificada.
- Modulante: El actuador posiciona la válvula de forma proporcional a la señal 4-20 mA. En consecuencia, es la opción correcta en lazos de control PID dentro de zonas clasificadas. Asimismo, incluye retroalimentación de posición 4-20 mA para verificación desde el sistema de control.
Selección de torque
El torque del actuador, asimismo, debe ser superior al torque de operación de la válvula a la presión máxima de trabajo. La gama disponible, además, cubre desde pequeñas válvulas de bola hasta válvulas de mariposa de gran diámetro. A continuación se describe la gama disponible:
- OME-1 — 35 NM: Para válvulas de bola y mariposa en diámetros de 1/2" a 2". Incluye, además, palanca de override manual. Por ello, es el torque de entrada de la gama Ex-Proof para instalaciones de pequeño diámetro.
- OME-A / OME-AM — 50 NM: Para válvulas en diámetros de 2" a 3". El OME-A no incluye override manual; el OME-AM, en cambio, incluye palanca integrada. Asimismo, es el torque más compacto de la gama para diámetros intermedios.

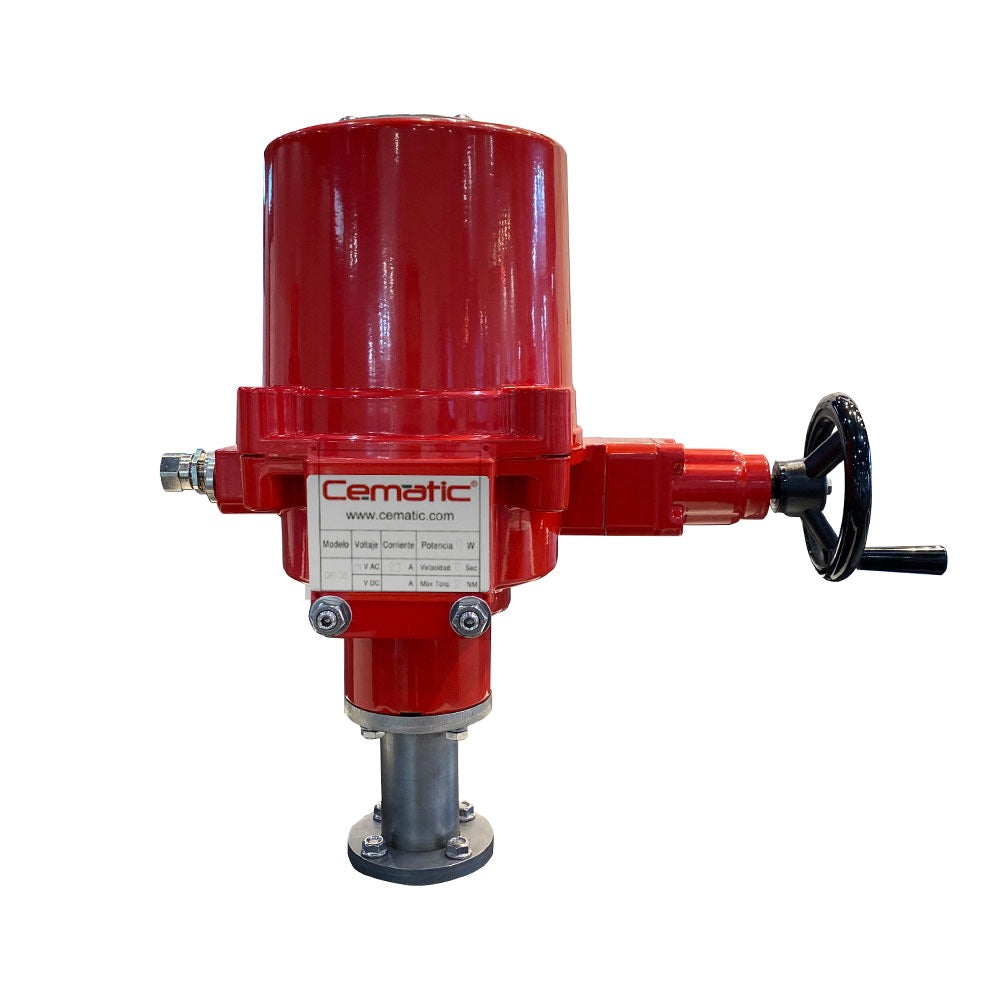

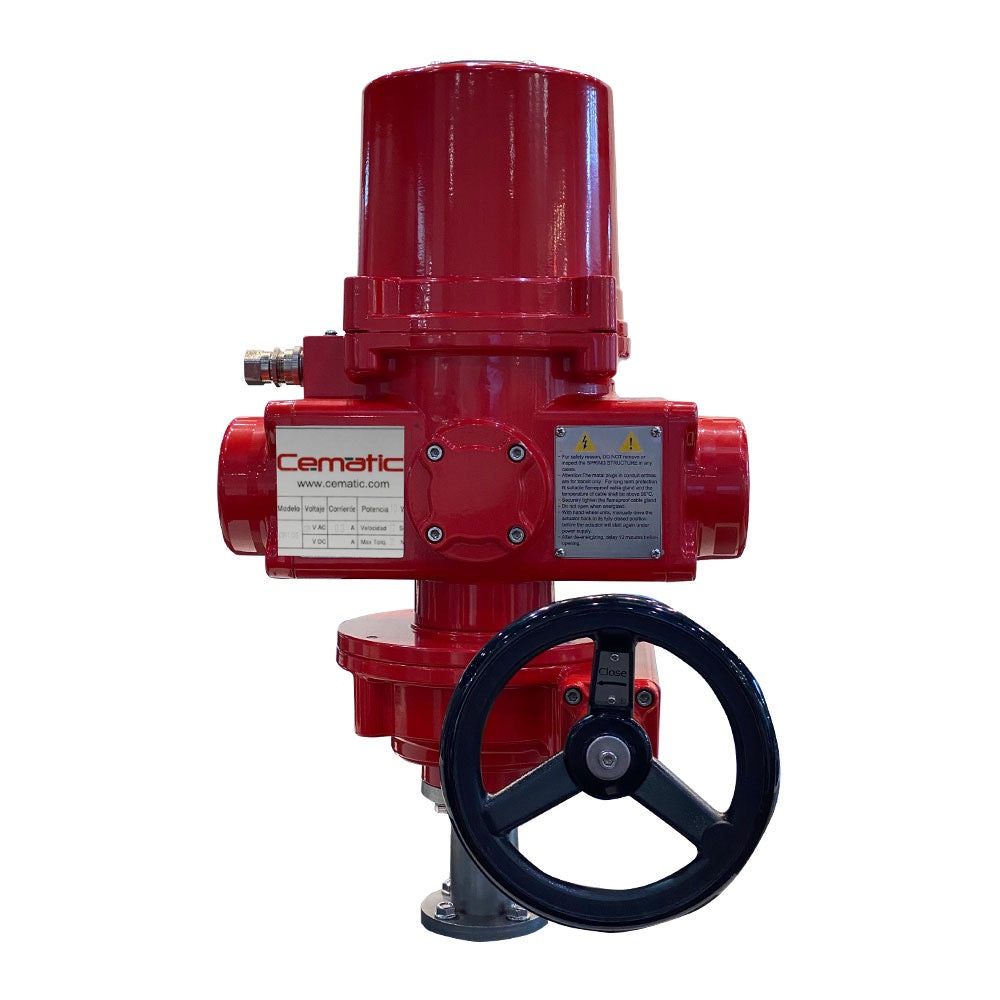

- OME-2 / OME-3 — 90 a 150 NM: Para válvulas de diámetros de 3" a 6" o válvulas que requieren más torque. Incluyen, además, volante de override manual y topes mecánicos ajustables.
- OME-4 a OME-6 — 400 a 650 NM: Para válvulas de mariposa de 6" a 12" o válvulas a alta presión diferencial. Asimismo, son los torques estándar en líneas industriales de proceso de gran diámetro.
- OME-7 / OME-8 — 1000 a 1500 NM: Para las aplicaciones de mayor torque en válvulas de gran diámetro o alta presión. Por ello, cubren los servicios industriales más exigentes de la gama Ex-Proof.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de actuador | Eléctrico a prueba de explosión — sin retorno por resorte |
| Tipo de movimiento | 1/4 de vuelta (90°) |
| Modos de control | On-Off / Flotante (estándar) | Modulante (opción) |
| Torques disponibles | 35 / 50 / 90 / 150 / 400 / 500 / 650 / 1000 / 1500 NM |
| Voltajes disponibles | 12 VDC / 24 V AC / 24 V DC / 110-120 V AC / 220-240 V AC |
| Cubierta | Aleación de aluminio con recubrimiento en polvo seco |
| Protección encapsulado | IP66 / IP68 (7 m / 72 hrs) |
| Ciclo de trabajo | 30% |
| Temperatura ambiente | -30 °C a +70 °C |
| Humedad relativa | 30% a 95% |
| Entradas conduit | 1/2" NPT (estándar) |
| Montura | ISO5211 |
| Clase de aislamiento motor | Clase F |
| Protección térmica motor | Integrada |
| Indicador de posición | Visual mecánico incluido en todos los modelos |
| Override manual | Palanca (OME-1, OME-AM) / Volante (OME-2 a OME-8) / Sin override (OME-A) |
Certificaciones de zonas peligrosas
| Norma | Marcado | Temperatura ambiente |
|---|---|---|
| ATEX (Unión Europea) | II 2 GD Ex db IIB T4 Gb / Ex tb IIIC T130°C Db | -30°C a +70°C |
| IECEx (Internacional) | Ex db IIB T4 Gb / Ex tb IIIC T130°C Db | -30°C a +70°C |
| CSA (Norteamérica) — Zona | AEx/Ex Clase I Zona 1 db Grupos IIA, IIB T4 | -30°C a +70°C |
| CSA (Norteamérica) — División | Clase I Div. 1 Grupos C, D T4 / Clase II Div. 1 Grupos E, F, G T130°C | -30°C a +70°C |
Aplicaciones del actuador eléctrico a prueba de explosión
Industria Petroquímica y Refinación
El actuador eléctrico a prueba de explosión es el componente estándar para la automatización de válvulas en plantas de refinación y proceso petroquímico. Las certificaciones ATEX/IECEx/CSA, asimismo, lo habilitan para las zonas clasificadas más comunes en ese sector.
Por lo que no se requieren barreras de seguridad adicionales en la señal de control. Por ello, es el actuador correcto en sistemas de corte y regulación de hidrocarburos en zonas 1 y 2.
Plantas de Gas Natural y GLP
En instalaciones de gas natural, GLP y biogás, este actuador, asimismo, controla válvulas en atmósferas potencialmente explosivas con plena seguridad normativa. Su certificación para gases del Grupo IIB, asimismo, cubre el gas natural, el propano y los vapores de los solventes más comunes en esas instalaciones.
En consecuencia, es el actuador de referencia en estaciones de compresión, distribución y almacenamiento de gas.
Industria Química con Fluidos Inflamables
En plantas de síntesis química, almacenamiento y manejo de solventes y productos inflamables, este actuador permite la automatización de válvulas en zonas clasificadas. La versión Modulante, además, es la opción correcta en lazos de control de caudal donde la regulación continua es un requisito.
Por ello, es el actuador a prueba de explosión de mayor versatilidad para la industria química. Por ello, es el actuador a prueba de explosión de mayor versatilidad para la industria química.
Minería y Procesos con Polvos Combustibles
En plantas de procesamiento de minerales y producción de harina, azúcar y otros polvos combustibles, la certificación Ex tb IIIC T130°C Db, además, habilita este actuador para zonas 21 y 22. Asimismo, su temperatura superficial máxima de 130°C está por debajo de la temperatura de ignición de los polvos del Grupo IIIC.
En consecuencia, es el actuador estándar en instalaciones donde la protección frente a polvos combustibles es un requisito normativo de la planta.
Plantas de Energía y Cogeneración
En plantas de generación con combustibles fósiles o biomasa, este actuador, además, automatiza válvulas en zonas con presencia de vapores o gases inflamables. Su rango hasta 1500 NM, además, cubre válvulas de gran diámetro en líneas de proceso de energía.
Por ello, es adecuado para control de vapor, agua de caldera y líneas de combustible en plantas de cogeneración con zonas clasificadas.
Para la gama completa de actuadores a prueba de explosiones, ver colección actuadores Ex-Proof →
