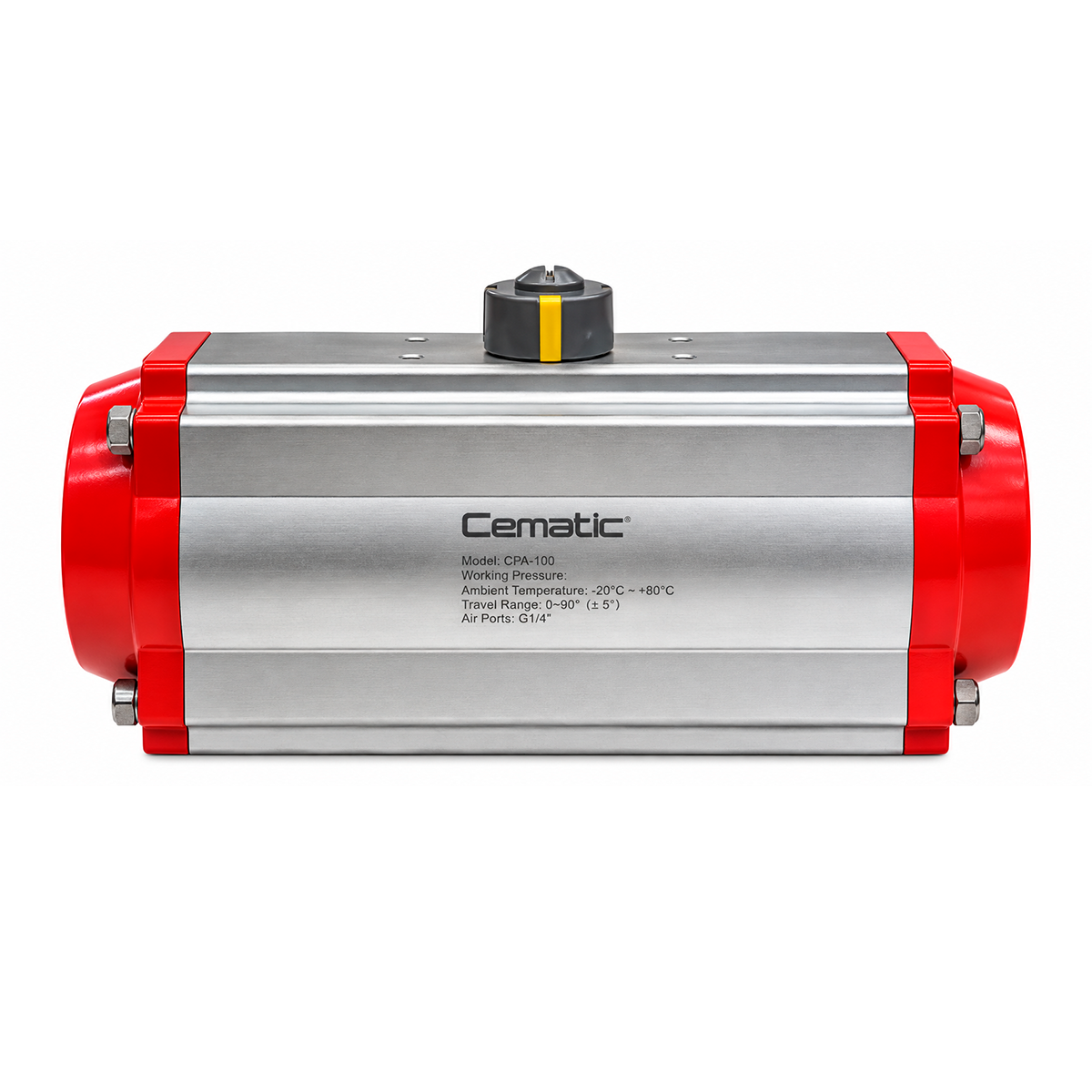

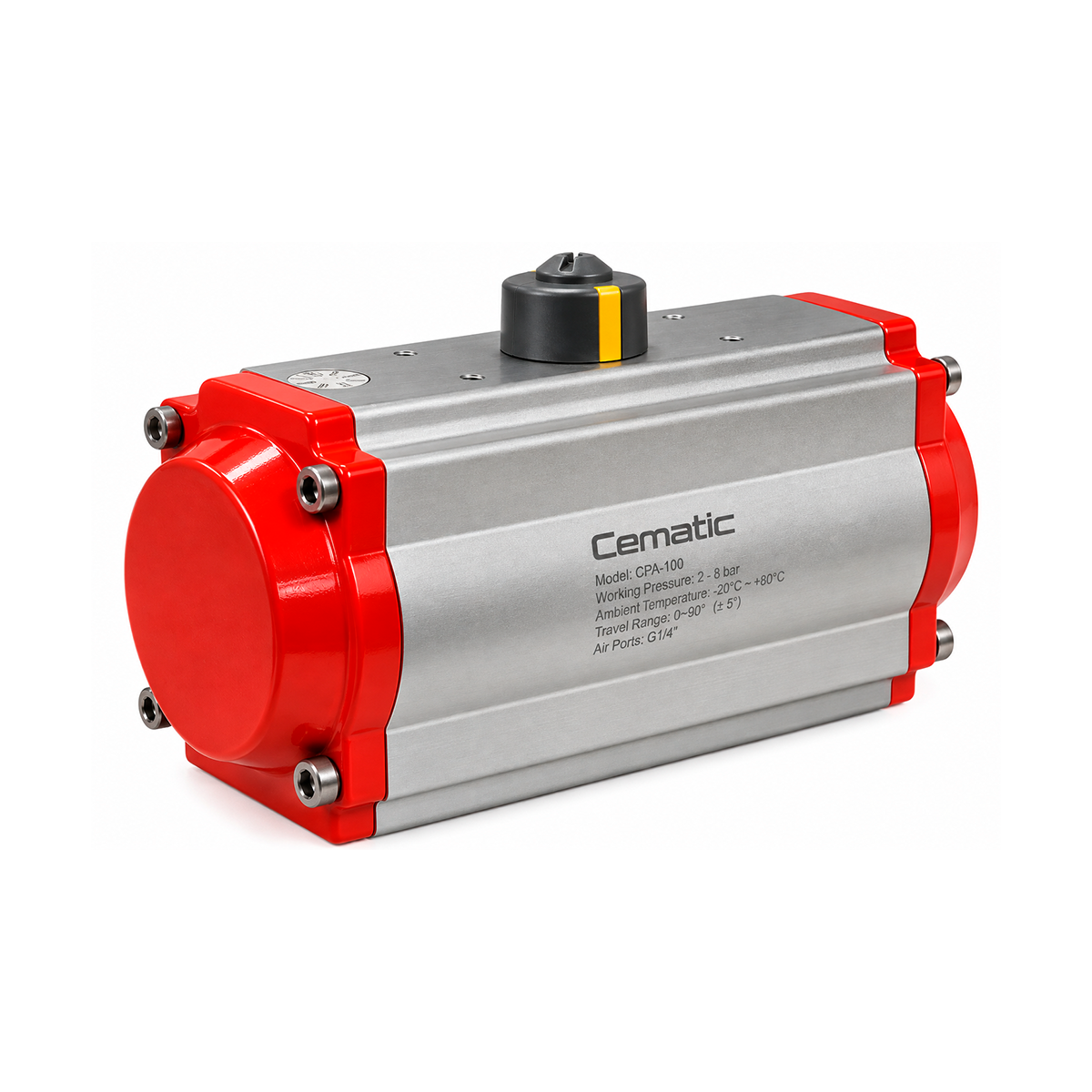

Actuador Neumático de Simple Efecto para Válvula — Falla Segura NC o NO, ISO 5211, 15 Modelos PACS032 a PACS270
El actuador neumático de simple efecto es el mecanismo de automatización estándar para válvulas de mariposa y de bola en procesos donde la falla segura es un requerimiento de seguridad — ante pérdida del suministro de aire comprimido o de la señal de control, el resorte mecánico interno lleva la válvula a una posición predefinida (cerrada o abierta) sin dependencia de componentes electrónicos activos ni de suministro de energía. La configuración NC (Normalmente Cerrado) cierra la válvula ante falla — estándar en servicios de gas, vapor y fluidos peligrosos. La configuración NO (Normalmente Abierto) abre la válvula ante falla — estándar en servicios de refrigeración, enfriamiento y procesos donde el flujo debe mantenerse ante una emergencia.
Disponible en 15 modelos desde PACS032 hasta PACS270, cubriendo válvulas de mariposa y bola desde diámetros pequeños (2") hasta grandes (24"+) con montaje directo ISO 5211 sin adaptadores.
Simple efecto vs. doble efecto — cuándo especificar cada uno
| Criterio | Simple Efecto ← Este producto | Doble Efecto |
|---|---|---|
| Falla segura por resorte mecánico | ✅ Sí — el resorte cierra (NC) o abre (NO) ante falla de aire | ❌ No — permanece en última posición ante falla de aire |
| Requerimiento de seguridad de proceso | ✅ Primera opción — gas, vapor, fluidos peligrosos | Solo cuando la última posición es el estado seguro |
| Consumo de aire comprimido | Mayor — el resorte opone resistencia al movimiento activo | ✅ Menor — aire solo en la dirección de movimiento |
| Par de operación disponible | Menor — el resorte resta par disponible para operar la válvula | ✅ Mayor — todo el par del actuador disponible en ambas direcciones |
| Velocidad de operación | Apertura y cierre a diferentes velocidades — el resorte determina la velocidad en una dirección | ✅ Control independiente de velocidad en ambas direcciones |
| Válvulas grandes con alto par | ⚠️ Verificar par neto disponible vs. par requerido de la válvula | ✅ Primera opción para válvulas de gran diámetro o alta presión |
| Costo relativo | ✅ Similar — mismo precio base, diferente configuración interna | Similar |
NC vs. NO — definir la posición de falla segura antes de ordenar
La posición de falla segura es la decisión más importante al especificar un actuador de simple efecto. Debe definirse por el análisis de riesgo del proceso — no por conveniencia operativa:
- Normalmente Cerrado (NC) — falla cierra: El resorte cierra la válvula cuando no hay aire. La válvula permanece abierta mientras haya suministro de aire y señal de apertura. Ante cualquier falla — pérdida de aire, falla del compresor, rotura de tubería de aire — la válvula cierra automáticamente. Primera opción para: gas natural y GLP (cierre ante falla evita fuga), fluidos peligrosos o tóxicos, dosificación de reactivos donde el exceso es peligroso, válvulas de bloqueo en sistemas de seguridad.
- Normalmente Abierto (NO) — falla abre: El resorte abre la válvula cuando no hay aire. La válvula permanece cerrada mientras haya suministro de aire y señal de cierre. Ante cualquier falla, la válvula abre automáticamente. Primera opción para: sistemas de refrigeración donde el flujo debe mantenerse (fallo cerrado detendría el enfriamiento), by-pass de equipos de seguridad, sistemas de enfriamiento de emergencia, procesos donde interrumpir el flujo es más peligroso que continuarlo.
La misma válvula física puede configurarse como NC o NO — la diferencia es la orientación del resorte interno y la posición de la solenoide de control. Especificar NC o NO al ordenar.
Conexión de aire — puertos G y presión de trabajo
La presión de suministro de aire recomendada es 4 a 7 bar (58 a 100 psi). El par de operación del actuador aumenta proporcionalmente con la presión de suministro — siempre verificar el par neto disponible a la presión mínima garantizada de la red de aire, no solo a la presión máxima.
Selección del modelo correcto — criterios
Para seleccionar el modelo PACS correcto para una válvula específica:
- Paso 1 — Par requerido de la válvula: Obtener el par máximo de operación de la válvula a la presión diferencial máxima del proceso. Este dato está en la ficha técnica de cada válvula Cematic o puede calcularse con el equipo técnico.
- Paso 2 — Factor de seguridad mínimo 1.25×: El par del actuador seleccionado debe ser al menos 1.25 veces el par máximo de la válvula — verificar a la presión mínima garantizada de la red de aire (no a la máxima).
- Paso 3 — Montaje ISO 5211: Verificar que el montaje J o K del modelo seleccionado (F03, F05, F07, F10, F12, F14, F16) sea compatible con la montura ISO 5211 de la válvula.
- Paso 4 — NC o NO: Definir la posición de falla segura del proceso y especificar la configuración correspondiente al ordenar.
Cematic realiza la selección del actuador correcto para cada combinación de válvula y condiciones de proceso sin costo adicional. Comparta el modelo de válvula, diámetro, presión diferencial máxima y posición de falla segura requerida.
Accesorios compatibles
- Solenoide de control 24 VDC / 110 VAC / 220 VAC: Para señal de apertura/cierre desde PLC o sistema de control
- Caja de finales de carrera: Señal de confirmación de posición abierto/cerrado al PLC — 2 microswitch o sensores magnéticos
- Posicionador electroneumático 4–20 mA: Para control modulante proporcional — posiciona la válvula en cualquier punto entre 0° y 90°
- Reguladores de caudal (speed controllers): Ajuste de velocidad de apertura y cierre independientemente
- Filtro regulador de aire: Regulación y filtrado del suministro de aire al actuador — recomendado en todos los casos
Válvulas Cematic compatibles
- ✅ Válvulas de mariposa wafer hierro — serie estándar y Serie 200
- ✅ Válvulas de mariposa tipo Lug ANSI 150 y DIN PN16
- ✅ Válvulas de mariposa alto rendimiento — doble excentricidad Clase 150, 300 y 600
- ✅ Válvulas de mariposa PVC wafer
- ✅ Válvulas de bola SS316 y WCB — bridadas y roscadas con ISO 5211
- ✅ Válvulas de bola anticorrosivas PFA
- ✅ Válvulas de bola segmentada en V
- ✅ Cualquier válvula con montura ISO 5211 compatible con los montajes F03 a F16
Para el actuador de doble efecto, ver actuador neumático doble efecto →
Para conjuntos válvula + actuador neumático ya ensamblados, ver válvulas con actuador neumático →
