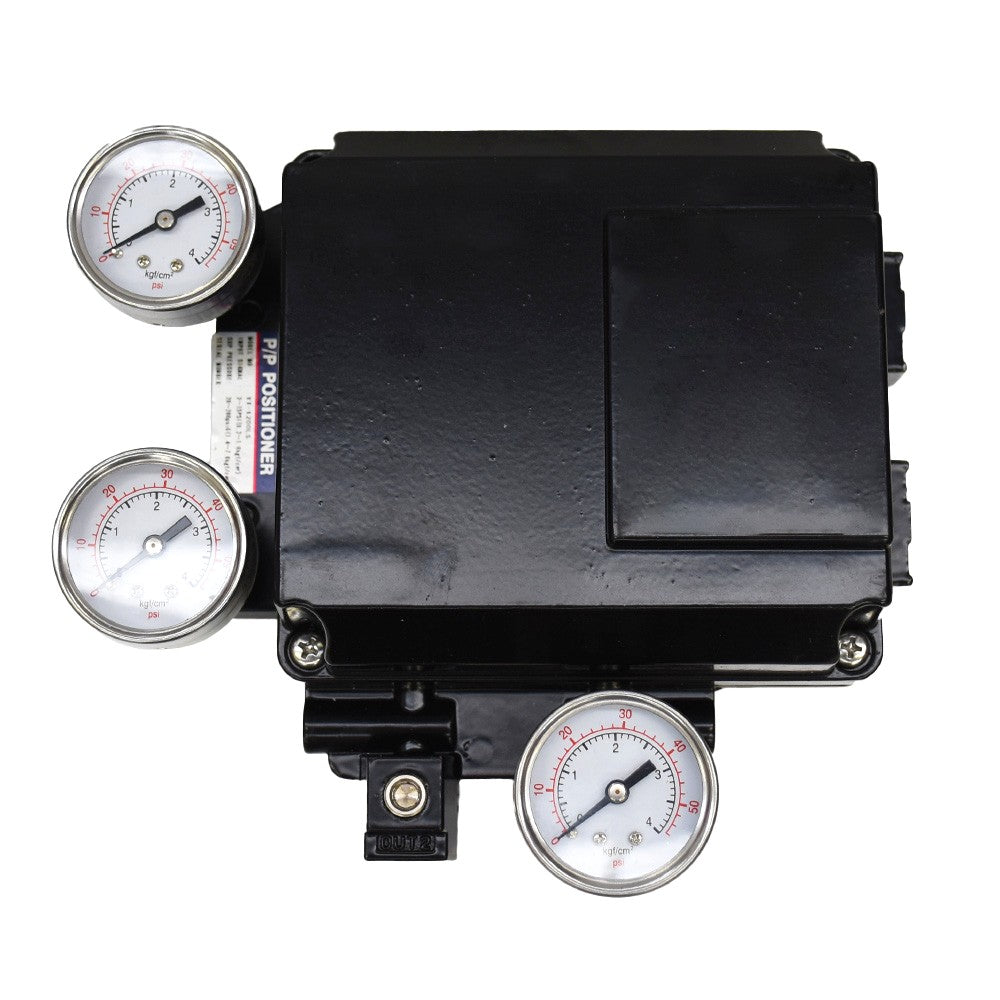

Posicionador Neumático Lineal Simple Acción — Señal de Entrada 0.2-1 bar, Sin Señal Eléctrica, IP66, Cuerpo de Aluminio

El posicionador neumático lineal simple acción de Cematic posiciona actuadores lineales de válvulas de globo y diafragma utilizando únicamente señal neumática de entrada — sin conexión eléctrica.

A diferencia de los posicionadores electroneumáticos que requieren señal 4-20 mA, este modelo recibe directamente la señal del controlador neumático en el rango 0.2-1 bar y la convierte en la presión de pilotaje para el actuador.

Es la especificación correcta en sistemas de control neumático legacy, en instalaciones donde la ausencia de señal eléctrica es un requisito de diseño, o cuando el presupuesto no justifica un posicionador electroneumático. Su cuerpo de aluminio con protección IP66, además, garantiza durabilidad en entornos con presencia de humedad.

Neumático puro — por qué este posicionador no necesita señal eléctrica aunque opere en zonas clasificadas

La ausencia de señal eléctrica es el diferenciador principal de este posicionador frente al resto del catálogo. A continuación se describen las situaciones donde esa característica es la especificación correcta, pues no siempre se dispone de señal eléctrica o no siempre conviene usarla:

• Plantas con sistemas de control neumático legacy — ya que el controlador emite señal 0.2-1 bar directamente: Muchas instalaciones industriales antiguas utilizan controladores neumáticos que emiten señal en el rango 0.2-1 bar (3-15 psi). Este posicionador se conecta directamente a esa señal, por ello no requiere convertidores adicionales. Por tanto, es la opción más simple y económica para esas instalaciones.
• Instalaciones donde la señal eléctrica no está disponible en campo — dado que la red de control es completamente neumática: En algunos puntos de proceso alejados del sistema de control, es más económico tender tuberías de aire que cableado eléctrico. El posicionador neumático, igualmente, permite extender el sistema de control a esos puntos sin infraestructura eléctrica.

Casos donde la ausencia de señal eléctrica es también un requisito de diseño o seguridad

• Requisitos de seguridad intrínseca donde se prefiere eliminar cualquier componente eléctrico, dado que el posicionador neumático no genera corriente: En algunas instalaciones, la normativa o el criterio de diseño prefieren eliminar cualquier fuente de energía eléctrica en la zona de proceso.

El posicionador neumático puro no genera ni conduce corriente eléctrica, por tanto es intrínsecamente seguro por diseño sin necesidad de certificación Ex adicional.

• Proyectos con restricción presupuestaria donde el posicionador electroneumático es innecesario, pues la señal neumática ya está disponible: Cuando el sistema de control ya dispone de señal neumática 0.2-1 bar y no se requieren funciones de diagnóstico ni comunicación digital, este posicionador es la opción de menor costo.

El ahorro frente al posicionador electroneumático es significativo, aunque la funcionalidad sea menor.

Simple acción — qué significa para el posicionador y cuándo es la configuración correcta según el actuador

El simple acción define el comportamiento del conjunto ante una variación de la señal de pilotaje. Es el criterio más importante al especificar el posicionador, pues debe coincidir con el tipo de actuador:

• Simple acción — correcto cuando el actuador usa el aire para moverse en una dirección y un resorte para volver, pues el posicionador solo controla una cámara: El posicionador de simple acción regula la presión de la cámara activa del actuador. Por ello, es la configuración estándar en válvulas de globo con actuador de diafragma de simple efecto.
• No correcto para actuadores de doble acción — ya que esos requieren control en ambas cámaras: Si el actuador es de doble acción, el posicionador de simple acción no puede controlarlo correctamente. En esos casos, se debe especificar el posicionador neumático de doble acción. Aunque la diferencia parezca menor, especificar incorrectamente el tipo de acción genera pérdida de control.

Especificaciones técnicas que definen los límites del posicionador neumático lineal simple acción

Posicionador neumático vs. electroneumático — tabla comparativa para seleccionar el correcto ya que el sistema de control determina cuál usar

Aplicaciones principales del posicionador neumático lineal simple acción donde no hay señal eléctrica disponible

• Control de válvulas de globo en plantas con sistemas de control neumático legacy donde la señal es 0.2-1 bar: En industrias como la química, petroquímica y energética con sistemas de control instalados antes de los años 90, el controlador emite directamente señal neumática 0.2-1 bar. El posicionador neumático, además, se conecta a esa señal sin convertidores adicionales. Es, asimismo, la opción de menor costo para modernizar la calibración de esas válvulas sin reemplazar el sistema de control.
• Instalaciones de tratamiento de agua y aguas residuales donde la señal neumática es el estándar existente: En plantas de tratamiento con infraestructura neumática establecida, este posicionador se integra directamente en el sistema sin necesidad de añadir cableado eléctrico. El IP66 garantiza, igualmente, la resistencia necesaria en entornos con humedad y vapores propios de esas instalaciones.

Aplicaciones en zonas sin señal eléctrica y modernización de instalaciones neumáticas existentes

• Procesos industriales donde se requiere eliminar la señal eléctrica en campo por razones de diseño: En algunas plantas, el criterio de diseño establece que no deben existir componentes eléctricos activos en determinadas zonas de proceso. El posicionador neumático cumple ese requisito: opera únicamente con aire comprimido sin fuentes de energía eléctrica.
• Modernización de válvulas manuales en instalaciones con tuberías de aire comprimido disponibles: Cuando una instalación tiene red de aire comprimido y un controlador neumático, convertir una válvula manual a control proporcional con este posicionador es la opción de menor costo. No requiere, por tanto, infraestructura eléctrica ni certificación Ex adicional para la zona.
• Generación de energía y sistemas de vapor donde el posicionamiento lineal sin electricidad es una ventaja: En plantas de energía con actuadores lineales en líneas de vapor y agua de calderas, este posicionador controla la válvula desde el sistema de control neumático existente. El consumo de aire de 2.5 LPM, finalmente, es muy bajo y no representa una carga significativa para el compresor de la planta.

Para la gama completa de posicionadores, ver colección posicionadores →

Ficha Técnica
