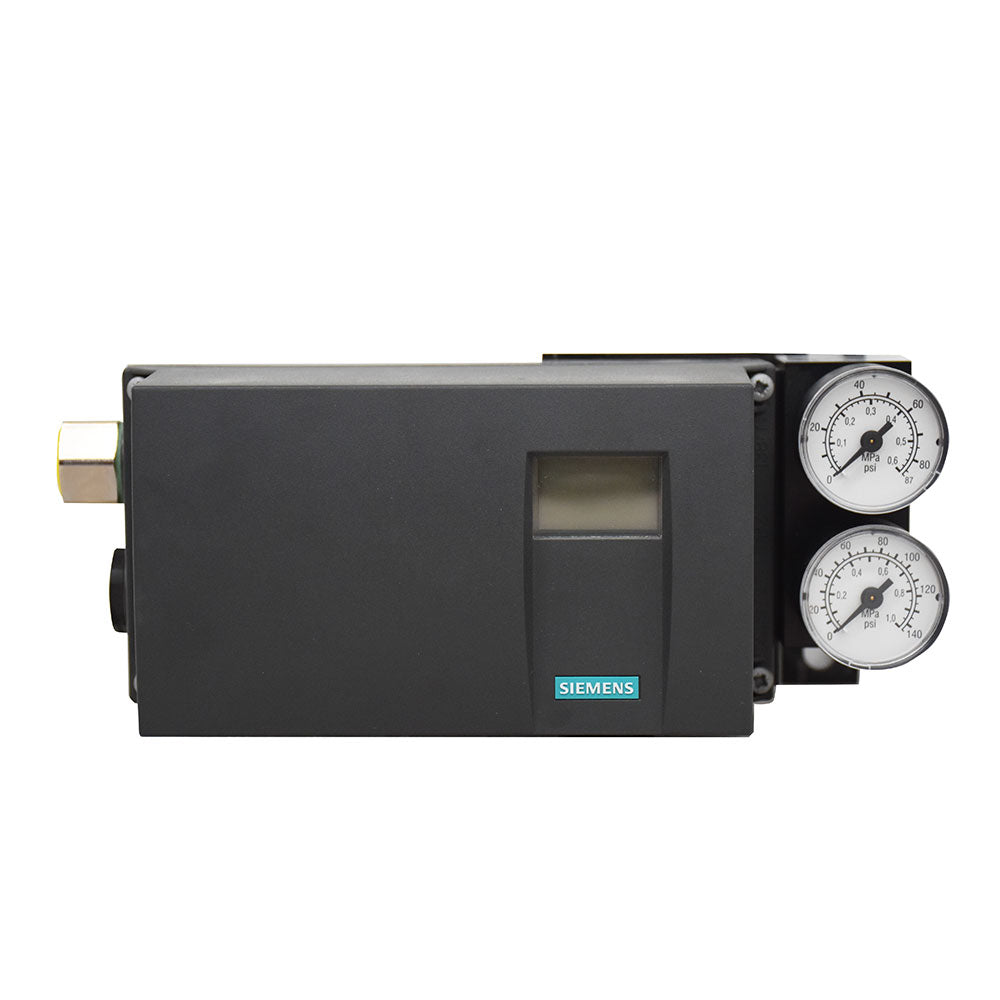

Posicionador Electroneumático SIEMENS SIPART PS2 Simple Acción — Policarbonato, IP66/NEMA 4X, 4-20 mA, -30°C a 80°C

El posicionador electroneumático SIPART PS2 SIEMENS de simple acción es el posicionador inteligente de referencia en la industria de proceso a nivel mundial. A diferencia de los posicionadores genéricos del mercado, el SIPART PS2 está respaldado por la plataforma tecnológica y el soporte global de Siemens, por tanto garantiza disponibilidad de repuestos, actualizaciones de firmware y soporte técnico a largo plazo.

El cuerpo de policarbonato con protección IP66 y certificación NEMA 4X lo hace adecuado para instalaciones en exteriores e interiores con presencia de lluvia, polvo y humedad. Su rango de temperatura de operación de -30°C a 80°C, además, supera el rango de la mayoría de los posicionadores del catálogo, dado que cubre tanto climas extremadamente fríos como entornos industriales de alta temperatura.

Por qué el SIPART PS2 es la especificación estándar en plantas con sistemas DCS Siemens

El SIPART PS2 es el posicionador de referencia en instalaciones que utilizan sistemas de control Siemens — SIMATIC PCS 7, SIMATIC S7 y otros — pues la integración entre el posicionador y el sistema de control del mismo fabricante está optimizada. A continuación se describen las ventajas de esa integración, pues son relevantes para el ingeniero que especifica el posicionador:

• Integración nativa con DCS y PLC Siemens — ya que la parametrización se realiza desde el mismo entorno de ingeniería: El SIPART PS2 se integra directamente con SIMATIC PCS 7 y Step 7 sin conversores ni configuraciones adicionales. En consecuencia, el técnico de instrumentación puede configurar, calibrar y diagnosticar el posicionador desde la misma herramienta de ingeniería que usa para el resto de la instrumentación de la planta.
• Soporte técnico y repuestos a largo plazo — dado que Siemens garantiza disponibilidad de partes por décadas: El SIPART PS2 es un producto Siemens con ciclo de vida largo y soporte documentado. A diferencia de los posicionadores genéricos, Siemens mantiene disponibilidad de repuestos y actualizaciones aunque el producto tenga años de instalación. En consecuencia, el costo total de propiedad del instrumento es menor a largo plazo.
• Compatibilidad con protocolos de comunicación estándar de la industria — para integración con cualquier marca de DCS: El SIPART PS2 es compatible con señal analógica 4-20 mA estándar, se integra igualmente con sistemas DCS y PLC de cualquier fabricante — Emerson, Honeywell, ABB, Yokogawa — sin restricciones de protocolo.

Policarbonato y IP66/NEMA 4X — cuándo este cuerpo es la especificación correcta frente al aluminio

La elección del material del cuerpo del posicionador depende del entorno de instalación y los requisitos del proyecto. El policarbonato tiene ventajas específicas frente al aluminio, aunque no es el material correcto en todas las aplicaciones:

• Policarbonato — correcto en entornos con atmósferas corrosivas donde el aluminio se degrada: El policarbonato no se corroe ni se oxida en presencia de vapores ácidos, álcalis y ambientes salinos. Es la especificación correcta en plantas costeras, plantas de tratamiento de aguas con cloro y ambientes con vapores agresivos. El aluminio, en cambio, puede presentar corrosión superficial que compromete el sellado del instrumento a largo plazo.
• NEMA 4X — estándar de la industria norteamericana, ya que equivale a IP66 con resistencia adicional a la corrosión: La certificación NEMA 4X garantiza hermeticidad ante chorros de agua a presión y resistencia a la corrosión.

Es el estándar requerido en muchas especificaciones de instrumentación de plantas petroquímicas y de proceso en México, EE.UU. y Canadá, puesto que las normas de ingeniería de esas plantas hacen referencia a NEMA en lugar de IP.

• Peso reducido — dado que el policarbonato es más ligero que el aluminio: El menor peso facilita la instalación sobre actuadores pequeños y la sujeción en posiciones donde el peso del posicionador es una consideración. Igualmente, reduce el esfuerzo sobre las conexiones del actuador en instalaciones con vibración.

Simple acción — comportamiento ante corte del suministro neumático

El posicionador de simple acción es compatible con actuadores de simple efecto — resorte retorno. Este es el criterio más importante al especificar el posicionador, pues debe coincidir con el tipo de actuador del sistema:

• Simple acción — correcto cuando el actuador tiene resorte de retorno: El posicionador de simple acción regula la presión de la cámara activa del actuador. Ante un corte del suministro neumático, el resorte devuelve el actuador a la posición de seguridad predefinida. Por ello, es la especificación estándar en válvulas de control con actuador de diafragma de simple efecto y en válvulas de corte con cierre a falla.
• No compatible con actuadores de doble acción — ya que esos requieren posicionador de doble acción: Si el actuador es de doble efecto, se debe especificar el SIPART PS2 de doble acción. Aunque la señal 4-20 mA sea la misma, el posicionador de simple acción no puede controlar correctamente un actuador de doble efecto.

Especificaciones técnicas del posicionador SIEMENS SIPART PS2 simple acción

SIPART PS2 vs. posicionador genérico — tabla comparativa para justificar la especificación de marca

Aplicaciones principales del posicionador SIEMENS SIPART PS2 en la industria de proceso

• Plantas con DCS Siemens SIMATIC PCS 7 donde la estandarización de instrumentación es un requisito: En plantas que utilizan SIMATIC PCS 7 como sistema de control, el SIPART PS2 es el posicionador estándar que se integra sin configuración adicional. La estandarización de la instrumentación con el mismo fabricante del DCS, además, simplifica el mantenimiento y la formación del personal técnico.
• Instalaciones en exteriores o con ambientes húmedos donde la certificación NEMA 4X es un requisito de especificación: En plantas petroquímicas, refinerías y plantas de proceso en México y EE.UU. con especificaciones de instrumentación que hacen referencia a NEMA 4X, el SIPART PS2 cumple ese requisito directamente. El cuerpo de policarbonato, igualmente, resiste la corrosión de los ambientes costeros y con vapores agresivos.
• Control de válvulas de control lineales en procesos críticos donde la confiabilidad del posicionador es prioritaria: En lazos de control de proceso crítico — temperatura, presión, caudal — la confiabilidad del posicionador impacta directamente en la disponibilidad de la planta. El SIPART PS2 es, por tanto, la especificación correcta cuando el costo de una parada no programada supera significativamente el costo adicional frente a un posicionador genérico.
• Plantas de energía, química y petroquímica donde el rango de temperatura -30°C a 80°C es necesario: En entornos con temperaturas extremas — plantas en climas fríos o near heat sources — el rango ampliado del SIPART PS2 cubre condiciones que los posicionadores estándar de -20°C a 70°C no alcanzan. El instrumento opera en todo el rango sin restricciones y no requiere protección térmica adicional.
• Proyectos de modernización donde el cliente final especifica SIEMENS como estándar de instrumentación: En licitaciones de plantas donde el cuadro de instrumentación especifica Siemens, el SIPART PS2 es la referencia de posicionador requerida. Cematic lo suministra con stock disponible en México, por tanto reduce los tiempos de entrega frente a la importación directa.

Para la gama completa de posicionadores y para más información sobre el SIPART PS2, ver colección posicionadores → o contactar soporte técnico →

Ficha Técnica
