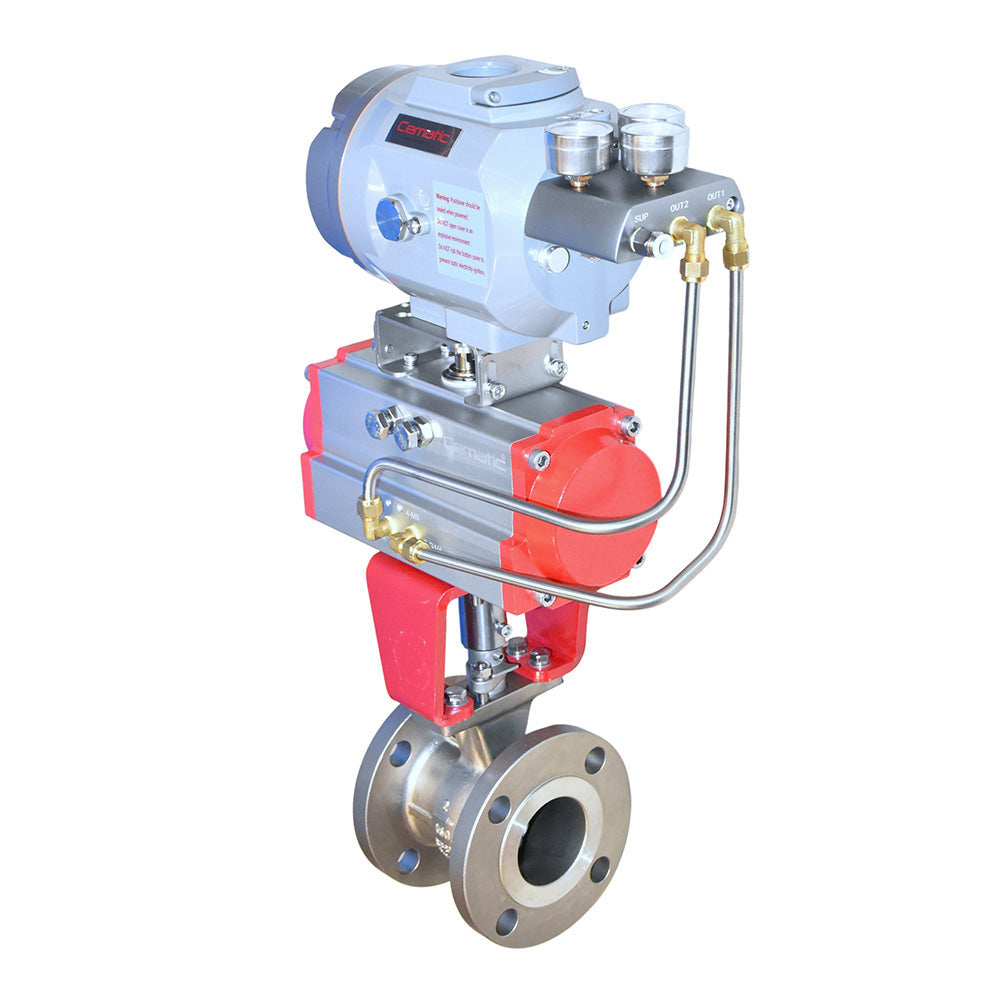

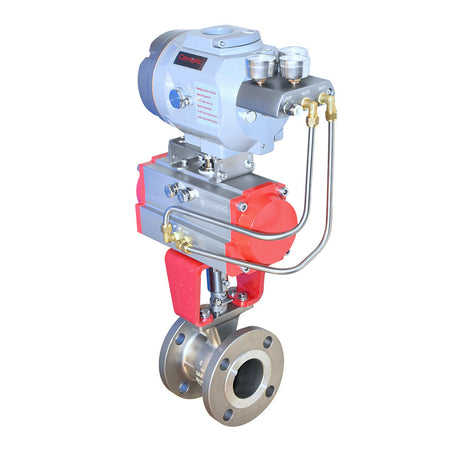

Válvula de Bola Segmentada en V — Cuerpo CF8M (SS316), Asiento Stellite, Control Modulante hasta 350 °C

La válvula de bola segmentada en V es el componente de control modulante de referencia para los fluidos más difíciles de la industria: pulpas de fibra, lodos con sólidos abrasivos, fluidos viscosos con partículas en suspensión y servicios de alta temperatura donde la válvula de globo convencional falla por desgaste, incrustación o limitación térmica. Su segmento en V proporciona una característica de control isoporcentual con efecto de corte al cerrar — las fibras y sólidos son cortados por el borde del segmento en lugar de quedar atrapados entre el asiento y la esfera.

El segmento en V — por qué es diferente a una bola estándar

La válvula de bola estándar tiene una esfera con orificio circular diseñada para operación ON/OFF, no para control modulante proporcional. Su rangeabilidad efectiva para control proporcional es de 3:1 a 5:1. La bola segmentada en V es diferente en tres aspectos fundamentales:

• Característica de control isoporcentual con rangeabilidad 50:1 a 100:1: El perfil de la V genera una relación predecible entre el ángulo de apertura y el caudal — similar a la característica de igual porcentaje de la válvula de globo, pero en formato de cuarto de vuelta. El controlador PID puede seguir esta característica con precisión en todo el rango de apertura.
• Efecto de corte al cerrar: El borde afilado del segmento en V corta las fibras, partículas y sólidos que quedan en el paso cuando la válvula cierra — evitando las incrustaciones que impedirían el cierre hermético de una bola estándar. Es la razón por la que la bola segmentada en V es la primera opción para pulpa de celulosa, lodos con fibras y cualquier fluido donde los residuos bloquearían el cierre.
• Estabilidad en posiciones intermedias: Opera establemente entre 5° y 90° de apertura sin el caviteo y la vibración que generaría una bola estándar en apertura parcial. Esta estabilidad es esencial para que el lazo de control PID alcance y mantenga el punto de consigna sin oscilaciones.

Asiento Stellite (STL) — dureza para servicio severo

El Stellite (aleación de cobalto-cromo-tungsteno) es el material de asiento de mayor resistencia al desgaste disponible en válvulas industriales estándar:

• Dureza: 40–55 HRC — con mayor tenacidad y resistencia al impacto de partículas que los recubrimientos cerámicos duros.
• Resistencia a la abrasión: Excelente resistencia al desgaste por abrasión, erosión y desgaste adhesivo — el mecanismo dominante en fluidos con sólidos y pulpas.
• Resistencia a la corrosión a alta temperatura: El contenido de cromo y cobalto del Stellite proporciona resistencia a la oxidación y corrosión hasta temperaturas donde el SS316 comenzaría a degradarse.
• Resistencia al impacto: A diferencia de los recubrimientos cerámicos frágiles ante impactos, el Stellite resiste mejor los impactos de partículas grandes sin fracturarse.

Esfera con recubrimiento de cromo duro (HCr)

La esfera del segmento en V tiene un recubrimiento de cromo duro (HCr) sobre substrato CF8M (SS316):

• Dureza: 65–70 HRC — la mayor dureza superficial disponible para resistir el rayado y desgaste en cada ciclo de operación.
• Acabado superficial: Ra ≤ 0.2 µm — acabado espejo que garantiza el sello metal-metal efectivo con el asiento Stellite.
• Resistencia a la abrasión: El cromo duro es el recubrimiento estándar de la industria para superficies sometidas a desgaste abrasivo — vástagos hidráulicos, rodillos de laminación, cilindros de compresores.

Bracket alto — protección del actuador en servicios severos

• Aislamiento térmico del actuador: En servicios de alta temperatura (150–350 °C), el bracket alto crea la distancia necesaria entre el cuerpo caliente y el actuador. Sin bracket alto, un actuador estándar montado directamente sobre el cuerpo se dañaría en semanas en servicio de alta temperatura.
• Protección contra salpicaduras y vapores: En servicios de lodos y pulpas, el bracket alto aleja el actuador del área de mayor exposición, protegiéndolo de la corrosión, el atasco mecánico y el daño por salpicaduras.
• Mejor alineación mecánica: La mayor longitud del bracket reduce los esfuerzos de flexión en el vástago y mejora la alineación entre el eje de la válvula y el eje del actuador — reduciendo el desgaste del acoplamiento y mejorando la repetibilidad del posicionamiento.

Dos configuraciones de temperatura disponibles

Configuración Estándar — hasta 180 °C

• O-ring: Viton (FKM)
• Empaque de vástago: RTFE
• Temperatura de trabajo: -29 °C a +180 °C
• Aplicación: Lodos y pulpas a temperatura moderada, fluidos viscosos, fluidos corrosivos sin alta temperatura

Configuración Muy Alta Temperatura — hasta 350 °C

• O-ring: Grafito expandido
• Empaque de vástago: Grafito expandido
• Temperatura de trabajo: -29 °C a +350 °C
• Aplicación: Vapor de alta temperatura, aceites térmicos, fluidos de proceso a temperatura elevada

Bola segmentada en V vs. válvula de globo — cuándo elegir cada una

Característica de flujo isoporcentual y coeficiente Cv

Automatización — posicionador 4–20 mA para control modulante

La bola segmentada en V es un componente de control modulante — su valor está en operar en posiciones intermedias precisas, no en modo ON/OFF. Para aprovechar su capacidad de control, el conjunto debe incluir:

• Actuador neumático de cuarto de vuelta + posicionador electroneumático 4–20 mA: Configuración estándar para control modulante. El posicionador recibe la señal del controlador PID y posiciona el segmento en V con precisión. Para servicios de alta temperatura, el actuador neumático con bracket alto es la primera opción — sin componentes electrónicos expuestos al calor del cuerpo.
• Actuador eléctrico modulante 4–20 mA: Para instalaciones sin red de aire comprimido. El actuador eléctrico con señal 4–20 mA posiciona el segmento en V directamente sin posicionador adicional. Verificar compatibilidad de temperatura en el punto de instalación — el bracket alto ayuda a aislar el actuador del calor del cuerpo.
• Posicionador digital HART: Para lazos de control con diagnóstico en línea, calibración remota y comunicación con sistemas DCS o SCADA. Permite monitorear la posición real de la válvula, detectar desgaste del asiento y realizar el test de carrera parcial (PST) sin interrumpir el proceso.

Especificaciones técnicas

• Tipo: Bola segmentada en V, cuarto de vuelta
• Diseño del cuerpo: Dos piezas (two-piece body)
• Material del cuerpo: CF8M (ASTM A351) — equivalente fundido SS316
• Segmento en V (esfera): CF8M (SS316) con recubrimiento de cromo duro (HCr)
• Asiento: SS316 + Stellite (STL) — sello metal-metal
• Vástago: SS316
• O-ring: Viton hasta 180 °C · Grafito expandido hasta 350 °C
• Empaque de vástago: RTFE hasta 180 °C · Grafito expandido hasta 350 °C
• Conexión: Bridas ANSI 150 RF — cara a cara ASME B16.10
• Perforación de brida: ASME B16.5
• Presión nominal: ANSI 150 — hasta 290 psi (20 bar) a 38 °C
• Temperatura de operación: -29 °C a +180 °C (estándar) · -29 °C a +350 °C (alta temperatura)
• Característica de flujo: Isoporcentual — rangeabilidad efectiva 50:1 a 100:1
• Montura para actuador: ISO 5211
• Bracket: Alto — aislamiento térmico y protección del actuador incluidos

Industrias y aplicaciones principales

• Pulpa y papel: Control de pulpa de celulosa en digestores, lavadores, refinadores y sistemas de distribución. La pulpa de celulosa (sólidos 2–15%, fibras de hasta 3 mm) es el fluido para el que la bola segmentada en V fue originalmente desarrollada. Control de licor negro, licor blanco y fluidos de blanqueo en proceso kraft.
• Tratamiento de aguas residuales: Control de lodos primarios, activados y espesados en plantas municipal e industrial. Los lodos con sólidos 2–8% y partículas abrasivas de arena fina son incompatibles con válvulas de globo convencionales.
• Minería — pulpas de mineral: Control de caudal en circuitos de flotación, espesadores y filtros. Las pulpas minerales con sólidos 30–60% y partículas abrasivas de cuarzo y pirita son el servicio más exigente — el cromo duro de la esfera y el Stellite del asiento son los materiales correctos.
• Plantas eléctricas — vapor y condensado: Control de vapor de proceso a alta temperatura, regulación de condensado y control de agua de calderas en plantas termoeléctricas y de cogeneración. La configuración de alta temperatura con grafito cubre hasta 350 °C.
• Industria química: Control de fluidos viscosos con sólidos en reactores de polimerización, sistemas de neutralización y líneas de transferencia de productos intermedios. El cuerpo CF8M resiste los fluidos corrosivos y el Stellite soporta la abrasión de partículas en suspensión.
• Industria siderúrgica: Control de agua de enfriamiento con sólidos en suspensión, aceites hidráulicos contaminados con partículas metálicas y fluidos en ambientes con vibración mecánica intensa.
• Alimentos y bebidas — servicios auxiliares no sanitarios: Control de vapor de calefacción, soluciones cáusticas de limpieza CIP y fluidos de proceso auxiliar donde la resistencia química y la durabilidad en ciclos frecuentes son requeridas.
