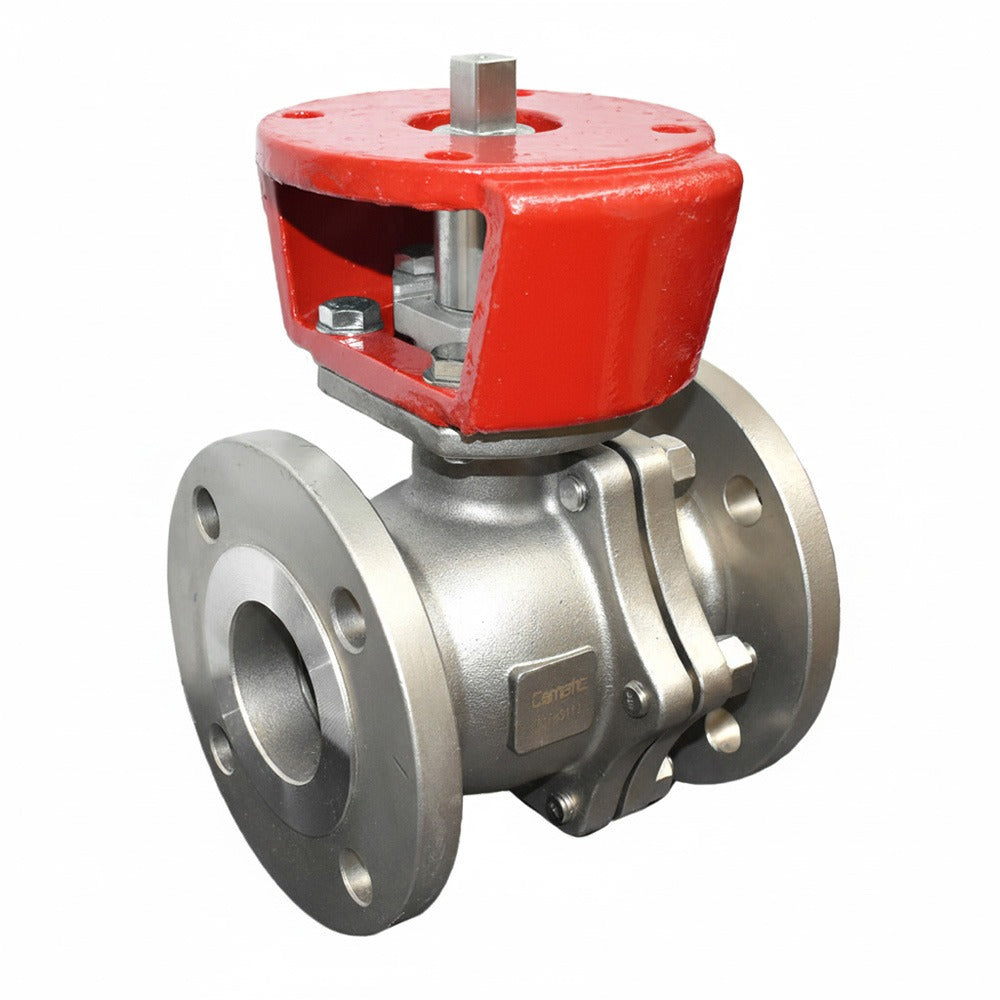

Válvula de Bola con Asiento Metálico SS316 + Ni55 — Brida ANSI 150 para Alta Temperatura, Lodos y Fluidos con Sólidos en Suspensión

La válvula de bola con asiento metálico SS316 + Ni55 es la solución para los servicios donde el asiento de PTFE convencional no puede operar: alta temperatura por encima de 200 °C, fluidos con sólidos abrasivos en suspensión que desgastarían el PTFE en semanas, lodos industriales con partículas que se alojarían entre el asiento y la esfera impidiendo el cierre hermético, y fluidos de proceso que pueden carbonizar o solidificarse en el asiento elastomérico bloqueando la válvula en posición abierta o cerrada. El sello metal-metal entre la esfera SS316 recubierta de Ni55 y el asiento SS316 + Ni55 soporta todas estas condiciones que el PTFE no puede manejar — con temperatura de operación hasta 350 °C y resistencia al desgaste abrasivo muy superior al fluoropolímero.

Por qué asiento metálico y no PTFE — los cuatro servicios donde el PTFE no es viable

1. Alta temperatura por encima de 200 °C

El PTFE mantiene sus propiedades de sellado hasta aproximadamente 180–200 °C en servicio continuo. Por encima de ese rango, el PTFE comienza a fluir (creep) bajo la carga del asiento — pierde progresivamente su forma y su fuerza de contacto con la esfera, resultando en fugas en posición cerrada que se agravan con el tiempo. El asiento metálico SS316 + Ni55 opera sin degradación desde -20 °C hasta 350 °C — cubriendo los servicios de vapor de alta presión, aceites térmicos de alta temperatura, gases de combustión y fluidos de proceso a temperaturas que el PTFE no puede manejar.

2. Fluidos con sólidos abrasivos en suspensión

En fluidos con partículas sólidas — arenas, finos minerales, catalizadores, lodos de proceso, pulpas de mineral — las partículas actúan como abrasivo sobre la superficie del asiento PTFE en cada ciclo de apertura y cierre. El PTFE, siendo un material relativamente blando (dureza Shore D ~55), se desgasta rápidamente en este servicio. El recubrimiento Ni55 (níquel con dureza Rockwell C aproximada de 55 — equivalente a ~55 HRC) tiene una dureza superficial muy superior al PTFE y resiste la abrasión de las partículas durante miles de ciclos sin pérdida significativa de material.

3. Lodos y fluidos con alto contenido de sólidos

En lodos industriales (lodos de dragado, lodos de tratamiento de aguas residuales, pulpas de mineral, lodos de perforación) los sólidos en suspensión se alojan entre el asiento y la esfera cuando la válvula cierra — creando una capa de material sólido que impide el contacto directo entre las superficies de sellado. El PTFE, al ser compresible, puede enmascarar temporalmente estas partículas, pero con el tiempo se deforma permanentemente alrededor de las incrustaciones y pierde el sellado. El sello metal-metal tiene menor tendencia a atrapar partículas y la mayor dureza de las superficies permite que las partículas sean expulsadas o trituradas en el cierre sin dañar el asiento.

4. Fluidos que carbonizarían o solidificarían el asiento PTFE

Algunos fluidos de proceso — asfalto, brea, parafinas de alto punto de fusión, polímeros fundidos, resinas termoplásticas — pueden solidificarse o carbonizarse en el asiento PTFE cuando la válvula permanece cerrada durante períodos prolongados. El material solidificado adhiere al PTFE y puede bloquear la apertura de la válvula o arrancar fragmentos del asiento al forzar la apertura. El asiento metálico no tiene este problema — la dureza superficial del Ni55 no permite la adhesión de depósitos sólidos de la misma forma que el PTFE poroso a escala microscópica.

El recubrimiento Ni55 — por qué este material para el asiento

El Ni55 es un recubrimiento de níquel duro aplicado por proceso electroquímico o térrico sobre el substrato de SS316. Sus propiedades principales para aplicaciones de válvulas:

• Dureza superficial: Aproximadamente 55 HRC (Rockwell C) — comparable al acero templado de herramienta. Muy superior al SS316 base (~22 HRC) y al PTFE (~Shore D 55, equivalente a ~5 HRC). Esta dureza es la que proporciona la resistencia al desgaste abrasivo.
• Resistencia a la corrosión: El níquel tiene excelente resistencia a la corrosión en los fluidos industriales más frecuentes — mejor que el SS316 en algunos ácidos y álcalis. El substrato SS316 proporciona adicionalmente la resistencia base del acero inoxidable.
• Acabado superficial: El Ni55 puede pulirse hasta Ra ≤ 0.4 µm — el acabado espejo necesario para el sello metal-metal hermético. La calidad del acabado superficial del asiento y la esfera determina directamente la estanqueidad del sello metálico.
• Temperatura: El Ni55 mantiene sus propiedades de dureza y adherencia hasta 350 °C — suficiente para los servicios de vapor de alta presión, aceites térmicos y gases de proceso a temperatura elevada.
• Espesor del recubrimiento: El espesor del Ni55 sobre el substrato SS316 es suficiente para que el desgaste abrasivo normal en servicio no exponga el SS316 base durante la vida útil de diseño de la válvula.

Sello metal-metal vs. sello PTFE — estanqueidad comparativa

Una diferencia importante que el especificador debe conocer: el sello metal-metal no proporciona la misma estanqueidad hermética que el sello PTFE en condiciones de baja presión diferencial.

• Sello PTFE: El PTFE es compresible y se adapta a las microirregularidades de la esfera — el sello PTFE-metal es hermético incluso con presiones diferenciales muy bajas porque el polímero fluye para llenar cualquier imperfección microscópica de la superficie.
• Sello metal-metal: El contacto entre dos superficies metálicas endurecidas depende de la precisión del mecanizado y del acabado superficial de ambas piezas. Con acabado Ra ≤ 0.4 µm y ajuste de tolerancias muy preciso, el sello metal-metal es muy bueno — pero generalmente permite una micro-filtración detectable en pruebas de baja presión que el PTFE no tendría. En la práctica industrial, el sello metal-metal en válvulas de bola bien fabricadas proporciona estanqueidad suficiente para todos los servicios donde se especifica (vapor, lodos, alta temperatura) — pero no debe especificarse si se requiere estanqueidad hermética total en condiciones de prueba con gas a baja presión diferencial.

Materiales de construcción

• Cuerpo: Dos piezas en acero inoxidable CF8M (ASTM A351) — equivalente fundido del SS316
• Esfera (bola): SS316 sólido con recubrimiento de Ni55 en toda la superficie de sellado — bola flotante
• Asiento: SS316 con recubrimiento de Ni55 — sello metal-metal con la esfera recubierta
• Vástago: Acero inoxidable SS316 con empaque de grafito expandido — el grafito es el material de empaque estándar para servicios de alta temperatura donde el PTFE no es suficiente
• Conexión: Bridas ANSI 150 cara realzada (RF), perforación ASME B16.5
• Montura para actuador: ISO 5211 integrada

Especificaciones técnicas

• Tipo: Bola flotante de cuarto de vuelta
• Diseño del cuerpo: Dos piezas (two-piece body)
• Material del cuerpo: CF8M (ASTM A351) — equivalente fundido SS316
• Esfera: SS316 + recubrimiento Ni55
• Asiento: SS316 + recubrimiento Ni55 — sello metal-metal
• Vástago: SS316 con empaque de grafito expandido
• Conexión: Bridas ANSI 150 RF — cara a cara ASME B16.10
• Perforación de brida: ASME B16.5
• Diámetros disponibles: 1½" (DN40), 2" (DN50), 2½" (DN65), 3" (DN80)
• Presión nominal: ANSI 150 — hasta 290 psi (20 bar) a 38 °C
• Temperatura de operación: -20 °C a +350 °C — muy superior al límite del PTFE
• Tipo de sello: Metal-metal (hard seat / sello duro)
• Montura para actuador: ISO 5211
• Junta de brida recomendada: Espirometálica SS316 + grafito para alta temperatura

Comparativa — bola con asiento PTFE vs. bola con asiento metálico Ni55

Automatización — consideraciones para alta temperatura

En servicios de alta temperatura (por encima de 200 °C), la selección y montaje del actuador requiere consideraciones adicionales respecto a los servicios estándar:

• Extensión del vástago (yoke extension): Cuando la temperatura del fluido supera los 80–100 °C, la temperatura en la parte superior del vástago — donde se monta el actuador — puede ser suficientemente alta para dañar los sellos y la electrónica del actuador. Una extensión del vástago aleja el actuador del cuerpo caliente y permite la disipación térmica suficiente para proteger el actuador.
• Actuador neumático para alta temperatura: El actuador neumático de aluminio o acero inoxidable con la extensión de vástago correcta es la configuración más común para automatización de válvulas de alta temperatura — no tiene componentes electrónicos en el cuerpo del actuador que puedan dañarse por temperatura.
• Actuador eléctrico para alta temperatura: Los actuadores eléctricos convencionales tienen temperatura máxima de ambiente de 60–80 °C. Para servicios donde la temperatura del cuerpo de la válvula supera 150 °C, especificar actuador eléctrico de alta temperatura o actuador neumático con extensión.

• Ver conjuntos bola con actuador neumático →
• Ver conjuntos bola con actuador eléctrico →

Industrias y aplicaciones principales

• Tratamiento de aguas residuales — lodos primarios y secundarios: Aislamiento y control de lodos en plantas de tratamiento de aguas residuales municipales e industriales. Los lodos primarios (densidad ~1.02–1.05 g/cm³, sólidos 2–8%) y secundarios (sólidos 0.5–2%) contienen partículas que degradarían el PTFE rápidamente — la válvula con asiento metálico Ni55 es la especificación estándar para este servicio.
• Minería — pulpas de mineral y lodos de proceso: Aislamiento en líneas de pulpa de mineral en plantas de flotación, lixiviación y concentración. Las pulpas minerales (sólidos 20–50% en peso, partículas abrasivas de cuarzo, piritas y otros minerales duros) son el servicio más abrasivo para válvulas — el Ni55 del asiento y la esfera proporciona la resistencia al desgaste necesaria para una vida útil aceptable.
• Vapor de alta temperatura (150–350 °C): Aislamiento de líneas de vapor de alta presión en plantas de proceso industrial, cogeneración y termoeléctricas donde la temperatura supera el límite del PTFE. La válvula con asiento Ni55 y empaque de grafito cubre el rango completo de vapor de proceso hasta 350 °C.
• Refinación — aceites pesados y asfalto: Control de fluidos de alta viscosidad y alta temperatura en unidades de destilación al vacío, coquización y producción de asfalto. El aceite pesado y el asfalto a temperaturas de 200–350 °C solidificarían en el asiento PTFE al enfriar — el asiento metálico no tiene este problema.
• Industria papelera — pulpa y lodos de proceso: Aislamiento en líneas de pulpa de celulosa (sólidos 2–12%), lodos de caolín y lodos de cal en plantas de papel kraft. La pulpa de celulosa tiene fibras que se alojan entre el asiento PTFE y la esfera — el asiento metálico proporciona mayor resistencia al atrapamiento de fibras.
• Aceites térmicos de alta temperatura: Sistemas de calefacción industrial con aceite térmico (Therminol, Dowtherm, Mobiltherm) a temperaturas de 200–350 °C en prensas, calendaras, reactores y sistemas de proceso a temperatura controlada. El aceite térmico a estas temperaturas excede el límite del PTFE — el asiento Ni55 con empaque de grafito es la especificación correcta.
• Gases de combustión y fluidos de alta temperatura: Aislamiento en líneas de gases de proceso a alta temperatura, precalentadores de aire y recuperadores de calor donde la temperatura del fluido supera constantemente los 200 °C.

Para la gama completa de válvulas de bola SS316 bridadas, ver categoría de válvulas de bola brida ANSI →
