Válvula Check Vertical Roscada NPT en Acero Inoxidable 316 — Sello PTFE, 1000 psi, hasta 180 °C

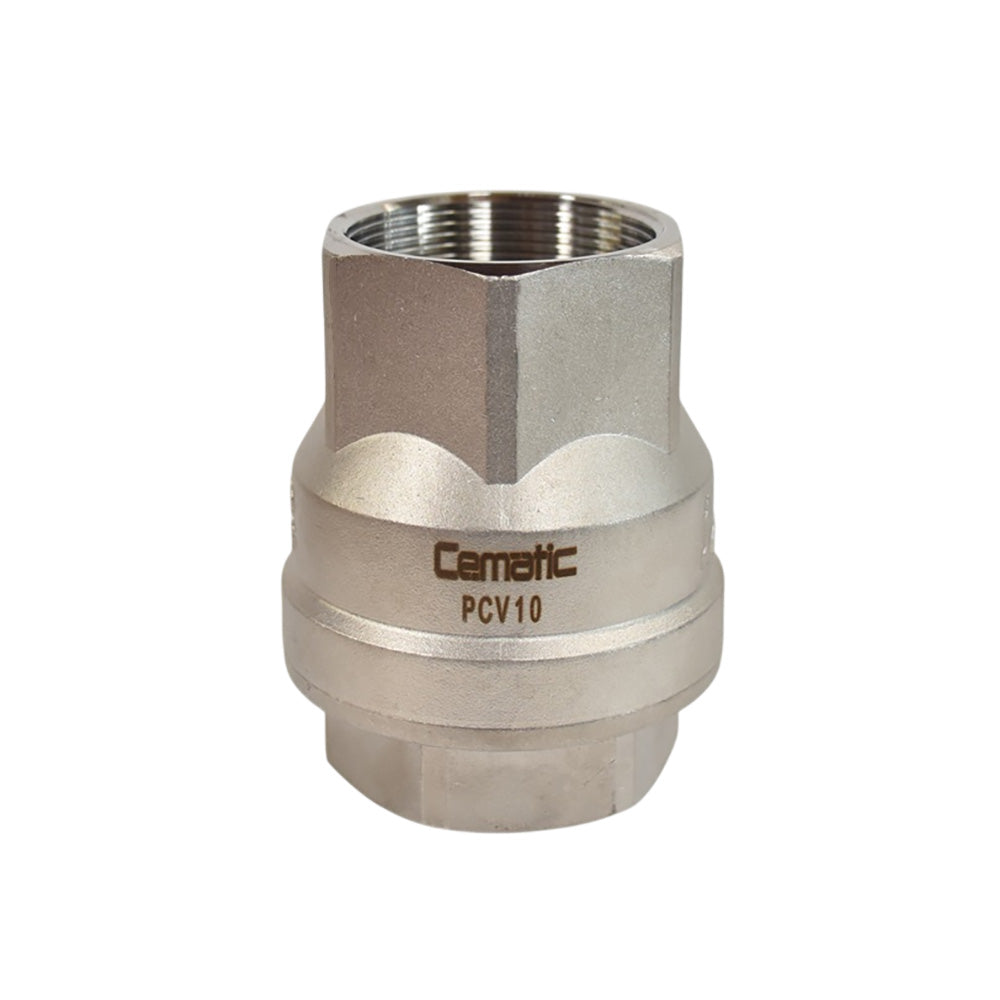

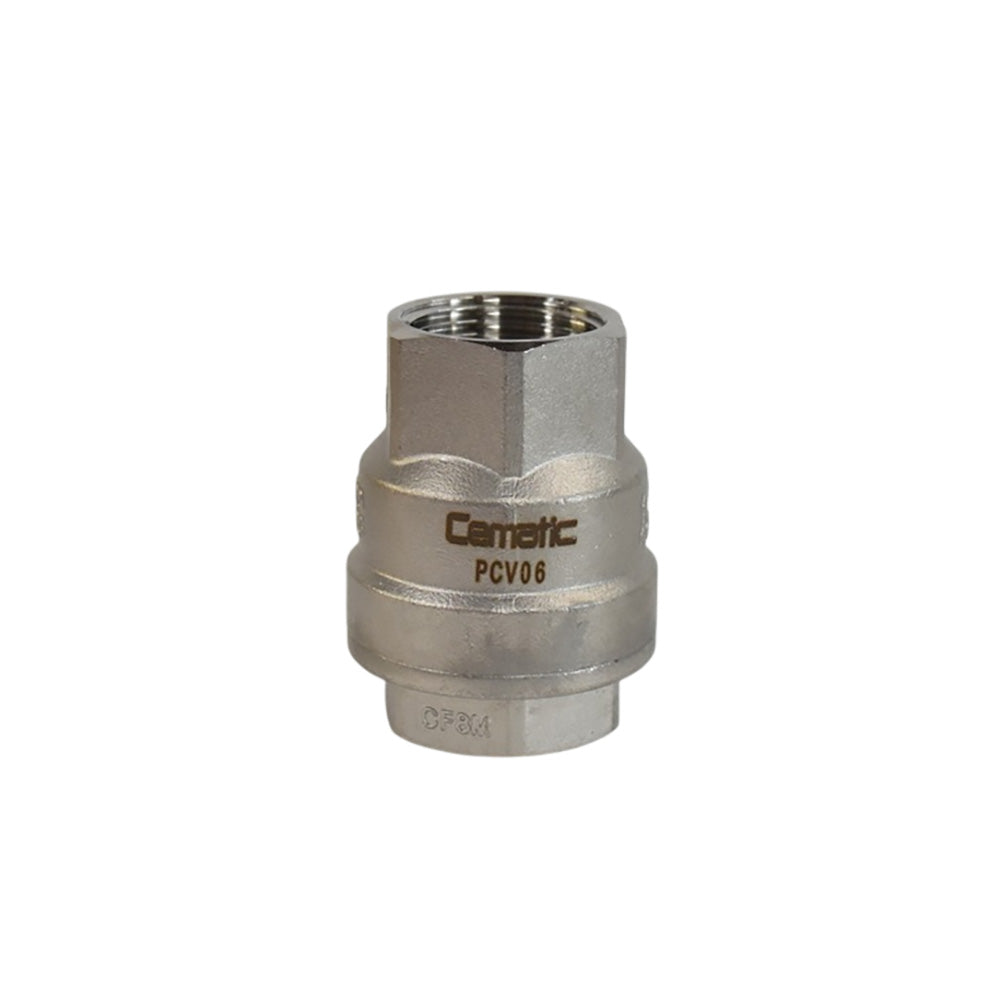

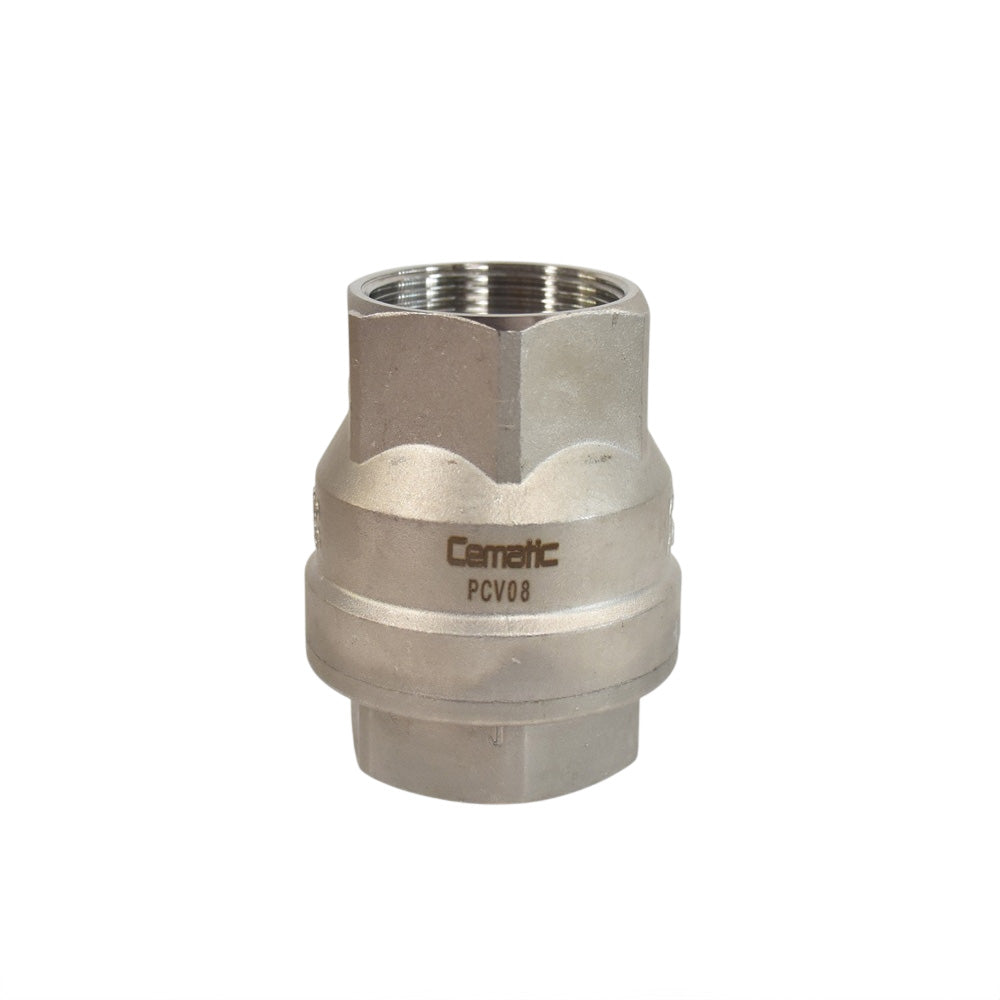

La válvula check vertical roscada NPT en acero inoxidable 316 de Cematic permite el flujo en una sola dirección y bloquea el retroceso del fluido en instalaciones con flujo predominantemente vertical. A diferencia de la válvula check columpio horizontal, el diseño vertical opera con el disco en la misma dirección del flujo ascendente.

Por lo que es la opción correcta cuando la tubería es vertical. Además, su clasificación 1000 WOG (1000 psi) la posiciona entre las check roscadas de mayor presión. Por lo que cubre servicios donde las versiones de 200 psi no son suficientes.

Su cuerpo en SS316 con sello de Teflón PTFE, asimismo, ofrece alta resistencia a la corrosión y durabilidad en fluidos agresivos. En consecuencia, es adecuada para industria química, petroquímica, agua y energía donde se requiere una check compacta, roscada y de alta presión.

Principio de operación — Válvula Check Vertical

El disco de la válvula check vertical se desplaza verticalmente sobre el eje del flujo. Cuando el fluido fluye hacia arriba en la dirección correcta, la presión empuja el disco hacia arriba y, así, abre el paso. Al cesar el flujo, en cambio, el disco cae por gravedad y sella el asiento de PTFE de forma automática.

De este modo, el cierre es confiable sin resorte adicional — la gravedad actúa como fuerza de cierre natural. Este principio de operación, además, hace que la válvula vertical sea más efectiva que la horizontal cuando la tubería es vertical. En una tubería horizontal, el disco columpio necesita gravedad lateral para cerrar.

En cambio, en la válvula vertical la gravedad actúa directamente sobre el disco. Por lo que el cierre es más rápido y consistente.

Vertical vs. Columpio horizontal — cuándo elegir cada tipo

La selección del tipo de válvula check, además, depende de la orientación de la tubería y de las condiciones del proceso:

• Válvula check vertical (este producto): Para tuberías verticales con flujo ascendente. El disco cae por gravedad directamente sobre el asiento, por lo que el cierre es confiable sin importar la velocidad del flujo. Es, además, más compacta que la check columpio en el mismo diámetro.
• Válvula check columpio horizontal: Es para tuberías horizontales, asimismo, donde la gravedad actúa lateralmente sobre el disco. El disco oscila sobre un eje, por lo que requiere presión diferencial mínima para abrir. En cambio, no es la opción correcta en tuberías verticales donde la gravedad no actúa correctamente sobre el disco. Ver válvula check columpio roscada NPT SS316 →

1000 psi vs. 200 psi — selección por presión de trabajo

El catálogo de válvulas check roscadas NPT en SS316 de Cematic incluye dos ratings de presión. La elección entre ambos ratings, además, depende directamente de la presión de operación:

• 1000 psi — 1000 WOG (este producto): Para sistemas de alta presión en industria química, petroquímica y energía donde el rating de 200 psi no es suficiente. Por ello, es la opción estándar en servicios de proceso a alta presión con conexión roscada NPT.
• 200 psi — check columpio NPT: Es para sistemas de presión moderada donde el rating estándar es suficiente. Por ello, es la opción de menor costo cuando la presión no supera los 200 psi. En cambio, es la opción de menor costo cuando la presión no supera los 200 psi. Ver válvula check columpio NPT 200 psi →

Materiales de construcción

El cuerpo es de acero inoxidable 316 (SS316), que es el material estándar para servicios con fluidos corrosivos. Su contenido de molibdeno, además, ofrece mayor resistencia a los cloruros y ácidos que el SS304. El sello es de Teflón PTFE, que es químicamente inerte frente a la mayoría de los fluidos industriales.

Por lo que no presenta degradación química en contacto con ácidos, bases o solventes. La conexión es rosca NPT, que es el estándar de tuberías más extendido en México e industria en América del Norte. Finalmente, la clasificación 1000 WOG garantiza que la válvula opera con seguridad hasta 1000 psi en servicios de agua, aceite y gas.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula check vertical roscada NPT en acero inoxidable 316 con sello PTFE es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:

• Fluidos químicos corrosivos — el PTFE es inerte frente a la mayoría de los ácidos, bases y solventes; por ello, el SS316 y el PTFE juntos cubren los fluidos químicos más agresivos en líneas roscadas NPT
• Agua potable y agua de proceso — el SS316 resiste la corrosión por cloruros y agentes de desinfección; asimismo, el PTFE no aporta sabor ni contaminantes al agua
• Agua de desalinización — el SS316 resiste ambientes salinos sin degradación; en cambio, el acero al carbono o el latón presentarían corrosión acelerada en ese servicio
• Fluidos de alta presión hasta 1000 psi — la clasificación 1000 WOG cubre la mayoría de los servicios industriales de proceso a alta presión; además, el PTFE mantiene su integridad de sellado en todo el rango de presión
• Fluidos petroquímicos e hidrocarburos — el PTFE resiste los hidrocarburos y combustibles; sin embargo, para condiciones extremas verificar compatibilidad con el equipo técnico de Cematic

Aplicaciones de la válvula check vertical roscada NPT en acero inoxidable

Industria Química

La válvula check vertical roscada NPT en acero inoxidable 316 previene el retroceso de fluidos corrosivos o peligrosos en tuberías verticales. El SS316, además, resiste la corrosión y el PTFE aporta excelente resistencia química al medio. En consecuencia, garantiza larga vida útil en líneas de proceso químico a alta presión con conexión NPT.

Agua Potable y Desalinización

El acero inoxidable 316, asimismo, maneja agua potable y procesos de desalinización sin degradación en ambientes salinos. Por ello, es la alternativa correcta al latón o el hierro en sistemas donde la calidad del agua exige materiales de mayor resistencia. Además, el PTFE no aporta contaminantes al agua, por lo que cumple los requisitos de materiales en contacto con agua potable.

Plantas de Energía y Refinerías

En plantas de energía y refinerías, esta válvula, asimismo, protege bombas y equipos críticos ante inversiones de flujo en tuberías verticales. La clasificación 1000 WOG, además, cubre los servicios de alta presión habituales en esas plantas. En consecuencia, contribuye a la seguridad y eficiencia operativa del sistema ante paradas de emergencia o fallos del equipo de bombeo.

Sistemas HVAC y Alta Presión

En sistemas HVAC con tuberías verticales, esta válvula, asimismo, previene el flujo inverso que podría dañar equipos y reducir el rendimiento del sistema. Asimismo, su clasificación 1000 WOG la hace adecuada para sistemas de alta presión donde las válvulas check de menor rating no son suficientes. Por ello, es una solución compacta y económica para protección de equipos en servicios verticales de alta presión.

Para la gama completa de válvulas check, ver colección válvulas check →

Ficha Técnica
