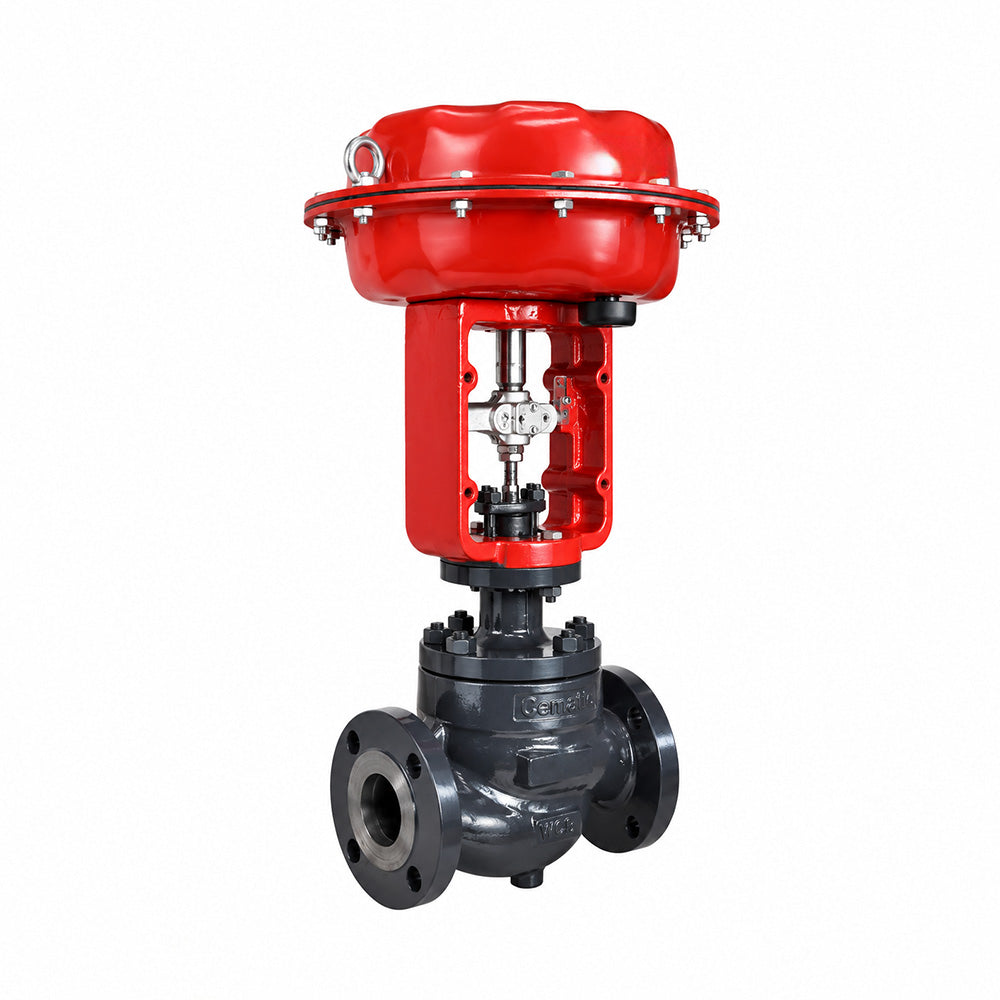

Válvula de Control Tipo Globo — Cuerpo WCB Brida ANSI 150 para Agua, Vapor, Petróleo y Gas

La válvula de control tipo globo en cuerpo WCB con brida ANSI 150 es la solución de regulación proporcional de referencia en la industria de proceso pesado mexicana: Oil & Gas, generación de energía, petroquímica, pulpa y papel, y química industrial. El cuerpo de acero al carbono WCB proporciona la resistencia mecánica necesaria para las condiciones más exigentes de presión y temperatura, mientras que el trim de acero inoxidable SS316 o SS304 garantiza la resistencia a la corrosión en las superficies de control en contacto con el fluido. Disponible en diámetros desde ½" hasta 8" con los Cv correspondientes a cada tamaño, cubre desde lazos de control de instrumentación de pequeño diámetro hasta líneas principales de proceso de gran caudal.

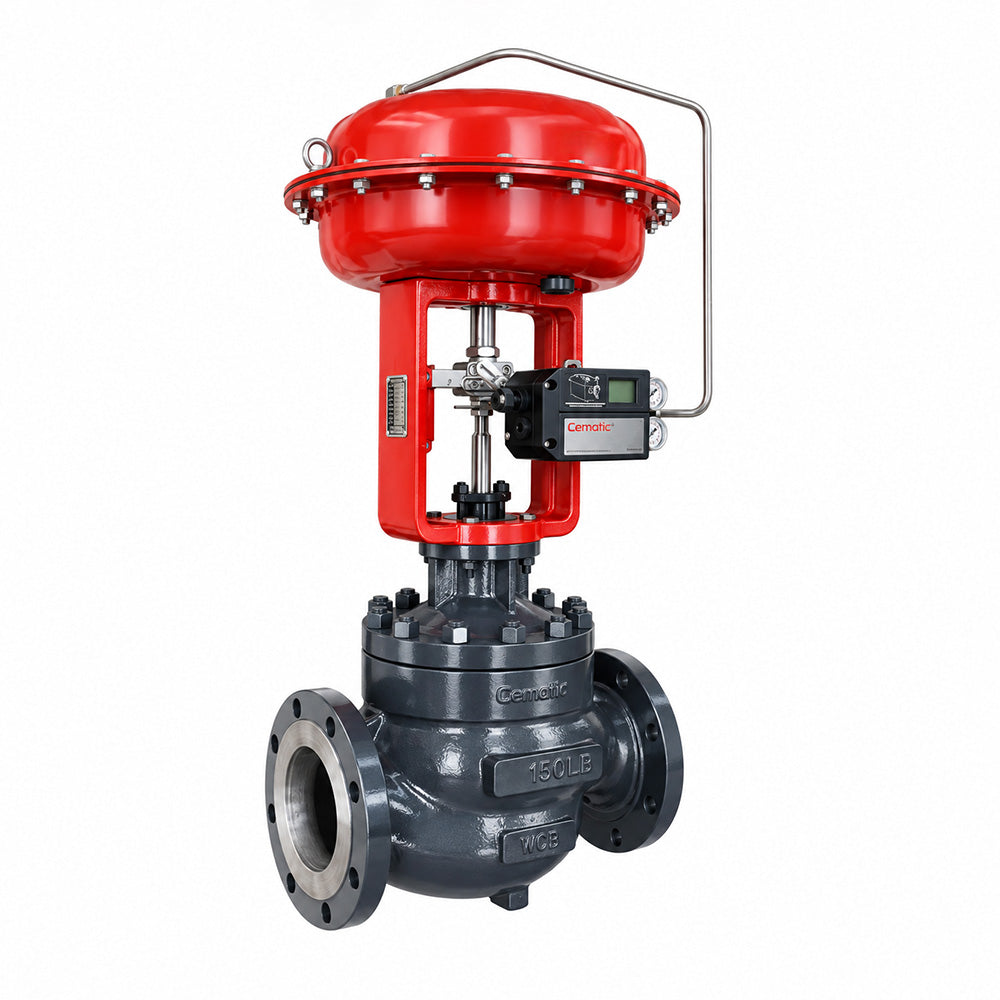

El conjunto incluye cuerpo globo WCB con bridas ANSI 150, actuador neumático de diafragma Normalmente Cerrado (NC), posicionador electroneumático con entrada de señal 4–20 mA, y empaque de grafito o PTFE según el fluido y la temperatura del proceso — todo ensamblado, calibrado y probado en taller Cematic antes del envío.

Materiales de construcción

• Cuerpo: Acero al carbono WCB (ASTM A216 Gr. WCB) — resistencia mecánica para servicios de vapor de alta presión, petróleo crudo, gas natural, condensados y fluidos de proceso a alta temperatura
• Trim (obturador y asiento):
  • SS316: Primera opción — mayor resistencia a la corrosión por cloruros y fluidos ligeramente agresivos. Correcto para agua de proceso con sales disueltas, condensados contaminados, petróleo con trazas de H₂S, y gases húmedos.
  • SS304: Para fluidos neutros sin cloruros elevados donde el SS304 es suficiente — agua desmineralizada, steam limpio, gas natural seco, aire comprimido.
• Empaque de vástago:
  • Grafito expandido: Para vapor, petróleo, gas y fluidos de alta temperatura (hasta +425 °C). Mayor resistencia térmica que el PTFE — el estándar en servicios de proceso pesado.
  • PTFE: Para agua, fluidos acuosos y aplicaciones a temperatura moderada (hasta +200 °C) donde se requiere menor fricción de operación y cierre más hermético.
• Conexión: Bridas ANSI 150 cara realzada (RF — Raised Face), perforación ASME B16.5
• Actuador: Neumático de diafragma con resorte de retorno — movimiento lineal proporcional a la señal del posicionador. Normalmente Cerrado (NC) estándar.
• Posicionador: Electroneumático con entrada 4–20 mA

Especificaciones técnicas

• Tipo: Globo de paso recto, movimiento lineal
• Conexión: Bridas ANSI 150 RF — cara a cara conforme a ASME B16.10 Serie 1
• Material del cuerpo: WCB (ASTM A216)
• Trim: SS316 o SS304 según especificación
• Empaque de vástago: Grafito o PTFE según fluido y temperatura
• Diámetros nominales: ½" a 8" (DN15 a DN200)
• Presión nominal: ANSI 150 — hasta 19.6 bar a temperatura ambiente; reducida a mayor temperatura según tabla ASME B16.34
• Temperatura de operación: Hasta +425 °C con empaque de grafito
• Característica de flujo: Igual porcentaje (equal percentage) estándar
• Señal de entrada posicionador: 4–20 mA
• Acción del actuador: Normalmente Cerrado (NC) — fail-close. Aire abre, resorte cierra.
• Presión de suministro de aire: 1.4–6 bar
• Norma de diseño: IEC 60534 / ASME B16.34

Coeficiente de caudal Cv por diámetro

El Cv es el caudal en galones por minuto (GPM) de agua a 60 °F que pasa por la válvula con una caída de presión de 1 psi en posición totalmente abierta. Para garantizar estabilidad de control en todo el rango, el Cv de operación normal debe estar entre el 20% y el 80% del Cv máximo de la válvula seleccionada.

¿No está seguro del diámetro correcto para su proceso? Use nuestra Calculadora de Cv → o comparta el fluido, caudal y presiones con nuestro equipo técnico para dimensionar sin costo.

Compatibilidad de fluidos — WCB con trim SS316

• ✅ Vapor saturado y supercalentado hasta 425 °C
• ✅ Agua caliente y agua de calderas hasta 425 °C
• ✅ Gas natural, GLP y gases industriales secos
• ✅ Petróleo crudo, aceites de proceso y condensados de hidrocarburos
• ✅ Agua de proceso industrial con sales disueltas moderadas
• ✅ Ácidos diluidos de baja concentración (con trim SS316)
• ✅ Fluidos de proceso en refinación e industria petroquímica
• ⚠️ Agua con cloruros >1,000 ppm a temperatura elevada: verificar con equipo técnico
• ⚠️ H₂S en concentración elevada: especificar materiales NACE MR0175 resistentes a SSC
• ❌ Ácidos concentrados (HCl, H₂SO₄ >30%), HF: usar cuerpo SS316 o materiales especiales

Falla segura — NC estándar para proceso pesado

La configuración Normalmente Cerrada (NC) es el estándar de seguridad en la industria de Oil & Gas, refinación y proceso pesado: ante cualquier pérdida del suministro de aire comprimido o de la señal del controlador, el resorte del actuador cierra la válvula interrumpiendo el flujo. Es la posición de seguridad correcta para:

• Válvulas de control de vapor — el cierre ante falla previene sobretemperaturas en equipos de proceso
• Válvulas de alimentación a reactores y columnas de destilación — el cierre ante falla detiene la alimentación hasta restaurar el control
• Válvulas en líneas de petróleo y gas — el cierre ante falla contiene el fluido en la línea

Configuración Normalmente Abierta (NO) disponible bajo pedido para servicios donde el flujo continuo es el estado seguro (agua de enfriamiento, lubricación de equipos rotativos).

Comparativa de la familia de válvulas de control Cematic

Industrias y aplicaciones principales

• Oil & Gas — control de producción: Regulación de caudal de petróleo crudo, gas natural y agua de formación en facilidades de producción. Lazos de control de presión en separadores gas-aceite-agua. La combinación WCB + trim SS316 + grafito cubre los fluidos típicos de producción a las temperaturas y presiones de proceso estándar.
• Refinación y petroquímica: Control de vapor de proceso, agua de calderas y fluidos de proceso en unidades de destilación, reformación y craqueo catalítico. Los diámetros de 3" a 8" cubren las líneas principales de distribución de vapor en estas instalaciones.
• Generación de energía: Control de vapor de alimentación a turbinas, regulación de agua de calderas y control de fluidos de proceso en plantas de ciclo combinado y cogeneración. El empaque de grafito resiste el vapor supercalentado hasta 425 °C sin degradación.
• Pulpa y papel: Control de vapor en digestores y evaporadores, regulación de licor negro y blanco en el proceso Kraft, control de fluidos de blanqueo. El trim SS316 resiste los fluidos alcalinos del proceso papelero mejor que el SS304.
• Industria química: Lazos de control de temperatura, presión y caudal en reactores continuos y columnas de destilación donde WCB con trim SS316 cubre la compatibilidad química requerida.
• HVAC industrial y edificios: Control de vapor y agua caliente en sistemas de calefacción de grandes instalaciones industriales y hospitalarias. Los diámetros de 2" a 6" cubren las líneas principales de distribución de vapor en estos sistemas.
