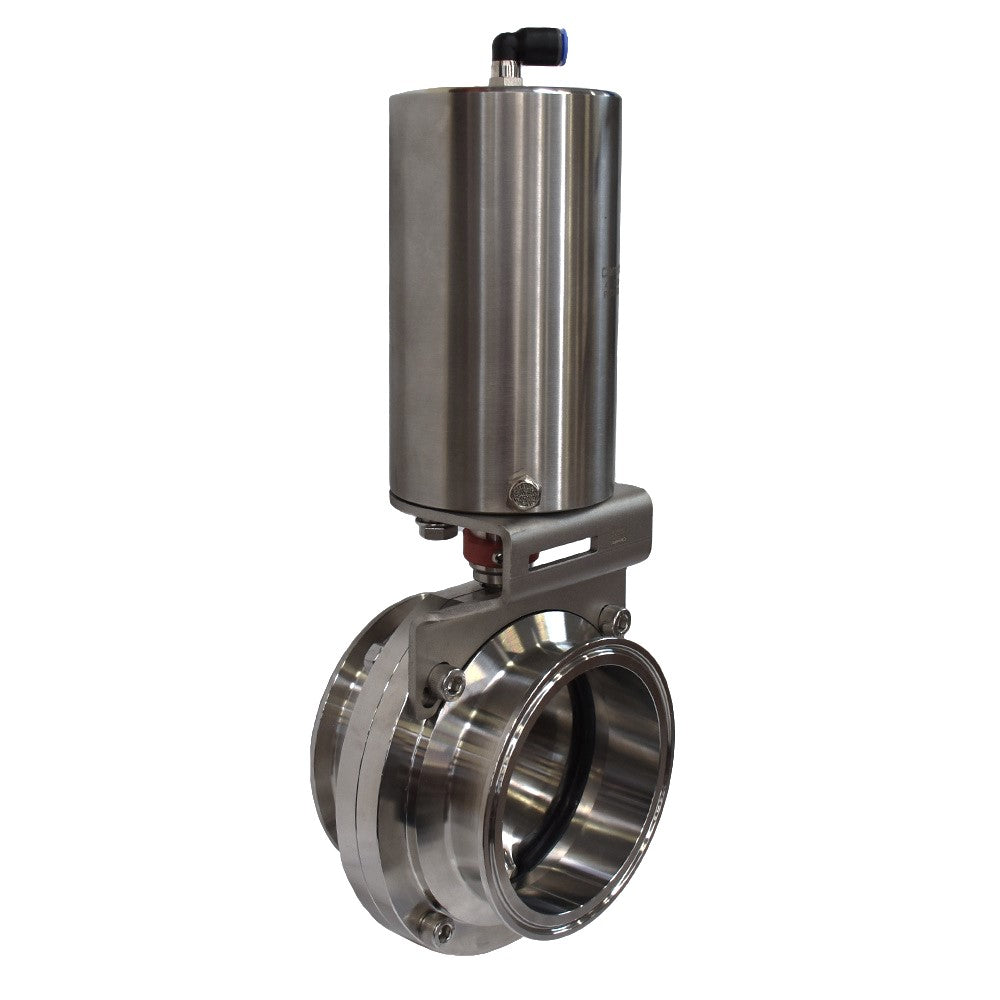

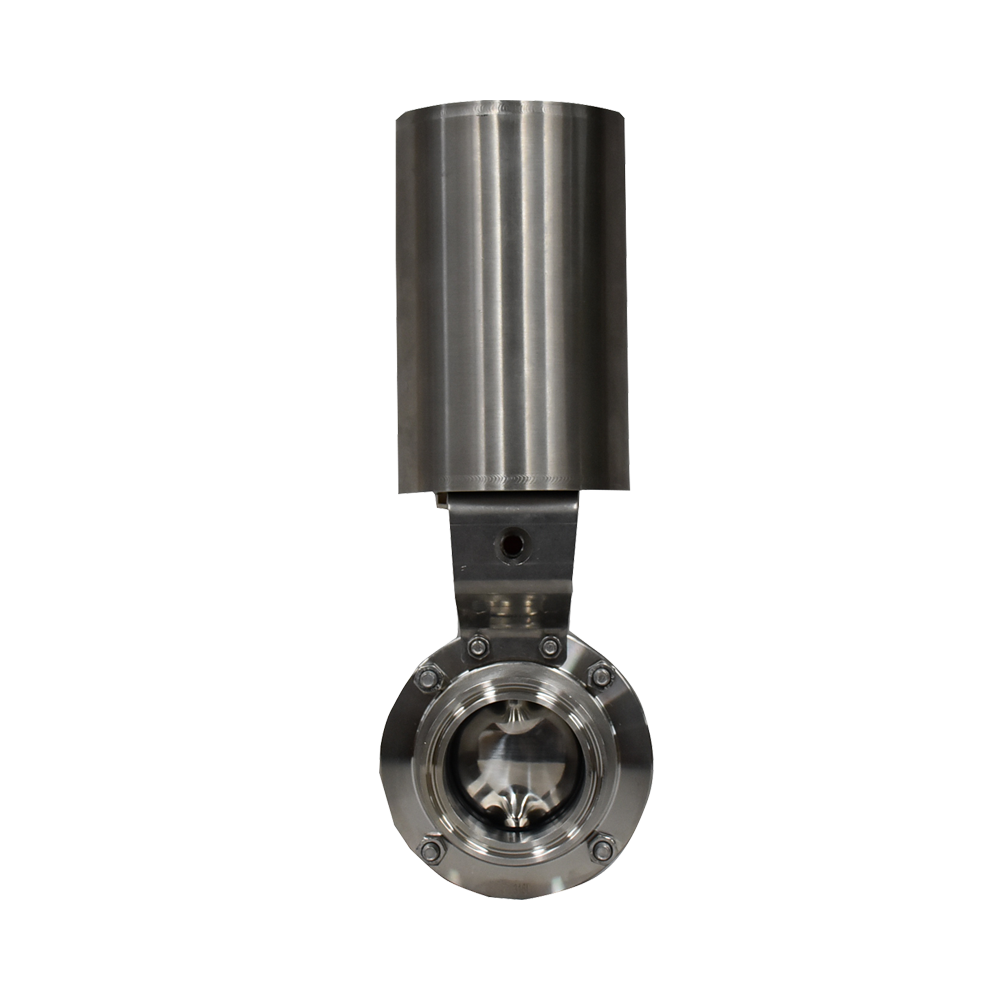

Válvula Mariposa Clamp con Actuador Neumático — SS316L, Asiento EPDM, Conexión Higiénica
La válvula mariposa clamp con actuador neumático de Cematic es la solución de automatización higiénica para el control de fluidos en industrias donde la limpieza del sistema es un requisito crítico.
Su cuerpo en acero inoxidable 316L, su conexión clamp sin soldadura ni rosca y su actuador neumático, además, la convierten en el componente estándar para líneas de proceso en industria alimentaria, farmacéutica, biotecnológica y química de alta pureza. Por ello, es la opción correcta cuando se requiere automatización de apertura y cierre con capacidad de limpieza CIP/SIP sin desmontar la válvula.
A diferencia de las válvulas mariposa con bridas o con rosca, la conexión clamp permite instalar, desmontar y limpiar la válvula en segundos, sin herramientas especiales. Además, el cuerpo SS316L ofrece mayor resistencia a la corrosión que el SS304, por lo que es el material correcto en presencia de cloruros, soluciones de limpieza agresivas y fluidos de proceso ácidos o alcalinos.
Principio de operación — Válvula Mariposa Clamp con Actuador Neumático
El disco de la válvula gira 90° entre la posición de apertura total y la posición de cierre total. El actuador neumático ejecuta ese giro al recibir aire comprimido, por lo que el tiempo de respuesta es de segundos. Al cortar el aire, en cambio, el actuador devuelve el disco a la posición de seguridad de forma automática.
El actuador se puede configurar en dos modos de operación, según el requerimiento del proceso:
- Doble efecto: El aire comprimido activa la apertura y también el cierre. Por tanto, ambas posiciones requieren señal neumática activa. Por tanto, es la configuración correcta cuando se necesita control total de la posición en ambos sentidos.
- Simple efecto: El aire comprimido activa una posición y, en cambio, el resorte interno devuelve la válvula a la posición de seguridad al cortar el aire. En consecuencia, es la configuración estándar cuando se requiere un estado de falla definido — abierto o cerrado — ante un corte de suministro de aire.
Conexión Clamp — el estándar higiénico
La conexión clamp es el sistema de unión estándar en tuberías higiénicas para industria alimentaria y farmacéutica. A diferencia de las bridas ANSI o DIN, que requieren tornillos y tiempo de montaje, la conexión clamp sella con una sola grapa de apriete rápido.
Por ello, permite desmontar la válvula completa en segundos para inspección o limpieza. Asimismo, su superficie interior sin cavidades ni roscas elimina los puntos de retención de producto, lo que es un requisito en procesos donde la higiene es crítica.
Materiales de construcción
El cuerpo es de acero inoxidable 316L, que es el material estándar en aplicaciones higiénicas y químicamente exigentes, ya que ofrece mayor resistencia a los cloruros y soluciones de limpieza que el SS304. El disco, además, es también de SS316L, por lo que mantiene la coherencia del material en toda la zona de contacto con el fluido.
El asiento es de EPDM, que es compatible con agua, vapor, ácidos y álcalis diluidos, así como con los agentes de limpieza CIP más comunes. Finalmente, el actuador es de aluminio anodizado, lo que garantiza resistencia mecánica y protección contra la corrosión exterior en ambientes de cuarto limpio y de proceso.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de válvula | Mariposa clamp con actuador neumático |
| Material del cuerpo | Acero inoxidable 316L (SS316L) |
| Material del disco | Acero inoxidable 316L (SS316L) |
| Asiento | EPDM |
| Conexión | Clamp higiénica (ISO 2852) |
| Tipo de actuador | Neumático simple o doble efecto |
| Presión de trabajo máxima | 10 bar |
| Temperatura de trabajo | -10 °C a +130 °C (EPDM) |
| Presión de aire del actuador | 4 ~ 6 bar |
| Norma higiénica | Compatible CIP/SIP |
Selección de actuador — simple o doble efecto
El actuador de simple efecto es el más común en procesos higiénicos, por lo que es la opción recomendada cuando se requiere un estado de falla definido. El actuador de doble efecto, en cambio, es para procesos donde ambas posiciones deben mantenerse activamente y donde no existe un estado de falla preferido. Ambas opciones, además, son compatibles con solenoides de control de 24V y 110V para integración con PLC.
Compatibilidad con fluidos
Esta válvula mariposa clamp con actuador neumático es compatible con los fluidos más comunes en industria higiénica y química. A continuación se detallan los principales:
- Agua purificada y agua para inyección (WFI) — el SS316L y el EPDM no aportan iones ni contaminantes al fluido; por ello, es el material estándar en farmacéutica
- Vapor limpio hasta 130 °C — el EPDM resiste el vapor en ciclos CIP/SIP; asimismo, el SS316L no se corroe con el condensado
- Soluciones CIP — soda cáustica, ácido nítrico diluido — el EPDM es compatible con los agentes de limpieza CIP más comunes; sin embargo, verificar concentración y temperatura con el equipo técnico de Cematic
- Productos alimentarios — leche, jugos, cervezas, aceites — el SS316L y el EPDM cumplen los requisitos de contacto con alimentos; además, la superficie pulida evita retención de producto
- Fluidos químicos moderadamente agresivos — ácidos y álcalis diluidos compatibles con SS316L y EPDM; en cambio, para fluidos altamente agresivos se recomienda asiento Viton o PTFE
Aplicaciones de la válvula mariposa clamp con actuador neumático
Industria alimentaria y de bebidas
La válvula mariposa clamp con actuador neumático es el componente estándar de automatización en líneas de proceso para leche, jugos, cervezas, vinos y aceites. Su conexión clamp permite la limpieza CIP sin desmontaje, por lo que reduce los tiempos de parada entre lotes. Además, el SS316L cumple con las normativas de contacto con alimentos, lo que es un requisito en plantas certificadas.
Industria farmacéutica y biotecnológica
En plantas farmacéuticas y de biotecnología, esta válvula, por tanto, controla el flujo de agua para inyección, soluciones tampón y medios de cultivo en líneas de proceso aséptico. Por tanto, es el componente de control estándar en sistemas que requieren esterilización SIP. Asimismo, su superficie pulida electrolíticamente elimina los puntos de retención de producto que podrían comprometer la esterilidad del proceso.
Industria química de alta pureza
En procesos con reactivos químicos moderadamente agresivos, el cuerpo SS316L, asimismo, ofrece mayor resistencia que el SS304 frente a cloruros y soluciones ácidas. En consecuencia, es la opción correcta cuando el fluido excluye el SS304 pero no requiere materiales exóticos como Hastelloy. De este modo, ofrece el equilibrio correcto entre resistencia química y costo de la válvula.
Sistemas CIP y SIP automatizados
En sistemas de limpieza y esterilización automatizados, esta válvula controla el paso de soluciones de limpieza, agua de enjuague y vapor entre las distintas etapas del ciclo. El actuador neumático, además, ejecuta las secuencias de apertura y cierre desde el PLC del sistema CIP. Por ello, elimina la intervención manual en cada ciclo de limpieza, lo que reduce errores operativos y garantiza la repetibilidad del proceso.
