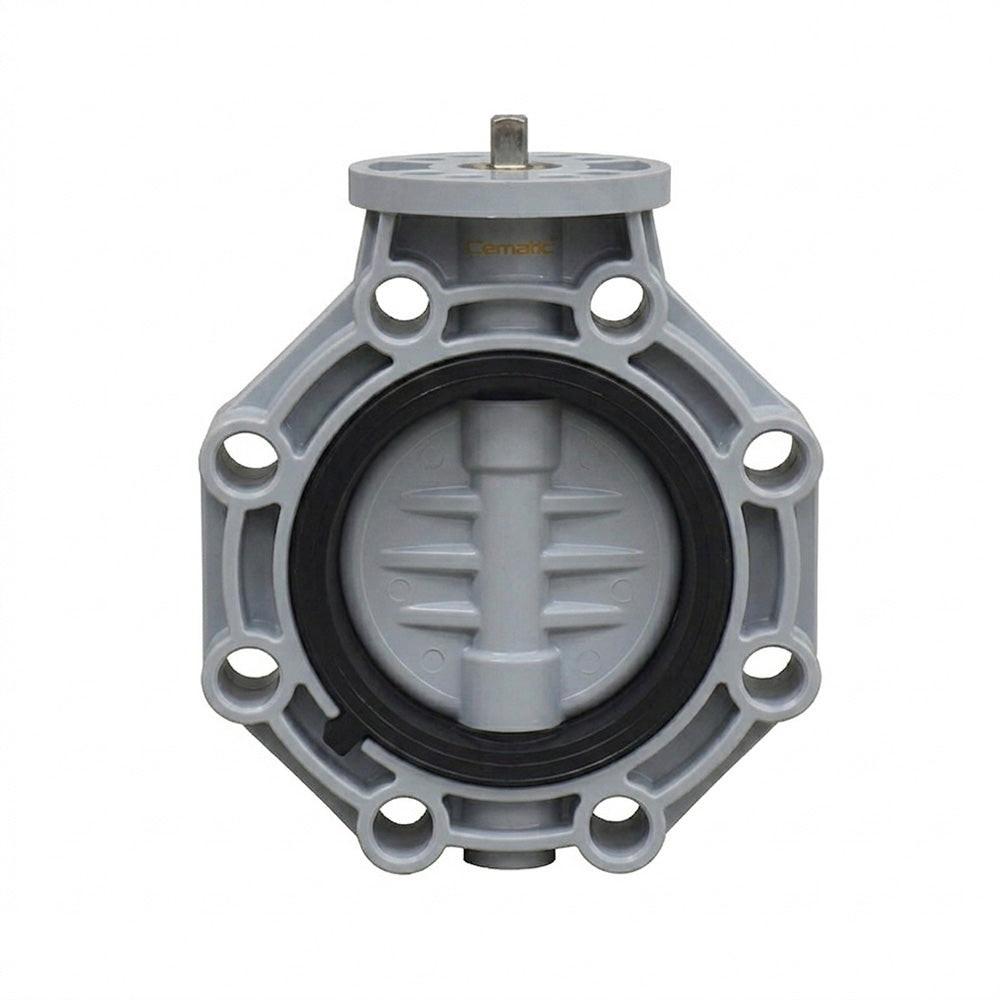

Válvula de Mariposa en CPVC — Tipo Wafer, Asiento Viton, hasta 95 °C, ISO 5211

La válvula de mariposa CPVC con asiento Viton cubre el rango de temperatura que la mariposa de PVC convencional no puede manejar: con temperatura de trabajo de 0 °C a 95 °C — casi el doble del límite del PVC estándar (50 °C) — es la solución correcta para agua caliente, condensados de vapor de baja temperatura, fluidos de proceso tibios y sistemas de distribución de agua caliente sanitaria donde el PVC se deformaría o fallaría por fatiga térmica en semanas. El cuerpo y disco de CPVC (Cloruro de Polivinilo Clorado) mantienen la resistencia mecánica y química del polímero a temperaturas donde el PVC estándar ya no es viable, combinado con el asiento de Viton (FKM) que complementa la resistencia química para fluidos que degradarían el EPDM.

Diseño wafer — instalación entre bridas ANSI 150, DIN o JIS. Sin palanca: preparada de fábrica para montaje directo de actuador neumático o eléctrico con montura ISO 5211. Todos los diámetros disponibles en stock.

CPVC vs. PVC — la diferencia que justifica este producto

El CPVC (Cloruro de Polivinilo Clorado) es el PVC estándar sometido a un proceso adicional de cloración que aumenta el contenido de cloro del polímero del 56% al 67%. Este proceso modifica la estructura molecular del polímero en dos aspectos críticos para las aplicaciones industriales:

• Mayor temperatura de deflexión bajo carga: El PVC estándar comienza a ablandarse y perder resistencia mecánica por encima de 55–60 °C. El CPVC mantiene su rigidez estructural hasta 90–100 °C — el resultado directo de la mayor densidad de entrecruzamiento molecular generada por la cloración adicional. Para una mariposa bajo presión de 150 psi, esta diferencia determina si la válvula se deforma en servicio o mantiene su forma y el sellado del asiento.
• Mayor resistencia química: La mayor densidad de cloro en la cadena del CPVC lo hace más resistente a algunos ácidos, álcalis y fluidos orgánicos que atacarían el PVC estándar. Para fluidos que están en el límite de compatibilidad del PVC, el CPVC frecuentemente ofrece la compatibilidad adicional necesaria.

Para qué el CPVC supera al PVC en válvulas mariposa:

El asiento Viton — por qué no EPDM en esta válvula

La combinación CPVC + Viton no es casual — está optimizada para el rango de aplicaciones donde el CPVC es necesario:

• Temperatura: El Viton (FKM) soporta temperaturas de servicio hasta 200 °C — muy por encima del límite del CPVC. El asiento Viton nunca es el factor limitante de temperatura en esta válvula; el cuerpo CPVC siempre define el límite a 95 °C.
• Resistencia química: El Viton resiste los fluidos que con mayor frecuencia requieren CPVC en lugar de PVC — ácidos diluidos a temperatura moderada, soluciones con agroquímicos, fluidos de proceso con trazas de solventes orgánicos. El EPDM no sería compatible con varios de estos fluidos.
• Agua caliente con tratamiento químico: Los sistemas de agua caliente sanitaria y los circuitos de calefacción con inhibidores de corrosión requieren un asiento que resista tanto la temperatura como los aditivos químicos — el Viton cubre ambos requerimientos mejor que el EPDM.

Diseño wafer — instalación entre bridas

La válvula se instala comprimida entre las dos bridas de la tubería, sujeta por los pernos pasantes de las bridas. Los barrenos del cuerpo son pasantes sin rosca — requieren que ambas bridas estén presentes para mantener la válvula en posición. Compatible con bridas:

• ANSI 150
• DIN PN10 / PN16
• JIS 10K

Para instalaciones donde se requiere desconectar un lado de la tubería manteniendo presión en el otro (dead-end service), la versión lug con barrenos roscados es la correcta — consultar disponibilidad.

Preparada para actuador — sin palanca de fábrica

Esta válvula se suministra sin palanca manual, con la montura ISO 5211 expuesta y lista para el montaje directo del actuador. Es la configuración correcta cuando el uso final es siempre automatizado — no se desperdicia el costo de la palanca manual que se retiraría al montar el actuador. Para operación manual ocasional, la palanca puede adquirirse por separado.

• Actuador neumático simple o doble efecto: Para secuencias de aislamiento y apertura frecuente en sistemas automatizados. El simple efecto NC es la configuración de seguridad estándar para fluidos de proceso. Ver mariposas con actuador neumático →
• Actuador eléctrico ON/OFF o modulante: Para sistemas sin red de aire comprimido, control desde PLC o integración con BMS. Ver mariposas con actuador eléctrico →

Especificaciones técnicas

• Tipo: Mariposa wafer — entre bridas, barrenos pasantes sin rosca
• Material del cuerpo: CPVC (Cloruro de Polivinilo Clorado)
• Material del disco: CPVC
• Asiento: Viton (FKM)
• Vástago: Acero inoxidable SS304
• Montura para actuador: ISO 5211 — sin palanca de fábrica
• Compatibilidad de bridas: ANSI 150, DIN PN10/PN16, JIS 10K
• Presión de trabajo: 150 psi (10.3 bar) a temperatura ambiente
• Temperatura de trabajo: 0 °C a 95 °C
• Operación bidireccional: Sí

Compatibilidad química — CPVC + Viton

• ✅ Agua caliente sanitaria hasta 95 °C
• ✅ Agua de proceso caliente sin cloruros elevados
• ✅ Ácido sulfúrico H₂SO₄ hasta 25% a temperatura ambiente
• ✅ Ácido clorhídrico HCl hasta 20%
• ✅ Soluciones salinas, fertilizantes con agroquímicos
• ✅ Aceites vegetales y aceites ligeros
• ✅ Hipoclorito de sodio hasta 15%
• ✅ Agua de mar a temperatura moderada
• ⚠️ Cetonas y ésteres: no compatibles con Viton
• ⚠️ H₂SO₄ >50% o HCl concentrado a temperatura elevada: usar mariposa anticorrosiva con liner PTFE
• ❌ Vapor por encima de 100 °C: usar mariposa metálica

Aplicaciones principales

• Agua caliente sanitaria (ACS) — 60 a 95 °C: La aplicación más frecuente de la mariposa CPVC en México. Las instalaciones de agua caliente en hospitales, hoteles, centros comerciales y edificios de departamentos requieren válvulas que resistan continuamente 60–80 °C — temperatura que destruiría una mariposa de PVC estándar en semanas. El CPVC es el material estándar de la industria para tuberías y válvulas de ACS en polímero termoplástico.
• Industria química — fluidos corrosivos a temperatura moderada: Ácidos diluidos, álcalis moderados y soluciones de proceso entre 50 y 90 °C donde el PVC estándar no es viable por temperatura y el acero inoxidable es un costo excesivo. El CPVC cubre este rango específico con el menor costo de toda la gama.
• Sistemas de riego con agua caliente o solar: Instalaciones de riego con agua calentada por colectores solares que pueden alcanzar 60–80 °C en verano. Las válvulas de PVC en estas instalaciones son el punto de falla más frecuente en verano cuando el agua alcanza temperaturas extremas.
• Tratamiento de agua — reactivos a temperatura elevada: Dosificación de reactivos de proceso a 50–80 °C en plantas de tratamiento. El CPVC + Viton cubre la compatibilidad química de los reactivos más frecuentes a las temperaturas de proceso donde el PVC ya no es suficiente.
• Condensados de vapor de baja presión (<95 °C): Los condensados de vapor de baja presión salen a temperaturas de 80–95 °C — por encima del límite del PVC pero dentro del rango del CPVC. Para el retorno de condensados en instalaciones con tuberías de plástico, la mariposa CPVC es la solución correcta.
• Piscinas con agua caliente y spa: Jacuzzis, spa y piscinas temperadas donde el agua se mantiene a 38–45 °C con tratamiento químico. El CPVC + Viton resiste tanto la temperatura como los productos de tratamiento del agua.
• Industria alimentaria — agua caliente de proceso: Distribución de agua caliente de limpieza (CIP simplificado) y blanching en plantas donde la temperatura del agua supera el límite del PVC estándar y se requiere un material que no contamine el producto.

Para la gama completa de mariposas en plástico, ver categoría de válvulas de mariposa PVC y CPVC →
