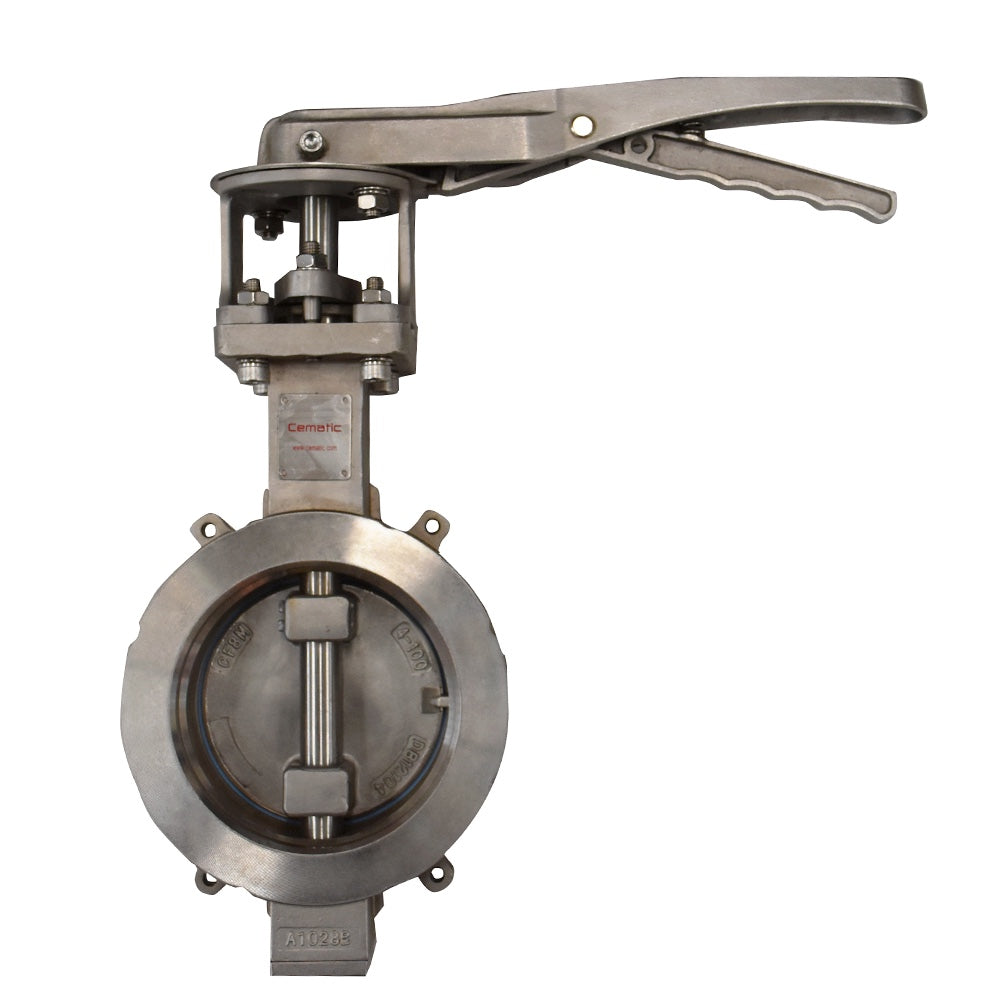

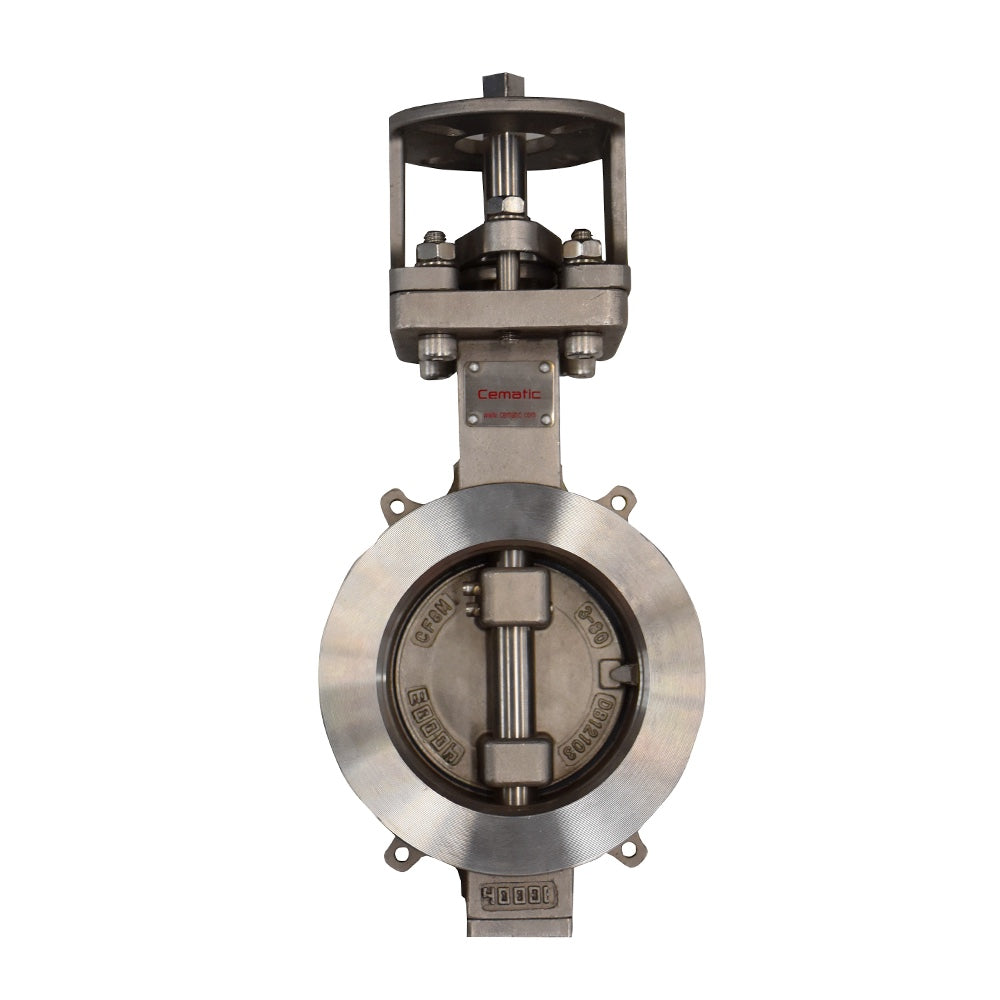

Válvula de Mariposa de Alto Rendimiento — Doble Excentricidad, Cuerpo y Disco CF8M SS316, Asiento TFM1600, API 609 ANSI 150

La válvula de mariposa de alto rendimiento con doble excentricidad es técnicamente diferente a todas las mariposas convencionales del catálogo en un aspecto fundamental: gracias a su geometría de doble excentricidad, el disco se separa inmediatamente del asiento al inicio de la apertura y no vuelve a tocar el asiento hasta el último instante del cierre — eliminando el deslizamiento continuo entre disco y asiento que es la causa principal de desgaste en las mariposas de eje centrado convencionales. El resultado es una válvula con vida útil de asiento significativamente mayor, menor par de operación en posición intermedia y sellado más preciso en posición cerrada.

El cuerpo y disco de CF8M (SS316), el asiento de TFM1600 (PTFE modificado de alta densidad) y el vástago de 17-4 PH (acero inoxidable de precipitación endurecida) conforman la combinación de materiales de mayor rendimiento de la familia de mariposas Cematic. Diseñada conforme a API 609 — la norma más exigente para válvulas de mariposa industriales — para servicios de química, petroquímica, Oil & Gas y fluidos de proceso donde las mariposas estándar no son suficientes. Diámetros de 2" a 10" en stock; hasta 18" bajo pedido especial.

La doble excentricidad — por qué es diferente a la mariposa convencional

En una mariposa de eje centrado convencional (cero excentricidad), el eje de giro pasa exactamente por el centro del disco. Al abrir y cerrar, el borde del disco desliza continuamente sobre todo el perímetro del asiento durante los 90° de la carrera. Este deslizamiento continuo:

• Genera fricción y desgaste en cada ciclo de apertura y cierre
• Requiere mayor par de operación durante toda la carrera
• Desgasta el asiento de forma uniforme en todo el perímetro con el tiempo

En la mariposa de doble excentricidad, el eje de giro está desplazado en dos direcciones respecto al centro del disco:

• Primera excentricidad (axial): El eje está desplazado lateralmente respecto al plano del asiento — al girar, el disco no describe un círculo perfecto sino una trayectoria elíptica que lo hace despegarse del asiento inmediatamente al inicio de la apertura.
• Segunda excentricidad (radial): El eje está desplazado también perpendicular al eje de la tubería — refuerza el efecto de despegue del asiento y mejora la distribución de fuerzas en el cierre.

El resultado práctico: el disco solo toca el asiento en el instante final del cierre — no durante la carrera. El desgaste se concentra en ese único momento de contacto final, en lugar de distribuirse a lo largo de los 90° de la carrera como en la mariposa convencional. La vida útil del asiento aumenta proporcionalmente.

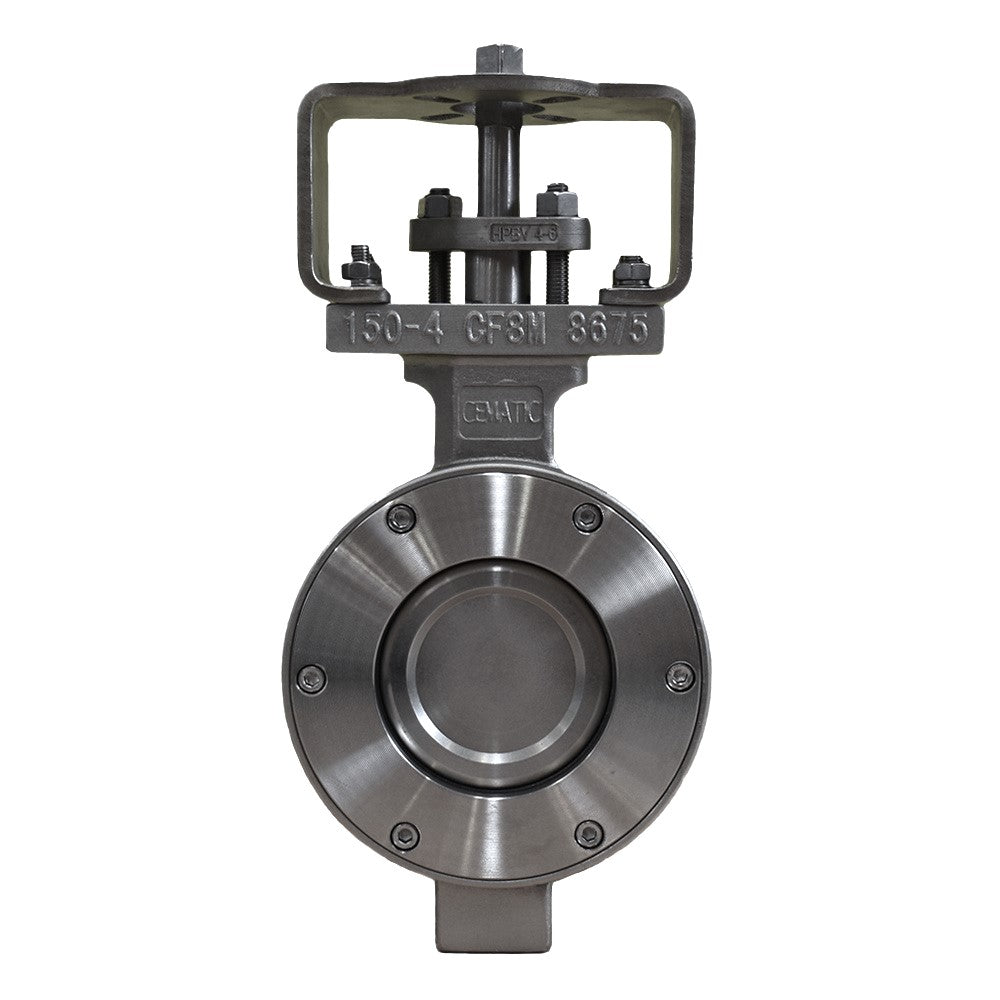

El asiento TFM1600 — PTFE modificado de alta densidad

El TFM1600 (también denominado PTFE modificado o PTFE de alta densidad) es un fluoropolímero superior al PTFE convencional en las propiedades más críticas para asientos de válvulas de alto rendimiento:

• Mayor densidad y menor permeabilidad: El TFM1600 tiene una estructura molecular más densa que el PTFE convencional — menor permeabilidad a gases y fluidos, lo que mejora la estanqueidad del asiento especialmente en servicio de gas a baja presión diferencial donde el PTFE estándar puede tener micro-filtración.
• Menor tendencia al flujo en frío (creep): El PTFE convencional tiene tendencia a deformarse permanentemente bajo carga a temperatura — fenómeno llamado cold flow o creep. El TFM1600 tiene significativamente menor tendencia al creep, manteniendo la fuerza de sellado durante más tiempo y más ciclos de operación.
• Mayor resistencia a la abrasión fina: Con respaldo metálico en la doble excentricidad, el TFM1600 resiste mejor la abrasión de partículas finas en suspensión que un elastómero blando (EPDM, Viton) — que se desgasta más rápidamente por la abrasión de las partículas.
• Resistencia química prácticamente universal: El TFM1600 hereda la compatibilidad química del PTFE — resistente a ácidos, álcalis, solventes, hidrocarburos y prácticamente cualquier fluido industrial a temperatura hasta 180 °C.
• Asiento reemplazable: El asiento TFM1600 puede reemplazarse en campo cuando está desgastado — sin reemplazar la válvula completa.

El vástago 17-4 PH — la mayor resistencia mecánica de la gama

El vástago de acero inoxidable 17-4 PH (Grado UNS S17400, también denominado 630) es un acero inoxidable de endurecimiento por precipitación — un tipo de acero inoxidable que combina la resistencia mecánica del acero de herramienta con la resistencia a la corrosión del acero inoxidable. Sus propiedades:

• Resistencia a la tracción: 1,000–1,100 MPa en condición H900 — tres veces mayor que el SS316 estándar (515 MPa)
• Resistencia a la corrosión: Similar al SS304 en ambientes no clorurados — suficiente para los fluidos de proceso donde se especifica esta válvula
• Resistencia a la fatiga: La mayor resistencia mecánica del 17-4 PH proporciona mayor resistencia a la fatiga por ciclos repetidos — crítica en válvulas de alto rendimiento con ciclos frecuentes de apertura y cierre
• Por qué no SS316 o SS420: En válvulas de alto rendimiento con doble excentricidad, el vástago soporta mayores esfuerzos de torsión y flexión que en una mariposa centrada convencional. El 17-4 PH proporciona el margen de seguridad mecánica necesario para estos esfuerzos sin aumentar el diámetro del vástago — manteniendo el diseño compacto de la válvula.

Mariposa convencional vs. doble excentricidad — cuándo especificar cada una

Materiales de construcción

Especificaciones técnicas

• Tipo: Mariposa wafer de doble excentricidad (high performance butterfly valve)
• Norma de diseño: API 609
• Cara a cara: API 609
• Montura para actuador: ISO 5211
• Brida: ANSI B16.5 Clase 150
• Inspección y pruebas: API 598
• Material del cuerpo: CF8M (SS316)
• Disco: CF8M (SS316)
• Asiento: TFM1600 (PTFE modificado) — reemplazable
• Vástago: 17-4 PH (UNS S17400)
• Diámetros en stock: 2" (DN50), 2½" (DN65), 3" (DN80), 4" (DN100), 5" (DN125), 6" (DN150), 8" (DN200), 10" (DN250)
• Diámetros bajo pedido especial: 12" (DN300), 14" (DN350), 16" (DN400), 18" (DN450)

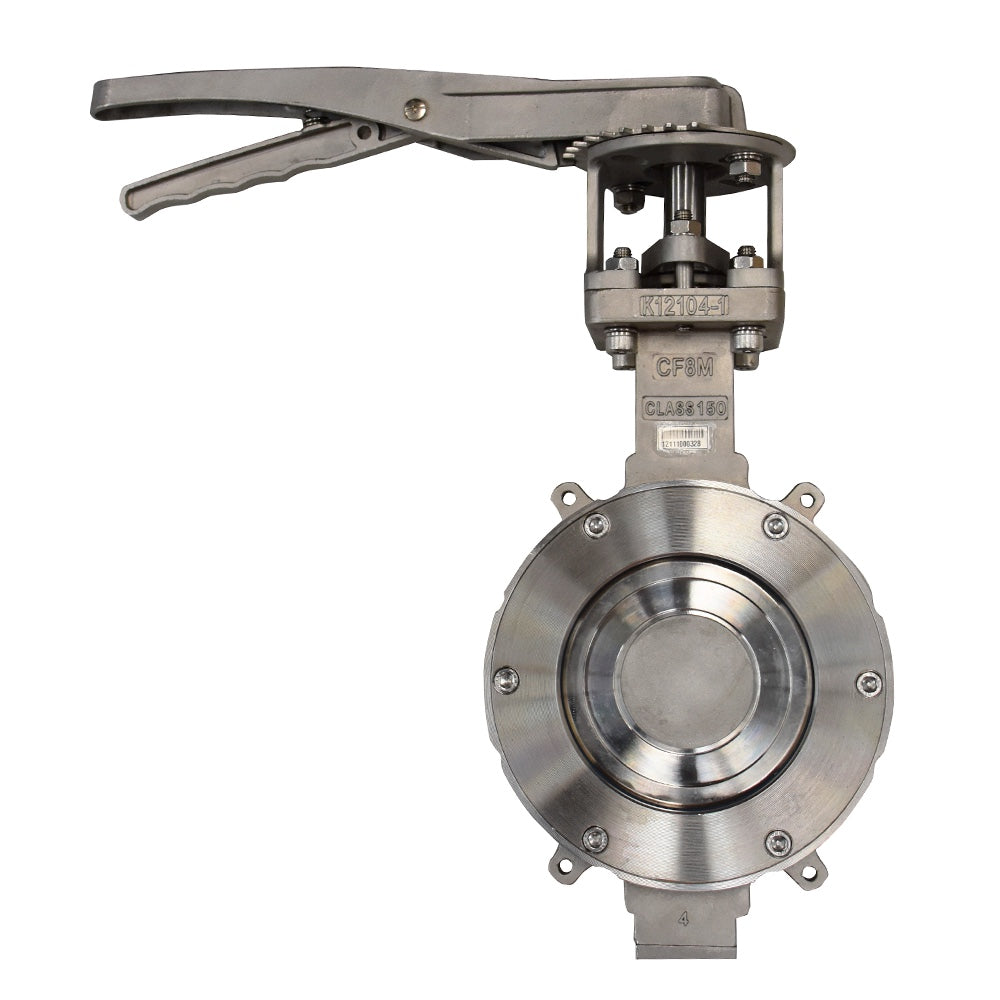

• Presión nominal: ANSI 150 lb
• Temperatura máxima: ≤180 °C
• Compatibilidad: Productos químicos y fluidos corrosivos en condiciones moderadas

Tabla de dimensiones con montaje ISO 5211

Compatibilidad de fluidos — CF8M + TFM1600

• ✅ Ácidos diluidos — H₂SO₄ hasta 30%, HCl hasta 20%, HNO₃ hasta 25%
• ✅ Álcalis — NaOH hasta 40%, KOH hasta 30%
• ✅ Hidrocarburos líquidos y gaseosos — gasolina, diésel, GLP, gas natural
• ✅ Solventes orgánicos a concentración moderada
• ✅ Agua de mar y soluciones salinas hasta temperatura moderada
• ✅ Vapor de proceso hasta 180 °C
• ✅ Fluidos de proceso petroquímico y gases de proceso
• ✅ Gas natural con H₂S y CO₂ húmedo
• ⚠️ Ácidos concentrados (H₂SO₄ >50%, HF): el cuerpo CF8M puede ser insuficiente — consultar
• ❌ HF, ClO₂ concentrado: usar válvula anticorrosiva PFA

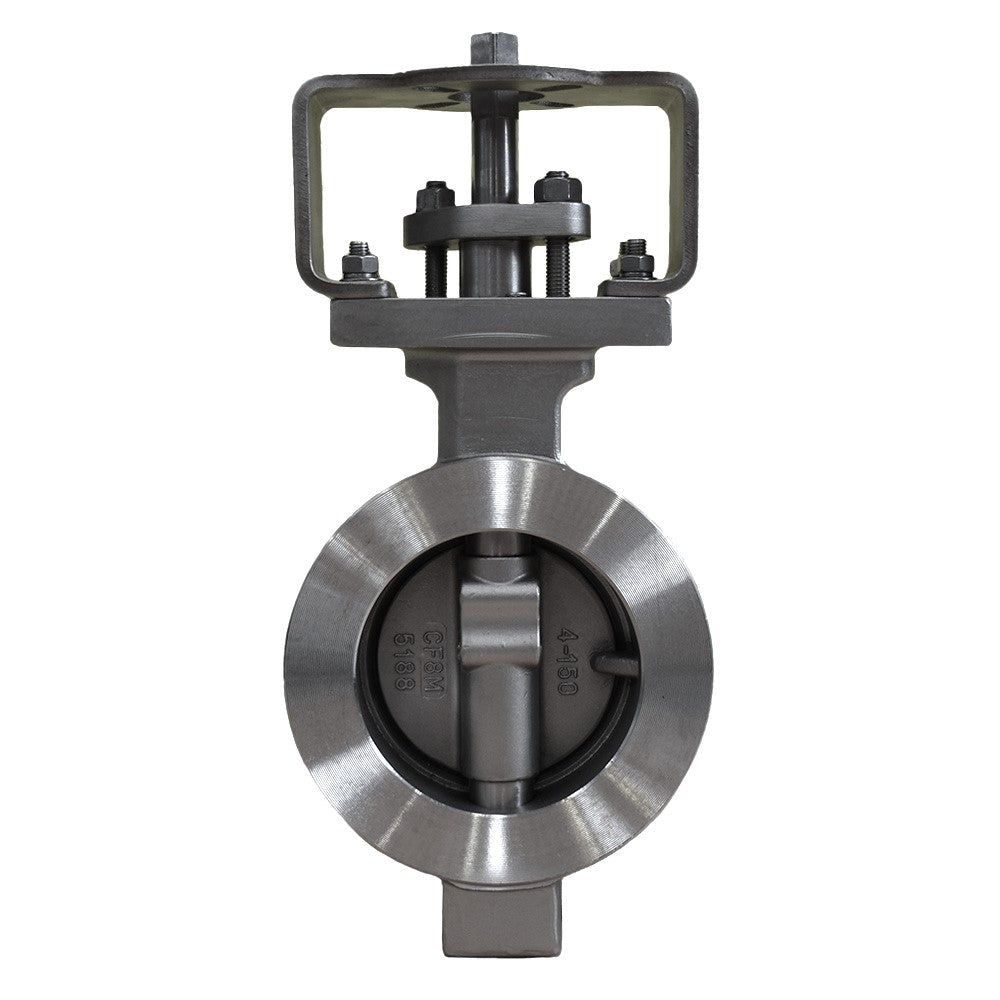

Automatización — ISO 5211, par de operación reducido

La doble excentricidad reduce significativamente el par de operación en posición intermedia (10°–80°) respecto a la mariposa convencional — el disco está separado del asiento durante casi toda la carrera. El par máximo se concentra en los últimos grados del cierre. Esta característica permite:

• Actuadores de menor par en diámetros intermedios: En 4" a 8", el par de operación de la doble excentricidad es menor que el de la mariposa convencional equivalente — verificar con Cematic el par correcto para cada combinación diámetro/presión
• Mayor precisión de control: El par constante y bajo durante la carrera mejora la respuesta del posicionador y la precisión de posicionamiento en control modulante
• Actuador neumático simple o doble efecto: Ver mariposas con actuador neumático →
• Actuador eléctrico ON/OFF o modulante: Ver mariposas con actuador eléctrico →

Aplicaciones principales

• Industria química — fluidos corrosivos con alta frecuencia de ciclos: La doble excentricidad es la primera opción cuando la mariposa opera más de 10,000 ciclos por año en fluidos corrosivos. En química inorgánica, síntesis orgánica y manejo de reactivos, la mariposa convencional necesita reemplazo del asiento con más frecuencia — la doble excentricidad reduce significativamente esta frecuencia de mantenimiento.
• Petroquímica y refinerías — servicio de hidrocarburos a temperatura: Las piping classes de refinerías y plantas petroquímicas frecuentemente especifican API 609 para válvulas de mariposa en servicio de hidrocarburos. El TFM1600 resiste los hidrocarburos y sus derivados sin el hinchamiento que sufriría el EPDM o el NBR.
• Oil & Gas — gas natural con H₂S y CO₂: El gas natural húmedo con H₂S y CO₂ disuelto es incompatible con elastómeros estándar a largo plazo. El TFM1600 no es atacado por estos componentes y el CF8M del cuerpo resiste el gas de proceso típico en facilidades de producción y transporte.
• Generación de energía — vapor y fluidos a alta temperatura: Vapor de proceso hasta 180 °C, fluidos de calefacción y fluidos de proceso en plantas de generación donde la mariposa convencional con EPDM ya no es viable por temperatura. El TFM1600 mantiene sus propiedades de sellado hasta 180 °C sin la degradación progresiva del EPDM por encima de 120 °C.
• Energía solar térmica y geotérmica: Instalaciones de energía solar de concentración (CSP) con aceite térmico a 150–300 °C y plantas geotérmicas con fluidos de proceso corrosivos a alta temperatura. El CF8M + TFM1600 cubre el rango operativo de estos sistemas en los diámetros estándar de distribución de fluido térmico.
• Pulpa y papel — químicos de proceso: Líneas de blanqueo con ClO₂ diluido, NaOH, H₂SO₄ diluido y otros químicos del proceso kraft donde la mariposa convencional necesita frecuentes reemplazos de asiento. La doble excentricidad en CF8M + TFM1600 extiende significativamente el intervalo de mantenimiento en estos servicios.

Para la mariposa de hierro estándar con asiento EPDM/NBR/Viton, ver mariposa wafer hierro con disco SS316 →
