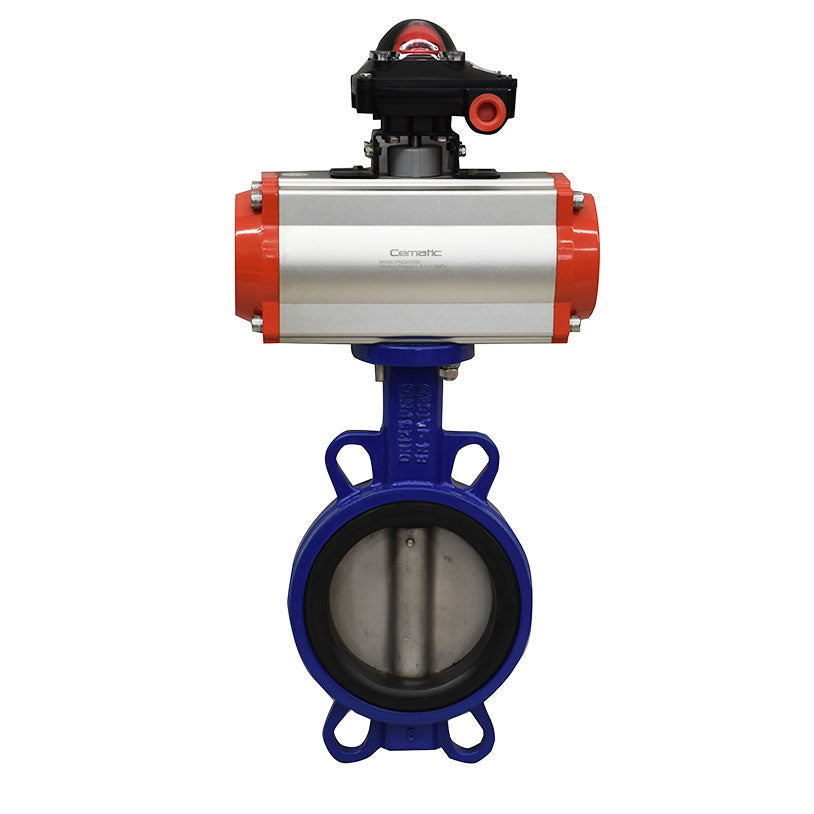

Válvula Mariposa Wafer NBR con Actuador Neumático — Hierro GG25, Disco SS304, 230 psi, hasta 80 °C

La válvula mariposa wafer NBR con actuador neumático de Cematic es la solución estándar para el control automatizado de aceites, combustibles e hidrocarburos en sistemas industriales con bridas Clase 150 LB. Su asiento de NBR (nitrilo butadieno) es el elastómero de referencia para fluidos de base petróleo, ya que resiste aceites minerales, grasas y combustibles con alta durabilidad.

El disco en SS304, además, aporta resistencia a la corrosión en la zona de mayor contacto con el fluido. El buje de Teflón PTFE reduce la fricción en el eje del disco. Además, contribuye a un torque de operación bajo durante toda la vida útil del conjunto.

El actuador neumático de simple o doble efecto, finalmente, permite apertura y cierre rápidos desde el sistema de control neumático de la planta sin intervención manual.

Por qué el asiento NBR es el correcto para aceites e hidrocarburos en esta válvula

El asiento es el componente que define la compatibilidad química de esta válvula mariposa wafer. A continuación se describen los casos donde el NBR es la opción correcta:

• Aceites minerales, grasas y lubricantes: El NBR resiste los aceites minerales y lubricantes derivados del petróleo sin degradación. Por ello, es el asiento estándar en válvulas para sistemas de lubricación y aceites de proceso industrial.
• Combustibles e hidrocarburos ligeros: El NBR resiste la gasolina, el diésel y los hidrocarburos ligeros sin degradación. En consecuencia, es el asiento correcto en oleoductos y plantas de almacenamiento y distribución de combustibles.
• Fluidos de proceso con base petróleo: En plantas que procesan fluidos derivados del petróleo a temperatura moderada, el NBR ofrece la resistencia química y la durabilidad necesarias para operación continua. Por ello, es el asiento más especificado en ese tipo de servicios.
• Agua y fluidos acuosos a temperatura moderada: El NBR, además, es compatible con agua y fluidos acuosos hasta 80°C. Por ello, es válido en sistemas que manejan tanto agua como aceites en el mismo circuito sin necesidad de cambiar el tipo de válvula.

Simple efecto vs. doble efecto — selección del actuador neumático

El tipo de actuador neumático define el comportamiento de la válvula ante un corte del suministro de aire:

• Simple efecto: El aire activa una posición y el resorte interno devuelve la válvula al estado de seguridad — abierto o cerrado — al cortar el suministro. Por ello, es la opción correcta cuando se requiere un estado de falla definido ante emergencias o paradas no programadas.
• Doble efecto: El aire activa tanto la apertura como el cierre. En consecuencia, ambas posiciones requieren señal neumática activa. Es la opción correcta cuando el suministro de aire es continuo y confiable. En consecuencia, no se requiere un estado de falla definido.

Materiales de construcción que garantizan durabilidad y resistencia química

El cuerpo es de fundición de hierro GG25, material estándar en válvulas mariposa industriales de uso general. Su resistencia mecánica y bajo costo, además, lo hacen la especificación correcta cuando el fluido no requiere cuerpo de acero inoxidable. El disco es de SS304 (CF8), que aporta resistencia a la corrosión superior al hierro.

Por ello, es el material correcto en la zona de mayor exposición al fluido. El asiento es de NBR, elastómero estándar para aceites, combustibles e hidrocarburos. También es compatible con agua y aire a temperatura moderada.

El buje es de Teflón PTFE, ya que reduce la fricción en el eje y contribuye a un torque de operación bajo. Finalmente, la montura ISO5211 garantiza compatibilidad del actuador neumático con la válvula.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula mariposa wafer NBR con actuador neumático es compatible con los fluidos industriales de base petróleo más comunes. A continuación se describen los principales grupos:

• Aceites minerales y lubricantes — el NBR es el elastómero estándar para aceites minerales; por ello, es la especificación correcta en sistemas de lubricación, aceites hidráulicos y aceites de proceso industrial
• Combustibles — gasolina, diésel, queroseno — el NBR resiste los combustibles derivados del petróleo; en consecuencia, es el asiento más utilizado en sistemas de almacenamiento y distribución de combustibles
• Petróleo crudo y productos de refinación — el NBR resiste el petróleo crudo y los productos intermedios de refinación; asimismo, el disco SS304 aporta resistencia al ataque moderado de esos fluidos
• Agua y fluidos acuosos a temperatura moderada — el NBR, además, es compatible con agua a temperatura no superior a 80°C; por ello, es válido en sistemas que manejan tanto agua como aceites sin necesidad de cambiar el tipo de válvula
• Aire comprimido y gases inertes — el NBR resiste el aire comprimido y los gases no reactivos; por ello, también aplica en sistemas de distribución de aire o gas inerte donde la temperatura no supera los 80°C

Aplicaciones de la válvula mariposa wafer NBR con actuador neumático

Sistemas de Combustibles y Oleoductos

La válvula mariposa wafer NBR con actuador neumático es el componente estándar en sistemas de distribución y almacenamiento de combustibles. El asiento de NBR, además, resiste los hidrocarburos sin degradación. Por ello, es la válvula más especificada en terminales de almacenamiento y ductos de distribución de combustibles.

Refinerías y Plantas Petroquímicas donde el NBR es el asiento estándar

En refinerías, esta válvula controla el flujo de petróleo crudo y productos intermedios en las distintas etapas del proceso. El actuador neumático, asimismo, permite la integración en los sistemas de control de la planta con respuesta rápida.

En consecuencia, es el conjunto estándar en procesos de destilación, craqueo y reformado donde se manejan fluidos de base petróleo a temperatura moderada.

Industria Química con Fluidos de Base Petróleo

En plantas de proceso químico con aceites y disolventes de base petróleo compatibles con NBR, esta válvula garantiza sellado confiable y larga vida útil del asiento. El disco SS304, además, aporta resistencia mecánica y química en la zona de mayor contacto con el fluido.

Por tanto, es el conjunto correcto cuando el fluido es un aceite o disolvente de base petróleo a temperatura moderada.

Sistemas HVAC donde el NBR cubre los servicios de agua y aire a temperatura moderada

En sistemas de calefacción, ventilación y aire acondicionado, esta válvula regula el flujo de agua y aire. El NBR, además, es compatible con el agua a temperatura moderada y con el aire comprimido. Por ello, cubre los servicios HVAC estándar donde la temperatura no supera los 80°C y el fluido es agua o aire sin agentes agresivos.

Industria Papelera: agua y aditivos de proceso compatibles con NBR

En plantas papeleras, esta válvula controla el flujo de agua, pasta de papel y aditivos del proceso. El NBR, además, es compatible con esos fluidos. Su diseño wafer compacto, asimismo, facilita la instalación en instalaciones con espacio reducido entre bridas.

En consecuencia, es la opción de menor costo para automatización de válvulas en líneas de proceso papelero donde el fluido es compatible con el NBR.
