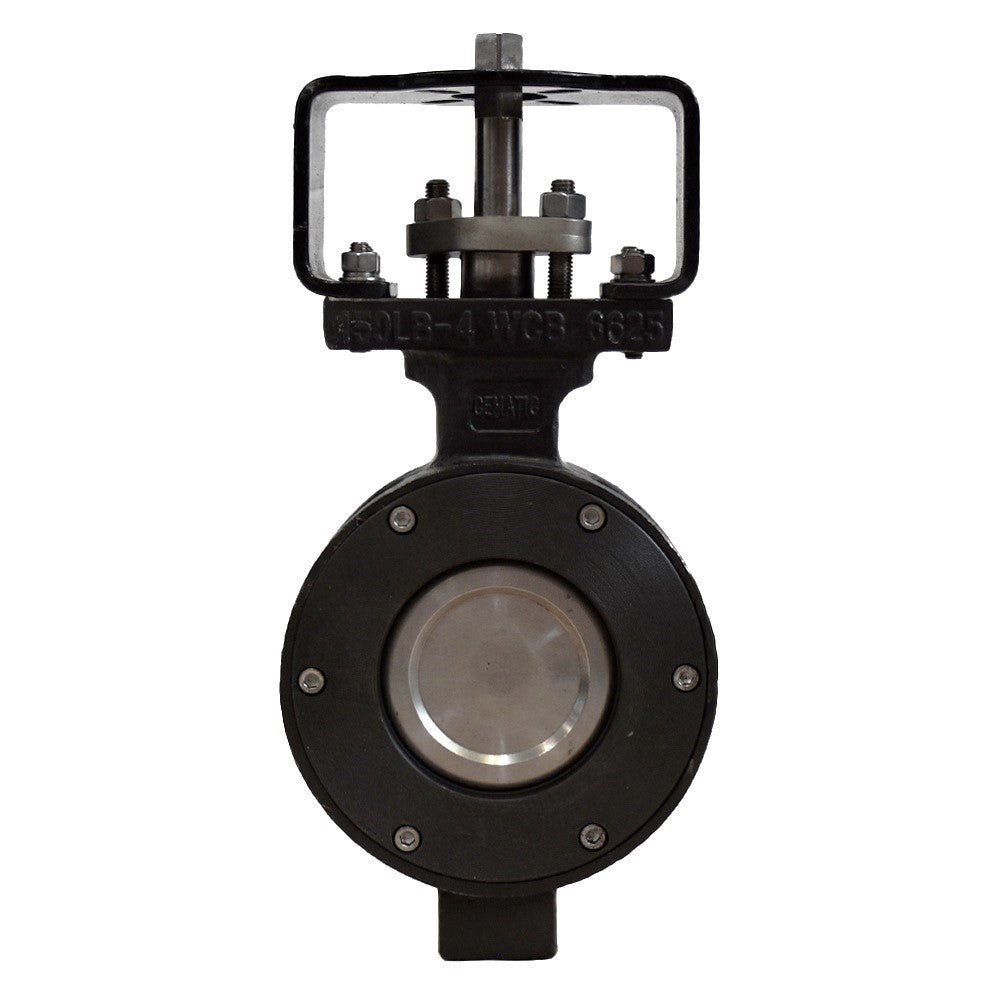

Válvula de Mariposa de Alto Rendimiento WCB — Doble Excentricidad, Disco SS316, Asiento TFM1600/RPTFE, ANSI 150 Clase 150

La válvula de mariposa de alto rendimiento WCB con doble excentricidad combina la geometría de doble excentricidad de la gama HP — disco que se separa inmediatamente del asiento al abrir, sin deslizamiento continuo durante la carrera — con el cuerpo de acero al carbono WCB, la opción de menor costo para servicios de gas natural, GLP, vapor, petróleo y fluidos de proceso donde el cuerpo WCB es el material especificado y el CF8M (SS316) representa un costo adicional no justificado por el fluido. El disco de SS316 garantiza resistencia a la corrosión en la superficie en contacto con el fluido, y el asiento de TFM1600 o RPTFE proporciona sellado hermético con mayor vida útil que los elastómeros convencionales hasta 180 °C.

WCB vs. CF8M en mariposas de alto rendimiento — la misma geometría, materiales optimizados por fluido

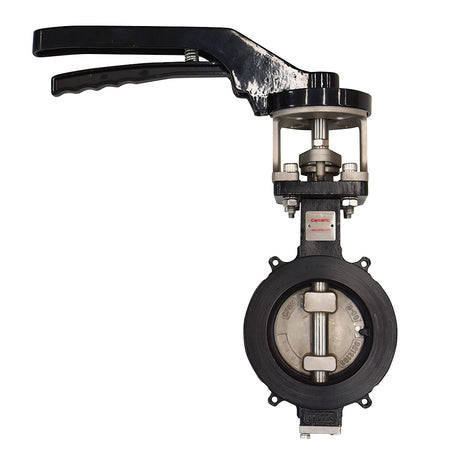

La doble excentricidad — disco que no toca el asiento durante la carrera

Igual que en la versión CF8M, la geometría de doble excentricidad elimina el deslizamiento continuo entre disco y asiento que caracteriza a las mariposas convencionales:

• Primera excentricidad (axial): El eje de giro está desplazado lateralmente respecto al plano del asiento — al girar, el disco se despega inmediatamente del asiento al inicio de la apertura y no vuelve a tocarlo hasta el último instante del cierre.
• Segunda excentricidad (radial): El eje está desplazado perpendicular al eje de la tubería — refuerza el efecto de despegue y mejora la distribución de fuerzas en el cierre final.
• Resultado práctico: El asiento TFM1600 o RPTFE solo recibe desgaste en el instante final del cierre — no durante los 90° de la carrera como en la mariposa convencional. La vida útil del asiento aumenta proporcionalmente respecto a una mariposa con asiento elastomérico EPDM o NBR en servicio de gas y vapor.

Asiento TFM1600 y RPTFE — dos opciones de fluoropolímero de alto rendimiento

TFM1600 — PTFE Modificado de Alta Densidad

• Mayor densidad y menor permeabilidad que PTFE estándar: Mejor estanqueidad en servicio de gas a baja presión diferencial — crítico en aplicaciones de gas natural donde incluso una micro-filtración puede ser inaceptable
• Menor creep (flujo en frío): Mantiene la fuerza de sellado durante más tiempo y más ciclos de operación que el PTFE convencional bajo carga y temperatura
• Resistencia química universal: Compatible con gas natural, GLP, vapor, petróleo y prácticamente cualquier fluido industrial hasta 180 °C
• Primera opción para: Gas natural, GLP, vapor limpio, petróleo y fluidos de proceso secos donde la estanqueidad máxima es el requerimiento principal

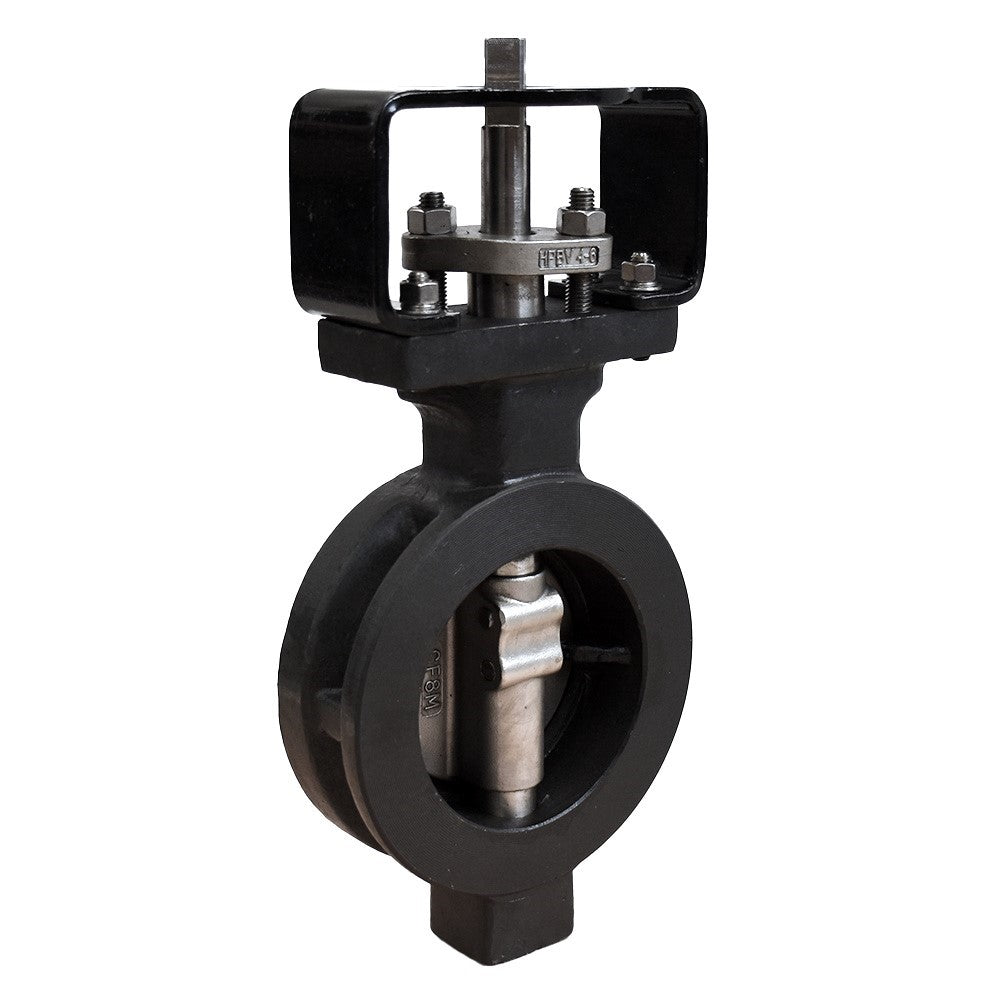

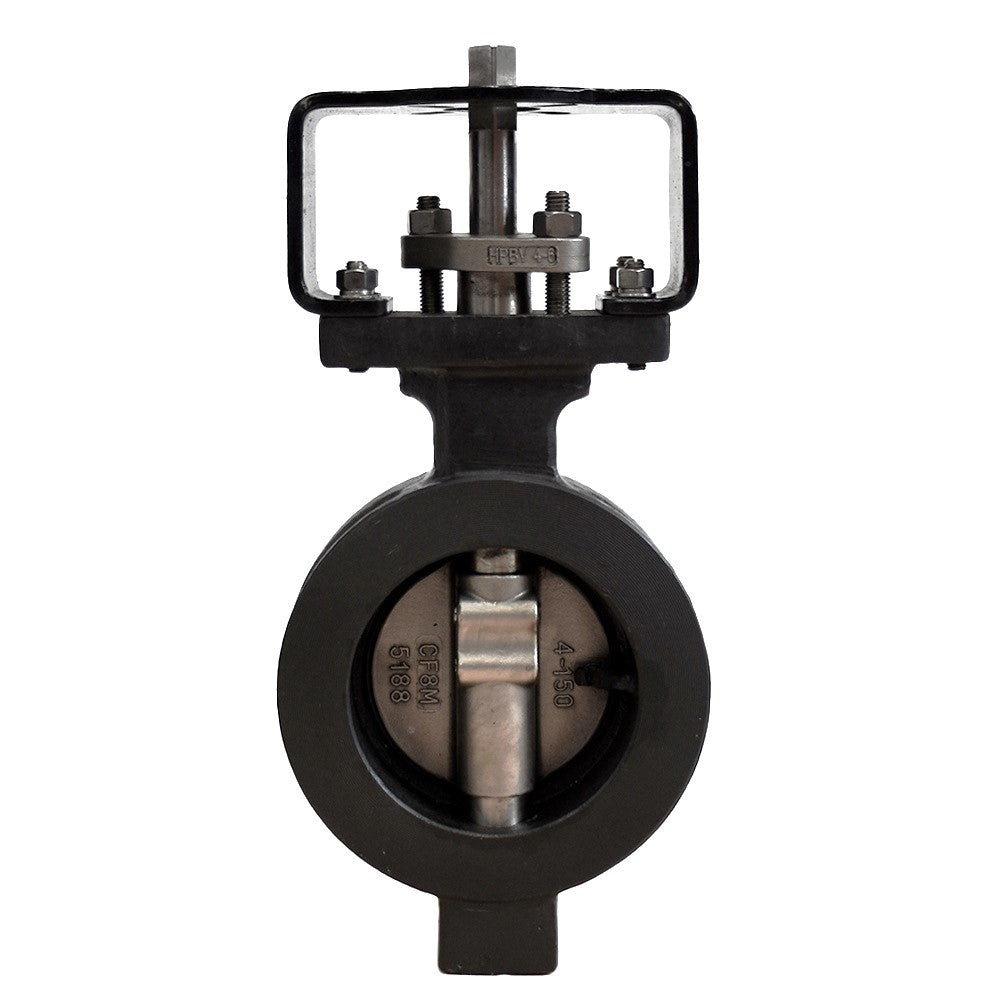

RPTFE — PTFE Reforzado

• Mayor dureza superficial que PTFE virgen: El refuerzo (típicamente fibra de vidrio o carbono) aumenta la dureza del asiento — mayor resistencia al desgaste abrasivo en fluidos con partículas finas en suspensión
• Menor deformación bajo carga: Menor tendencia al creep que el PTFE virgen, especialmente en servicio con alta presión diferencial continua en posición cerrada
• Primera opción para: Fluidos con partículas finas, servicio a alta presión diferencial, ciclos frecuentes donde la dureza del asiento es el requerimiento principal
• Limitación vs. TFM1600: Ligeramente menor estanqueidad a muy baja presión diferencial — para servicio de gas puro donde la estanqueidad absoluta es crítica, TFM1600 es preferible

Materiales de construcción

Especificaciones técnicas

• Tipo: Mariposa wafer de doble excentricidad (high performance butterfly valve)
• Norma de diseño: API 609
• Montura para actuador: ISO 5211
• Brida: ANSI B16.5 Clase 150
• Material del cuerpo: WCB (ASTM A216 Gr. WCB)

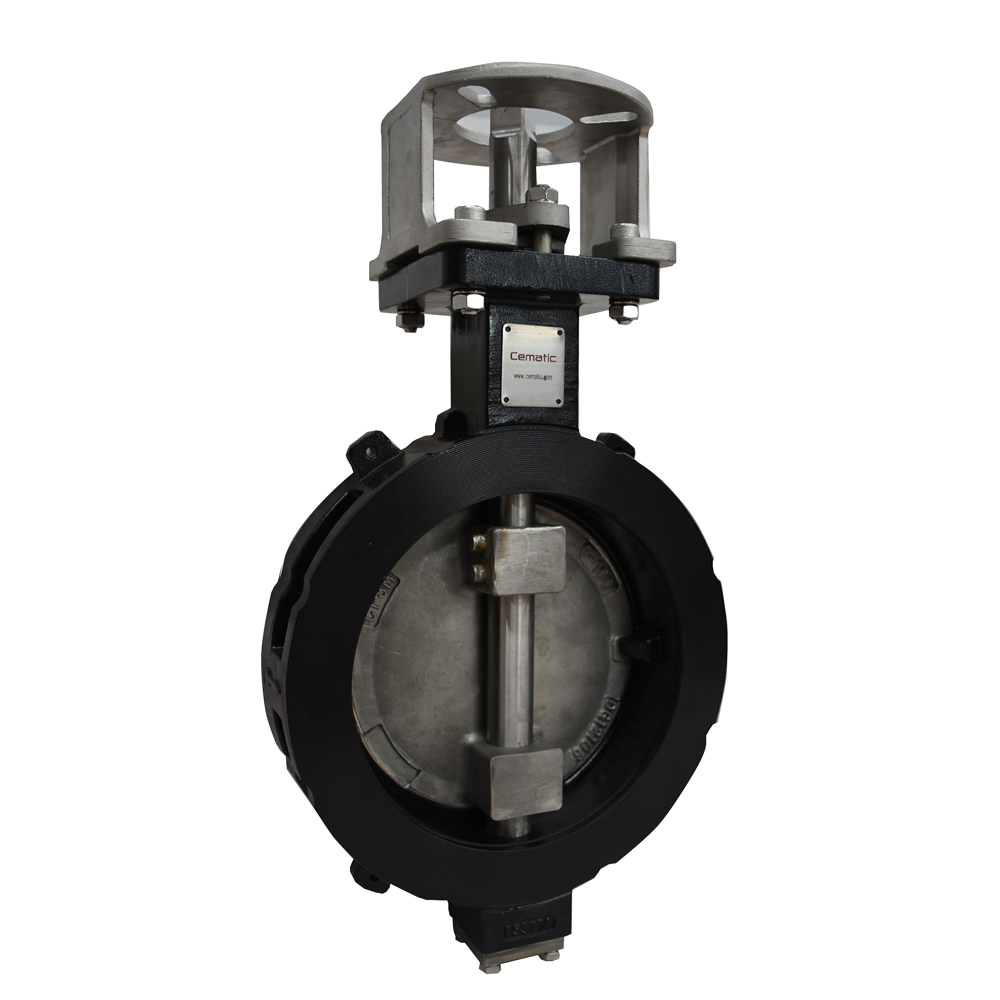

• Disco: SS316
• Asiento: TFM1600 o RPTFE — especificar al ordenar
• Sellado: Hermético
• Presión nominal: ANSI 150 lb
• Temperatura máxima: ≤180 °C
• Actuador neumático: Simple o doble efecto
• Actuador eléctrico: ON/OFF o modulante

Compatibilidad de fluidos — WCB + SS316 + TFM1600/RPTFE

• ✅ Gas natural y GLP — el servicio más frecuente de esta válvula en México
• ✅ Vapor de proceso hasta 180 °C
• ✅ Petróleo crudo, aceites de proceso y condensados de hidrocarburos
• ✅ Gases industriales secos — N₂, CO₂, aire comprimido, H₂
• ✅ Gas natural con trazas de H₂S y CO₂ húmedo — el disco SS316 resiste mejor que el SS304
• ✅ Fluidos de proceso petroquímico no corrosivos para el cuerpo WCB
• ✅ Agua de proceso sin cloruros elevados a temperatura hasta 180 °C
• ⚠️ Agua con cloruros elevados o ácidos: el cuerpo WCB puede correrse — usar versión CF8M
• ⚠️ Fluidos con partículas abrasivas: especificar asiento RPTFE en lugar de TFM1600
• ❌ HF, H₂SO₄ concentrado, ácidos fuertes: usar anticorrosiva PFA

Automatización — ISO 5211, par reducido por doble excentricidad

La doble excentricidad reduce el par de operación en posición intermedia respecto a la mariposa convencional — el disco está separado del asiento durante casi toda la carrera. El par máximo se concentra en los últimos grados del cierre. En servicio de gas, donde la válvula opera frecuentemente, esta reducción de par acumula un ahorro energético significativo en actuadores neumáticos durante la vida útil de la válvula.

• Actuador neumático simple efecto NC: La configuración estándar de seguridad para gas natural y GLP — el resorte mecánico garantiza el cierre ante cualquier falla del sistema de control sin dependencia de componentes electrónicos activos. Ver mariposas con actuador neumático →
• Actuador eléctrico ON/OFF o modulante: Para instalaciones sin red de aire comprimido o con integración Modbus al SCADA. Ver mariposas con actuador eléctrico →

Aplicaciones principales

• Gas natural y GLP — distribución y transporte: La aplicación más frecuente de la mariposa HP WCB en México. Las piping classes de gasoductos, estaciones de compresión y distribución industrial especifican frecuentemente WCB + disco SS316 para válvulas de mariposa en servicio de gas. La doble excentricidad proporciona mejor sellado y mayor vida útil del asiento TFM1600 que la mariposa convencional con EPDM en este servicio.
• Petroquímica y refinerías — piping class WCB: Las piping classes de refinerías y plantas petroquímicas definen WCB como el material de cuerpo para válvulas de mariposa en servicios de hidrocarburos líquidos y gaseosos. La versión HP WCB cumple con estas especificaciones con el asiento TFM1600 que resiste los hidrocarburos sin el hinchamiento del EPDM.
• Vapor de proceso — hasta 180 °C: Aislamiento de líneas de vapor en plantas industriales, calderas y sistemas de distribución donde la temperatura supera el límite del EPDM (120 °C). El TFM1600 mantiene sus propiedades de sellado hasta 180 °C y el WCB soporta las presiones de vapor de proceso estándar.
• Oil & Gas — facilidades de producción: Válvulas de aislamiento en manifolds de producción, separadores y equipos de proceso donde el WCB ANSI 150 es el rating especificado para el servicio de hidrocarburos. La doble excentricidad reduce la frecuencia de mantenimiento del asiento respecto a la mariposa estándar en servicio continuo.
• Generación de energía — vapor y gases de proceso: Aislamiento en sistemas de vapor de proceso, gases de combustión y fluidos de proceso en plantas termoeléctricas y de ciclo combinado donde las piping classes especifican WCB y la temperatura supera el límite de los elastómeros convencionales.
• Industria manufacturera — servicios de planta a alta temperatura: Control de vapor de calefacción, aceite térmico y gases industriales en instalaciones donde la mariposa convencional con EPDM falla por temperatura y el CF8M está sobrespecificado para el servicio. La HP WCB cubre este rango específico.

Para fluidos corrosivos que requieren cuerpo en acero inoxidable, ver mariposa HP CF8M SS316 →
