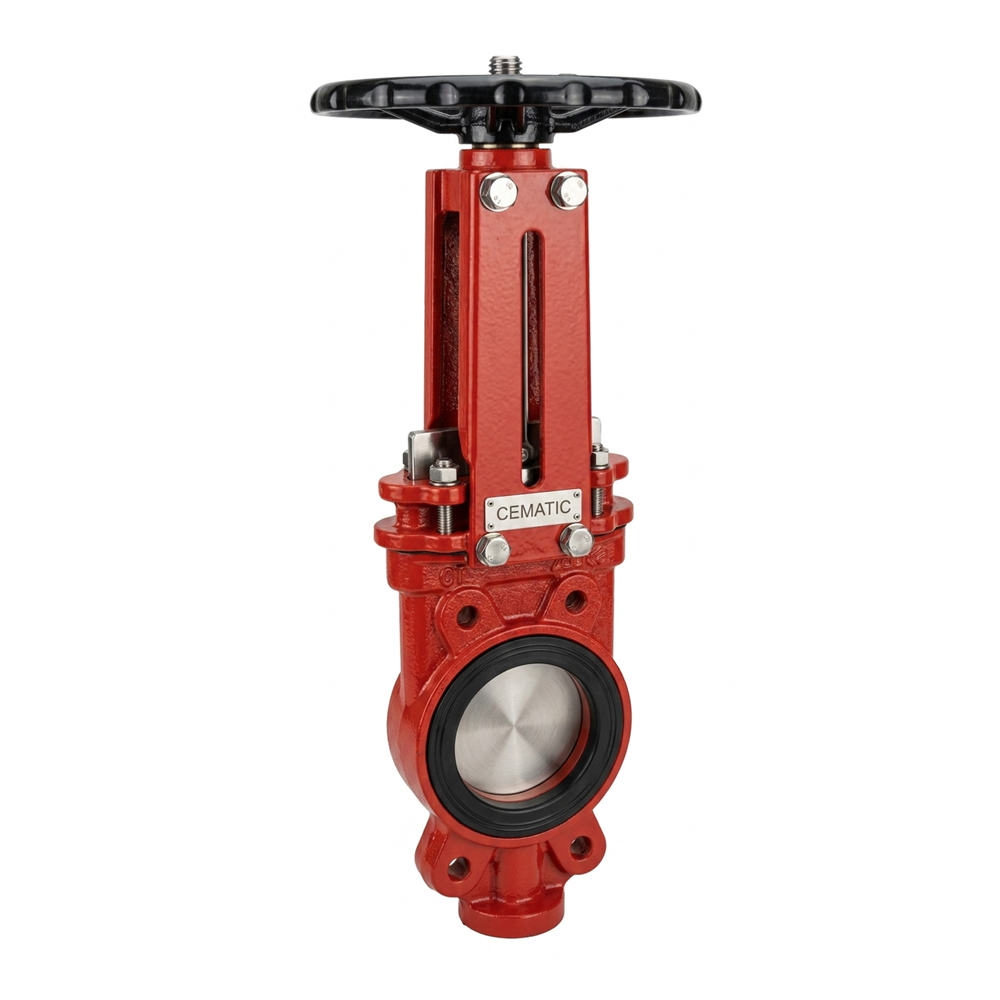

Válvula de Cuchilla Vástago Ascendente — GGG40 | Disco SS304 | Asiento EPDM | Volante | Bridas Lug 150Lb

La válvula de cuchilla de vástago ascendente de Cematic controla y aísla fluidos con sólidos, lodos y partículas en sistemas industriales de media presión. Gracias a su cuerpo en hierro dúctil GGG40, ofrece mayor resistencia a impactos y fatiga que el hierro gris convencional. Por lo tanto, es la especificación correcta en instalaciones donde el material y el precio son factores de selección simultáneos.

En cuanto a su operación, el vástago ascendente (OS&Y) sube físicamente al abrir la válvula, quedando visible por encima del volante. Por esta razón, el estado de la válvula —abierta o cerrada— es verificable visualmente desde cualquier punto de la instalación sin necesidad de instrumentación adicional. Asimismo, la rosca de operación queda expuesta y fuera del fluido, lo que facilita la lubricación y el mantenimiento en campo.

Por otro lado, el disco en SS304 aporta resistencia a la corrosión en contacto directo con el fluido, mientras que el asiento en EPDM garantiza estanqueidad y resistencia al envejecimiento en fluidos acuosos y a temperaturas de hasta 110 °C. Como resultado, la combinación GGG40 + SS304 + EPDM es la especificación estándar en plantas de tratamiento de agua, aguas residuales y minería donde el costo y la durabilidad deben equilibrarse.

Vástago Ascendente vs. No Ascendente — ¿Cuál Elegir?

Antes de seleccionar el tipo de vástago, es fundamental evaluar el espacio disponible y los requisitos de verificación de estado en la instalación. Por lo tanto, la siguiente tabla resume los criterios clave de selección:

GGG40 vs. WCB vs. SS316 — Guía de Selección del Material de Cuerpo

El material del cuerpo define la resistencia mecánica, la resistencia a la corrosión y el costo del conjunto. Por lo tanto, antes de seleccionar, identifica las características del fluido y el entorno de instalación:

• Hierro dúctil GGG40 (este modelo) — fluidos neutros, agua y lodos no agresivos: gracias a su grafito esferoidal, el GGG40 resiste impactos y vibración mejor que el hierro gris. Por lo tanto, es la especificación correcta en fluidos acuosos sin agresividad química significativa donde el costo del conjunto es un criterio de selección relevante.
• Acero al carbono WCB — mayor resistencia mecánica y lodos industriales: asimismo, el WCB ofrece mayor resistencia mecánica que el GGG40 y un costo menor que el SS316. De este modo, es adecuado cuando el proceso involucra presiones más altas o fluidos con mayor agresividad mecánica, como lodos minerales densos o mezclas abrasivas.
• Acero inoxidable SS316 — fluidos corrosivos y servicios químicos: igualmente, el SS316 ofrece resistencia superior a ácidos, álcalis y cloruros. Por ello, es la especificación correcta cuando el fluido presenta agresividad química que deterioraría el GGG40 o el WCB, como lodos con H₂S, efluentes ácidos o soluciones con cloruros.

Especificaciones Técnicas

Asiento EPDM — Resistencia y Vida Útil en Fluidos Acuosos

El EPDM es el material de asiento estándar en válvulas de cuchilla para fluidos acuosos y lodos de pH neutro a levemente alcalino. Dado que sus propiedades elásticas garantizan un cierre hermético incluso con partículas finas atrapadas entre el asiento y la cuchilla, ofrece las siguientes ventajas concretas:

• Resistencia al envejecimiento y al ozono: gracias a su composición, el EPDM no se degrada por exposición prolongada al aire, el ozono o el agua tratada con cloro. Por lo tanto, es la elección estándar en plantas de tratamiento de agua potable donde el cloro residual deterioraría asientos de NBR o neopreno.
• Elasticidad para cierre con sólidos: asimismo, el EPDM se adapta a las irregularidades generadas por partículas finas entre el asiento y la cuchilla. De este modo, garantiza estanqueidad incluso en lodos con sólidos en suspensión sin necesidad de un asiento metálico de mayor costo.
• Rango térmico adecuado para la mayoría de servicios de agua y lodos: igualmente, opera de -20 °C a +110 °C sin pérdida de elasticidad significativa. Por ello, cubre la totalidad de los servicios de agua potable, aguas residuales y lodos de proceso industrial.
• Limitación en hidrocarburos y aceites: finalmente, el EPDM no es compatible con aceites, hidrocarburos ni solventes orgánicos. En consecuencia, si el fluido contiene hidrocarburos, se recomienda asiento en Viton (FKM) o NBR según las condiciones del proceso.

Compatibilidad de Fluidos — GGG40 + SS304 + EPDM

• ✅ Lodos primarios y secundarios en PTAR: dado que la cuchilla SS304 corta fibras y partículas en suspensión, es la válvula de aislamiento estándar en líneas de lodo de digestores, espesadores y deshidratadoras. Por lo tanto, elimina las obstrucciones que generarían las válvulas de compuerta convencionales.
• ✅ Aguas residuales industriales neutras y alcalinas: asimismo, la combinación GGG40 + EPDM resiste el pH neutro a levemente alcalino de la mayoría de los efluentes industriales sin degradación del cuerpo ni del asiento.
• ✅ Agua potable y agua de proceso: igualmente, el EPDM cumple los requisitos de contacto con agua para consumo humano. En consecuencia, es adecuada en plantas potabilizadoras donde se requiere verificación visual del estado como OS&Y.
• ✅ Pulpa de celulosa y pasta de papel: además, la cuchilla SS304 corta la fibra de celulosa en suspensión sin obstrucciones. Por ello, es la especificación habitual en líneas de pasta en plantas de proceso kraft y semikraft.
• ✅ Cemento, cal y minerales en polvo: por otro lado, la acción de corte de la cuchilla evita la acumulación de sólidos en la cavidad de la válvula. Asimismo, el cuerpo GGG40 resiste los impactos mecánicos de los sólidos abrasivos de dureza moderada.
• ⚠️ Fluidos ácidos (pH < 5) o con cloruros: en este caso, el GGG40 puede sufrir corrosión acelerada. Por lo tanto, se recomienda cuerpo en SS316 para fluidos con pH ácido o presencia de cloruros.
• ⚠️ Aceites, hidrocarburos o solventes: igualmente, el EPDM no es compatible con estos fluidos. En consecuencia, se recomienda asiento en Viton o NBR para procesos con hidrocarburos.

Aplicaciones de la Válvula de Cuchilla Vástago Ascendente GGG40

Gracias a su vástago ascendente OS&Y, disco SS304 y asiento EPDM, esta válvula se especifica en instalaciones de superficie donde la verificación visual del estado es un requisito operacional o de código. En particular, destaca en los siguientes servicios:

Agua, Aguas Residuales y Saneamiento

• Plantas de tratamiento de aguas residuales (PTAR): gracias a su vástago ascendente, el estado de la válvula es verificable visualmente por el operador desde cualquier punto de la sala de bombas. Por lo tanto, es la especificación estándar en líneas de lodo primario, lodo secundario y lodo digerido en PTARs municipales e industriales.
• Plantas potabilizadoras: asimismo, cumple el requisito OS&Y de verificación visual de estado en sistemas de tratamiento de agua potable bajo normativa. De este modo, el operador confirma el estado sin instrumentación adicional en cada ronda de inspección.
• Sistemas contra incendio (NFPA 13): igualmente, el vástago ascendente es el tipo obligatorio por código NFPA 13 en válvulas de seccionamiento de sistemas de rociadores. Por ello, es la especificación correcta cuando el inspector requiere verificación visual inequívoca del estado abierto de la válvula.

Minería, Pulpa y Papel e Industria

• Circuitos de lodos minerales y relaves: dado que la cuchilla SS304 corta el material en suspensión en lugar de comprimirlo, evita obstrucciones en líneas de relaves y pulpas minerales. Por lo tanto, reduce los paros no programados por atascos frente a válvulas de compuerta convencionales.
• Líneas de pasta y pulpa en plantas de papel: por otro lado, la cuchilla corta la fibra de celulosa limpiamente sin retención de material en la cavidad interna. Asimismo, el asiento EPDM garantiza estanqueidad en líneas de pasta a presión moderada con partículas en suspensión.
• Salas de bombas y estaciones de bombeo: finalmente, el vástago ascendente facilita la verificación visual del estado durante las rondas operativas. De igual manera, su rosca exterior permite la lubricación y el ajuste de empaque sin retirar la válvula de la línea.

Ficha Técnica
