Las válvulas de diafragma son la solución técnica para el manejo seguro de fluidos corrosivos, abrasivos, viscosos y con partículas en suspensión. Su diseño sin empaquetadura de vástago — con solo dos componentes en contacto con el fluido — garantiza estanqueidad absoluta al exterior, mínimos espacios muertos y mantenimiento sencillo sin desmontar la línea. En Cematic ofrecemos válvulas de diafragma en operación manual y neumática, con revestimiento PFA, ETFE o sin revestimiento en acero inoxidable, en tipo vertedero (weir) y paso recto (straight-through).
✓ Operación manual y neumática
✓ Revestimiento PFA · ETFE · Sin revestir SS316
✓ Diafragmas EPDM · PFA · Caucho duro · ETFE · Caucho natural
✓ Tipo vertedero (Weir) y paso recto (Straight-Through)
✓ Posicionador inteligente disponible
✓ Stock CDMX · Envío a toda la República
Tipos de válvula de diafragma

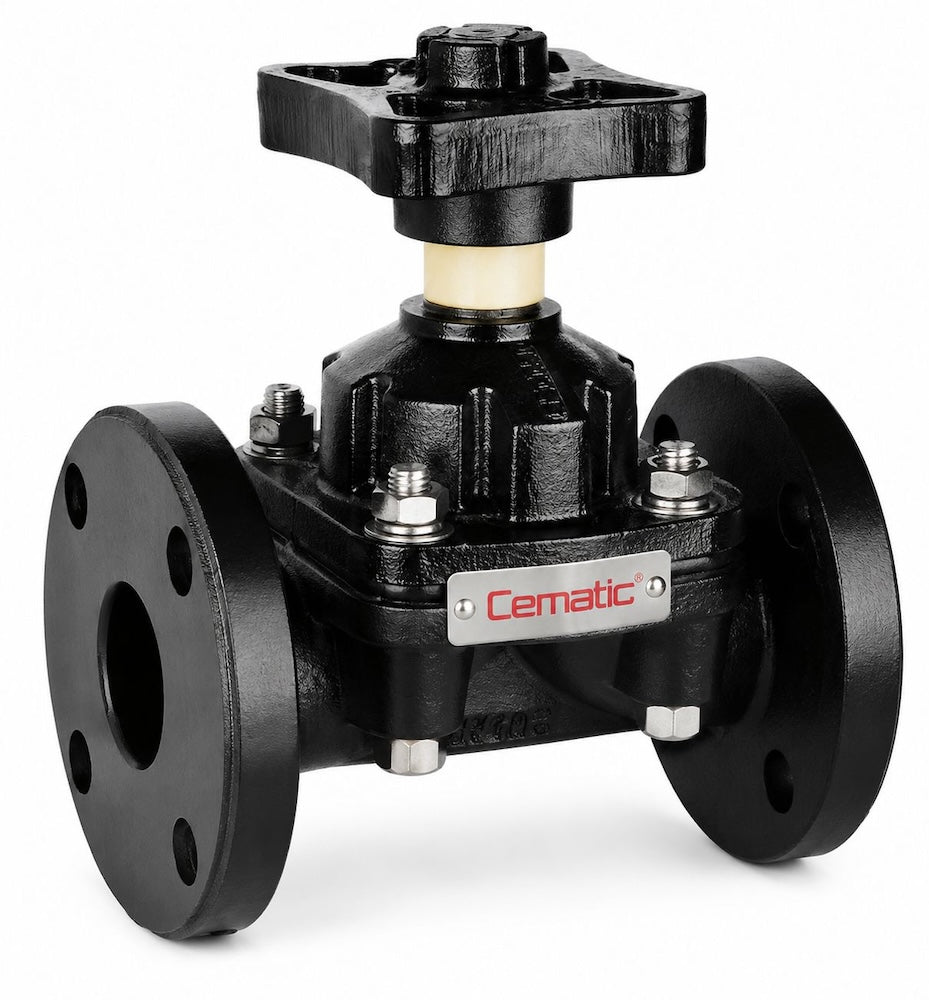

Vertedero (Weir)
El diafragma se presiona contra un resalto interno del cuerpo. Diseño estándar para fluidos químicos corrosivos, ácidos, álcalis y agua con cloro. Mejor estanqueidad y mayor control. DN15–DN350.
Paso Recto (Straight-Through)
Sin vertedero interior — flujo en línea recta. Ideal para medios altamente abrasivos, slurries, pulpas, lodos y fluidos con alta concentración de sólidos. Mínima pérdida de presión. DN25–DN300.
| Criterio | Vertedero (Weir) | Paso Recto (Straight-Through) |
|---|---|---|
| Fluidos abrasivos / sólidos | Hasta 15% sólidos | ✓ Hasta 40% sólidos |
| Fluidos corrosivos químicos | ✓ Óptimo | Moderado |
| Pérdida de presión | Media | Mínima |
| Limpieza CIP automática | Buena | ✓ Excelente |
| Estanqueidad | ✓ Muy alta | Alta |
| Aplicación típica | Química, agua, farma | Minería, celulosa, PTAR |
Materiales de diafragma — guía de selección
| Diafragma | Temp. máx. | Aplicación principal | No recomendado |
|---|---|---|---|
| EPDM | 120°C | Agua, vapor baja presión, ácidos/álcalis diluidos, ozono, cloro | Hidrocarburos, aceites |
| PFA (PTFE/PFA) | 180°C | Ácidos concentrados, solventes, semiconductores, agua ultrapura | — |
| Caucho duro (HRL) | 80°C | H₂SO₄ concentrado, HCl, agua con sal, soluciones de electroplating | Solventes orgánicos |
| ETFE | 150°C | Ácidos y álcalis fuertes a temperatura media, procesos químicos generales | — |
| Caucho natural (NR/AA) | 70°C | Slurries abrasivos, polvo, arcillas, fertilizantes secos, yeso | Ácidos concentrados, solventes |
Modos de operación

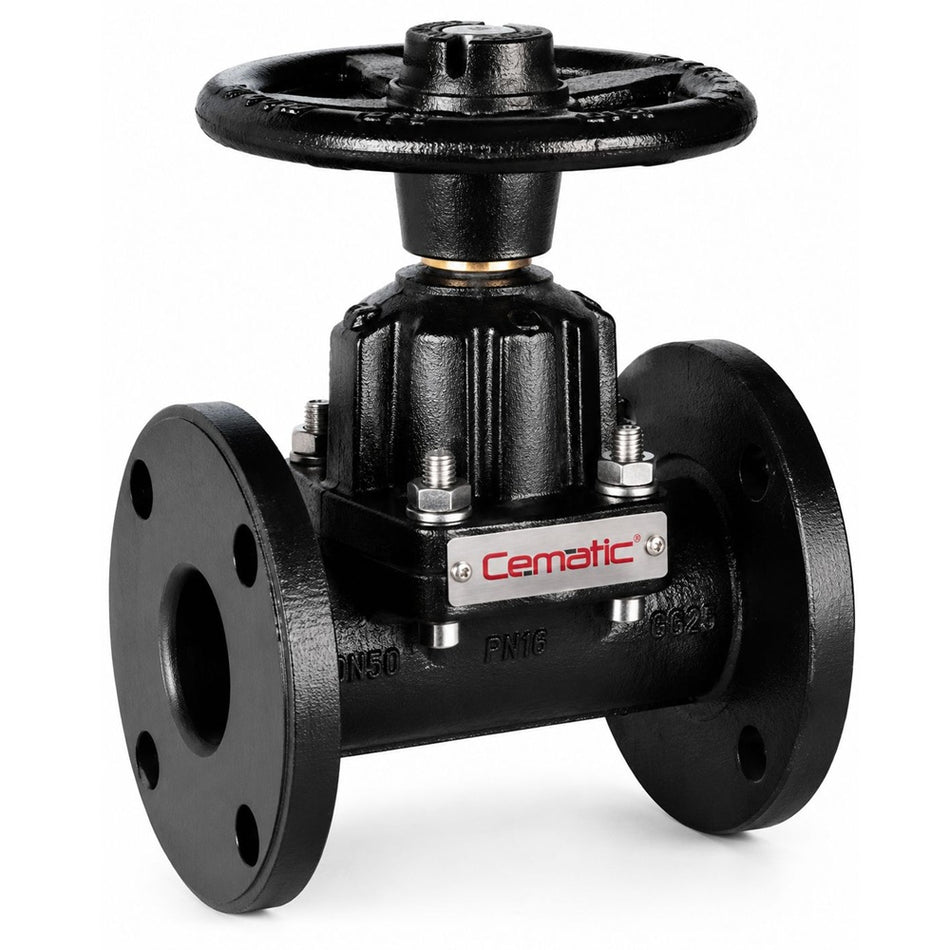

Manual
Volante con indicador de posición amarillo visible desde campo. Apertura y cierre sin energía externa. Para procesos con maniobras poco frecuentes o zonas sin suministro eléctrico/neumático.

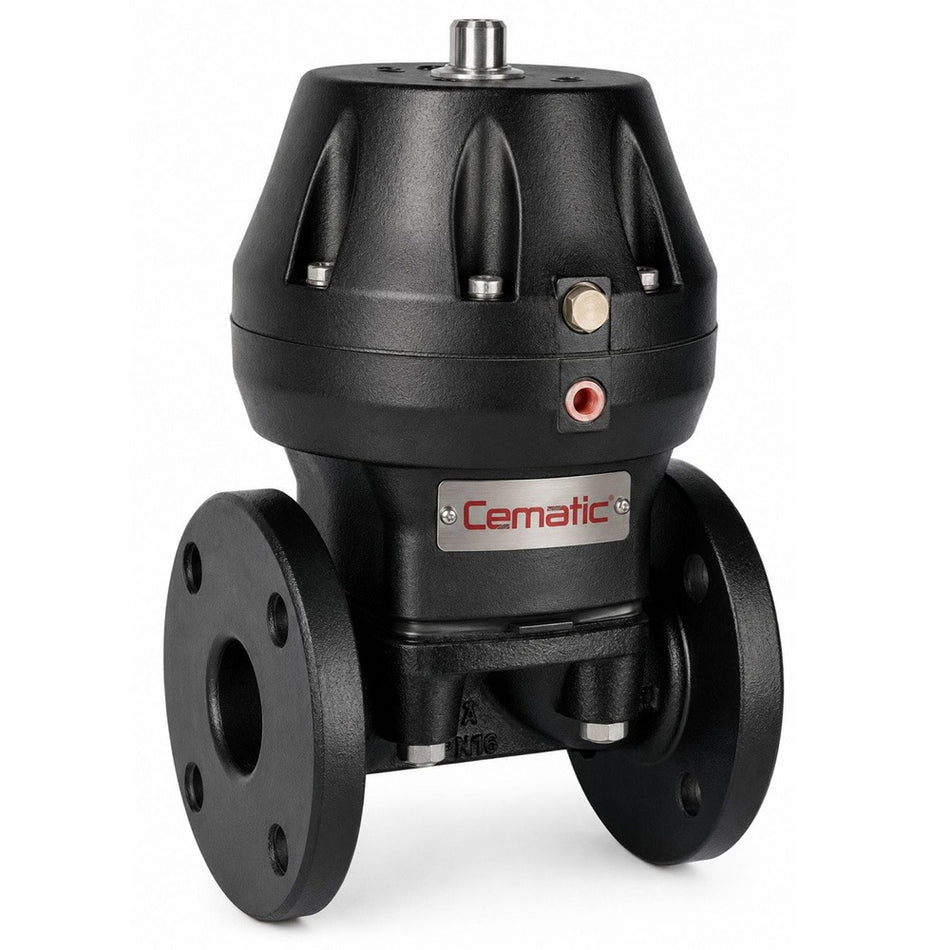

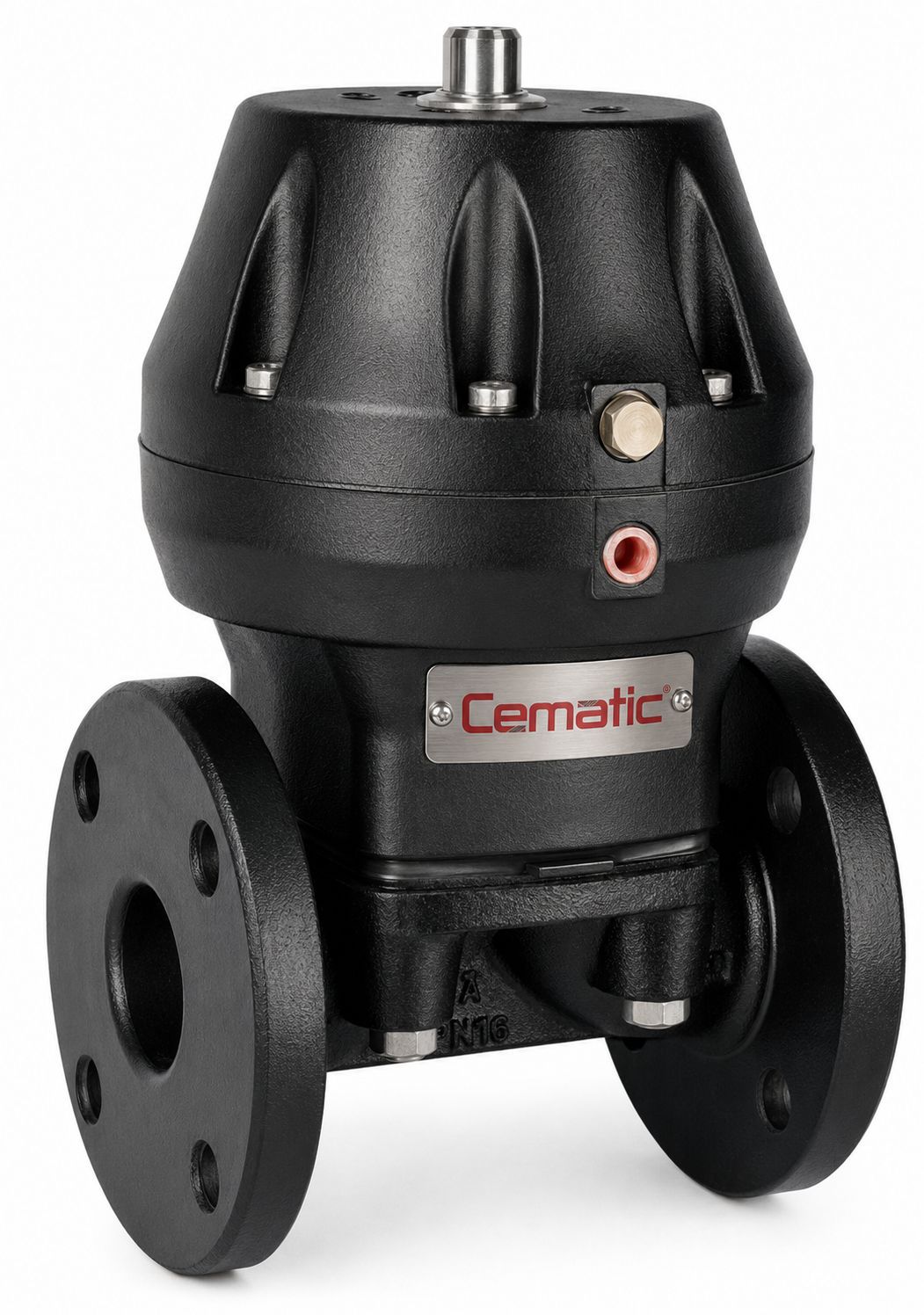

Neumática ON/OFF
Actuador de pistón simple o doble efecto. Respuesta en milisegundos. Presión de aire 4–7 bar. Fail-safe configurable: spring-close, spring-open o doble efecto. Integra con electroválvula y PLC/DCS.
Neumática + Posicionador Inteligente
Control modulante 4–20 mA o 3–15 psi. Diagnóstico remoto del estado de la válvula. Integración con DCS, SCADA y lazo de control PID. Ideal para dosificación de precisión en farma y química.
Revestimientos del cuerpo
Revestimiento PFA
Resistencia química prácticamente universal. Ácidos concentrados, álcalis, solventes, oxidantes fuertes. Temperatura hasta 180°C. La opción más robusta para H₂SO₄, HCl, HNO₃ y semiconductores.
Revestimiento ETFE
Alta resistencia química con mayor resistencia mecánica que PFA. Ácidos y álcalis a temperatura moderada. Más económico que PFA manteniendo alta protección.
Sin revestimiento — Acero Inox SS316L
Para fluidos moderadamente corrosivos, agua purificada, soluciones salinas y procesos de alta pureza sin polímero. Versiones higiénicas con conexión Clamp o brida.
Caucho duro (HRL)
Revestimiento de ebonita para ácido sulfúrico concentrado, ácido clorhídrico y medios altamente ácidos y abrasivos. Alta resistencia al desgaste mecánico.
Industrias y aplicaciones
| Industria | Aplicación típica | Material recomendado |
|---|---|---|
| Química y petroquímica | Ácidos concentrados, álcalis, solventes agresivos | Revestimiento PFA + diafragma PFA |
| Farmacéutica / Biotech | CIP/SIP, agua purificada, medios estériles | SS316L sin revestir + EPDM |
| Tratamiento de agua | Cloro, ozono, floculantes, lodos | EPDM / Caucho duro |
| Minería y metalurgia | Pulpas abrasivas, ácidos de lixiviación, slurries | Paso recto + caucho natural o EPDM |
| Alimentaria y bebidas | Líneas lavables, CIP, productos viscosos | SS316L higiénica + EPDM |
| Semiconductores | Ácidos de grabado, agua ultrapura, solventes puros | Revestimiento PFA + diafragma PFA |
| Celulosa y papel | Pulpa de madera, pasta abrasiva, blanqueadores | Paso recto + caucho natural |
¿Por qué elegir Cematic?
Stock en CDMX
Modelos estándar disponibles para entrega inmediata. Sin tiempos de importación. Envíos a toda la República Mexicana.
Asesoría técnica directa
Selección de material, tipo y modo de operación según tu fluido, presión y temperatura. Respuesta el mismo día hábil.
Ensamble y prueba en CDMX
Los conjuntos válvula + actuador se ensamblan y prueban en nuestras instalaciones antes del envío.
Configuraciones especiales
Posicionadores, limit switches, volante de emergencia y conexiones especiales disponibles bajo pedido.
