Válvula Estática de Balanceo | Cuerpo GGG40 Hierro Dúctil | Bridas EN | Cematic
Pickup availability could not be loaded

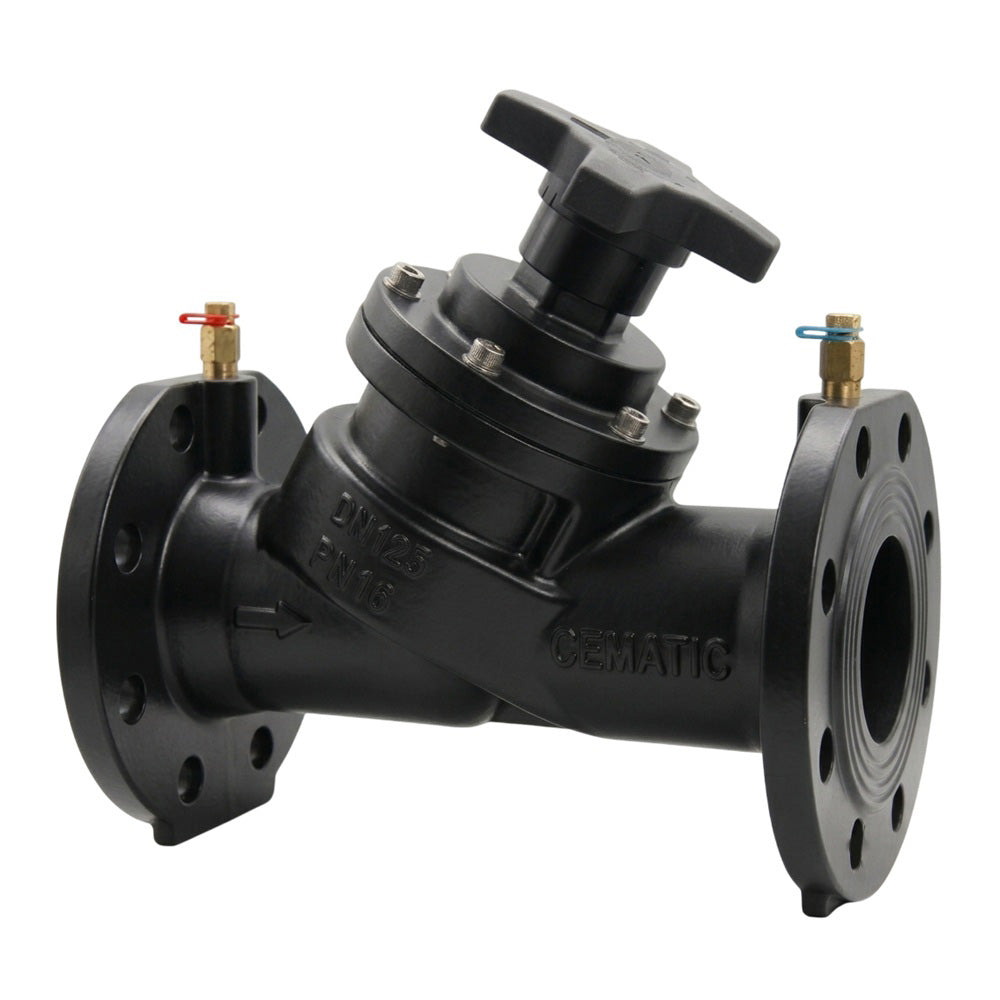

La válvula estática de balanceo Cematic en cuerpo hierro dúctil GGG40 es un dispositivo de doble regulación diseñado para garantizar el equilibrio hidráulico en sistemas cerrados de climatización, calefacción y agua de proceso industrial. Su cuerpo oblicuo en Y en hierro dúctil GGG40, con disco GGG40, vástago en latón y sello EPDM, integra en un único cuerpo la regulación precisa de caudal y el corte total — eliminando la necesidad de válvulas de seccionamiento adicionales en el circuito.
Materiales de construcción
Especificaciones técnicas
Características principales
El diseño en Y reduce la caída de presión intrínseca respecto a válvulas de globo de cuerpo recto, optimizando el consumo energético de las bombas del sistema en operación continua.
Regulación precisa del caudal y corte total (shut-off) en un único cuerpo GGG40. Elimina válvulas de seccionamiento adicionales en cada ramal del circuito.
Permiten conectar directamente el medidor de caudal portátil (hidrómetro) para medición y ajuste en campo durante el comisionamiento y verificaciones periódicas.
El volante PA66-GF30 incluye escala numérica de posición. Permite registrar el ajuste de caudal y reproducirlo exactamente tras cualquier intervención de mantenimiento.
Tope de carrera ajustable y bloqueable por tornillo. Tras cerrar para aislar un equipo, el operador devuelve la válvula exactamente al caudal de diseño sin necesidad de volver a medir.
Los O-rings EPDM en vástago, bonete y tomas de presión son compatibles con agua caliente, agua fría, inhibidores de corrosión y agua glicolada en el rango –20°C a +120°C.
Dimensiones generales de referencia
| Tamaño | L (mm) | DN (mm) | ØD (mm) | ØD1 (mm) | ØD2 (mm) | N-Ød | b (mm) | f (mm) | H Máx (mm) |
|---|---|---|---|---|---|---|---|---|---|
| DN50 (2") | 230 | 46 | 165 | 125 | 99 | 4-Ø19 | 19 | 3 | 204 |
| DN65 (2½") | 290 | 65 | 185 | 145 | 118 | 4-Ø19 | 19 | 3 | 210 |
| DN80 (3") | 310 | 80 | 200 | 160 | 132 | 8-Ø19 | 19 | 3 | 220 |
| DN100 (4") | 350 | 100 | 220 | 180 | 156 | 8-Ø19 | 19 | 3 | 245 |
| DN125 (5") | 400 | 125 | 250 | 210 | 184 | 8-Ø19 | 19 | 3 | 260 |
| DN150 (6") | 480 | 150 | 285 | 240 | 211 | 8-Ø23 | 19 | 3 | 280 |
Cara de brida RF según EN 1092-2. Agujeros de brida según PN16.
Aplicaciones principales
| Servicio | Aplicación típica |
|---|---|
| Climatización y HVAC | Retorno de fan-coils y UMAs — garantiza el caudal de diseño a cada terminal en sistemas de agua helada o agua caliente tratada |
| Calefacción centralizada | District heating y sistemas de suelo radiante con agua caliente tratada y agua glicolada en circuito cerrado |
| Agua de proceso industrial | Circuitos cerrados de enfriamiento de equipos e intercambiadores en plantas químicas, petroquímicas y de manufactura |
| Generación de energía | Agua de refrigeración de condensadores en plantas termoeléctricas y de ciclo combinado con agua desmineralizada |
