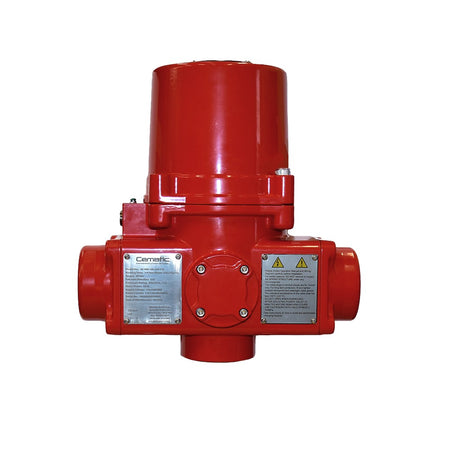

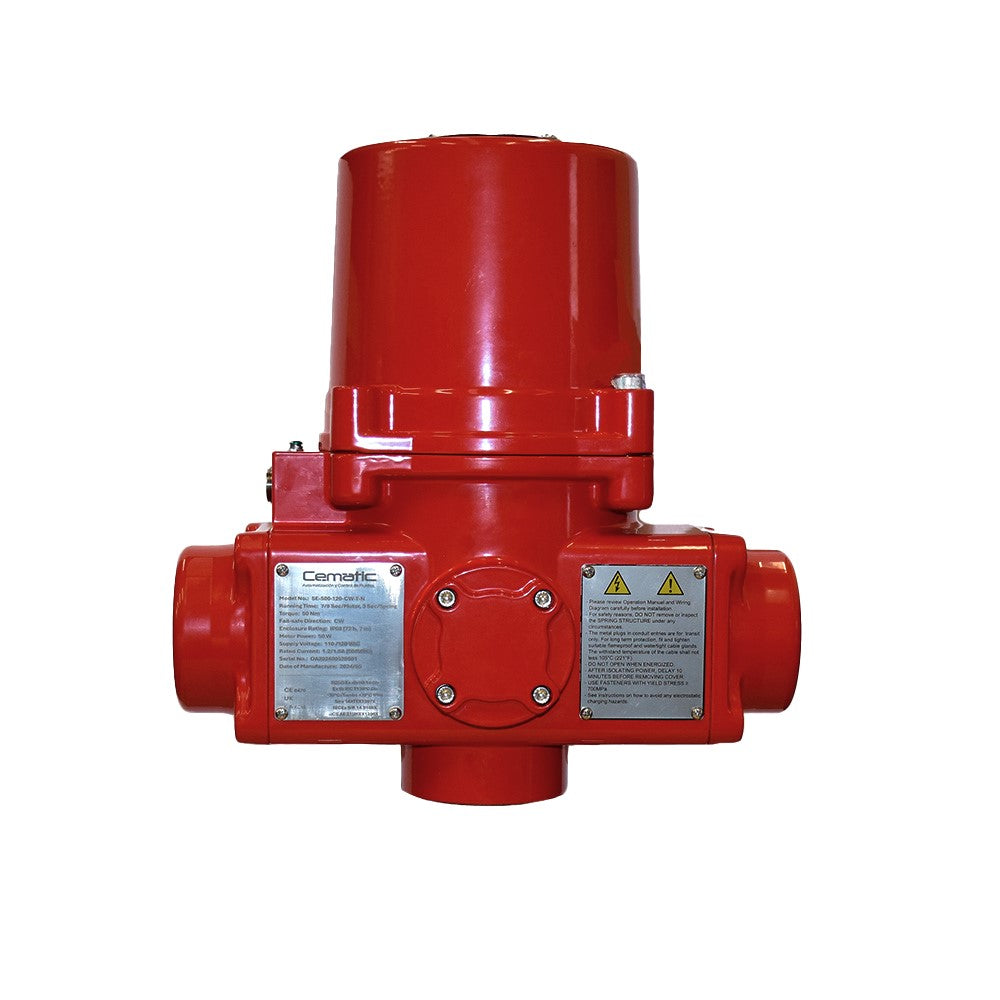

Actuador Eléctrico a Prueba de Explosión Cierre a Falla — ATEX, IECEx y CSA, IP68, 50 a 260 NM, también certificado para Zonas 1/2/21/22

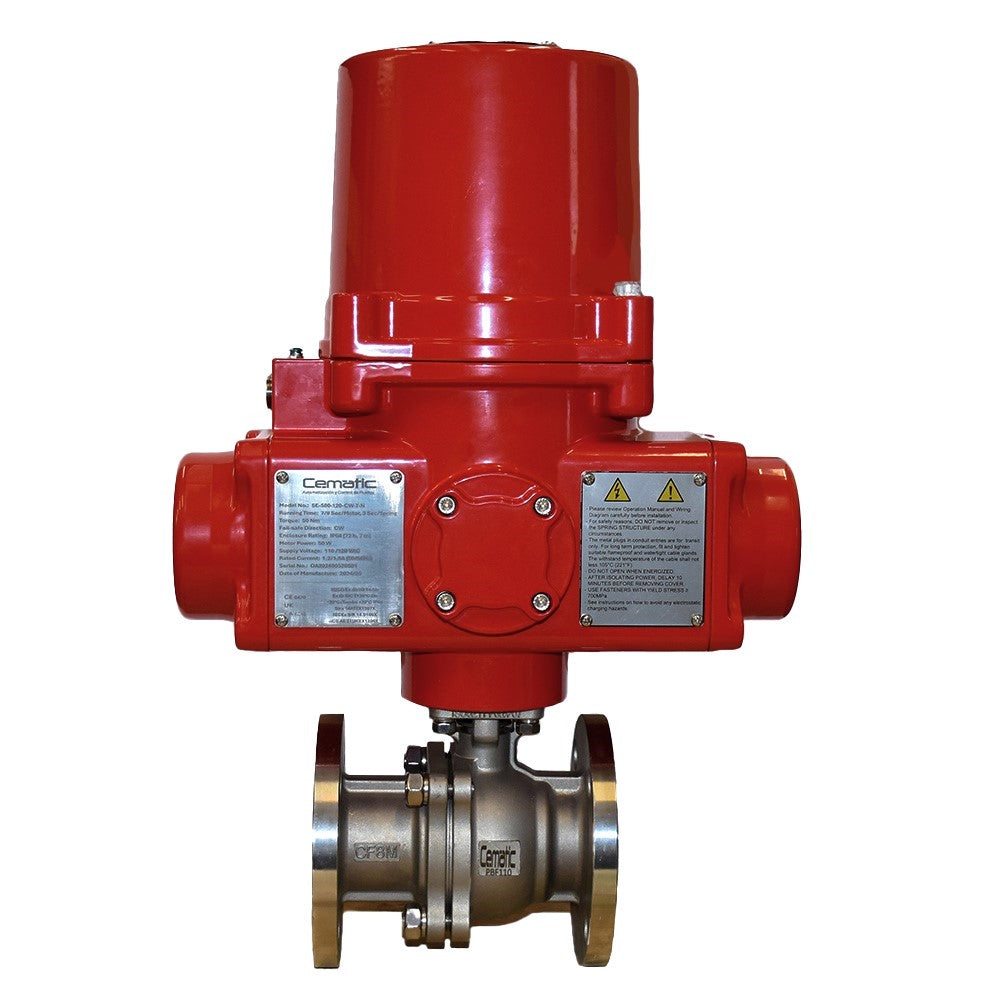

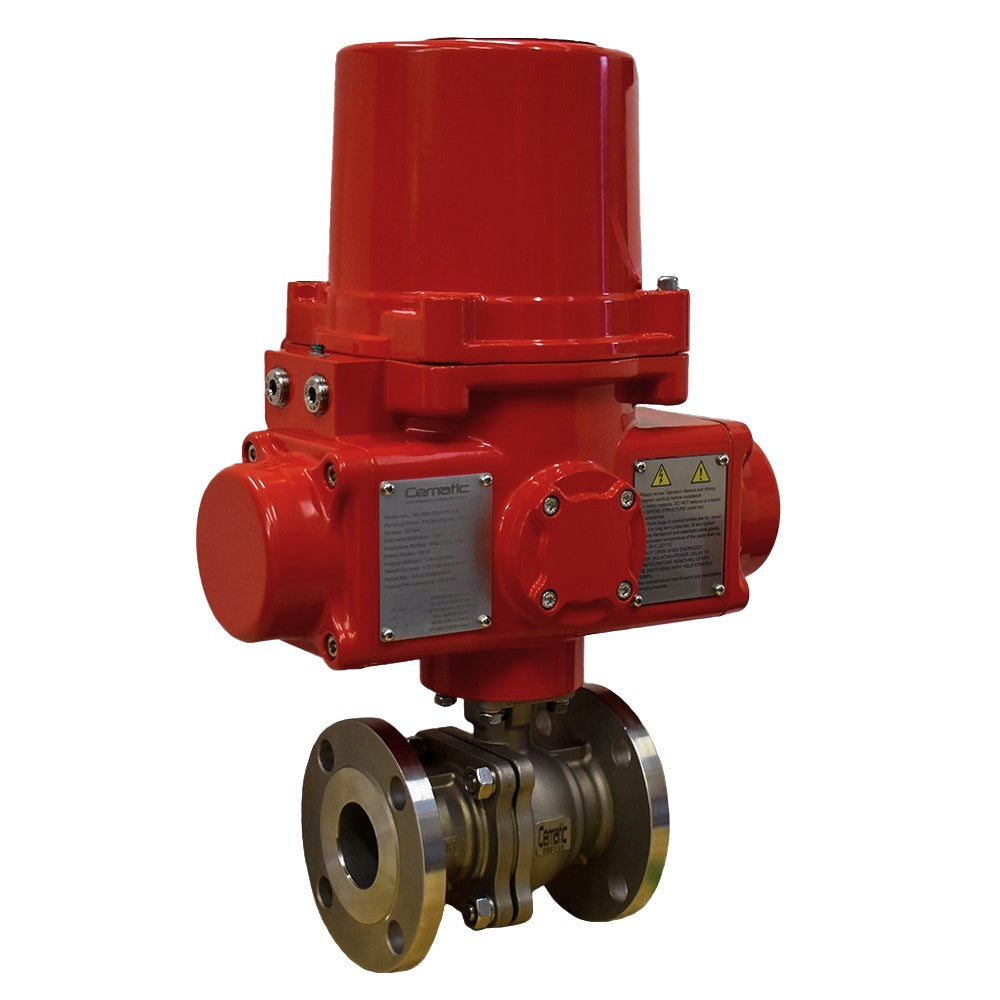

El actuador eléctrico a prueba de explosión cierre a falla de Cematic automatiza válvulas de bola y mariposa en zonas industriales clasificadas. Es, además, la solución cuando el proceso requiere simultáneamente protección Ex y cierre automático ante fallos eléctricos.

A diferencia de los actuadores convencionales, integra dos funciones críticas: la protección a prueba de explosión — que evita que una chispa interna encienda la atmósfera exterior — y el cierre a falla por resorte. En consecuencia, devuelve la válvula a la posición de seguridad de forma instantánea ante cualquier corte.

Disponible en torques de 50 a 260 NM, además, cubre desde válvulas de bola de pequeño diámetro hasta mariposas de gran diámetro en zonas peligrosas. Certificado bajo ATEX, IECEx y CSA, es la especificación estándar en petroquímica, oil & gas, plantas químicas y minería. Es, asimismo, el actuador correcto cuando se requieren ambas funciones simultáneamente.

Por qué la combinación de Ex-Proof y cierre a falla es la especificación correcta en zonas clasificadas

En zonas clasificadas, las válvulas de corte de emergencia deben cumplir dos requisitos simultáneos que individualmente son insuficientes, dado que cada uno cubre una amenaza distinta:

• Protección Ex-Proof — ya que evita que el actuador sea fuente de ignición: La carcasa de aluminio sella las piezas internas y bloquea el ingreso de gases y partículas combustibles. En consecuencia, cualquier chispa interna queda contenida sin posibilidad de encender la atmósfera exterior.
• En consecuencia, cualquier arco o chispa generada dentro del actuador queda contenida y no puede encender la atmósfera exterior. Sin esta protección, el actuador sería una fuente de ignición potencial. Por ello, es un requisito normativo en todas las instalaciones con zonas clasificadas.
• Cierre a falla por resorte — dado que un corte eléctrico en zona peligrosa es un escenario de emergencia: El resorte interno actúa de forma instantánea ante cualquier pérdida del suministro eléctrico. Devuelve la válvula a la posición de seguridad sin señal de control ni intervención del operador. Un actuador Ex-Proof sin cierre a falla dejaría la válvula en la última posición comandada. Esa posición puede resultar peligrosa ante un fallo eléctrico en zona clasificada.
• IP68 — protección ante inmersión continua también en condiciones de instalación severa: La certificación IP68 garantiza estanqueidad ante inmersión a 7 metros durante 72 horas. El actuador opera con fiabilidad incluso en instalaciones offshore o subterráneas. Por tanto, el actuador opera con fiabilidad en instalaciones offshore, subterráneas o en ambientes con agua a presión donde el IP67 sería insuficiente.

Zonas clasificadas donde este actuador es la especificación correcta, puesto que cubre gases y polvos combustibles

Las normativas internacionales clasifican los ambientes según el riesgo de atmósferas explosivas. A continuación se describen las zonas que cubre este actuador: Este actuador está certificado para las siguientes zonas, ya que el marcado cubre tanto gases como polvos combustibles:

• Zona 1 y Zona 2 — gases y vapores (Grupos IIA e IIB), puesto que son las zonas más comunes en petroquímica: Son zonas con presencia ocasional o poco probable de atmósfera explosiva de gas o vapor. La certificación ATEX/IECEx/CSA cubre los gases del Grupo IIA e IIB, que incluyen la mayoría de los hidrocarburos industriales.
• Por ello, es el actuador estándar en refinación, plantas de gas y petroquímica. Por ello, es el actuador estándar en refinación, plantas de gas y petroquímica.
• Zona 21 y Zona 22 — polvos combustibles del Grupo IIIC, aunque de menor frecuencia que las zonas de gas: Son zonas con presencia de polvos combustibles en suspensión. La certificación Ex tb IIIC T130°C Db cubre los polvos del Grupo IIIC, que incluyen polvos metálicos conductivos.
• Estos polvos tienen la menor temperatura de ignición, el T130°C garantiza que la superficie del actuador no los enciende. Estos polvos tienen la menor temperatura de ignición del grupo, el T130°C garantiza que la temperatura superficial del actuador no alcanza el punto de ignición.

On-Off y Modulante — dos modos de control disponibles, puesto que en ambos el resorte actúa ante un corte eléctrico

El actuador está disponible en dos modos de control. En ambos, el resorte actúa igualmente ante un corte del suministro.

• On-Off — para corte y aislamiento de emergencia en zona clasificada: El actuador posiciona la válvula en apertura total o cierre total desde señal eléctrica digital. Es la configuración más especificada en sistemas de corte de emergencia en zonas peligrosas, ya que la respuesta debe ser binaria y sin posiciones intermedias.
• Modulante — para regulación continua con seguridad funcional en zona clasificada: El actuador posiciona la válvula de forma proporcional a la señal 4-20 mA. Es la opción correcta en lazos de control PID donde la válvula actúa como elemento final de regulación y, asimismo, se requiere cierre a falla ante cortes del suministro.

Especificaciones técnicas del actuador eléctrico a prueba de explosión cierre a falla

Actuador Ex-Proof cierre a falla vs. actuador Ex-Proof estándar — tabla comparativa para seleccionar el correcto

Aplicaciones principales del actuador eléctrico a prueba de explosión cierre a falla

• Plantas petroquímicas y refinerías donde el cierre automático ante fallo eléctrico previene accidentes: Controla válvulas de corte en líneas de hidrocarburos y productos químicos peligrosos. El resorte cierra la válvula ante cualquier corte eléctrico, protegiendo la línea aunque el fallo sea en el sistema de control. Es, asimismo, la especificación correcta cuando se requiere cumplir normas de seguridad funcional SIL en zonas clasificadas.
• Plantas de gas natural y GLP donde una fuga combinada con un fallo eléctrico es el escenario más crítico: Permite el cierre rápido y automático de válvulas ante fugas o incendios sin depender del suministro eléctrico. El resorte actúa de forma mecánica e instantánea, por tanto el cierre se produce incluso si el fallo eléctrico es consecuencia del propio incidente.

Aplicaciones en plantas químicas y minería donde la certificación Ex también cubre polvos

• Plantas químicas donde los fluidos peligrosos requieren cierre automático ante cualquier fallo: Controla el flujo de fluidos tóxicos, inflamables o corrosivos en zonas clasificadas. El actuador Ex-Proof garantiza, además, que la propia válvula no sea fuente de ignición en la atmósfera clasificada. Es la solución correcta cuando se requieren simultáneamente protección Ex y cierre a falla.
• Minería donde los polvos combustibles del Grupo IIIC exigen certificación para Zona 21 y 22: La certificación Ex tb IIIC T130°C Db habilita este actuador para zonas con polvos metálicos y polvos de alta conductividad. Por tanto, es la especificación correcta en plantas de carbón, harina metálica y minería subterránea donde la protección frente a polvos es un requisito normativo.
• Generación de energía y sistemas de combustible donde la seguridad ante fallos es prioritaria: Controla válvulas de combustible y vapor en plantas eléctricas con zonas clasificadas. El cierre automático protege el proceso aunque el fallo eléctrico sea generalizado. Es, igualmente, el componente estándar en sistemas de protección contra incendios en instalaciones de generación de energía con atmósferas clasificadas.

Para la gama completa de actuadores a prueba de explosión, ver colección actuadores Ex-Proof →
