Kit de Automatización con PLC Integrado para Actuador Neumático — Pantalla HMI 5" con PLC CODESYS, puesto que incluye Posicionador Digital IO-Link, Ethernet y Servidor Web

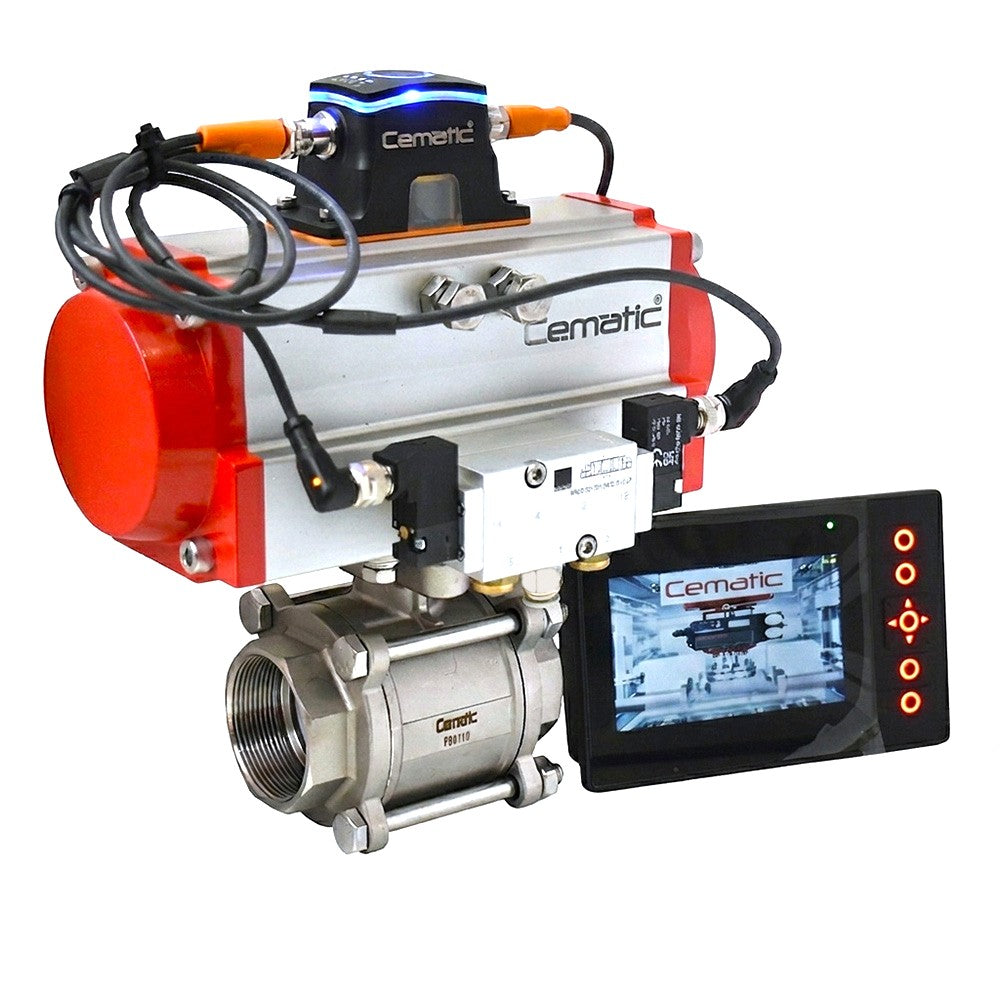

El kit de automatización con PLC integrado para actuador neumático de Cematic integra en un solo sistema el actuador neumático de cuarto de vuelta, el posicionador digital inteligente con IO-Link y la pantalla HMI de 5" a color con PLC programable embebido.

A diferencia de los kits convencionales que requieren un PLC externo para la lógica de control, este kit es completamente autónomo. La pantalla contiene el PLC, por ello no se necesita controlador externo. el PLC está integrado físicamente dentro de la pantalla, por tanto el sistema puede operar sin DCS, sin PLC de rack ni controlador externo adicional.

La programación del PLC sigue el estándar IEC 61131-3 con CODESYS 3.5, pues ese es el entorno de programación más extendido en la industria. La conectividad Ethernet con servidor web integrado permite, además, el monitoreo y control remoto desde cualquier navegador en la red.

La pantalla HMI de 5" contiene el PLC — por qué eso simplifica radicalmente la arquitectura de control

El componente más diferenciador de este kit es que el PLC no es un módulo separado — está integrado dentro de la pantalla HMI. A continuación se describen las implicaciones de esa arquitectura, pues cambia fundamentalmente la forma en que se especifica y comisiona el sistema:

• Sin PLC externo — ya que la lógica de control reside dentro de la pantalla: La pantalla HMI de 5" ejecuta el programa de control IEC 61131-3 de forma autónoma. No requiere un PLC de rack, un módulo de control remoto ni ningún controlador externo. El costo del sistema es, en consecuencia, significativamente menor que una solución con HMI separado y PLC separado.
• HMI y PLC en un solo componente — dado que reduce el número de puntos de fallo del sistema: Al eliminar el PLC como componente separado, se elimina también el cableado entre HMI y PLC, los protocolos de comunicación entre ambos y la posibilidad de fallo en esa comunicación. En consecuencia, la arquitectura es más simple, más robusta y más fácil de mantener.
• Programación con CODESYS 3.5 bajo IEC 61131-3 — el estándar industrial más adoptado, pues soporta los 5 lenguajes IEC: El PLC integrado se programa con CODESYS 3.5, que soporta los cinco lenguajes IEC 61131-3: Ladder, Function Block Diagram, Structured Text, Instruction List y SFC.

Por ello, el técnico de automatización puede programar el kit con las mismas herramientas y el mismo lenguaje que usa para otros PLCs de la planta, sin curva de aprendizaje adicional.

Servidor web y CODESYS — por qué la conectividad también elimina la necesidad de software de monitoreo

• Servidor web integrado — ya que permite monitoreo y control remoto sin software adicional: El kit incluye servidor web que publica el estado de la válvula, la posición, las alarmas y los parámetros del proceso en la red industrial. Cualquier dispositivo con navegador — PC, tablet, smartphone — puede acceder al estado del sistema sin instalar software específico.

Posicionador digital IO-Link — cómo el diagnóstico continuo diferencia este kit de los posicionadores convencionales aunque ambos usen 4-20 mA

El posicionador digital del kit está disponible en versión On-Off o modulante y se comunica con el PLC integrado mediante IO-Link. A continuación se describen sus funciones, dado que van más allá del simple posicionamiento:

• On-Off o modulante — seleccionable según el proceso, pues ambas versiones son compatibles con el mismo kit: La versión On-Off posiciona la válvula en apertura total o cierre total con respuesta rápida. La versión modulante posiciona la válvula en cualquier punto entre 0% y 100% para control proporcional continuo. Ambas versiones son compatibles con el mismo kit, ya que el posicionador se configura desde la pantalla.
• IO-Link — transmite diagnóstico en tiempo real al PLC integrado, pues es el canal de comunicación entre posicionador y pantalla: El posicionador transmite al PLC la posición real de la válvula, los ciclos de operación, la temperatura del actuador y las alarmas activas. El PLC recibe esos datos y los muestra en la pantalla, por tanto el operador tiene visibilidad completa del estado del conjunto sin instrumentación adicional.
• Sin auto-calibración repetida — dado que el modo inteligente detecta cambios del proceso de forma autónoma: El posicionador ajusta sus parámetros de forma autónoma cuando detecta cambios en las condiciones del actuador — fricción, temperatura, desgaste. Igualmente, el operador puede forzar una nueva calibración desde la pantalla si el proceso lo requiere.
• Compatible con norma VDI/VDE 3845 — para montaje sobre actuadores de cuarto de vuelta estándar: El posicionador cumple las dimensiones de la norma VDI/VDE 3845, aunque el actuador sea de cualquier fabricante compatible con ese estándar. En consecuencia, el kit puede instalarse sobre actuadores existentes sin adaptadores especiales.

Especificaciones técnicas que definen los componentes del kit de automatización con PLC integrado

Kit con PLC integrado vs. kit proporcional IO-Link estándar — tabla comparativa para seleccionar el correcto según la arquitectura de control

Aplicaciones principales donde el kit con PLC integrado es la especificación correcta puesto que no hay DCS disponible

• Módulos de proceso autónomos y skids donde no hay DCS ni PLC de planta disponible: En skids de dosificación, módulos de tratamiento de agua y estaciones de proceso independientes, este kit aporta toda la inteligencia de control en un solo componente.

El ingeniero de skid no necesita diseñar la arquitectura de control con un PLC separado. El kit ya incluye la lógica programable y la visualización, lo que reduce el trabajo de diseño.

• Modernización de válvulas donde se requiere control local con visualización sin instalar un PLC de rack: Cuando se necesita pasar de una válvula manual a control automático con HMI local, este kit es la solución más compacta y de menor costo frente a una arquitectura con PLC + HMI separados.

La pantalla de 5" permite, además, al operador ver el estado de la válvula y operar el sistema desde el mismo panel.

• Plantas de tratamiento de agua y aguas residuales donde el monitoreo remoto es un requisito: La conectividad Ethernet con servidor web integrado permite supervisar el estado de cada válvula desde la sala de control o desde un dispositivo móvil sin instalar software específico.

El equipo de operación puede verificar posición, alarmas y ciclos de forma remota. Es, igualmente, la solución correcta en plantas con muchos puntos distribuidos.

Aplicaciones en trazabilidad, energía y plantas donde la autonomía del sistema también es un requisito

• Industria alimentaria y farmacéutica donde la trazabilidad de la posición de válvulas es un requisito normativo: El posicionador IO-Link registra continuamente los ciclos de operación y la posición de la válvula.

El PLC integrado puede almacenar ese historial y transmitirlo al sistema de trazabilidad de la planta. Por tanto, el kit cubre el requisito de trazabilidad sin instrumentación adicional.

• Generación de energía y sistemas de vapor donde la respuesta rápida y la seguridad son prioritarias: El actuador neumático del kit responde en milisegundos ante la señal del PLC integrado. La lógica de seguridad se programa directamente en CODESYS y actúa de forma autónoma aunque se pierda la comunicación con el sistema de planta.

El servidor web, asimismo, permite el monitoreo del estado del actuador desde la sala de control sin cableado dedicado.

Para consultar disponibilidad o para más información técnica, contactar al equipo técnico de Cematic →
