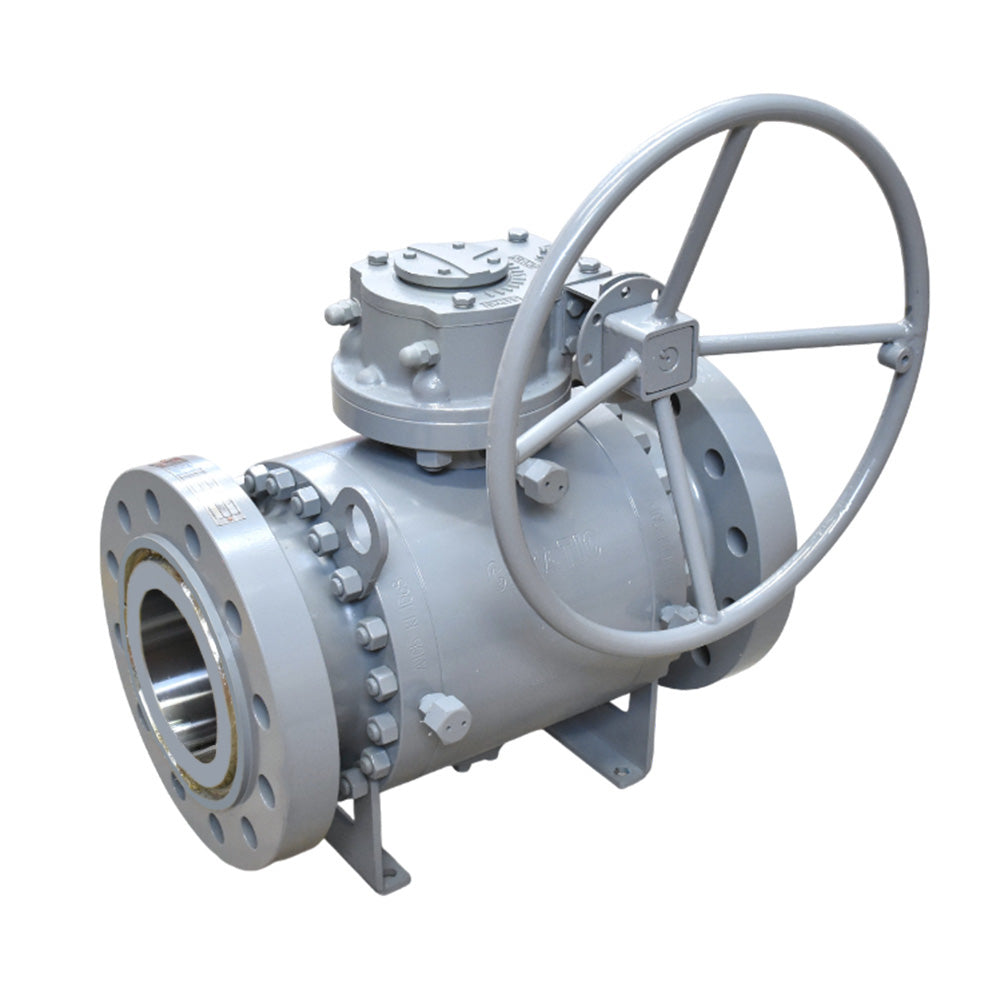

Válvula de Bola Trunnion Forjada A105 — ANSI 150, 300 y 600 LB | API 6D y ASME B16.34
La válvula de bola trunnion forjada de Cematic controla y aísla fluidos en aplicaciones de alta presión con máxima confiabilidad. Gracias a su cuerpo forjado en acero A105, su estructura es más densa y resistente que la de las válvulas de cuerpo fundido.
Por lo tanto, es la especificación preferida en oleoductos, gasoductos y procesos petroquímicos donde la integridad estructural es un requisito crítico.
En cuanto a su mecanismo, la bola descansa sobre cojinetes en la parte superior e inferior. Por esta razón, el torque de operación se reduce significativamente frente a las válvulas flotantes, incluso en grandes diámetros.
Además, el sellado opera de forma independiente a la presión del sistema. De este modo, garantiza hermeticidad efectiva en condiciones de operación variables.
Por otro lado, está disponible en tres clases de presión —150, 300 y 600 LB— y en dos materiales de asiento: RPTFE para clase 150 y 300 LB, y DEVLON para clase 600 LB. Como resultado, un mismo diseño base cubre desde servicios generales de media presión hasta aplicaciones de alta presión en Oil & Gas crítico.
Cuerpo Forjado vs. Cuerpo Fundido — ¿Por Qué Importa en Servicios Críticos?
Antes de seleccionar, es importante entender la diferencia entre ambos procesos de fabricación. Por lo tanto, la siguiente tabla resume los criterios clave que justifican la especificación forjada en servicios críticos:
| Criterio | Cuerpo Forjado ← Este producto | Cuerpo Fundido |
|---|---|---|
| Estructura del material | ✅ Grano orientado y compactado — mayor densidad y resistencia | Grano aleatorio — posibles porosidades internas |
| Resistencia mecánica | ✅ Superior a igual material fundido — menor riesgo de falla por fatiga | Adecuada para presiones moderadas a altas |
| Porosidades internas | ✅ Virtualmente eliminadas en el proceso de forja | Posibles micro-porosidades que reducen resistencia |
| Clases de presión típicas | ✅ 150 a 2500 LB — ideal para alta presión | 150 a 1500 LB — rango estándar industrial |
| Peso del cuerpo | ✅ Menor — la forja permite paredes más delgadas a igual resistencia | Mayor peso por mayor espesor de pared |
| Costo | Mayor — el proceso de forja es más costoso | ✅ Menor — proceso más económico para grandes piezas |
| Ideal para | Oil & Gas, petroquímica, energía — servicios críticos de alta presión | Procesos industriales generales de media presión |
Asiento RPTFE vs. DEVLON — Guía de Selección por Clase de Presión
El material de asiento define el rango de temperatura y la compatibilidad química de la válvula. Por lo tanto, antes de seleccionar la clase de presión, verifica las condiciones del fluido en tu proceso:
- RPTFE — Clase 150 y 300 LB (-60 °C a +210 °C): gracias a su composición de PTFE reforzado, ofrece excelente resistencia química a ácidos, álcalis y solventes. Por lo tanto, es la elección correcta en servicios con fluidos agresivos a temperatura extrema. Asimismo, su rango térmico de hasta 210 °C cubre vapor de proceso y fluidos calientes en refinerías.
- DEVLON — Clase 600 LB (-40 °C a +120 °C): a diferencia del RPTFE, el DEVLON (poliamida reforzada con fibra de vidrio) ofrece mayor resistencia mecánica al impacto y a la deformación bajo carga. Por ello, es el asiento estándar para clase 600 LB en servicios de hidrocarburo líquido y gas a alta presión.
- Función Double Block and Bleed (DBB) — ambas clases: asimismo, el diseño trunnion incorpora función DBB en todas las variantes. Por lo tanto, permite bloquear el fluido aguas arriba y aguas abajo de forma simultánea y purgar la cavidad intermedia. De este modo, facilita pruebas de estanqueidad en campo y mejora la seguridad en aislamiento de procesos críticos.
- Sellado de emergencia por inyección: igualmente, la válvula cuenta con puertos para inyectar sellante en caso de daño en los empaques. En consecuencia, permite mantener la estanqueidad en campo sin necesidad de retirar la válvula de la línea.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de válvula | Bola trunnion — cuarto de vuelta, paso completo |
| Construcción del cuerpo | Forjado — 3 partes |
| Material del cuerpo | Acero al carbono A105 |
| Bola | A105 + ENP (enchapado electroless níquel) |
| Asiento clase 150/300 LB | RPTFE — temperatura -60 °C a +210 °C |
| Asiento clase 600 LB | DEVLON — temperatura -40 °C a +120 °C |
| Clases de presión disponibles | ANSI 150 LB / 300 LB / 600 LB |
| Norma de diseño | API 6D / ASME B16.34 |
| Pruebas de estanqueidad | API 598 |
| Operación | Manual con caja de engranes y volante |
| Norma de bridas | ANSI/ASME B16.5 RF (clase 150/300 LB) / RTJ (clase 600 LB) |
| Sellado | Double Block and Bleed (DBB) — bloqueo aguas arriba y aguas abajo con purga de cavidad intermedia. Asientos con sellado primario y secundario |
Aplicaciones de la Válvula de Bola Trunnion Forjada
Gracias a su cuerpo forjado A105, diseño API 6D y disponibilidad en tres clases de presión, esta válvula se especifica en los proyectos industriales más exigentes. En particular, destaca donde la integridad estructural, la hermeticidad y la vida útil prolongada son requisitos simultáneos:
Oil & Gas — Transporte y Producción
- Oleoductos y gasoductos de media y larga distancia: gracias a su diseño API 6D y cuerpo forjado, es la especificación estándar en válvulas de bloqueo de línea principal. Por lo tanto, cumple los requisitos de las principales normativas de ingeniería de transporte de hidrocarburos.
- Manifolds de producción y separadores: asimismo, el sello bidireccional y la clase 600 LB la hacen adecuada en cabezales de producción con alta presión de yacimiento. De este modo, garantiza aislamiento seguro ante cierres de emergencia.
- Redes de distribución de gas natural: igualmente, la clase 300 LB con asiento RPTFE es la especificación habitual en estaciones de regulación y medición de gas. Por ello, su bajo torque de operación facilita la automatización con actuadores neumáticos o eléctricos.
Petroquímica, Energía e Industria Pesada
- Plantas petroquímicas y refinerías: dado que el RPTFE resiste ácidos, álcalis y solventes hasta 210 °C, es adecuada en líneas de proceso con fluidos agresivos a alta temperatura. Por lo tanto, supera en rango térmico a válvulas con asientos de elastómero convencional.
- Plantas termoeléctricas y cogeneración: por otro lado, el cuerpo forjado A105 resiste los ciclos térmicos en servicios de vapor de proceso y agua de alimentación. En consecuencia, es la válvula de bloqueo de referencia en sistemas de vapor de media presión en centrales eléctricas.
- Industria química y almacenamiento de combustibles: igualmente, la función Double Block and Bleed (DBB) permite bloquear completamente el fluido aguas arriba y aguas abajo y purgar la cavidad intermedia. Por ello, es la especificación de seguridad correcta en terminales de almacenamiento y plantas de proceso químico con fluidos inflamables o tóxicos.
- Tratamiento de agua y efluentes industriales: finalmente, la clase 150 LB con asiento RPTFE es adecuada en servicios de agua a alta presión donde se requiere certificación API 6D. De igual manera, su bajo mantenimiento reduce el costo operativo en instalaciones de larga vida útil.
Documentación Técnica por Clase de Presión
Descarga la ficha técnica correspondiente a la clase de presión de tu proceso. Si además necesitas apoyo en la selección del actuador, la clase correcta o la validación con tu hoja de datos, nuestro equipo técnico puede asesorarte sin costo.
