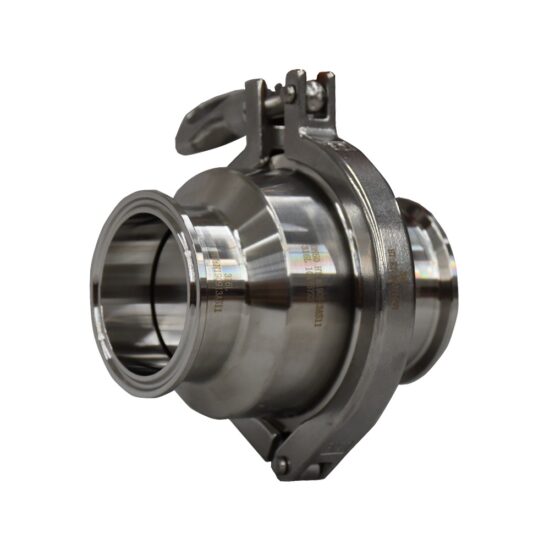

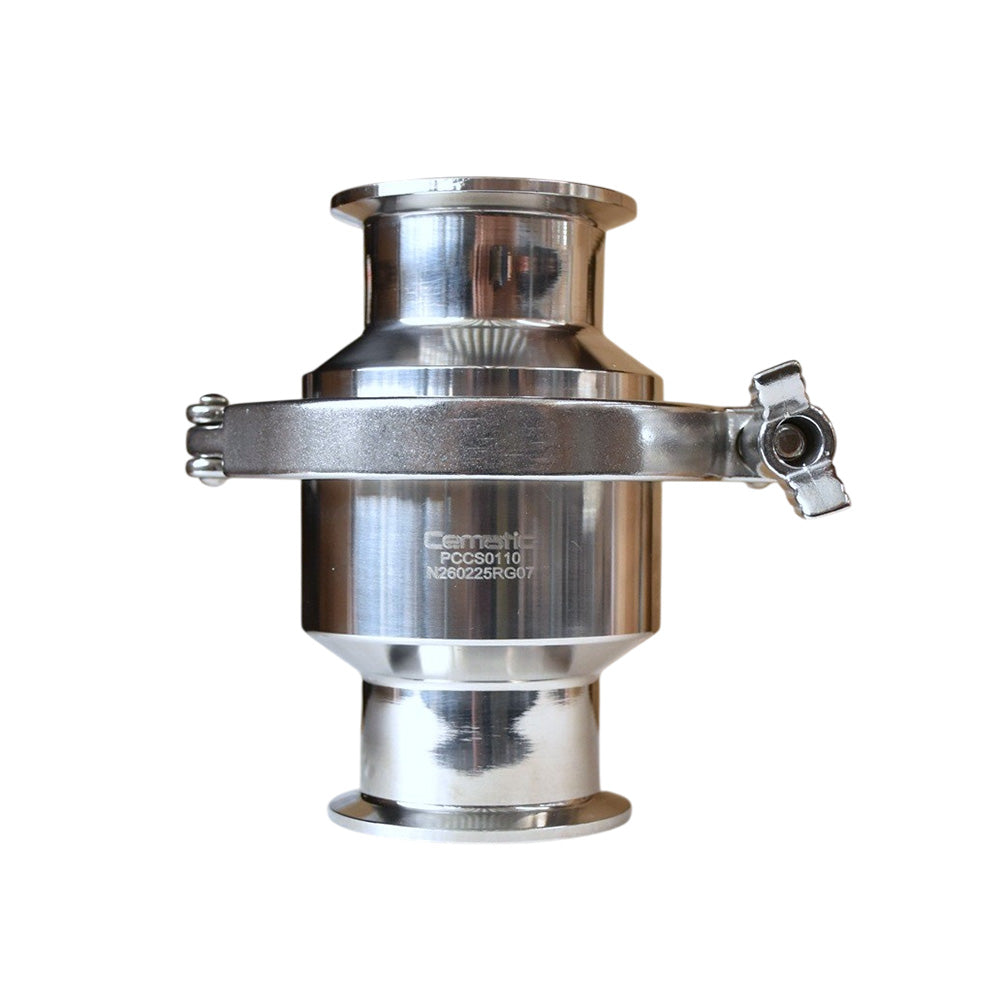

Válvula Check Clamp en Acero Inoxidable 316L — Sello Viton
La válvula check clamp en acero inoxidable 316L de Cematic es el componente estándar para garantizar el flujo unidireccional en líneas industriales con conexión clamp. Su diseño de resorte asegura el cierre cuando no hay flujo.
Por lo que evita el retorno de fluido sin necesidad de presión diferencial mínima. Además, la combinación SS316L + Viton proporciona alta resistencia a la corrosión y a la temperatura. Lo que la hace adecuada para ambientes agresivos y fluidos corrosivos hasta 180 °C.
Su acabado interior pulido sanitario estándar facilita la limpieza entre ciclos de producción. Asimismo, su conexión tipo clamp permite la instalación y el desmontaje rápidos sin herramientas especiales.
En consecuencia, es la opción preferida en instalaciones industriales donde el mantenimiento frecuente y el desmontaje ágil son requisitos operativos.
Principio de operación — Válvula Check Clamp con Resorte
La válvula check clamp opera de forma automática y sin accionamiento externo. Cuando el fluido fluye en la dirección correcta, la presión vence la fuerza del resorte y, así, abre el disco permitiendo el paso.
Al cesar el flujo o invertirse la dirección, en cambio, el resorte devuelve el disco al asiento y cierra la válvula de forma inmediata. De este modo, no requiere presión diferencial mínima para cerrar, por lo que protege la línea ante cualquier intento de retorno del fluido.
La apertura rápida y el buen sellado del disco, además, minimizan el impacto en el flujo aguas abajo y reducen las pérdidas de carga. Por ello, es la tipología de válvula check más utilizada en instalaciones industriales con conexión clamp.
Por qué SS316L + Viton en una válvula check
La selección del material del cuerpo y del sello, además, define el rango de aplicación real de la válvula check. La combinación SS316L + Viton es la correcta en los siguientes casos:
- Resistencia química superior: El Viton resiste una gama química significativamente más amplia que el EPDM o el NBR, por lo que es adecuado para fluidos agresivos, ácidos, solventes orgánicos y productos químicos que degradarían otros elastómeros.
- Alta temperatura hasta 180 °C: El Viton mantiene sus propiedades de sellado hasta 180 °C, mientras que el EPDM se limita a 110 °C. Por ello, es el sello correcto en líneas de vapor, agua caliente y fluidos de proceso a temperatura elevada.
- Resistencia a la corrosión del cuerpo: El SS316L, además, contiene molibdeno en su composición. Lo que le ofrece mayor resistencia a los cloruros y ambientes agresivos que el SS304. En consecuencia, es el material estándar en industria química, petroquímica y alimentaria de alta exigencia.
- Disco y resorte en SS316L: Todos los componentes internos en contacto con el fluido son de SS316L. Por lo que se mantiene la coherencia del material y se elimina el riesgo de corrosión galvánica entre componentes.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de válvula | Check de resorte (retención unidireccional) |
| Material del cuerpo | Acero inoxidable 316L (SS316L) |
| Sello | Viton |
| Disco | Acero inoxidable 316L |
| Resorte | Acero inoxidable 316L |
| Conexión | Tipo Clamp |
| Presión de trabajo | PN 20/25 |
| Temperatura mínima | -20 °C |
| Temperatura máxima | 180 °C |
| Diámetros disponibles | 1/2", 3/4", 1", 1½", 2", 2½", 3" |
| Acabado interior | Pulido sanitario estándar |
| Aplicación | Higiénica e industrial |
Compatibilidad con fluidos
Esta válvula check clamp en acero inoxidable 316L con sello Viton es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:
- Fluidos químicos agresivos y corrosivos — el Viton resiste ácidos, solventes orgánicos y productos químicos que degradarían el EPDM o el NBR; por ello, es el sello estándar en industria química y petroquímica
- Vapor limpio y agua caliente hasta 180 °C — el Viton resiste el vapor a temperatura de esterilización SIP; asimismo, el SS316L no se corroe con el condensado del vapor limpio
- Fluidos alimentarios y farmacéuticos — el SS316L cumple los requisitos de material en contacto con alimentos; además, el Viton es compatible con la mayoría de los fluidos alimentarios y de proceso farmacéutico
- Agua de proceso y agua tratada — el SS316L resiste la corrosión del agua de proceso, incluyendo agua con cloruros; en cambio, para agua de mar o concentraciones muy altas de cloruros consultar con el equipo técnico de Cematic
- Fluidos petroquímicos e hidrocarburos — el Viton resiste hidrocarburos, aceites y solventes típicos de la industria petroquímica; sin embargo, verificar compatibilidad específica para fluidos extremadamente agresivos
Aplicaciones de la válvula check clamp en acero inoxidable
Industria Química
La válvula check clamp en acero inoxidable 316L es adecuada para procesos químicos donde se manejan líquidos agresivos o corrosivos. El Viton resiste una amplia gama de productos químicos. Por lo que garantiza la integridad del sello con fluidos que degradarían elastómeros convencionales.
Asimismo, la conexión clamp permite el desmontaje rápido para inspección o sustitución del sello sin interrumpir el circuito completo.
Tratamiento de Agua y Aguas Residuales
En sistemas de tratamiento de agua, esta válvula check, asimismo, previene el flujo inverso y garantiza que el agua tratada no vuelva al sistema. La resistencia a la corrosión del SS316L, además, es adecuada para el manejo de agua con cloruros y agentes de desinfección.
En consecuencia, es una alternativa más duradera que las válvulas check en materiales de menor resistencia química.
Industria Petroquímica
Las propiedades de resistencia al calor y a la corrosión del SS316L y el Viton, además, son beneficiosas en entornos petroquímicos. Por ello, esta válvula es confiable en líneas que manejan hidrocarburos, solventes y sustancias químicas a altas temperaturas.
Asimismo, la presión PN 20/25 cubre la mayoría de los servicios de proceso en plantas petroquímicas.
Sistemas de Tubing y Conexiones Clamp
En instalaciones con conexión clamp como estándar, esta válvula check, además, se integra directamente en el circuito sin adaptadores ni reducciones.
Por ello, simplifica el diseño de la línea y reduce el número de componentes. Además, el desmontaje clamp permite reemplazar la válvula en segundos sin modificar la tubería existente.
Sistemas de Energía y Vapor
En sistemas con vapor de proceso hasta 180 °C, esta válvula check, por ello, garantiza el flujo unidireccional y protege los equipos de daños por retorno de fluido. Asimismo, el resorte de SS316L mantiene la fuerza de cierre estable a lo largo del tiempo.
Incluso resiste ciclos térmicos frecuentes que degradarían resortes de materiales estándar.
