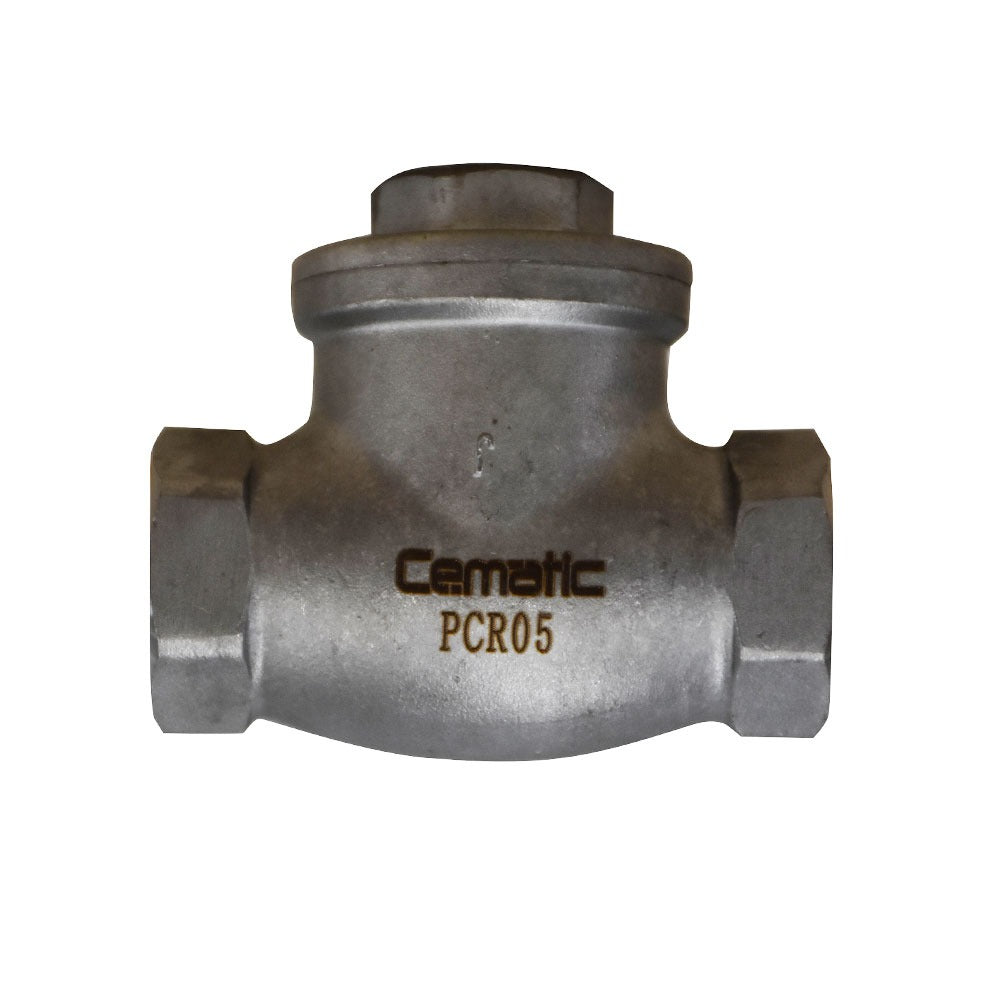

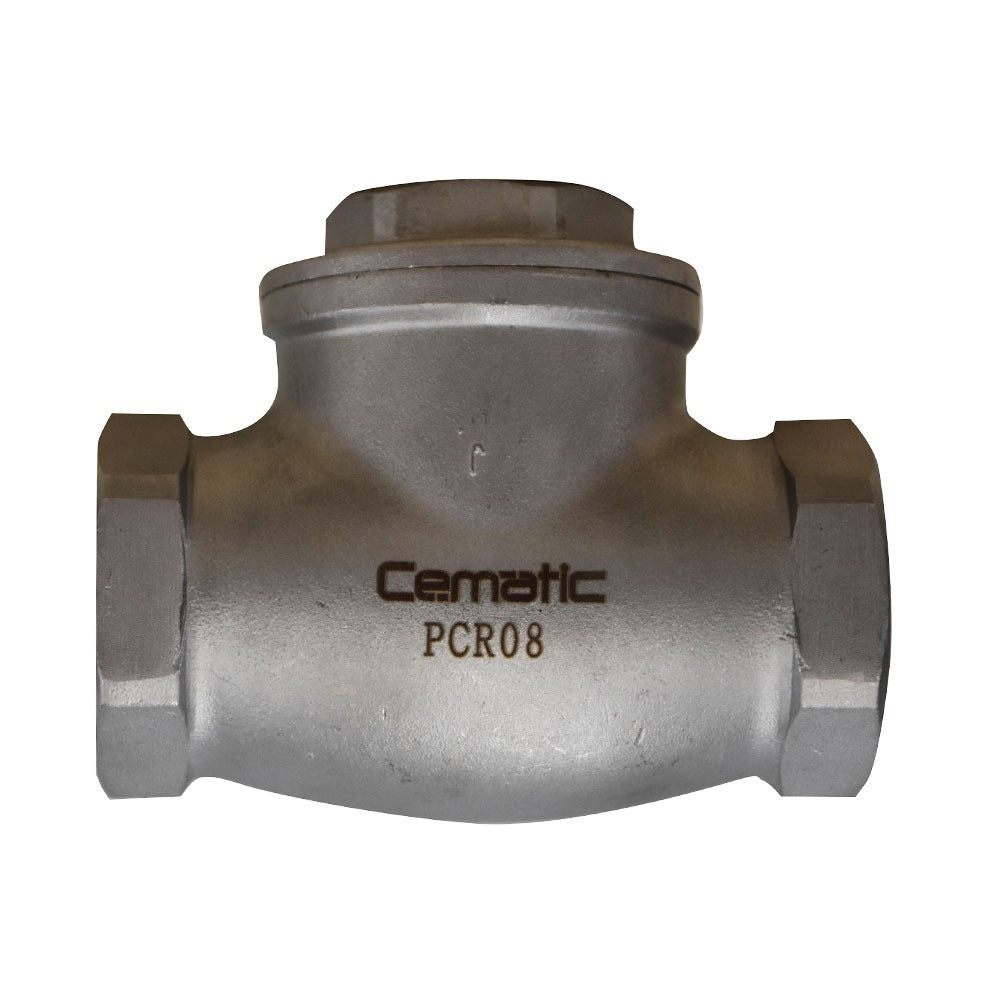

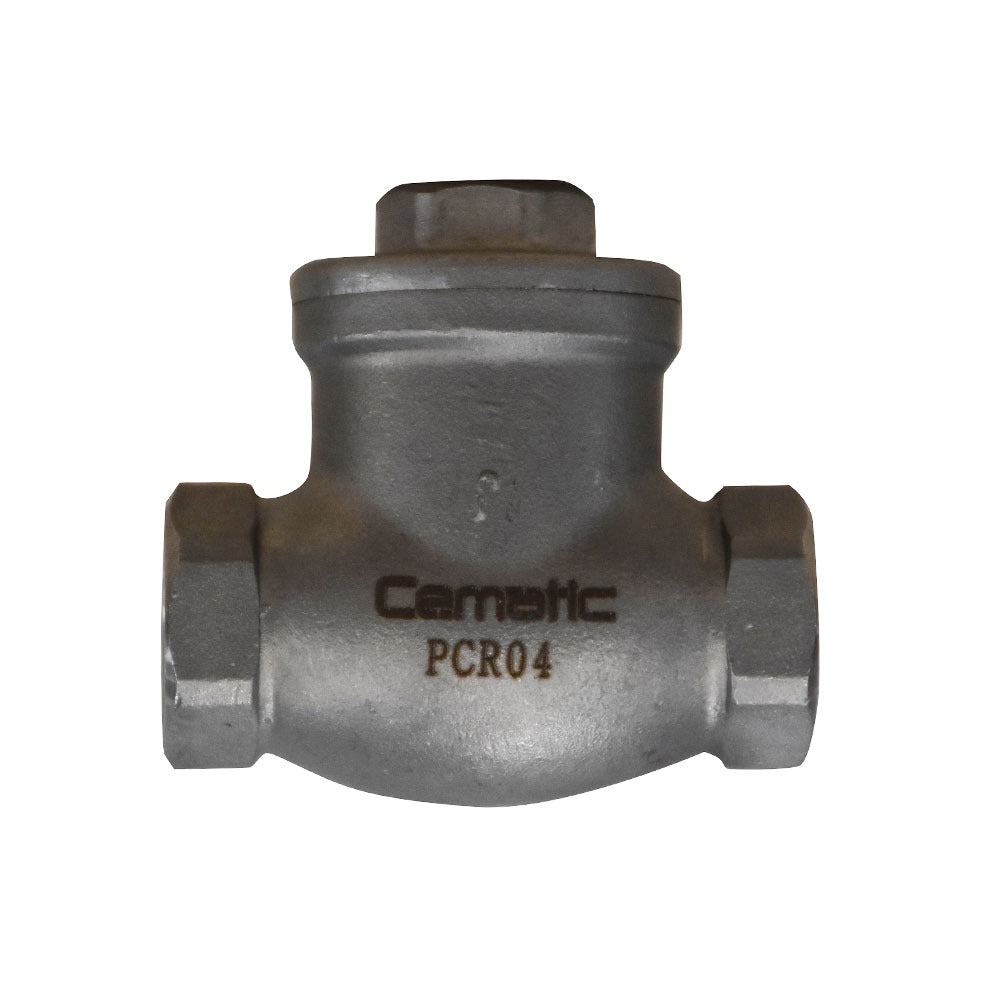

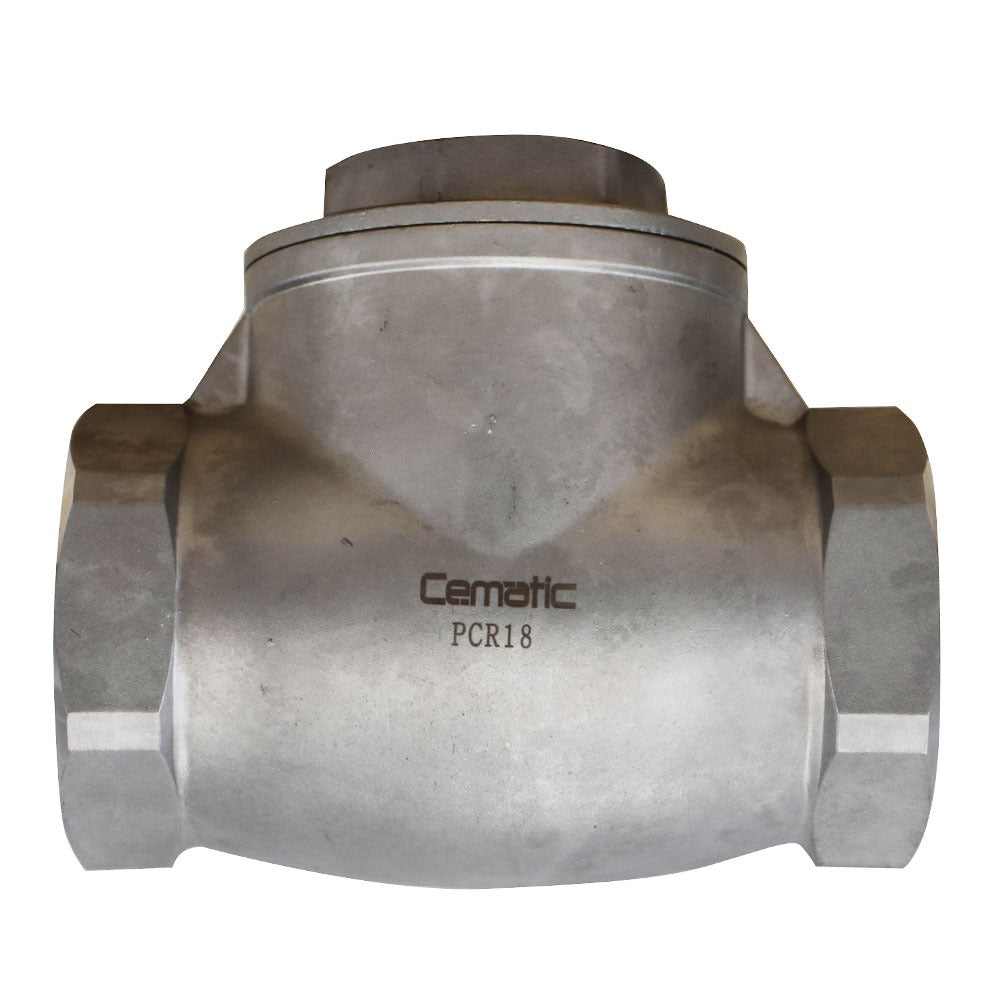

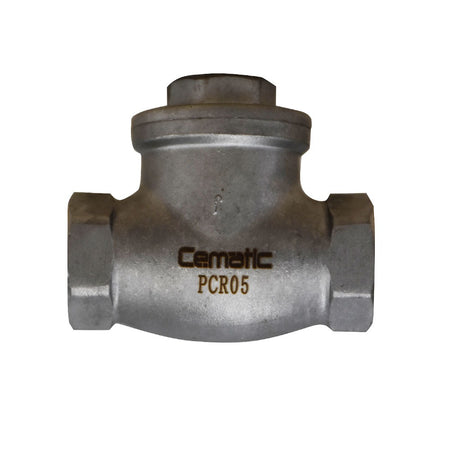

Válvula Check Columpio Roscada NPT en Acero Inoxidable 316 — Sello PTFE, 200 psi, hasta 200 °C

La válvula check columpio roscada NPT en acero inoxidable 316 de Cematic previene el flujo inverso en sistemas de tuberías industriales con la solución más sencilla de instalar del catálogo de válvulas check. Su conexión roscada NPT, a diferencia de las versiones wafer o con bridas, no requiere bridas adicionales ni soldadura.

Por lo que la instalación se reduce a un simple enroscado directo en la tubería. Además, su fabricación en SS316 con sello de Teflón PTFE le proporciona alta resistencia a la corrosión. Asimismo, es compatible con fluidos agresivos hasta 200 °C.

Es la opción correcta para puntos de proceso con conexión NPT existente. No requiere modificar la instalación ni añadir componentes de brida. Asimismo, su sello de PTFE es inerte frente a la mayoría de los fluidos industriales. Por lo que no presenta degradación química en contacto prolongado con ácidos, bases o solventes.

Principio de operación — Válvula Check Columpio con Rosca NPT

El disco oscila sobre un eje horizontal montado en la parte superior del cuerpo. Cuando el fluido fluye en la dirección correcta, la presión empuja el disco hacia arriba y, así, abre el paso.

Al cesar el flujo o invertirse la dirección, en cambio, el disco cae por gravedad y sella el asiento de PTFE de forma automática. De este modo, el cierre es confiable sin necesidad de resorte ni intervención del operador.

La rosca NPT, asimismo, sella por interferencia cónica al apretar la unión. Por lo que es el tipo de conexión más extendido en instrumentación y tuberías en México y América del Norte. Por ello, esta válvula check se integra directamente en cualquier instalación con rosca NPT sin adaptadores ni piezas adicionales.

Roscada NPT vs. otros tipos de conexión en válvulas check

La selección del tipo de conexión, además, define el costo, la facilidad de instalación y el mantenimiento de la válvula check. A continuación se describen los casos donde la conexión roscada NPT es la correcta:

• Tuberías existentes con rosca NPT: Si la instalación ya cuenta con conexiones roscadas NPT, esta válvula se instala directamente sin modificar nada. En cambio, una válvula wafer requeriría añadir bridas y espárragos a la línea existente.
• Instalaciones de bajo costo y sencillas: La conexión roscada, además, es la más económica y rápida de instalar. Por ello, es el estándar en instrumentación, servicios auxiliares y líneas de pequeño diámetro donde el costo del conjunto es relevante.
• Acceso limitado o espacios reducidos: Sin necesidad de bridas ni herramientas especiales, la válvula roscada, asimismo, se puede instalar y retirar en espacios donde una válvula wafer o bridada no cabe. Asimismo, facilita el mantenimiento en puntos de difícil acceso.

Materiales de construcción

El cuerpo es de acero inoxidable 316 (SS316), que es el material estándar para servicios con fluidos corrosivos. Su contenido de molibdeno, además, ofrece mayor resistencia a los cloruros y ácidos que el SS304. El disco es también de SS316, por lo que se mantiene la coherencia del material en toda la zona de contacto con el fluido.

El sello es de Teflón (PTFE), que es químicamente inerte frente a la mayoría de los fluidos industriales. Finalmente, la conexión es rosca NPT hembra, que es el estándar de tuberías más extendido en México e industria en América del Norte.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula check columpio roscada NPT en acero inoxidable 316 con sello PTFE es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:

• Fluidos químicos corrosivos — el PTFE es inerte frente a la mayoría de los ácidos, bases y solventes; por ello, es el sello estándar en válvulas check para proceso químico donde el NBR o el EPDM no son compatibles
• Agua potable y agua de proceso — el SS316 resiste la corrosión por cloruros y agentes de desinfección; asimismo, el PTFE no aporta sabor ni contaminantes al agua
• Vapor y fluidos de alta temperatura hasta 200 °C — el PTFE mantiene sus propiedades de sellado hasta 200 °C; en cambio, el NBR o el EPDM se degradarían significativamente por encima de 80-110 °C
• Fluidos petroquímicos e hidrocarburos — el PTFE resiste los hidrocarburos, aceites y combustibles típicos de la industria petroquímica; además, el SS316 ofrece mayor resistencia química que el SS304 en ambientes agresivos
• Aplicaciones en ambientes marinos y con cloruros — el SS316 es la aleación estándar en ambientes marinos gracias a su contenido de molibdeno; sin embargo, para ambientes con concentraciones muy altas de cloruros verificar compatibilidad con el equipo técnico de Cematic

Aplicaciones de la válvula check columpio roscada NPT en acero inoxidable

Industria Química y Petroquímica

La válvula check columpio roscada NPT en acero inoxidable 316 es adecuada para sistemas que manejan fluidos corrosivos, solventes e hidrocarburos. El sello de PTFE, además, resiste una amplia gama de productos químicos que degradarían elastómeros convencionales. En consecuencia, garantiza larga vida útil y bajo mantenimiento en líneas de proceso químico y petroquímico con conexión NPT.

Sistemas de Agua Potable y Proceso

En sistemas de distribución de agua y proceso industrial, esta válvula, asimismo, previene el retorno del fluido y protege las bombas aguas arriba. El SS316, asimismo, resiste la corrosión por cloruros y agentes de desinfección. Por ello, es una alternativa duradera frente a las válvulas check en hierro o latón en servicios donde se requiere acero inoxidable.

Sistemas de Vapor y Alta Temperatura

La temperatura máxima de 200 °C, además, cubre la mayoría de los sistemas de vapor de baja presión y agua caliente. El sello PTFE, además, mantiene su integridad de sellado a temperatura plena sin degradación. En consecuencia, es la opción correcta en líneas de vapor con NPT donde el sello de goma no es viable por temperatura.

Instrumentación y Servicios Auxiliares

En puntos de instrumentación y servicios auxiliares con conexión NPT, esta válvula check integra la retención de flujo sin modificar la instalación existente. Por ello, es la solución más económica y sencilla para proteger equipos de medición, sensores y válvulas de control de daños por flujo inverso. Asimismo, su tamaño compacto facilita la instalación en espacios reducidos típicos de gabinetes de instrumentación.

Ambientes Marinos y Corrosivos

En instalaciones offshore y ambientes con sales y cloruros, el SS316, además, ofrece resistencia a la corrosión significativamente superior al SS304 o el latón. Por tanto, es la opción correcta en servicios marinos donde la durabilidad del material en ambientes agresivos es un requisito de diseño.

Para la gama completa de válvulas check, ver colección válvulas check →
