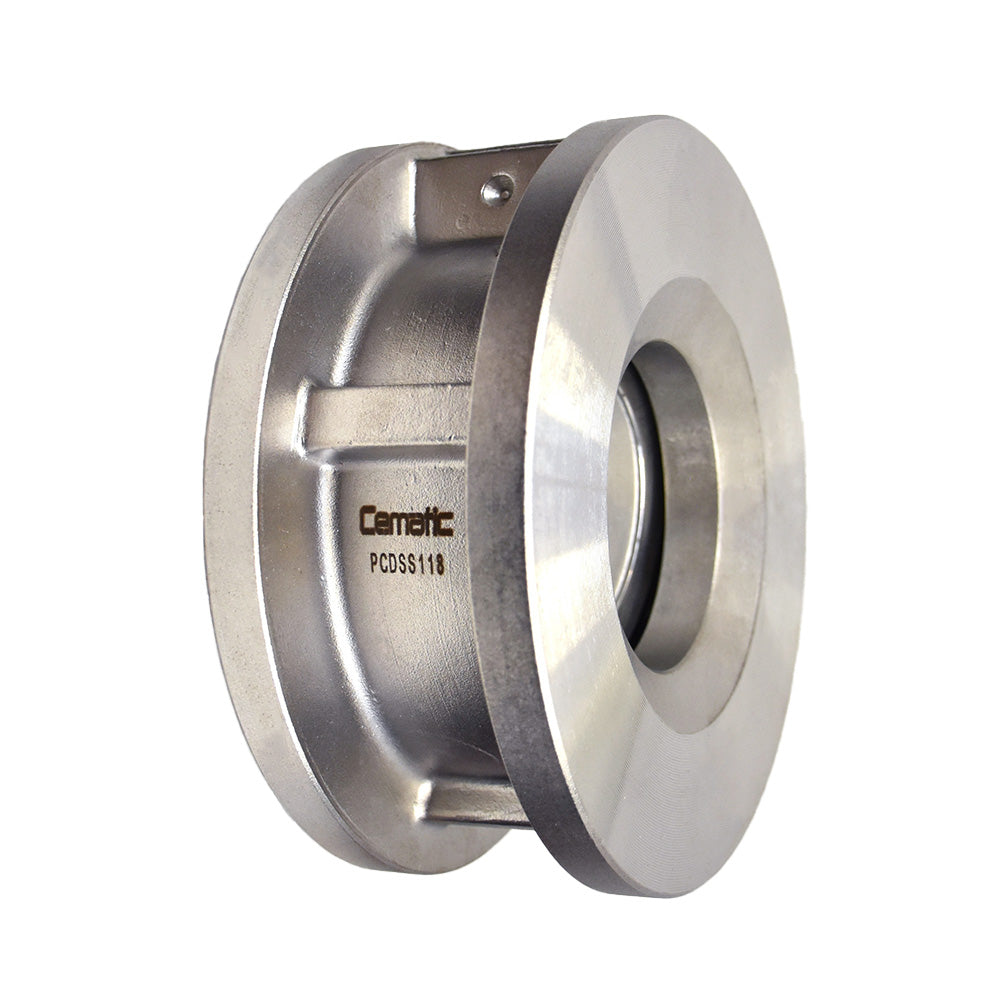

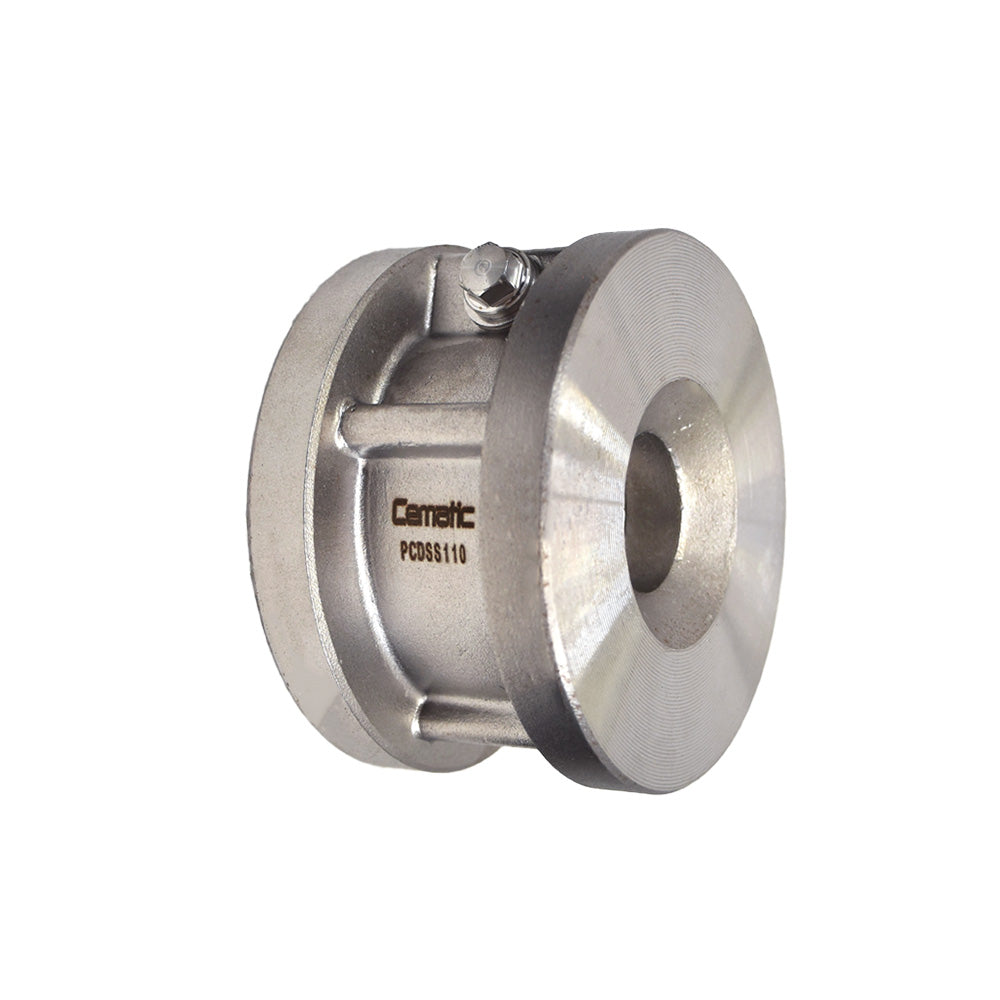

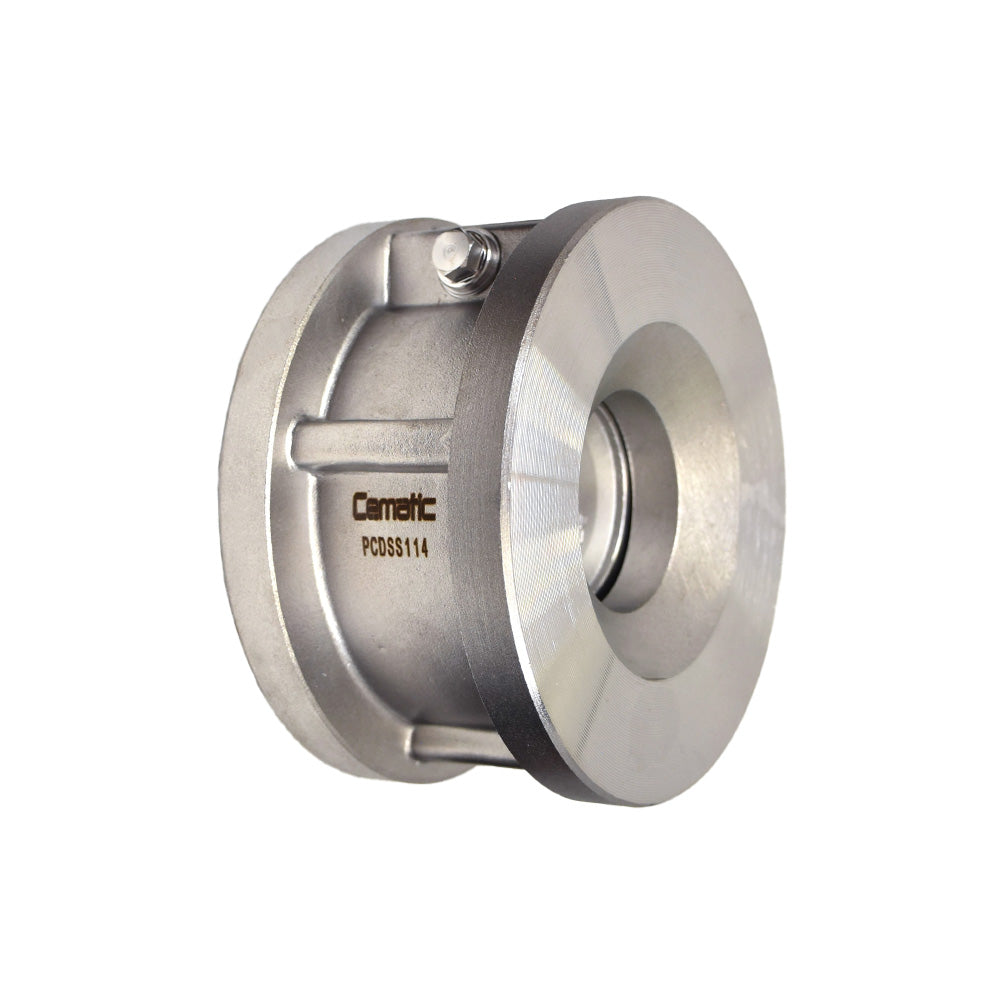

Válvula Check Wafer Columpio en Acero Inoxidable 316 — Asiento Metálico, PN16, ANSI Clase 150LB

La válvula check wafer columpio con asiento metálico en acero inoxidable 316 de Cematic garantiza el flujo unidireccional en sistemas industriales donde los elastómeros no son una opción viable. A diferencia de las válvulas check con asiento de Viton o EPDM, el asiento metálico CF8M no presenta degradación química ni térmica.

Por lo que es la opción correcta para fluidos altamente corrosivos, temperaturas extremas o medios con partículas abrasivas. Su diseño wafer compacto, además, se instala directamente entre bridas ANSI clase 150LB sin necesidad de piezas adicionales.

Todos los componentes en contacto con el fluido — cuerpo, disco y asiento — son de CF8M. Por lo que se mantiene la coherencia del material en toda la zona de proceso. En consecuencia, se elimina el riesgo de corrosión galvánica entre componentes de diferentes materiales y se simplifica la especificación de materiales de la planta.

Principio de operación — Disco Columpio con Asiento Metálico

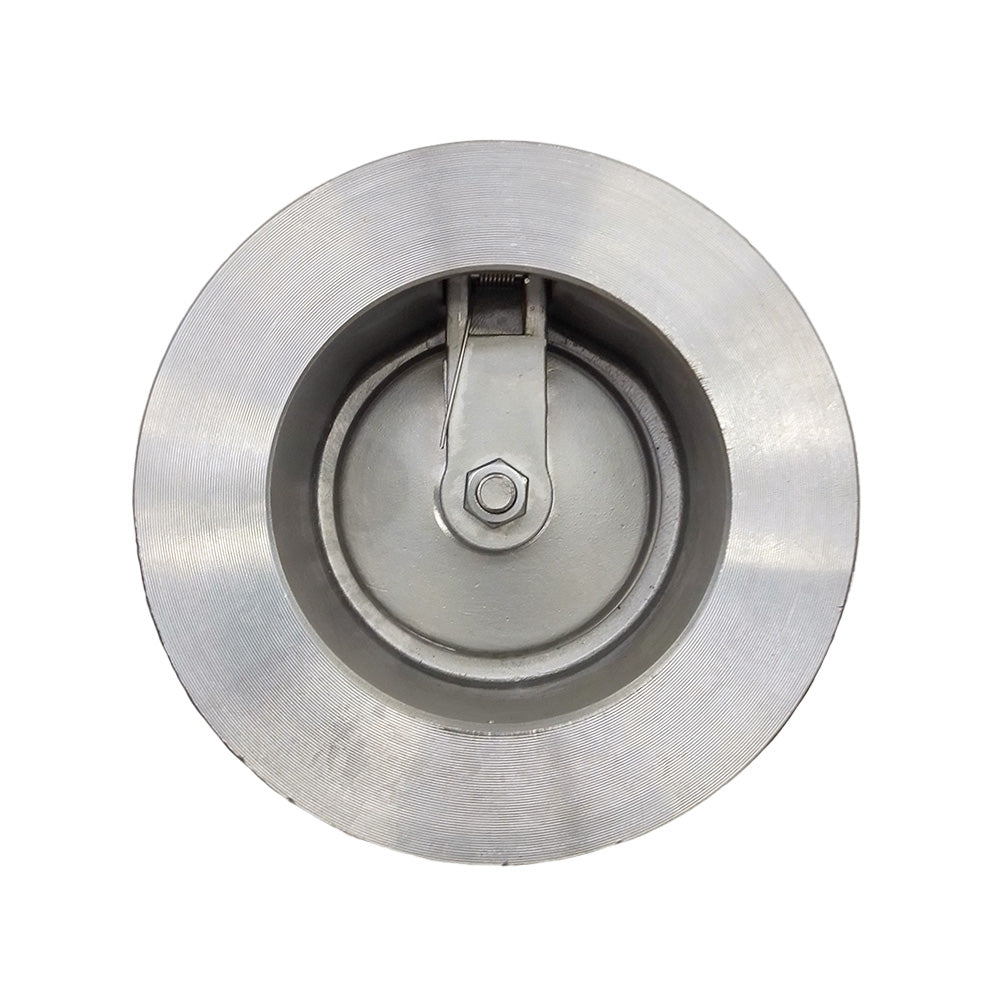

El disco oscila sobre un eje horizontal montado en la parte superior del cuerpo. Cuando el fluido fluye en la dirección correcta, la presión empuja el disco hacia arriba y, así, abre el paso. Al cesar el flujo, en cambio, el resorte de SS304 devuelve el disco al asiento metálico y cierra la válvula. De este modo, el cierre es automático sin necesidad de intervención del operador.

El asiento metálico, además, es el diferenciador clave frente a las versiones con Viton o EPDM. No depende de un elastómero para sellar. Por lo que su hermeticidad no se ve afectada por la temperatura, la degradación química ni el envejecimiento. Por ello, ofrece mayor vida útil en condiciones de proceso extremas.

Asiento metálico vs. asiento elastomérico — cuándo elegir metálico

La selección del tipo de asiento, además, es el criterio más importante al especificar esta válvula check. A continuación se describen los casos donde el asiento metálico CF8M es la opción correcta:

• Fluidos con partículas abrasivas: Las partículas en suspensión deterioran el asiento de goma con el tiempo. El asiento metálico, en cambio, resiste la abrasión sin pérdida de hermeticidad. Por ello, es la opción estándar en fluidos con sólidos como pulpa, lodos o fluidos con partículas.
• Temperaturas extremas: Los elastómeros como el Viton tienen un límite térmico definido. El asiento metálico CF8M, en cambio, soporta temperaturas más elevadas sin degradarse. Asimismo, no presenta deformación por ciclos térmicos frecuentes.
• Fluidos incompatibles con elastómeros: Algunos solventes, ácidos concentrados y fluidos específicos atacan el Viton o el EPDM. En esos casos, el asiento metálico es la única alternativa viable, ya que el CF8M ofrece resistencia química sin depender de un sello de goma.
• Especificación all-metal: En plantas donde la piping class exige materiales all-metal sin elastómeros, el asiento metálico CF8M cumple ese requisito. Por tanto, es el componente correcto para líneas con fluidos agresivos o de alta pureza donde no se aceptan sellantes de goma.

Materiales de construcción

El cuerpo es de acero inoxidable 316 (CF8M), que es el material estándar para servicios industriales con fluidos corrosivos. Su contenido de molibdeno, además, ofrece mayor resistencia a los cloruros y ácidos que el SS304.

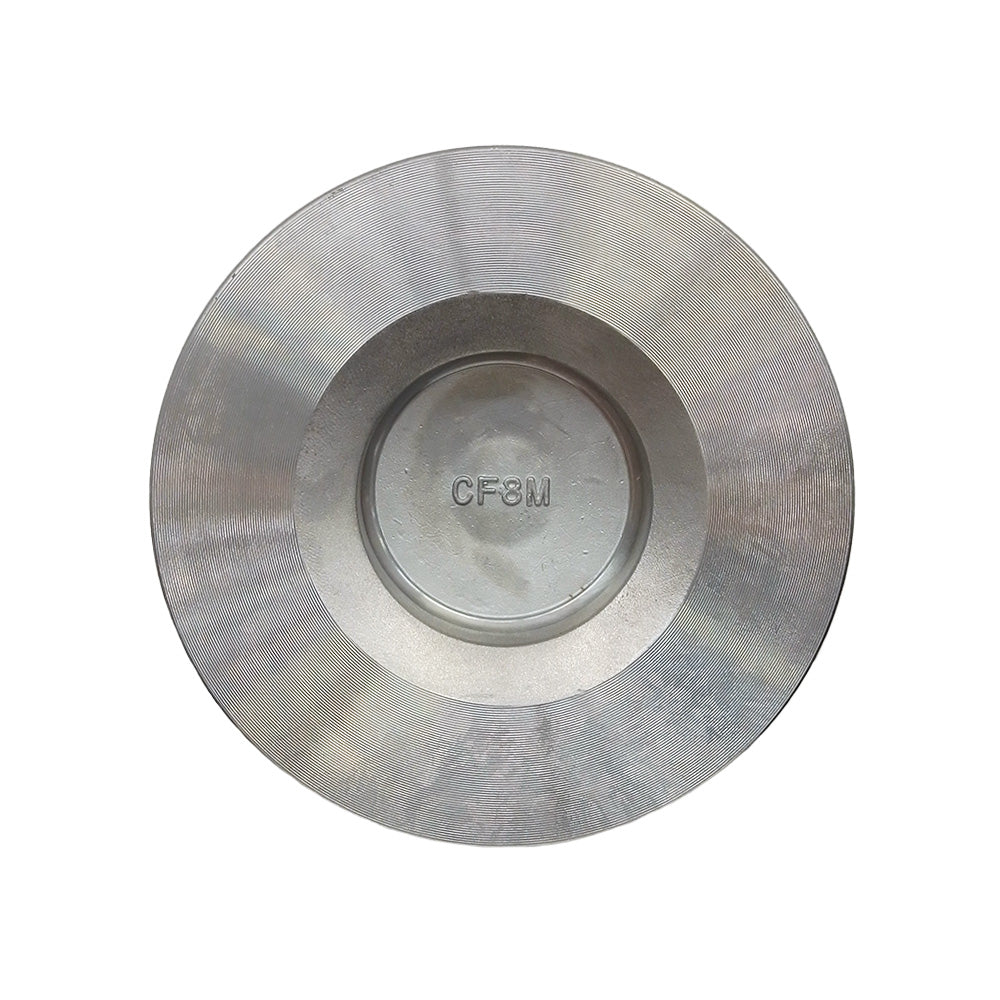

El disco columpio es también de CF8M, por lo que mantiene la coherencia del material en toda la zona de contacto con el fluido. El asiento es metálico CF8M — sin elastómeros — lo que garantiza hermeticidad sin degradación química ni térmica del sello. Finalmente, el resorte es de SS304, lo que garantiza resistencia a la corrosión y fuerza de cierre estable a lo largo del tiempo.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula check wafer columpio con asiento metálico en SS316 es compatible con fluidos industriales exigentes donde el asiento elastomérico no es viable. A continuación se describen los principales grupos:

• Fluidos con partículas o sólidos en suspensión — el asiento metálico resiste la abrasión sin deterioro; por ello, es la opción estándar en fluidos con pulpa, lodos o partículas que dañarían el Viton
• Fluidos químicos corrosivos — el CF8M resiste ácidos, bases y solventes agresivos; asimismo, la ausencia de elastómero elimina el riesgo de incompatibilidad química del sello
• Agua potable y tratamiento de agua — el SS316 resiste la corrosión por cloruros y agentes de desinfección; además, la especificación all-metal facilita el cumplimiento de normativas de materiales en contacto con agua potable
• Fluidos petroquímicos e hidrocarburos — el CF8M resiste los hidrocarburos y derivados del petróleo; en cambio, para fluidos con cloruros muy elevados verificar compatibilidad con el equipo técnico de Cematic
• Sistemas HVAC y refrigeración industrial — previene el retorno del fluido de refrigeración sin depender de un elastómero que pueda deteriorarse; asimismo, el diseño wafer reduce el espacio requerido en la instalación

Aplicaciones de la válvula check wafer columpio con asiento metálico

Industria Química

La válvula check wafer columpio con asiento metálico es adecuada para sistemas que manejan fluidos químicos agresivos o incompatibles con elastómeros. La especificación all-metal CF8M, además, garantiza que ningún componente en contacto con el fluido presente degradación química o térmica. En consecuencia, ofrece mayor vida útil que las versiones con asiento de Viton en entornos con fluidos extremadamente agresivos.

Sistemas de Agua Potable y Tratamiento

En sistemas de distribución de agua y plantas de tratamiento, esta válvula previene el retorno. Asimismo, protege las bombas del sistema ante flujo inverso. El SS316, además, resiste la corrosión por cloruros y agentes de desinfección. Por ello, es una alternativa duradera en líneas de bombeo donde se requiere especificación de acero inoxidable sin elastómeros.

Industria Petroquímica

En instalaciones con derivados del petróleo, el CF8M, además, resiste el ataque químico de los hidrocarburos. Asimismo, la ausencia de asiento elastomérico elimina el riesgo de degradación del sello en fluidos con solventes o compuestos aromáticos que podrían atacar el Viton. Por ello, esta válvula opera de forma confiable en líneas petroquímicas donde la especificación all-metal es un requisito.

Sistemas HVAC, Refrigeración y Energía

En sistemas de climatización, refrigeración y plantas de energía, esta válvula, asimismo, evita el retorno del fluido ante paradas del sistema. Su diseño wafer compacto, además, facilita la instalación en líneas con restricciones de espacio. En consecuencia, es la opción correcta cuando se requiere retención de flujo unidireccional sin elastómeros en el sello de la válvula.

Ingeniería de Tuberías — Protección de Bombas

En cualquier sistema de bombeo, esta válvula, además, protege la bomba de daños por flujo inverso ante paradas de emergencia o fallos eléctricos. El resorte de SS304, asimismo, garantiza que el disco regrese al asiento metálico con fuerza de cierre estable en cada operación. Por ello, es el componente de protección estándar en líneas de impulsión donde se exige especificación all-metal.

Para la gama completa de válvulas check, ver colección válvulas check →
