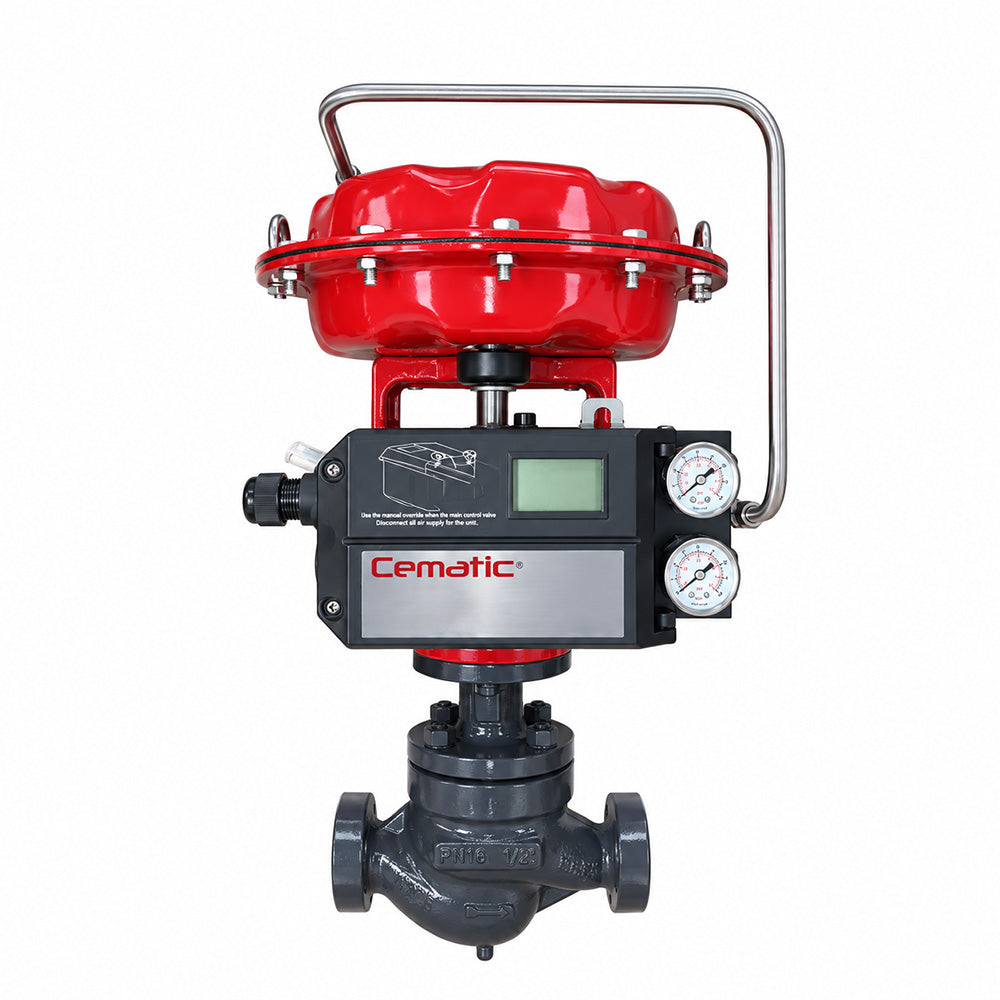

Válvula de Control Tipo Globo — Cuerpo WCB Rosca NPT con Actuador Neumático de Diafragma y Posicionador 4–20 mA
La válvula de control tipo globo en cuerpo WCB con rosca NPT es la solución de regulación proporcional de menor costo de instalación para lazos de control de caudal, temperatura y presión en diámetros de ½" a 2" donde la conexión roscada es el estándar de la instalación. El cuerpo de acero al carbono WCB proporciona la resistencia mecánica necesaria para servicios de vapor, agua caliente, gas y fluidos de proceso general, mientras que el trim de acero inoxidable SS304 garantiza resistencia a la corrosión en las superficies en contacto con el fluido.
El conjunto incluye cuerpo globo WCB con rosca NPT, actuador neumático de diafragma con resorte de retorno, posicionador electroneumático con entrada de señal 4–20 mA y empaque de grafito en el vástago — ensamblado, calibrado y probado en taller Cematic antes del envío.
Cuándo especificar rosca NPT y no brida ANSI
La válvula de control roscada NPT es la opción correcta en los siguientes casos:
- Diámetros de ½" a 2" donde la instalación existente o de nuevo diseño usa rosca NPT como estándar de conexión — la válvula roscada se instala directamente sin necesidad de bridas, pernos ni juntas adicionales
- Instalaciones con espacio axial limitado donde el menor largo cara a cara de la válvula roscada es una ventaja frente a la versión bridada
- Proyectos donde el costo de instalación es un factor relevante — la conexión roscada elimina el costo de las bridas, pernos y juntas necesarios en la versión ANSI
- Instalaciones de instrumentación y servicios auxiliares donde la rosca NPT es el estándar establecido
Para diámetros superiores a 2", para servicios de mayor presión o cuando el desmontaje frecuente de la válvula es un requerimiento, la válvula de control bridada ANSI 150 → es la opción correcta.
Materiales de construcción
- Cuerpo: Acero al carbono WCB — alta resistencia mecánica para servicios de vapor, agua caliente, gas y proceso general. Presión nominal hasta ANSI 150 (19.6 bar a temperatura ambiente)
- Trim (obturador y asiento): Acero inoxidable SS304 — resistencia a la corrosión en las superficies de control en contacto con el fluido. El trim SS304 cubre los servicios más frecuentes de agua, vapor, gas y fluidos de proceso neutros o ligeramente corrosivos
- Empaque de vástago: Grafito expandido — resistencia a altas temperaturas y a fluidos de proceso agresivos. El grafito es la primera opción para válvulas de control en servicio de vapor y procesos a temperatura elevada donde el PTFE no es suficiente
- Conexión: Rosca cónica NPT (ANSI B1.20.1) — estándar roscado industrial en México
- Actuador: Neumático de diafragma y resorte — movimiento lineal proporcional a la señal del posicionador. Configuración Normalmente Cerrado (NC) — el resorte cierra la válvula ante pérdida de suministro de aire o señal
- Posicionador: Electroneumático con entrada 4–20 mA — convierte la señal analógica del controlador en presión de señal al diafragma del actuador para posicionar el obturador con precisión en cualquier punto de la carrera
Especificaciones técnicas
- Tipo: Globo de paso recto, movimiento lineal
- Conexión: Rosca cónica NPT (ANSI B1.20.1)
- Material del cuerpo: Acero al carbono WCB (ASTM A216)
- Trim: Acero inoxidable SS304
- Empaque de vástago: Grafito expandido
- Diámetros nominales: ½" (DN15), ¾" (DN20), 1" (DN25), 1½" (DN40), 2" (DN50)
- Presión nominal: ANSI 150 — hasta 19.6 bar a temperatura ambiente; reducida a mayor temperatura
- Temperatura de operación: Hasta +425 °C con empaque de grafito (según presión y diámetro)
- Característica de flujo: Igual porcentaje (equal percentage) estándar — la más frecuente en lazos de temperatura y presión
- Señal de entrada posicionador: 4–20 mA
- Acción del actuador: Normalmente Cerrado (NC) — fail-close. Aire abre, resorte cierra.
- Presión de suministro de aire: 1.4–4 bar al posicionador
- Norma de diseño: IEC 60534
Coeficiente de caudal Cv por diámetro
El Cv es el caudal en galones por minuto (GPM) de agua a 60 °F que pasa por la válvula con una caída de presión de 1 psi en posición totalmente abierta. El diámetro seleccionado debe proporcionar un Cv de operación normal entre el 20% y el 80% del Cv máximo para garantizar estabilidad de control en todo el rango.
| Diámetro nominal | Cv máximo |
|---|---|
| ½" (DN15) | 4 |
| ¾" (DN20) | 6.3 |
| 1" (DN25) | 10 |
| 1½" (DN40) | 24 |
| 2" (DN50) | 44 |
¿Necesita calcular el Cv requerido para su proceso? Comparta el fluido, caudal de operación, presión aguas arriba y aguas abajo — nuestro equipo técnico dimensiona el diámetro correcto sin costo. Consultar por WhatsApp →
WCB con trim SS304 — compatibilidad química
- ✅ Vapor de agua — el servicio más frecuente de esta válvula en la industria mexicana
- ✅ Agua caliente hasta 200 °C
- ✅ Gas natural, GLP y gases industriales secos
- ✅ Agua de proceso neutra a ligeramente alcalina
- ✅ Aceites minerales y lubricantes a temperatura moderada
- ✅ Condensado de vapor
- ⚠️ Agua con cloruros elevados (>500 ppm): el trim SS304 puede presentar pitting — especificar trim SS316
- ⚠️ Ácidos diluidos: verificar concentración y temperatura con nuestro equipo técnico
- ❌ Ácidos concentrados, HF, agua de mar: usar válvula de control con cuerpo SS316 o materiales especiales
Falla segura NC — por qué es la configuración estándar
Esta válvula tiene configuración Normalmente Cerrada (NC) como estándar — el resorte del actuador cierra la válvula ante cualquier pérdida del suministro de aire comprimido o de la señal 4–20 mA del controlador. Es la configuración de seguridad correcta para la mayoría de los lazos de control donde el corte del fluido es el estado seguro ante una falla del sistema:
- Vapor de calefacción a intercambiadores — cierre ante falla previene la sobretemperatura del proceso
- Dosificación de reactivos — cierre ante falla previene la sobredosificación
- Alimentación a reactores — cierre ante falla detiene la alimentación hasta restaurar el control
Para servicios donde el flujo continuo es el estado seguro (agua de enfriamiento, lubricación), especificar configuración Normalmente Abierta (NO) — disponible bajo pedido.
Aplicaciones principales
- Control de vapor en equipos de proceso: Regulación del caudal de vapor de calefacción en intercambiadores de calor, marmitas, reactores de proceso y autoclaves. El empaque de grafito y el cuerpo WCB cubren el rango de presión y temperatura del vapor de baja y media presión. La aplicación de mayor demanda de esta válvula en México.
