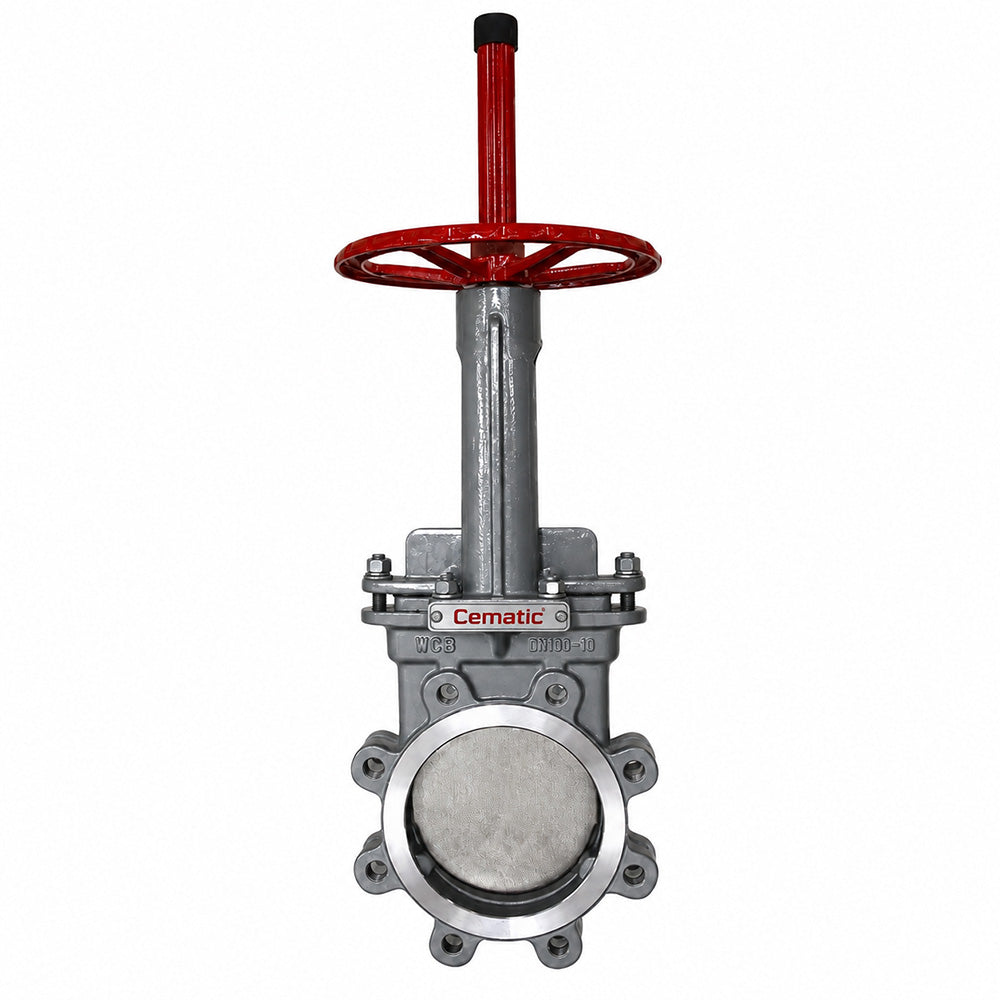

Válvula de Cuchilla LUG WCB — Cuerpo Acero, Disco SS304, Asiento Viton, Manubrio o Volante

La válvula de cuchilla LUG WCB de Cematic aísla y controla fluidos con sólidos en instalaciones de mayor exigencia mecánica y química. Su cuerpo en acero al carbono WCB resiste presiones más altas que un cuerpo en hierro dúctil. Por lo tanto, es la opción correcta cuando el proceso exige mayor resistencia estructural que la de una válvula estándar.

Además, su brida tipo Lug permite instalarse como terminal de línea, con tornillos pasantes roscados directamente en el cuerpo. Así, un extremo de la tubería puede desmontarse sin afectar el otro lado de la línea. En consecuencia, esta configuración facilita el mantenimiento en instalaciones donde una brida semi-lug o wafer no sería suficiente.

El accionamiento es manual, mediante manubrio o volante según la región y el proveedor de referencia del cliente. De este modo, esta válvula de cuchilla LUG WCB cubre puntos de aislamiento donde la operación manual ocasional es suficiente y no se requiere automatización.

Bridas Lug vs. Semi-Lug (Wafer) — ¿Cuál Necesita tu Instalación?

La diferencia entre ambos tipos de brida está en cómo se sujeta la válvula a la tubería. Por eso, antes de especificar, conviene revisar los siguientes puntos:

• Brida Lug (este modelo): tiene orificios roscados en el propio cuerpo. Por lo tanto, cada lado de la tubería se sujeta de forma independiente. Además, permite desmontar un extremo de la línea sin retirar la válvula ni afectar el otro lado.
• Brida Semi-Lug (Wafer): se sujeta con tornillos pasantes entre ambas bridas de tubería. En cambio, no permite el desmontaje independiente de un solo lado — si se retira la tubería de un extremo, el otro también queda libre.

En consecuencia, si tu proceso requiere dar mantenimiento a un lado de la línea sin desarmar el otro, la brida Lug es la especificación correcta.

Cuerpo WCB vs. GGG40 — Resistencia Mecánica de la Válvula de Cuchilla

El material del cuerpo determina cuánta presión y esfuerzo mecánico soporta la válvula. Por eso, antes de seleccionar, es importante comparar ambas opciones:

• Acero al carbono WCB (este modelo): ofrece mayor resistencia mecánica que el hierro dúctil. Por lo tanto, es la especificación correcta en procesos con mayor presión de línea o mayor esfuerzo estructural sobre el cuerpo.
• Hierro dúctil GGG40: resiste bien los impactos en servicios de agua y lodos no agresivos, pero con menor resistencia mecánica que el acero. Así, es una opción más económica cuando el proceso no exige la resistencia adicional del WCB.

Asiento Viton en la Válvula de Cuchilla LUG WCB — Resistencia a Hidrocarburos

El asiento en Viton (FKM) resiste fluidos que dañarían un asiento en EPDM. Por eso, esta válvula de cuchilla LUG WCB con asiento Viton es la especificación correcta en los siguientes casos:

• Aceites e hidrocarburos: el Viton no se degrada en contacto con aceites minerales, combustibles y solventes derivados del petróleo. En cambio, el EPDM sí se ve afectado por estos fluidos.
• Temperaturas elevadas: el Viton opera hasta 200 °C, un rango mayor al del EPDM. Por lo tanto, cubre procesos con temperatura de fluido más alta.
• Fluidos químicos agresivos: además, resiste ácidos, solventes aromáticos y otros compuestos que atacarían un elastómero estándar.

Especificaciones Técnicas de la Válvula de Cuchilla LUG WCB

Compatibilidad de Fluidos de la Válvula de Cuchilla LUG WCB

• ✅ Aceites, combustibles y derivados del petróleo — gracias al asiento Viton
• ✅ Solventes aromáticos y fluidos de proceso químico agresivo
• ✅ Fluidos de proceso a temperatura elevada, hasta 200 °C
• ✅ Sólidos y lodos en líneas donde se requiere mayor resistencia mecánica del cuerpo
• ⚠️ Vapor de agua o cetonas: el Viton pierde propiedades en contacto prolongado con vapor y algunos solventes cetónicos — verificar con el equipo técnico
• ⚠️ Fluidos con cloruros a alta temperatura: el cuerpo WCB puede requerir revestimiento adicional según concentración

Válvula de Cuchilla LUG WCB vs. Otras Válvulas de Cuchilla Cematic

Aplicaciones de la Válvula de Cuchilla LUG WCB

• Refinación y petroquímica: aislamiento de líneas con hidrocarburos donde el asiento Viton resiste el contacto directo con aceites y solventes derivados del petróleo.
• Terminales de almacenamiento de combustibles: gracias a la brida Lug, permite mantenimiento en un extremo de la línea sin desarmar el resto del sistema.
• Procesos químicos con fluidos agresivos: el cuerpo WCB y el asiento Viton juntos cubren procesos que un cuerpo en hierro dúctil o un asiento EPDM no soportarían.
• Líneas de proceso a temperatura elevada: el rango de hasta 200 °C del Viton cubre procesos de mayor temperatura que las configuraciones con EPDM.

Si tu proceso es agua, lodos o aguas residuales de pH neutro, consulta nuestra válvula de cuchilla GGG40 con bridas Semi-Lug (Wafer) y asiento EPDM. Para ver el catálogo completo, visita Válvulas de Cuchilla Cematic.

Ficha Técnica
