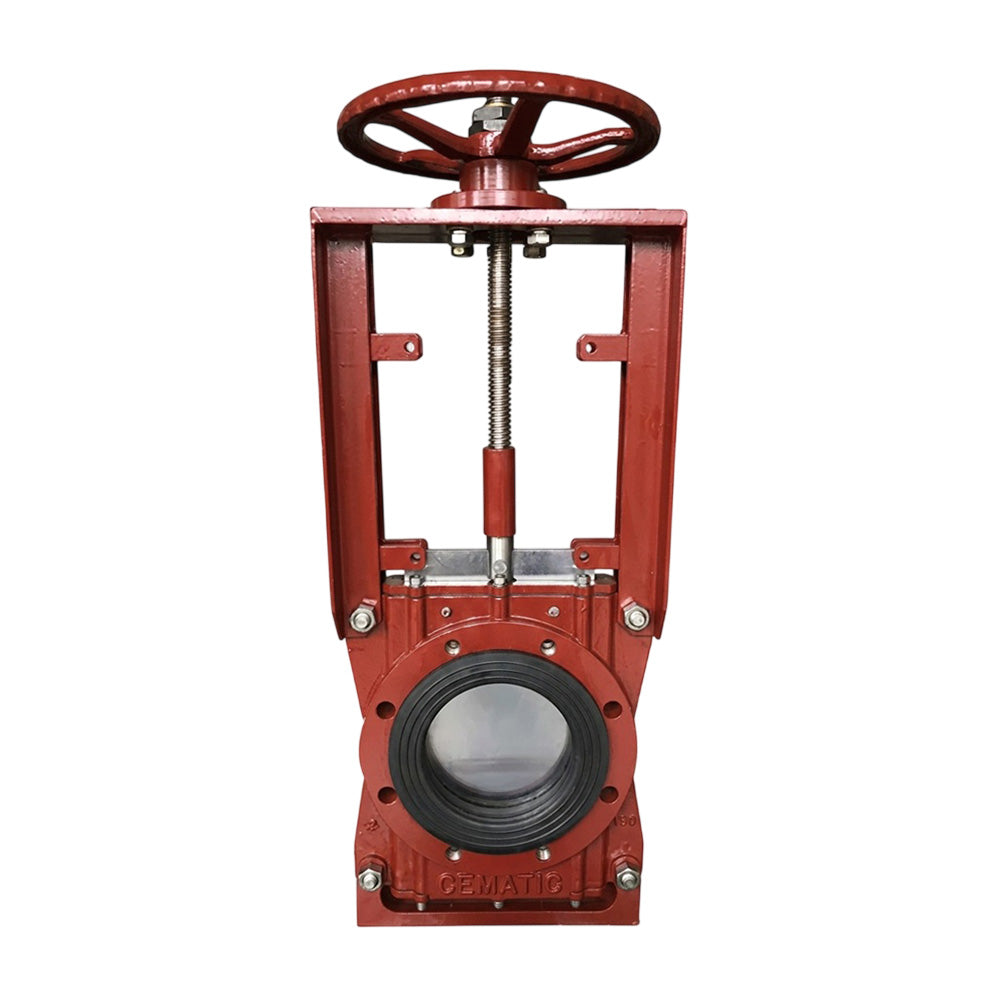

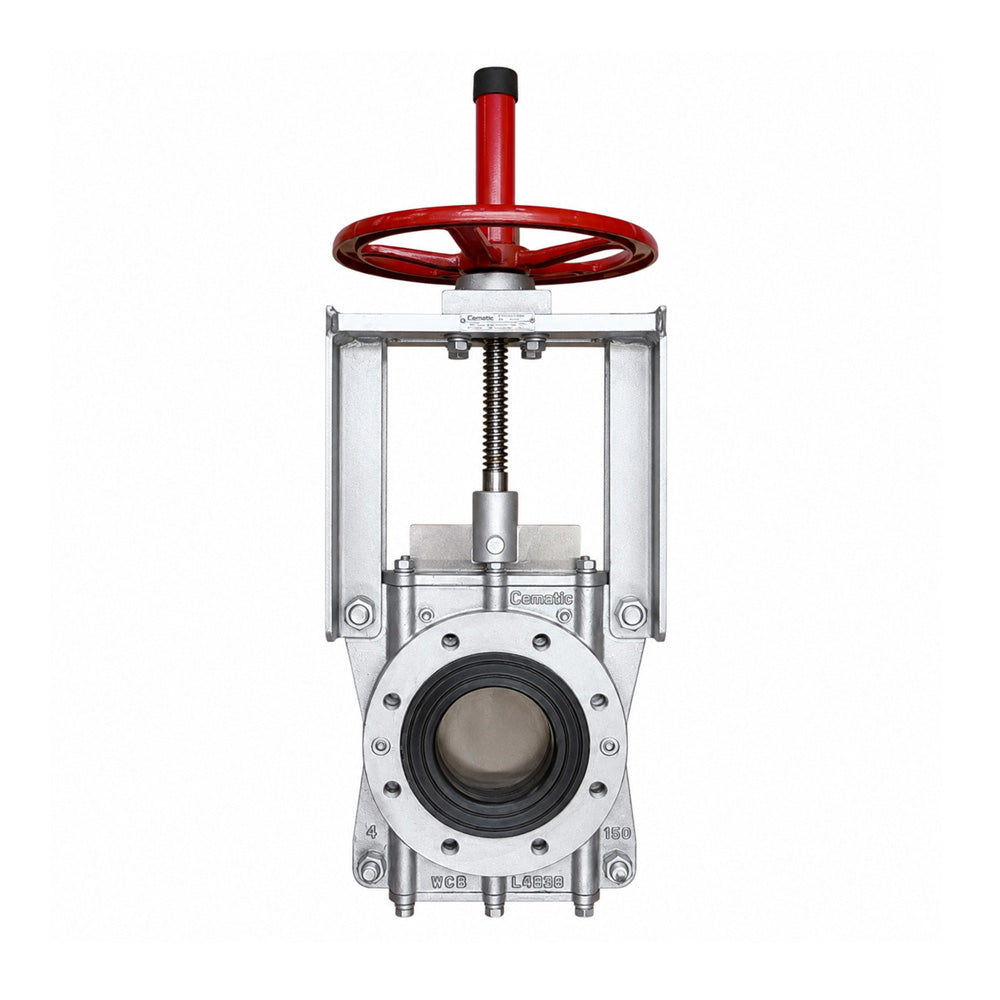

Válvula de Cuchilla WCB con Asiento EPDM — Bidireccional, Cuerpo Ultradelgado, 2" a 12"

La válvula de cuchilla WCB con asiento EPDM es la variante de mayor resistencia abrasiva de la familia de cuchillas Cematic — su recubrimiento interior de goma EPDM protege todas las superficies metálicas internas contra la erosión de las partículas sólidas, los relaves y las pulpas abrasivas que desgastarían directamente el metal en las versiones sin recubrimiento. A diferencia de las cuchillas unidireccionales, este modelo es bidireccional — la cuchilla sella herméticamente en ambas direcciones de flujo, simplificando la instalación al eliminar el riesgo de montar la válvula en la dirección incorrecta. El diseño de cuerpo ultradelgado de dos piezas tipo oblea es más compacto que los diseños con yugo alto — ventaja en instalaciones con espacio axial limitado entre equipos.

El asiento EPDM — protección elástica contra partículas abrasivas

El asiento de EPDM en una válvula de cuchilla cumple una función diferente al asiento PTFE o metálico de las versiones anteriores:

• Recubrimiento elástico protector: El EPDM no es solo el elemento de sellado — recubre la zona de contacto entre la cuchilla y el cuerpo, absorbiendo el impacto de las partículas abrasivas que viajan en el flujo. En lugar de que las partículas duras choquen directamente contra el metal del asiento, impactan primero el elastómero EPDM que absorbe y distribuye la energía del impacto.
• Sellado bidireccional: La elasticidad del EPDM permite que el asiento se adapte a las microirregularidades de la superficie de la cuchilla en ambas caras — proporcionando sellado hermético sin importar la dirección de la presión. El PTFE rígido requiere una geometría de asiento más precisa para sellar en ambas direcciones.
• Autolimpieza por elasticidad: El EPDM elástico tiende a expulsar las partículas sólidas que se alojan entre el asiento y la cuchilla durante el movimiento de apertura y cierre — la deformación elástica del asiento durante el paso de la cuchilla lanza las partículas fuera de la zona de sellado.
• Temperatura de trabajo hasta 110 °C: El EPDM es el material correcto para agua caliente, lodos de proceso a temperatura moderada y fluidos acuosos hasta 110 °C. Por encima de este límite, las versiones con asiento PTFE o metálico (hasta 180 °C) son la especificación correcta.

Bidireccional — simplifica la instalación y la especificación

Las válvulas de cuchilla unidireccionales tienen una dirección de flujo indicada en el cuerpo y deben instalarse correctamente para sellar. La válvula bidireccional elimina esta restricción:

• Sin dirección de flujo crítica: La válvula sella en ambas direcciones — el instalador no necesita verificar la orientación del flujo antes de montar la válvula
• Protección contra presión de retorno: En líneas donde puede existir presión en ambas direcciones (sistemas de bombeo con posibilidad de inversión, by-pass bidireccionales), la válvula bidireccional sella correctamente en cualquier escenario
• Especificación más simple: Al no requerir indicación de dirección de flujo, la especificación técnica del proyecto es más sencilla y se elimina el riesgo de errores de montaje en campo

Cuerpo ultradelgado de dos piezas

El diseño de cuerpo ultradelgado (cara a cara mínima según tabla de dimensiones) con construcción de dos piezas diferencia esta válvula del diseño convencional con yugo alto:

• Menor espacio axial: La cara a cara de 58–90 mm (según diámetro) es significativamente menor que la de las cuchillas con yugo alto — válvula más compacta que ocupa menos espacio en la línea
• Menor peso: Sin yugo estructural alto, la válvula pesa considerablemente menos que las versiones con yugo — ventaja en instalaciones aéreas y estructuras con limitación de carga
• Instalación entre bridas estándar: El perfil ultradelgado permite la instalación en espacios donde las cuchillas con yugo alto no cabrían

Componentes de la válvula

Especificaciones técnicas

• Tipo: Cuchilla bidireccional — movimiento lineal vertical
• Diseño del cuerpo: Dos piezas, ultradelgado
• Instalación: Entre bridas — Clase 150LB
• Material del cuerpo: WCB (ASTM A216 Gr. WCB)
• Disco (cuchilla): SS304
• Asiento: EPDM
• Junta: EPDM
• Empaquetadura: EPDM
• Vástago: 2Cr13 (acero inoxidable martensítico)
• Operación: Manual con volante de hierro fundido maleable
• Diámetros nominales: 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150), 8" (DN200), 10" (DN250), 12" (DN300)
• Presión máxima: 290 psi (20 bar) a 38 °C — reducida con la temperatura según ASME B16.34/B16.5
• Presión de prueba en asiento: 0.8 MPa (8 bar)
• Temperatura de operación: -20 °C a +110 °C
• Dirección de flujo: Bidireccional

Comparativa — cuatro cuchillas Cematic

Compatibilidad de fluidos

• ✅ Aguas residuales municipales e industriales no corrosivas
• ✅ Lodos primarios y secundarios de PTAR
• ✅ Relaves y pulpas de mineral con partículas abrasivas
• ✅ Cenizas volantes y lodos de piedra caliza en plantas termoeléctricas
• ✅ Mezclas de cemento, clinker y escoria en industria del cemento
• ✅ Fluidos viscosos con sólidos en suspensión no corrosivos
• ✅ Lodos de digestión anaerobia hasta 55 °C
• ⚠️ Fluidos con cloruros elevados o H₂S: el cuerpo WCB puede correrse — usar SS316
• ⚠️ Temperatura por encima de 110 °C: usar cuchilla con asiento PTFE o metálico
• ❌ Fluidos corrosivos (ácidos, álcalis): usar cuchilla SS316 o anticorrosiva PFA

Aplicaciones principales

• Minería — relaves y pulpas abrasivas: La aplicación más exigente para cualquier válvula de cuchilla. Los relaves minerales (sólidos 30–70%, partículas de cuarzo, sílice y minerales duros) erosionan el metal desnudo de forma acelerada. El recubrimiento EPDM absorbe los impactos abrasivos y prolonga la vida útil de las superficies internas. El carácter bidireccional es especialmente valioso en circuitos de relaves donde la dirección de flujo puede variar según la operación de las bombas.
• Plantas termoeléctricas — cenizas y lodos de desulfuración: El transporte hidráulico de cenizas volantes, lodos de piedra caliza (FGD) y suspensión de escorias son los fluidos más abrasivos de la industria energética. El EPDM del asiento protege las partes metálicas del WCB del impacto continuo de las partículas finas de ceniza y escoria.
• Industria del cemento: Control de flujo de mezclas de cemento, lechadas de clinker y escorias en instalaciones de producción de cemento. La abrasividad de estas mezclas requiere protección elastomérica del asiento — el EPDM es el material estándar para estos servicios.
• Plantas de tratamiento de aguas residuales — lodos municipales: Aislamiento de líneas de lodo primario, secundario y digerido en PTAR municipales. La bidireccionalidad simplifica la instalación y la especificación del proyecto — sin riesgo de montaje incorrecto.
• Pulpa y papel — líneas de pasta y lodos: Control de flujo de pulpa de celulosa y lodos de proceso en plantas papeleras. La alta resistencia a la abrasión del EPDM prolonga significativamente la vida útil del asiento frente a las fibras y partículas de la pulpa.
• Procesos químicos con sólidos no corrosivos: Fluidos de proceso con partículas en suspensión donde la corrosividad del fluido no supera la resistencia del WCB — catalizadores sólidos, pigmentos, aditivos de proceso y mezclas de reactivos con sólidos.

Para lodos con mayor agresividad química, ver válvula de cuchilla SS316 →
