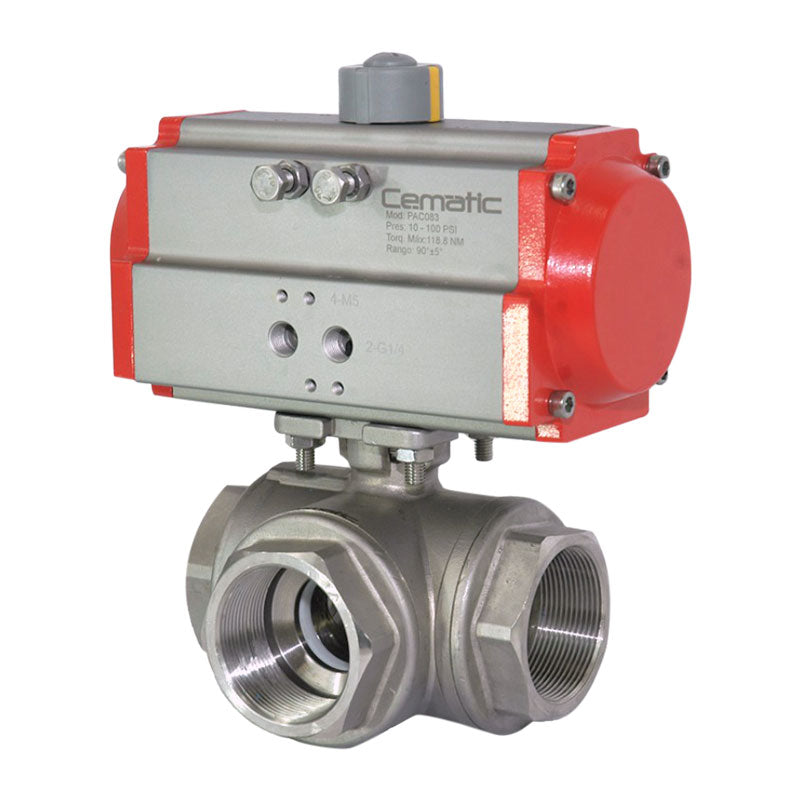

Válvula de Bola 3 Vías Rosca NPT con Actuador Neumático — SS316 CF8M, Asiento PTFE, Puertos L y T, hasta 180 °C

La válvula de bola 3 vías rosca NPT con actuador neumático de Cematic es la solución para el control automatizado de flujos en múltiples direcciones en sistemas de tuberías roscadas. A diferencia de la versión bridada, la conexión NPT facilita la instalación directa en tuberías sin necesidad de bridas, empaquetaduras ni tornillería adicional, reduciendo el tiempo y el costo de montaje.

Su cuerpo en SS316 (CF8M) garantiza resistencia a la corrosión en fluidos agresivos y el asiento de PTFE asegura hermeticidad clase VI con bajo coeficiente de fricción. El actuador neumático de simple o doble efecto permite apertura y cierre rápidos desde el sistema de control de la planta.

Disponible de 1/2" a 3", cubre líneas de instrumentación, dosificación y proceso de pequeño diámetro.

Puerto tipo L vs. tipo T: cuándo usar cada configuración y por qué importa la selección

La configuración del puerto define la función del conjunto, ya que determina cómo se distribuye el flujo entre los tres puertos. Es el criterio principal al especificar esta válvula de bola 3 vías rosca NPT con actuador neumático:

• Puerto tipo L — desvío de flujo: La bola tiene forma de L y conecta dos puertos mientras cierra el tercero. En cada posición el flujo va hacia uno de los dos circuitos alternativos. Es, por tanto, la configuración estándar en sistemas de by-pass, recirculación y conmutación entre dos líneas alternativas.
• Puerto tipo T — mezcla o distribución: La bola tiene forma de T y puede conectar los tres puertos simultáneamente. Por tanto, permite mezclar dos corrientes o distribuir una entre dos salidas. Permite mezclar dos corrientes en una o distribuir una corriente entre dos salidas. Es, igualmente, la configuración correcta en sistemas de dosificación y dilución donde se requieren proporciones variables de mezcla.

Rosca NPT vs. bridas: por qué elegir la conexión roscada en diámetros de 1/2" a 3"

La conexión NPT, asimismo, es la opción correcta en los siguientes casos:

• Tuberías de pequeño diámetro de 1/2" a 3": En diámetros menores a 4", la conexión NPT es más económica y práctica que las bridas. La instalación es directa, sin necesidad de bridas ni tornillería de sujeción.
• Sistemas existentes con tuberías roscadas: En instalaciones donde la tubería ya tiene conexiones NPT, esta válvula se instala sin modificar la infraestructura existente. Es la opción correcta también en renovaciones donde se quiere mantener la compatibilidad del sistema. Es la opción correcta también en renovaciones y ampliaciones donde se quiere mantener la compatibilidad del sistema.
• Instrumentación y control de proceso: En líneas de muestreo, control analítico y dosificación, los diámetros pequeños con rosca NPT son el estándar. El actuador neumático, además, permite la integración en el sistema de control de la planta con respuesta rápida.

Simple efecto vs. doble efecto: cómo seleccionar el actuador neumático según el proceso

El tipo de actuador neumático define el comportamiento de la válvula ante un corte del suministro de aire:

• Simple efecto: El aire activa una posición y el resorte devuelve la válvula al estado de seguridad al cortar el suministro. Es la opción correcta cuando el proceso requiere un estado de falla definido ante emergencias o paradas no programadas.
• Doble efecto: El aire activa apertura y cierre; en consecuencia, ambas posiciones requieren señal neumática activa. Es la configuración adecuada cuando el suministro es continuo y confiable. Es la configuración adecuada cuando el suministro de aire es continuo y confiable, sin necesidad de estado de falla definido.

Materiales de construcción que garantizan resistencia química: SS316 y PTFE

El cuerpo es de SS316 (CF8M), que es el acero inoxidable estándar en válvulas para fluidos corrosivos. Su contenido de molibdeno le confiere mayor resistencia a los cloruros que el SS304. El asiento es de Teflón PTFE, inerte frente a la mayoría de los fluidos industriales y con bajo coeficiente de fricción, lo que resulta en torque de operación bajo.

La montura ISO5211 garantiza, finalmente, la compatibilidad del actuador neumático con la válvula sin adaptadores. Cematic entrega el conjunto ensamblado y probado. Está listo para instalar sin calibración adicional.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula de bola 3 vías rosca NPT con actuador neumático es compatible con una amplia gama de fluidos industriales. A continuación se describen los principales grupos:

• Productos químicos corrosivos — ácidos, bases y solventes — el SS316 y el PTFE resisten la mayoría de los fluidos agresivos; es la especificación estándar en dosificación y mezcla de productos químicos corrosivos
• Hidrocarburos y fluidos derivados del petróleo — el PTFE resiste los hidrocarburos; el SS316 aporta resistencia adicional al cuerpo en esos servicios
• Vapor y fluidos a alta temperatura hasta 180 °C — el PTFE mantiene el sellado hasta 180°C; cubre servicios de vapor de baja presión y fluidos calientes en líneas roscadas
• Fluidos con cloruros — agua de mar y salmueras — el molibdeno del SS316 inhibe la corrosión por picadura que afectaría al SS304 en esos fluidos
• Fluidos refrigerantes y de transferencia de calor — el SS316 y el PTFE resisten los refrigerantes industriales; igualmente, cubren fluidos de transferencia de calor sintéticos en circuitos cerrados

Aplicaciones de la válvula de bola 3 vías rosca NPT con actuador neumático

Dosificación y Mezcla de Fluidos donde el puerto tipo T permite proporciones variables

La válvula de bola 3 vías rosca NPT con actuador neumático con puerto tipo T controla la proporción de mezcla de dos corrientes de fluidos corrosivos. El SS316 y el PTFE garantizan resistencia química en servicios con ácidos, bases y solventes.

El actuador neumático, además, permite el control remoto de la posición de la bola desde el sistema de control sin intervención manual.

Sistemas de Instrumentación y Muestreo donde la conexión NPT facilita la integración

En líneas de muestreo y análisis de proceso, esta válvula desvía el flujo hacia el analizador o hacia el retorno mediante puerto tipo L. La conexión NPT facilita la integración en líneas de instrumentación existentes. El actuador neumático permite automatizar los ciclos de muestreo desde el sistema de control de la planta.

Industria Petroquímica y Refinación donde el SS316 es la especificación correcta

En refinerías y plantas petroquímicas, esta válvula controla hidrocarburos y productos corrosivos en líneas de pequeño diámetro. El cuerpo SS316 resiste, también, la agresividad de esos fluidos. En consecuencia, es el componente estándar en sistemas de control de proceso donde las tuberías son roscadas y los diámetros están entre 1/2" y 3".

Sistemas de Vapor y Condensado donde el PTFE mantiene el sellado hasta 180 °C

En plantas industriales con distribución de vapor de baja presión, esta válvula desvía el condensado o el vapor entre líneas alternativas. Su temperatura máxima de 180°C cubre los servicios más comunes en líneas roscadas. El asiento PTFE, ya que es inerte al vapor y al condensado, mantiene el sellado durante toda la vida útil sin degradación.

Sistemas de Refrigeración y Climatización donde el SS316 resiste los refrigerantes

En sistemas de refrigeración industrial, esta válvula distribuye el fluido refrigerante entre circuitos alternativos. El actuador neumático, igualmente, permite la conmutación automática desde el sistema de control.

El SS316 resiste los refrigerantes y los inhibidores de corrosión habituales en esos sistemas. Es, además, la opción correcta en sistemas HVAC de proceso donde se requiere conmutación automática entre circuitos en diámetros pequeños.

Minería y Procesos con Fluidos Agresivos donde el SS316 garantiza durabilidad

En plantas mineras, esta válvula controla el flujo de soluciones ácidas, lechadas y fluidos de proceso agresivos en líneas roscadas. El SS316 resiste la corrosión química y el PTFE es inerte frente a los reactivos de proceso. Aunque el ambiente sea severo, el conjunto garantiza durabilidad sin mantenimiento frecuente del asiento.

Para la gama completa de válvulas de bola con actuador neumático, ver colección válvulas de bola con actuador neumático →
