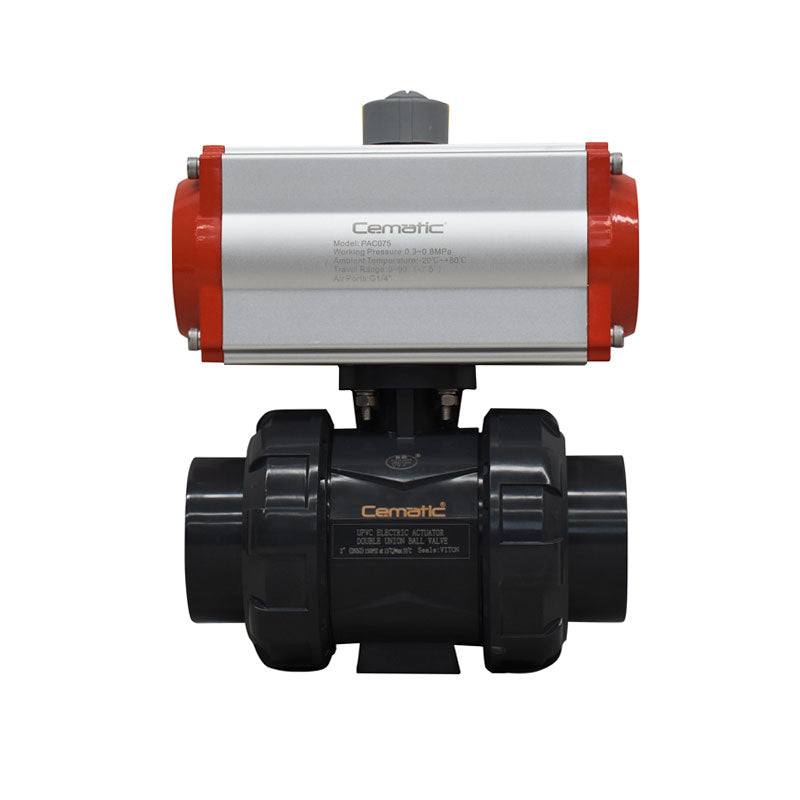

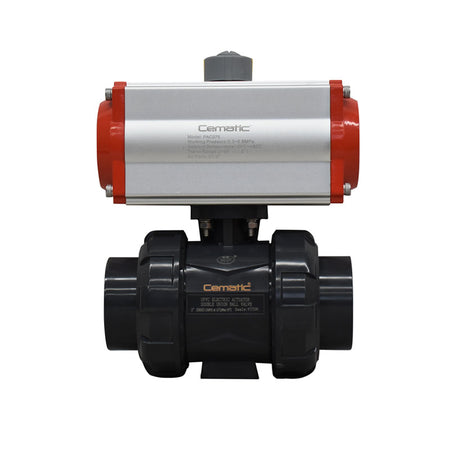

Válvula de Bola PVC con Actuador Neumático — UPVC, Asiento PTFE, O-ring Viton, 150 psi, hasta 55 °C

La válvula de bola PVC con actuador neumático de Cematic controla fluidos en sistemas de agua, riego, tratamiento de agua y química de proceso con alta resistencia química y sin corrosión. Su cuerpo y bola en UPVC, a diferencia de las válvulas metálicas, no se oxidan ni reaccionan con agua clorada ni ácidos diluidos.

El asiento de Teflón PTFE, además, garantiza un cierre hermético y es inerte frente a la mayoría de los fluidos químicos industriales. El O-ring de Viton, asimismo, complementa la resistencia química del conjunto frente a solventes y productos agresivos.

Por ello, es la válvula de bola de mayor resistencia química en cuerpo no metálico del catálogo de Cematic.

Está disponible con puertos para cementar o rosca NPT. Por lo que se adapta a instalaciones con tubería PVC cementada y también a sistemas con conexiones roscadas. El actuador neumático de simple o doble efecto, asimismo, permite apertura y cierre rápidos con control remoto desde el sistema neumático de la planta.

En consecuencia, Cematic entrega el conjunto ensamblado y probado, listo para instalar.

Válvula de bola vs. válvula mariposa en PVC — cuándo elegir cada tipo

Ambas opciones, además, usan UPVC como material del cuerpo y ofrecen resistencia química similar. La selección entre bola y mariposa, además, depende del tipo de aplicación y del nivel de hermeticidad requerido. A continuación se describen los casos de cada tipo:

• Válvula de bola PVC (este producto): El cierre de bola sobre asiento PTFE ofrece hermeticidad de clase VI — la más alta en válvulas de proceso. Por ello, es la opción correcta cuando se requiere cierre hermético sin fugas en sistemas de alta pureza, dosificación de químicos o corte de emergencia.
• Asimismo, la bola abre y cierra completamente el paso sin obstrucción en el centro. Por lo que es la opción correcta para fluidos con partículas en suspensión.

• Válvula mariposa PVC: El disco mariposa ocupa el centro del cuerpo cuando está abierta, por lo que puede obstruir fluidos con partículas. En cambio, es más económica en diámetros grandes y ocupa menos espacio en la línea. Por ello, es la opción correcta en sistemas de agua limpia y fluidos sin partículas donde el costo y el espacio son factores relevantes. Ver válvula mariposa PVC con actuador neumático →

Selección de conexión — cementar o rosca NPT

Esta válvula de bola PVC está disponible con dos opciones de conexión según el tipo de instalación:

• Puertos para cementar: La válvula se pega directamente a la tubería de PVC con adhesivo de cementación. Por ello, es la opción correcta en instalaciones permanentes donde la unión soldada química es la más robusta y libre de fugas. Asimismo, es la conexión estándar en sistemas de riego y tratamiento de agua con tubería de PVC cementada.
• Rosca NPT: Permite, asimismo, instalar y desmontar la válvula sin herramientas especiales. En cambio, es la opción correcta cuando se requiere acceso frecuente para mantenimiento o cuando el sistema ya tiene conexiones roscadas NPT. Por tanto, es más flexible para instalaciones donde la válvula puede necesitar reemplazo o inspección periódica.

Simple efecto vs. Doble efecto — selección del actuador

El tipo de actuador, asimismo, define el comportamiento de la válvula ante un fallo del suministro de aire:

• Simple efecto: El aire comprimido activa una posición y el resorte interno devuelve la válvula al estado de seguridad — abierto o cerrado — al cortar el aire. Por ello, es la opción correcta cuando se requiere un estado de falla definido ante un corte del suministro neumático.
• Doble efecto: El aire comprimido, en cambio, activa tanto la apertura como el cierre. En cambio, es la configuración correcta cuando se necesita control total de la posición en ambos sentidos y no existe un estado de falla preferido. Por tanto, es el más común en sistemas donde el suministro de aire es confiable y continuo.

Materiales de construcción

El cuerpo y la bola son de UPVC (PVC rígido), que es el material estándar en válvulas para agua. Su resistencia química a ácidos y álcalis, además, supera a la del hierro o el acero carbono. Su resistencia química a ácidos, álcalis y soluciones acuosas, además, supera a la del hierro o el acero carbono para esos fluidos.

El asiento es de Teflón PTFE, que es inerte frente a la mayoría de los fluidos industriales. Por lo que garantiza un cierre hermético sin degradación química. El O-ring es de Viton, que ofrece mayor resistencia química y térmica que el NBR o el EPDM.

Lo que complementa la resistencia química del cuerpo de PVC. Finalmente, la montura ISO5211 garantiza la compatibilidad del actuador neumático con la válvula.

Especificaciones técnicas

Compatibilidad con fluidos

Esta válvula de bola PVC con actuador neumático es compatible con una amplia gama de fluidos acuosos e industriales. A continuación se describen los principales grupos:

• Agua potable y agua de proceso — el UPVC no aporta metales ni contaminantes y el PTFE no contamina el agua; por ello, es la opción estándar en sistemas de distribución de agua potable con requisitos de pureza
• Agua clorada y productos de tratamiento de piscinas — el UPVC y el PTFE resisten el cloro y los agentes oxidantes; asimismo, el Viton del O-ring es compatible con los productos de tratamiento más comunes
• Ácidos y álcalis diluidos — el PTFE es inerte frente a ácidos y bases; en cambio, para ácidos concentrados o temperatura superior a 55°C verificar compatibilidad con el equipo técnico de Cematic
• Fluidos de riego — agua de pozo y soluciones fertilizantes — el UPVC no se corroe con agua de riego ni fertilizantes solubles; además, el Viton resiste mejor que el NBR los residuos de algunos agroquímicos
• Fluidos industriales moderadamente agresivos hasta 55°C — la combinación UPVC + PTFE + Viton cubre una amplia gama de fluidos a temperatura ambiente y moderada; sin embargo, verificar compatibilidad específica con el equipo técnico de Cematic para condiciones extremas

Aplicaciones de la válvula de bola PVC con actuador neumático

Sistemas de Agua Potable y Distribución

La válvula de bola PVC con actuador neumático resiste la corrosión y garantiza cierre hermético en sistemas de distribución de agua potable. El PTFE y el Viton, además, no aportan contaminantes al agua. Por ello, es la opción correcta en instalaciones donde se requiere hermeticidad de clase VI con materiales no metálicos en contacto con el agua.

Tratamiento de Aguas Residuales y Piscinas

En plantas de tratamiento y sistemas de recirculación de piscinas, esta válvula, asimismo, controla el flujo de fluidos con agentes oxidantes y de desinfección. El UPVC y el PTFE, asimismo, resisten el cloro y los productos químicos de tratamiento sin degradación.

En consecuencia, garantiza un funcionamiento seguro y eficiente en instalaciones donde el agua contiene agentes corrosivos para el metal.

Sistemas de Riego Agrícola

Su durabilidad y resistencia a la corrosión, además, la hacen la opción estándar en riego agrícola y paisajismo automatizados. El actuador neumático, además, permite programar ciclos de riego desde controladores de la planta sin intervención manual.

Por ello, facilita el manejo eficiente del agua en campo en grandes instalaciones de riego tecnificado con red neumática disponible.

Industria Química y Procesos con Fluidos Agresivos

La combinación de UPVC, PTFE y Viton, asimismo, garantiza resistencia química en condiciones con fluidos moderadamente agresivos. En consecuencia, esta válvula es la alternativa económica correcta al acero inoxidable en servicios con ácidos diluidos.

Por ello, es el componente estándar en dosificación y corte de fluidos químicos con conexión NPT o cementada. Por ello, es el componente estándar en sistemas de dosificación y corte de fluidos químicos con conexión roscada NPT o cementada.

Sistemas HVAC con Fluidos de Proceso

En sistemas de climatización con agua tratada a temperatura moderada, esta válvula, además, controla el flujo con el actuador neumático desde el sistema de control. El UPVC, asimismo, no se corroe con los agentes de tratamiento habituales en circuitos de agua helada.

Por ello, es la alternativa de menor costo al acero inoxidable en esas instalaciones cuando la temperatura no supera los 55°C.

Para la gama completa de válvulas de bola PVC, ver colección válvulas de bola PVC →
