Válvula de Diafragma Neumática | Paso Recto (Straight-Through) | Diafragma EPDM | Cematic
Precio regular
Solicitar precio
No se pudo cargar la disponibilidad para recoger

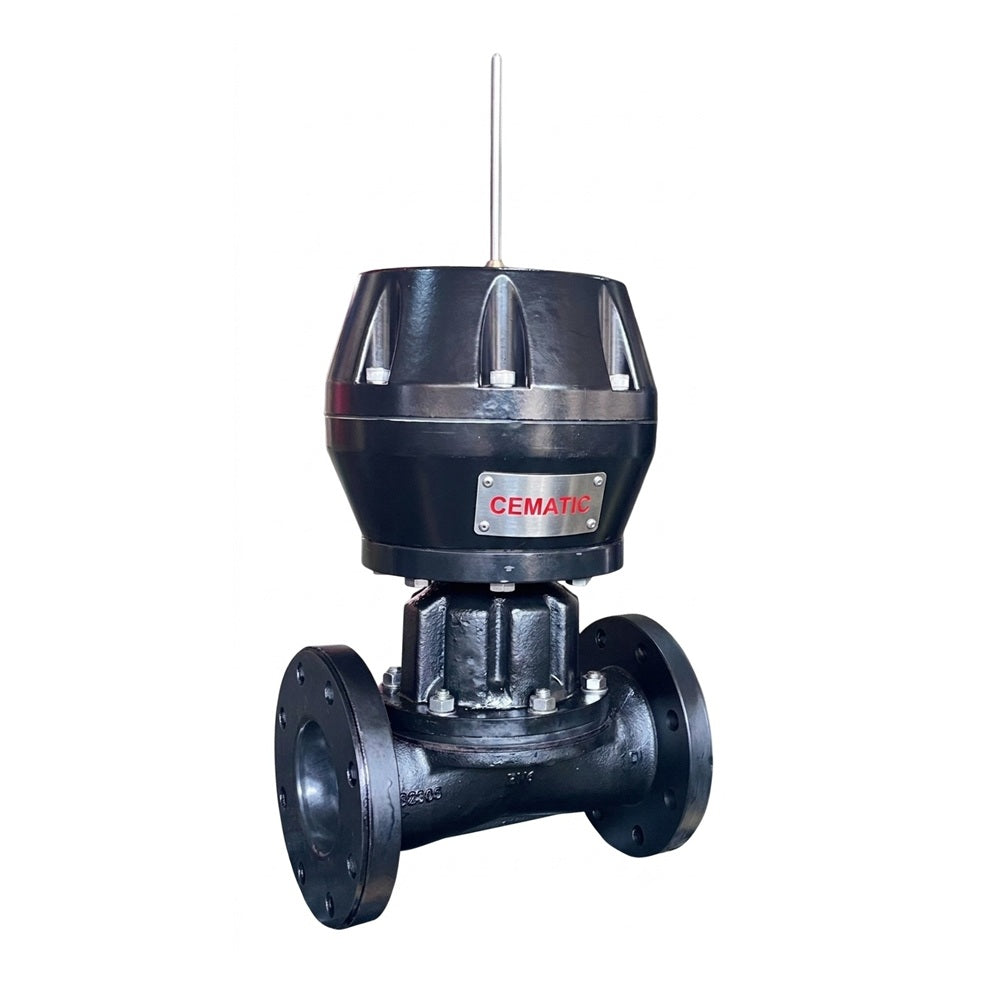

La válvula de diafragma neumática de paso recto (straight-through) CEMATIC con diafragma EPDM es la solución para la automatización de procesos con fluidos altamente abrasivos, pulpas, slurries y medios con alta concentración de sólidos, donde se requieren ciclos de apertura y cierre rápidos y confiables sin intervención manual. El paso recto elimina el vertedero interior, permitiendo que el fluido circule en línea directa con mínima pérdida de presión y sin acumulación de sólidos en el cuerpo.
✓ Paso recto — flujo sin obstrucciones
✓ Actuador neumático de pistón
✓ Fail-safe NC / NA / Doble efecto
✓ DN25 – DN300
✓ Hasta 40% sólidos en suspensión
✓ Limpieza CIP automática completa
Especificaciones técnicas
Tipo de válvulaDiafragma tipo Paso Recto (Straight-Through)
OperaciónNeumática — actuador de pistón
Material del diafragmaEPDM reforzado con malla y respaldo de caucho
Presión de suministro de aire4 – 7 bar
Conexión neumáticaG 1/4"
Modos de operaciónSpring-close (NC) · Spring-open (NA) · Doble efecto
Cuerpo actuador estándarAluminio de alta presión con recubrimiento anticorrosivo
Cuerpo actuador grandes diámetrosAluminio con recubrimiento en polvo — diámetro exterior máx. 500 mm (DN150–DN200)
Materiales del cuerpo de válvulaHierro dúctil · Acero al carbono · SS316
Rango de tamañosDN25 – DN300
Conexión procesoBridada PN10 / PN16 / ANSI 150#
Norma de bridaPN10 / PN16 / Table D / Table E / 10K / ANSI 150#
Temperatura máxima120°C
Prueba de chispa14 kV AC/DC
Pre-taladrado para accesoriosSí — posicionador o limit switch sin modificar el actuador
Dimensiones de referencia (mm) — Paso recto bridado
| DN | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
|---|---|---|---|---|---|---|---|---|---|---|
| H (mm) | 152 | 152 | 152 | 163 | 205 | 220 | 262 | 290 | 368 | 410 |
| ØD (mm) | 117 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 280 | 340 |
| L (mm) | 127 | 146 | 159 | 190 | 216 | 254 | 305 | 356 | 406 | 521 |
| F (mm) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
Ventajas clave del diseño paso recto neumático
Máximo caudal — mínima caída de presión
Sin vertedero interior, el Cv de paso recto es significativamente mayor que el vertedero equivalente. Permite usar diámetros menores logrando el mismo caudal, reduciendo costo de instalación.
Zero dead-legs — limpieza CIP completa
La geometría interior sin resaltos elimina zonas muertas donde los sólidos o productos viscosos se acumulan. Ideal para sistemas de limpieza en sitio (CIP) en industria alimentaria y farmacéutica con medios abrasivos.
Hasta 40% sólidos en suspensión
El diafragma EPDM reforzado con malla soporte presiones de cierre sobre medios con alta concentración de sólidos sin colapsar ni desgastarse prematuramente.
Ciclos de alta frecuencia
El actuador de pistón de aluminio de alta presión tolera miles de ciclos diarios sin degradación del sello ni del diafragma. Diseñado para procesos de dosificación automática de alta cadencia.
Paso recto vs. vertedero — cuadro de decisión rápida
| Criterio | Este producto (Paso Recto) | Vertedero (Weir) |
|---|---|---|
| Sólidos en suspensión | ✓ Hasta 40% | Hasta 15% |
| Fluidos abrasivos | ✓ Óptimo | Desgaste acelerado |
| Pérdida de presión | ✓ Mínima | Media |
| Limpieza CIP automática | ✓ Excelente | Buena |
| Fluidos químicamente corrosivos | Moderado | ✓ Óptimo |
| Estanqueidad química | Alta | ✓ Muy alta |
| Industria típica | Minería, celulosa, PTAR, granulados | Química, farmacéutica, agua |
Opción con posicionador inteligente: Este actuador puede equiparse con posicionador electroneumático 4–20 mA para control modulante de la apertura del diafragma — útil para dosificación de precisión de lodos, control de densidad de pulpa en minería o regulación de caudal en procesos continuos. Disponible bajo pedido.
Accesorios disponibles
- Volante manual de emergencia — operación manual ante falla de suministro de aire sin desmontar el actuador ni interrumpir la línea
- Caja de límites AMY-10 (DN25–DN50, carcasa plástica) — señal de posición abierta/cerrada para PLC
- Caja de límites AMY-20 (hasta DN200) — micro switch mecánico o inductivo, seleccionable en sitio
- Caja de límites ALS-10 (hasta DN200, aluminio) — para condiciones de baja temperatura, vibración o ambientes severos
- Dispositivo de límite de carrera ajustable — limita la apertura máxima del actuador, útil para control de caudal parcial
Nota sobre el suministro de aire: Para diafragmas EPDM en paso recto, el actuador está diseñado para presión estándar de 5 bar. Si tu instalación opera a presión diferente (entre 4 y 7 bar), especificarlo al cotizar para verificar la fuerza de cierre disponible en función del DN y la presión de proceso.
Aplicaciones típicas
| Industria | Servicio / Fluido |
|---|---|
| Minería y concentradoras | Pulpa de mineral, ácidos de lixiviación, soluciones con sólidos gruesos, slurries de cola |
| Celulosa y papel | Pasta de madera, pulpa al kraft, lechada de cal, fibras en suspensión |
| Tratamiento de aguas residuales industriales | Lodos con alta carga de sólidos, fangos, efluentes con partículas pesadas |
| Materiales de construcción | Yeso, arcilla, cemento y granulados en suspensión, suspensiones de sílice |
| Industria del vidrio y cerámica | Suspensiones abrasivas, esmaltes cerámicos, arcillas en barbotina |
| Agroindustria | Mostos con pulpa, suspensiones de fécula, vinazas, melazas con sólidos |
Cotiza indicando: DN, porcentaje y tipo de sólidos, modo fail-safe (NC / NA / doble efecto), presión de aire disponible, temperatura y presión del proceso.
