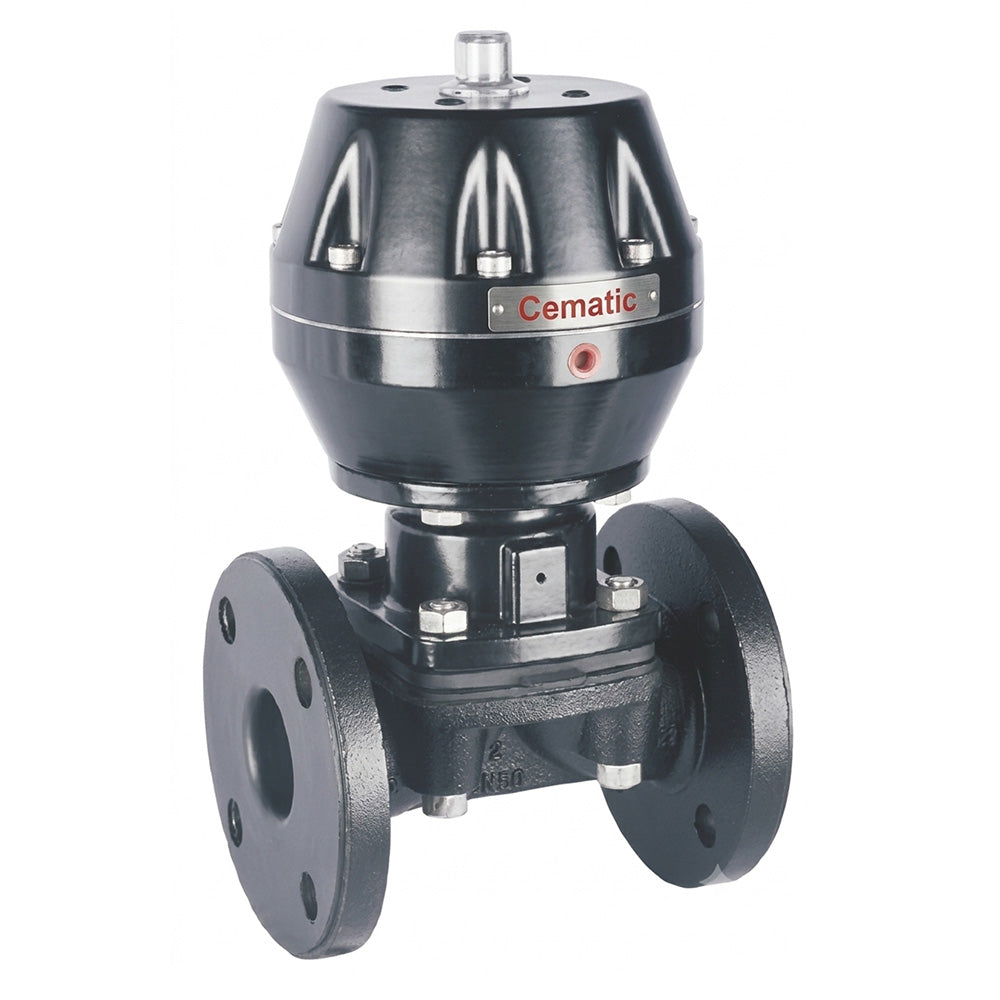

Válvula de Diafragma Neumática | Tipo Vertedero (Weir) | Diafragma EPDM | Cematic
Precio regular
Solicitar precio
No se pudo cargar la disponibilidad para recoger
La válvula de diafragma tipo paso recto (straight-through) de operación manual CEMATIC permite que el fluido circule en línea recta a través del cuerpo sin obstrucciones internas. Es la solución correcta cuando el proceso maneja medios altamente abrasivos — pulpas, slurries, lodos, granulados y fluidos con alta concentración de sólidos en suspensión — donde el diseño vertedero generaría desgaste prematuro del diafragma y restricción del caudal.
✓ Paso recto sin vertedero interior
✓ Hasta 40% sólidos en suspensión
✓ DN25 – DN300
✓ Mínima pérdida de presión
✓ Limpieza CIP excelente
✓ Brida PN10 / PN16 / ANSI 150#
Especificaciones técnicas
Tipo de válvulaDiafragma tipo Paso Recto (Straight-Through)
OperaciónManual — volante con indicador de posición amarillo
Material del diafragmaEPDM reforzado con malla — mayor resistencia a abrasión y fatiga
Espesor de revestimiento2 – 4.5 mm
Materiales del cuerpoHierro dúctil · Acero al carbono · Acero inox. SS316
Rango de tamañosDN25 – DN300
Tipo de conexiónBridada
Norma de bridaPN10 / PN16 / Table D / Table E / 10K / ANSI 150#
Temperatura máxima120°C
Prueba de chispa14 kV AC/DC
Recubrimiento exteriorPintura epóxica anticorrosiva
TornilleríaAcero inoxidable resistente a corrosión
Paso recto vs. vertedero — ¿cuándo elegir este producto?
✓ Este producto — Paso Recto
Sólidos en suspensión hasta 40% · Fluidos altamente abrasivos · Pulpas y slurries · Mínima pérdida de presión · Limpieza CIP completa · Minería, celulosa, PTAR con alta carga de sólidos
Vertedero (Weir)
Fluidos químicamente corrosivos · Ácidos y álcalis concentrados · Mayor estanqueidad · Industria química, farmacéutica, agua potable
Características principales
- Cuerpo paso recto sin vertedero — el fluido no tiene obstáculos internos, maximizando el caudal y eliminando zonas de acumulación de sólidos
- Sin ranuras ni cavidades internas — facilita la limpieza automática CIP y reduce incrustaciones en medios viscosos o granulares
- Diafragma EPDM reforzado con malla — la estructura de refuerzo aumenta la resistencia mecánica al desgaste abrasivo y extiende la vida útil del diafragma en ciclos frecuentes
- Volante multi-rosca con vástago de diseño mejorado — apertura y cierre más rápidos con menor esfuerzo del operador
- Indicador de posición amarillo visible desde distancia — apertura y cierre verificables en campo sin instrumentación adicional
- Bonete de cobertura completa — estanqueidad total al exterior sin empaquetadura de vástago
- Cuerpo exterior con epóxico anticorrosivo — resistencia a ambientes industriales húmedos o con vapores agresivos
Aplicaciones típicas
| Industria | Fluido / Servicio típico |
|---|---|
| Minería y metalurgia | Pulpas de mineral, ácidos de lixiviación, slurries con sólidos gruesos |
| Celulosa y papel | Pasta de madera, pulpa de fibra, soluciones abrasivas de blanqueo |
| Tratamiento de aguas residuales | Lodos industriales con alta carga de sólidos, fangos, efluentes con partículas |
| Materiales de construcción | Yeso en suspensión, cemento, arcilla, granulados en agua |
| Agroindustria | Fertilizantes en suspensión, jugos con pulpa, mostos con sólidos |
| Industria química abrasiva | Soluciones con cristales en suspensión, catalizadores, pigmentos |
Nota técnica sobre el diafragma EPDM en medios abrasivos: El EPDM presenta excelente resistencia a la compresión repetida y a la abrasión mecánica en slurries de partículas finas. Para medios con partículas más gruesas o con alto componente ácido simultáneo, consultar la opción con diafragma de Caucho Natural (NR) o EPDM de mayor dureza.
Accesorios disponibles bajo pedido
- Caja de límites de carrera — señal de posición para PLC/DCS en carcasa plástica (DN25–DN50) o aluminio (hasta DN200) para condiciones severas
- Volante de gran diámetro — para DN150–DN300 donde se requiere mayor brazo de palanca para el operador
- Actuador neumático — este mismo cuerpo de paso recto disponible en versión neumática (ver Producto 4)
Cotiza indicando: diámetro nominal (DN), porcentaje y tipo de sólidos, temperatura, presión de trabajo y fluido.
