Válvula Direccional 3/2 Simple NAMUR — Solenoide, Retorno por Resorte, Aluminio, puesto que se monta directo sobre el actuador sin tuberías

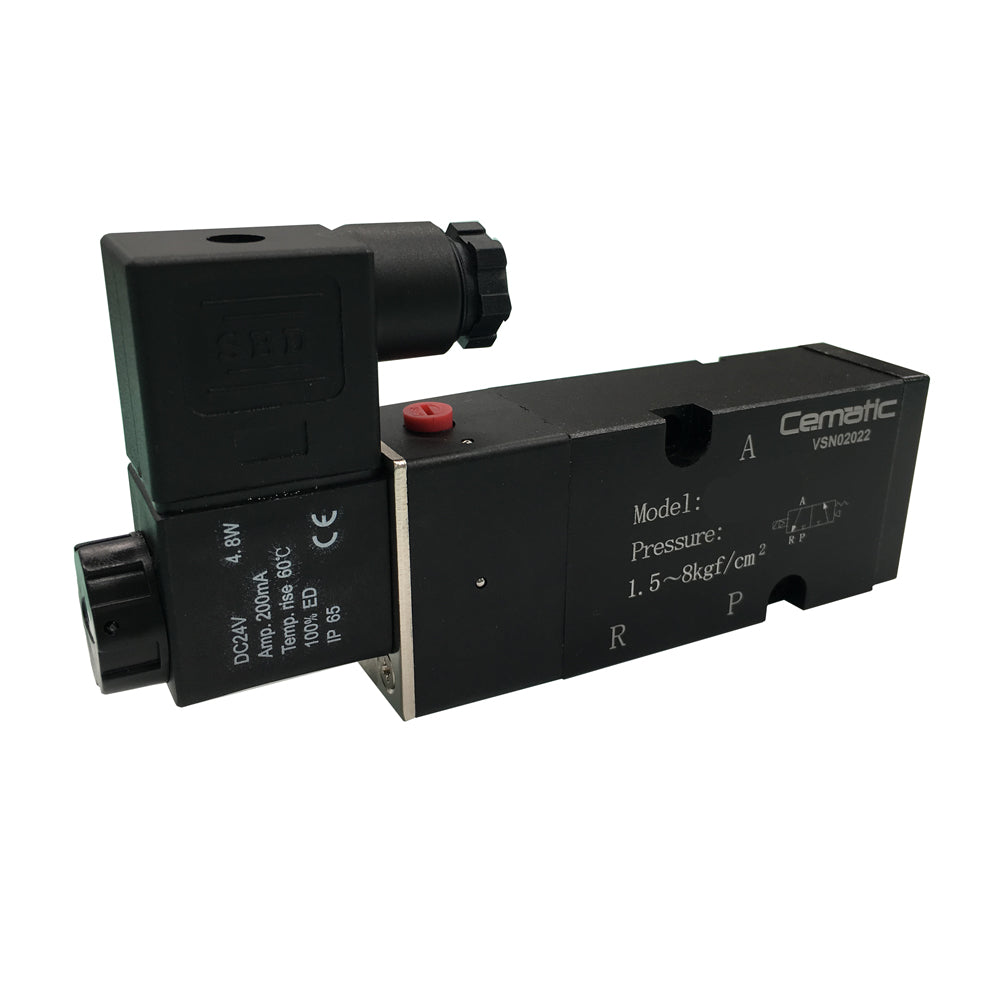

La válvula direccional 3/2 simple NAMUR de Cematic controla el flujo de aire hacia actuadores neumáticos de simple efecto mediante señal eléctrica del PLC. La interfaz NAMUR permite fijar la válvula directamente sobre el cuerpo del actuador con dos tornillos, eliminando tuberías y racores entre ambos componentes.

NAMUR — por qué el montaje directo sobre el actuador y elimina tuberías y racores del sistema

El estándar NAMUR define las dimensiones de la interfaz entre la válvula solenoide y el actuador neumático. A continuación se describen las ventajas de esa conexión:

• Sin tuberías entre la válvula y el actuador — ya que el aire pasa directamente de la solenoide al actuador: La conexión NAMUR elimina la tubería, los racores y las posibles fugas entre la válvula y el actuador. En consecuencia, la instalación es más compacta, el número de puntos de fuga potencial se reduce y la respuesta del actuador es más rápida.
• Montaje con dos tornillos — pues simplifica la instalación y la sustitución en campo: La válvula NAMUR se fija al actuador con dos tornillos, sin necesidad de herramientas especiales ni ajuste de tuberías. Por tanto, la sustitución de una solenoide defectuosa es una tarea de mantenimiento de baja complejidad que no requiere especialistas en tuberías neumáticas.
• Compatible con actuadores estándar NAMUR — igualmente con actuadores de otros fabricantes, dado que el estándar está ampliamente adoptado: Los actuadores neumáticos del catálogo de Cematic incluyen la interfaz NAMUR en la parte superior. Esta válvula 3/2 simple NAMUR es, asimismo, compatible con actuadores de otros fabricantes que cumplan las dimensiones estándar NAMUR, sin adaptadores adicionales.

3/2 simple — función y comportamiento ante corte de energía, puesto que el resorte actúa sin señal eléctrica

La configuración 3/2 simple define la función de la válvula y su comportamiento ante un fallo eléctrico. A continuación se describe su funcionamiento:

• 3 puertos — suministro, trabajo y escape — ya que son los tres circuitos que gestiona la válvula en sus dos posiciones: Al energizar el solenoide, el suministro se conecta al actuador y el aire lo extiende. Al des-energizar, el suministro se bloquea y el escape libera el aire del actuador. El resorte del actuador lo devuelve a la posición de reposo.
• Simple — 1 bobina con retorno por resorte, dado que simplifica el cableado frente a las válvulas de doble bobina: Una sola señal eléctrica del PLC activa y desactiva el ciclo completo. No requiere, igualmente, una segunda señal de retorno — el resorte gestiona el retorno de forma mecánica.
• Posición de seguridad cerrada ante corte de energía — puesto que el resorte garantiza ese estado sin consumo eléctrico: Ante un fallo eléctrico, la válvula cierra el suministro de aire automáticamente. Es la especificación correcta cuando el estado seguro del proceso es el actuador en posición de reposo — sin movimiento ni presión activa.

NAMUR simple 3/2 vs. NAMUR Ex-Proof — cuándo usar cada modelo puesto que la zona de instalación determina cuál es correcto

El catálogo de Cematic incluye dos versiones NAMUR 3/2 simple — la versión estándar de aluminio de este producto y la versión Ex-Proof de acero inoxidable. A continuación se comparan los dos modelos:

• NAMUR simple aluminio ← Este producto — para instalaciones sin zona clasificada: La versión estándar de aluminio es adecuada para instalaciones industriales en zonas sin riesgo de atmósferas explosivas. Su costo es menor y cubre la mayoría de las aplicaciones de automatización industrial. Por ello, es la especificación correcta cuando no existe clasificación Ex en la zona de instalación.
• NAMUR Ex-Proof acero inoxidable — para zonas clasificadas Zona 1 y Zona 2 con gases del Grupo IIC: La versión Ex-Proof cubre instalaciones con riesgo de atmósferas explosivas, incluyendo procesos con hidrógeno. En cambio, especificar la versión estándar en zonas clasificadas no es correcto y puede generar riesgos de seguridad. Consultar la clasificación de la zona antes de seleccionar el modelo.

Especificaciones técnicas de la válvula direccional 3/2 simple NAMUR

Aplicaciones principales de la válvula direccional 3/2 simple NAMUR donde la interfaz de montaje y simplifica la instalación

• Control automático de actuadores neumáticos de simple efecto en válvulas de bola y mariposa sin zona clasificada: Es la solenoide estándar para automatizar actuadores neumáticos de simple efecto en instalaciones industriales sin clasificación Ex. El montaje NAMUR elimina la tubería entre la solenoide y el actuador, por tanto simplifica la instalación y reduce los puntos de mantenimiento preventivo.
• Kits de automatización OEM donde el conjunto válvula-actuador se preensambla en planta, dado que el NAMUR lo hace compacto: En equipos OEM y skids donde el conjunto válvula-actuador se ensambla antes de la instalación, la interfaz NAMUR permite incorporar la solenoide directamente en el conjunto. En consecuencia, el equipo llega al campo como una unidad compacta lista para conectar el cableado eléctrico y el suministro de aire.
• Plantas de proceso continuo donde la solenoide NAMUR estándar es el componente de menor costo sin clasificación Ex: En instalaciones con muchos actuadores neumáticos de simple efecto en zonas sin clasificación Ex, esta válvula es la especificación de menor costo frente a la versión Ex-Proof de acero inoxidable. Igualmente, su cuerpo de aluminio garantiza larga vida útil en los entornos industriales estándar.

Aplicaciones en modernización y plantas de proceso donde el montaje NAMUR también reduce los tiempos de intervención

• Modernización de válvulas con actuadores NAMUR existentes — ya que solo se repone la solenoide sin modificar el actuador: En plantas con actuadores neumáticos que ya tienen la interfaz NAMUR instalada, esta válvula se monta directamente sin modificar el actuador. Por ello, es la opción de menor tiempo de instalación al reponer una solenoide desgastada.
• Industria química y de proceso en zonas estándar donde también se requiere respuesta rápida del solenoide: La bobina simple con retorno por resorte responde a la señal del PLC en milisegundos. El montaje NAMUR elimina el volumen de tubería entre la válvula y el actuador. En consecuencia, la velocidad de respuesta del conjunto es mayor que con una solenoide de conexión separada.

Para la gama completa de válvulas direccionales, ver colección válvulas direccionales →
