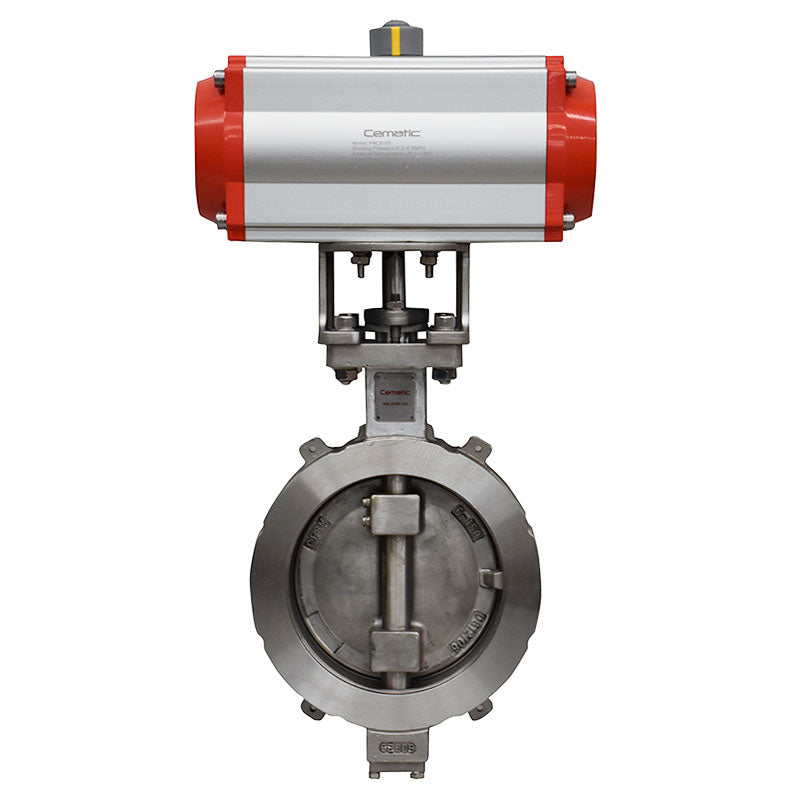

Válvula Mariposa Alto Rendimiento con Actuador Neumático — Doble Excentricidad, SS316 CF8M, Asiento TFM1600, hasta 180 °C

La válvula mariposa alto rendimiento con actuador neumático de Cematic es la solución para el control automatizado de fluidos industriales exigentes donde las válvulas mariposa convencionales no ofrecen la vida útil ni la hermeticidad requeridas. Su diseño de doble excentricidad hace que el disco se separe del asiento desde el primer grado de apertura, eliminando el desgaste por arrastre que afecta a las mariposas concéntricas.

El cuerpo y disco en SS316 (CF8M) garantizan, además, resistencia a la corrosión en toda la zona húmeda. El asiento en TFM1600 — politetrafluoroetileno modificado — asegura sellado hermético estable. Dado que su resistencia a la fluencia supera al PTFE estándar, no requiere ajustes durante toda la vida útil. Disponible de 2" a 18", cubre desde instrumentación hasta grandes diámetros de proceso industrial.

Doble excentricidad — por qué importa en válvulas de alto rendimiento

La doble excentricidad es el diseño constructivo que diferencia esta válvula de una mariposa concéntrica estándar. En una mariposa concéntrica, el disco roza el asiento durante toda la carrera, generando desgaste progresivo. En la doble excentricidad, el eje del disco está desplazado en dos planos, originando las siguientes ventajas:

• Apertura sin arrastre: A diferencia de las mariposas concéntricas, el disco se separa del asiento desde el primer grado de rotación. No existe contacto de deslizamiento durante la carrera, lo que prolonga la vida útil de ambos componentes considerablemente.
• Menor torque de operación: Al no existir fricción de arrastre, el torque necesario para operar la válvula es menor. El actuador neumático trabaja con menos esfuerzo. Asimismo, el conjunto tiene mayor vida útil a igual número de ciclos de operación.
• Sellado hermético a mayor presión: El contacto disco-asiento al cerrar es lineal y progresivo, no de compresión uniforme. Eso permite hermeticidad clase VI donde las mariposas concéntricas pierden sellado con el tiempo.

Asiento TFM1600 — ventajas sobre el PTFE estándar

El TFM1600 es un politetrafluoroetileno modificado que supera las limitaciones del PTFE convencional en aplicaciones de proceso:

• Mayor resistencia a la fluencia en frío: A diferencia del PTFE convencional, el TFM1600 resiste la deformación bajo carga sostenida. Gracias a esto, mantiene el sellado durante toda la vida útil sin ajustes periódicos.
• Mejor sellado a bajas temperaturas: El TFM1600 conserva su elasticidad a temperaturas criogénicas donde el PTFE estándar se vuelve rígido, siendo el asiento preferido en servicios de gases licuados.
• Resistencia química equivalente al PTFE: Conserva, igualmente, la misma inercia química frente a ácidos, bases y solventes. No reacciona con alimentos ni fármacos. Por tanto, cumple los requisitos de contacto alimentario y farmacéutico en la mayoría de las normas internacionales.

SS316 CF8M en cuerpo y disco — coherencia de material en toda la zona húmeda

La coherencia de material en cuerpo y disco elimina el riesgo de corrosión galvánica entre componentes. Simplifica la especificación de materiales en la ingeniería del proyecto. El SS316 contiene molibdeno, que le confiere mayor resistencia a los cloruros y ácidos que el SS304.

Por ello, es el material de referencia en proceso químico y petroquímico donde el SS304 presenta limitaciones. Es el material de referencia en válvulas de proceso químico y petroquímico donde el SS304 presenta limitaciones.

Simple efecto vs. doble efecto — selección del actuador neumático

El tipo de actuador define el comportamiento de la válvula ante un corte del suministro de aire. Es el criterio más importante al especificar el conjunto:

• Simple efecto: El aire activa una posición; el resorte devuelve la válvula al estado de seguridad al cortar el suministro. Es la opción correcta cuando el proceso requiere un estado de falla definido ante emergencias o paradas no programadas.
• Doble efecto: El aire activa apertura y cierre. Ambas posiciones requieren señal neumática activa. Es la configuración adecuada cuando el suministro de aire es continuo y el proceso no necesita estado de falla definido.

Materiales de construcción con coherencia química en toda la zona húmeda

El cuerpo es de SS316 (CF8M), con resistencia mecánica y química superior a la fundición de hierro. Es, además, el material adecuado en entornos con cloruros o fluidos agresivos. El disco es igualmente SS316, eliminando el riesgo de corrosión galvánica. El asiento TFM1600 supera al PTFE convencional en resistencia a la fluencia.

En consecuencia, garantiza sellado estable durante toda la vida útil sin ajustes. También conserva la misma inercia química del PTFE frente a los fluidos más agresivos, aunque con mejores propiedades mecánicas. La montura ISO5211 asegura la compatibilidad del actuador neumático con la válvula sin adaptadores.

Especificaciones técnicas

Compatibilidad con fluidos gracias a la combinación SS316 y TFM1600

Esta válvula mariposa alto rendimiento con actuador neumático cubre una amplia gama de servicios industriales exigentes. A continuación se describen los principales grupos de fluidos:

• Fluidos químicos corrosivos — el SS316 y el TFM1600 resisten ácidos, bases y solventes; cubre los fluidos más agresivos donde las mariposas con cuerpo de hierro o asiento de EPDM no son viables
• Hidrocarburos y fluidos petroquímicos — el TFM1600 es inerte frente a los hidrocarburos; el SS316 aporta la resistencia química adicional que esos servicios requieren
• Fluidos a alta temperatura hasta 180 °C — el TFM1600 mantiene el sellado en todo el rango; cubre servicios donde otros asientos del catálogo no son viables por temperatura
• Agua de mar y fluidos con cloruros — el molibdeno del SS316 inhibe la corrosión por picadura que afectaría a un disco de acero al carbono o SS304
• Fluidos farmacéuticos y de alta pureza — el TFM1600 cumple los requisitos de materiales en contacto con alimentos y fármacos; el SS316 es el acero estándar en equipos de proceso farmacéutico

Aplicaciones de la válvula mariposa alto rendimiento con actuador neumático

Industria Química con alta exigencia química y térmica simultánea

La válvula mariposa alto rendimiento con actuador neumático maneja fluidos corrosivos en un amplio rango de temperatura con hermeticidad y durabilidad superiores a las mariposas convencionales. La doble excentricidad, igualmente, extiende los intervalos de mantenimiento en procesos con ciclos frecuentes de apertura y cierre.

Es, por tanto, la especificación estándar en plantas químicas donde las mariposas de cuerpo hierro o asiento EPDM no ofrecen la vida útil requerida.

Industria Petroquímica y Gas donde el SS316 y TFM1600 son la especificación correcta

En refinerías y plantas de procesamiento de gas, el SS316 y el TFM1600 ofrecen resistencia al ataque de hidrocarburos y H₂S. El actuador neumático permite, además, la integración en el sistema de control con respuesta rápida. Sustituye con ventaja a las válvulas de globo en aplicaciones donde el proceso no justifica una válvula de control de mayor costo.

Plantas de Energía: vapor y fluidos de proceso hasta 180 °C

Con temperatura máxima de 180°C, esta válvula cubre la mayoría de los servicios de vapor de baja y media presión. El sellado de doble excentricidad no se degrada por fluencia del asiento. Las mariposas concéntricas, en cambio, pierden hermeticidad con el tiempo en ese servicio. Es, por ello, la opción técnica correcta cuando se busca hermeticidad clase VI en acero inoxidable en una línea de vapor.

Industria de Pulpa y Papel donde el TFM1600 supera al EPDM

El TFM1600 resiste los blanqueadores y ácidos del proceso papelero mejor que el EPDM, extendiendo los intervalos de mantenimiento del asiento. El SS316 también soporta la agresividad química de esos fluidos sin corrosión. La disponibilidad hasta 18" la convierte en la opción más versátil para líneas papeleras de gran diámetro. Combina hermeticidad y resistencia química en un solo conjunto.

Industria Farmacéutica y Alimentaria que requieren alta pureza

El TFM1600 cumple los requisitos de materiales en contacto con alimentos y fármacos, siendo apto para plantas reguladas por normas sanitarias. El SS316 es, también, el acero inoxidable estándar en equipos de proceso farmacéutico y alimentario. El actuador neumático permite integrar la válvula en secuencias automatizadas sin intervención manual del operador en zona de proceso limpio.
