Válvula de Mariposa de Alto Rendimiento CF8M — Doble Excentricidad Clase 300, 725 psi, Asiento RPTFE

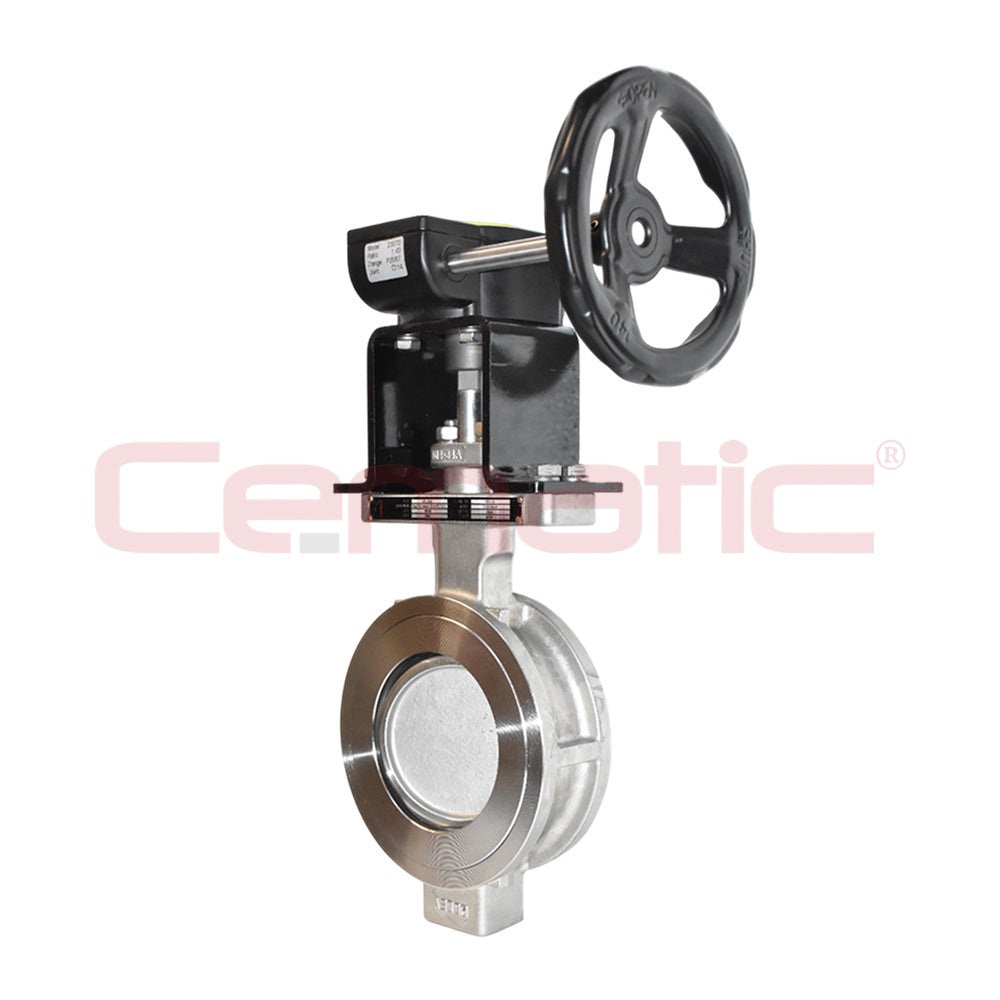

La válvula de mariposa de alto rendimiento CF8M Clase 300 es la versión de mayor presión de la gama HP Cematic: con presión máxima de 725 psi (50 bar) a 38 °C — más del doble que la versión Clase 150 — cubre los servicios donde las presiones de proceso superan el límite del ANSI 150 y se requiere la geometría de doble excentricidad con sus ventajas de vida útil del asiento y menor desgaste. El cuerpo y bonete en CF8M (SS316), el disco en SS316, el asiento en RPTFE (PTFE reforzado) y el vástago en 17-4 PH mantienen la misma combinación de materiales premium de la gama HP, ahora en rating Clase 300 con bridas ANSI B16.5 de mayor espesor y mayor número de pernos. Se suministra con caja de engranes con volante incluida — el mecanismo correcto para operar manualmente mariposas de alto rendimiento en diámetros medianos y grandes donde el par de cierre supera la capacidad de una palanca.

Por qué Clase 300 en lugar de Clase 150 — cuándo la presión lo requiere

La presión nominal de la válvula debe cubrir la presión máxima de operación más el margen de diseño del sistema. El Clase 300 en CF8M es obligatorio cuando:

• La presión de operación supera 15–16 bar: El Clase 150 en CF8M soporta hasta 19.6 bar a temperatura ambiente, pero la presión nominal se reduce con la temperatura — a 150 °C el Clase 150 en CF8M solo soporta ~13 bar. Si la presión de operación más el margen de seguridad supera la presión nominal del Clase 150 a la temperatura de trabajo, el Clase 300 es obligatorio.
• La piping class especifica Clase 300: Las especificaciones de tubería de plantas petroquímicas, refinerías y Oil & Gas frecuentemente definen Clase 300 como rating mínimo para ciertos servicios — independientemente de la presión de operación actual. El Clase 300 cubre condiciones transitorias de arranque, paros y golpe de ariete que podrían superar el Clase 150.
• Servicio de vapor de media-alta presión (15–50 bar): El vapor de proceso en refinerías y generación de energía frecuentemente opera entre 20 y 50 bar — rango que el Clase 300 cubre completamente y el Clase 150 no.
• Gas a alta presión: Gasoductos de alta presión, estaciones de compresión y distribución industrial de gas a presiones de 20–50 bar donde el Clase 150 no tiene margen de seguridad suficiente.

Comparativa de presión — los tres modelos HP Cematic

El asiento RPTFE — la opción correcta para alta presión diferencial

A diferencia de la HP Clase 150 que ofrece TFM1600 como asiento principal, la versión Clase 300 especifica RPTFE (PTFE reforzado) — la elección técnicamente correcta para las condiciones de alta presión:

• Mayor resistencia al creep bajo alta presión diferencial: Con 725 psi de presión nominal, la presión diferencial en posición cerrada puede ser significativamente mayor que en el Clase 150. El RPTFE, con su refuerzo de fibra de vidrio o carbono, tiene menor tendencia a deformarse permanentemente bajo esta mayor carga — manteniendo la fuerza de sellado durante más tiempo.
• Mayor dureza superficial: El refuerzo aumenta la dureza del asiento — mayor resistencia al desgaste en el instante de contacto con el disco al cerrar contra alta presión diferencial.
• Resistencia química igual al TFM1600: El RPTFE hereda la compatibilidad química prácticamente universal del PTFE — compatible con gas natural, vapor, hidrocarburos, ácidos diluidos y fluidos de proceso industrial hasta 180 °C.

Vástago 17-4 PH — especialmente crítico en Clase 300

En la versión Clase 300, el vástago 17-4 PH es aún más importante que en el Clase 150:

• Mayor par de cierre a alta presión: Con presiones de hasta 725 psi, la fuerza que el vástago debe transmitir al disco al cerrar es proporcionalmente mayor que en el Clase 150. La resistencia a la torsión del 17-4 PH (tres veces mayor que el SS316) proporciona el margen de seguridad mecánico necesario para estas condiciones.
• Mayor resistencia a la fatiga: En servicios de alta presión con ciclos frecuentes, el vástago soporta mayores ciclos de carga y descarga. La resistencia a la fatiga del 17-4 PH es significativamente mayor que la del SS420 estándar.
• Sin deformación plástica: El 17-4 PH endurecido por precipitación no sufre deformación plástica en el rango de carga operativa de la mariposa Clase 300 — garantizando la alineación correcta del disco con el asiento durante toda la vida útil de la válvula.

Caja de engranes con volante — el mecanismo correcto para alto rendimiento en diámetros grandes

La versión Clase 300 se suministra con caja de engranes con volante incluida en lugar de la palanca manual de la versión Clase 150. La caja de engranes es el mecanismo correcto para mariposas de alto rendimiento por tres razones:

• Multiplicación del par para cierre hermético: La geometría de doble excentricidad requiere un par preciso y suficiente en el último instante del cierre para comprimir el RPTFE contra el borde del disco y lograr el sello hermético. La caja de engranes proporciona la relación de reducción necesaria para que el operador aplique ese par exacto — una palanca puede no ser suficiente en diámetros medianos y grandes a alta presión.
• Posición de apertura definida: La caja de engranes tiene topes mecánicos que definen con precisión la posición de apertura total (90°) y cierre total (0°) — sin el riesgo de sobrepasar el tope del asiento que podría dañarlo con una palanca mal operada.
• Compatible con actuador: La caja de engranes tiene la montura ISO 5211 para montar directamente un actuador neumático o eléctrico sobre ella — sin modificar la válvula. En el futuro, si se requiere automatizar la válvula, el actuador se monta sobre la caja de engranes existente.

Materiales de construcción

Especificaciones técnicas

• Tipo: Mariposa wafer de doble excentricidad (high performance butterfly valve)
• Norma de diseño: API 609
• Montura para actuador: ISO 5211
• Brida: ANSI B16.5 Clase 300
• Material del cuerpo: CF8M (SS316)
• Disco: SS316
• Asiento: RPTFE (PTFE reforzado) — reemplazable
• Vástago: 17-4 PH (UNS S17400)
• Sellado: Hermético
• Presión máxima: 725 psi (50 bar) a 38 °C — reducida con la temperatura según ASME B16.34
• Temperatura de trabajo: -29 °C a +180 °C
• Operación manual: Caja de engranes con volante incluida
• Actuador neumático: Simple o doble efecto (sobre caja de engranes)
• Actuador eléctrico: ON/OFF o modulante (sobre caja de engranes)

Reducción de presión con la temperatura — referencia ASME B16.34

La presión nominal del Clase 300 en CF8M se reduce con la temperatura de operación. Verificar la presión nominal a la temperatura real del proceso antes del diseño final:

Valores aproximados según ASME B16.34 para CF8M. Verificar con tabla oficial para el diseño final.

Compatibilidad de fluidos

• ✅ Gas natural y GLP a alta presión — estaciones de compresión y gasoductos de alta presión
• ✅ Vapor de media-alta presión hasta 180 °C
• ✅ Hidrocarburos líquidos y gaseosos a alta presión
• ✅ Fluidos de proceso petroquímico a presiones de 20–50 bar
• ✅ Ácidos diluidos, álcalis y fluidos corrosivos moderados — el CF8M del cuerpo resiste
• ✅ Agua de mar y soluciones salinas a temperatura moderada
• ✅ Fluidos criogénicos hasta -29 °C
• ⚠️ Ácidos concentrados por encima del 30%: verificar compatibilidad del CF8M
• ❌ HF, H₂SO₄ concentrado, ClO₂: usar anticorrosiva PFA

Aplicaciones principales

• Gasoductos y estaciones de compresión de gas natural a alta presión: El servicio más frecuente de la mariposa HP Clase 300 en México. Las estaciones de compresión y los gasoductos de transmisión operan típicamente a presiones de 20–70 bar — dentro del rango del Clase 300. La doble excentricidad con asiento RPTFE proporciona sellado hermético de gas con mayor vida útil que la mariposa estándar.
• Plantas petroquímicas y refinerías — piping class Clase 300: Las piping classes de unidades de proceso en refinerías y plantas petroquímicas frecuentemente especifican Clase 300 como rating mínimo para todos los servicios de hidrocarburos de proceso. La mariposa HP CF8M Clase 300 cumple con esta especificación con la geometría de alto rendimiento que reduce el mantenimiento del asiento.
• Vapor de media presión (20–50 bar): Turbinas de vapor de media presión, calderas acuotubulares y sistemas de distribución de vapor de proceso en plantas de generación y cogeneración. El RPTFE resiste el vapor hasta 180 °C y el CF8M soporta las condiciones de temperatura y presión del vapor de proceso.
• Oil & Gas — facilidades de producción a alta presión: Separadores de alta presión, cabezales de producción y equipos de proceso en facilidades donde las presiones de operación superan el límite del Clase 150. El CF8M del cuerpo resiste el gas de producción con H₂S y CO₂.
• Industria química — reactores a presión elevada: Líneas de proceso en reactores de síntesis, autoclaves y sistemas de proceso a presión de 20–50 bar donde se requiere la resistencia a la corrosión del CF8M y la presión nominal del Clase 300. La doble excentricidad proporciona mayor vida útil en ciclos frecuentes de proceso.
• Energía geotérmica y solar de concentración: Instalaciones con fluidos de proceso a alta temperatura y presión donde el Clase 150 no proporciona suficiente margen de diseño. La combinación CF8M + RPTFE + 17-4 PH cubre las condiciones más exigentes de temperatura y presión de estas instalaciones.

Para la versión Clase 150 con mayor resistencia química, ver mariposa HP CF8M Clase 150 →
Para la versión WCB de menor costo en Clase 150, ver mariposa HP WCB Clase 150 →
