Válvula Mariposa Lug ANSI 150 CF8M con Disco SS316 y Asiento PTFE
La válvula mariposa lug CF8M de Cematic integra cuerpo y disco en acero inoxidable 316 fundido (ASTM A351). Además, su asiento de PTFE ofrece sellado hermético con resistencia química amplia. Por lo tanto, es una solución sólida para fluidos corrosivos y temperaturas de -20 °C a +180 °C.
Su diseño lug, con insertos roscados, permite desmontar la tubería aguas abajo sin retirar la válvula. Asimismo, cumple con API 609 y se monta entre bridas ANSI 150. Finalmente, el vástago 17-4PH y la brida ISO 5211 facilitan la instalación de actuadores.
Características Principales
- ✅ Cuerpo y disco CF8M (SS316): por lo tanto, resisten corrosión en ambientes húmedos y químicos.
- ✅ Asiento PTFE: así, el sello no reacciona con la mayoría de ácidos, álcalis y solventes.
- ✅ Vástago 17-4PH: en consecuencia, ofrece alta resistencia mecánica al torque.
- ✅ Servicio en extremo de línea: igualmente, admite montaje con una sola brida.
- ✅ Brida ISO 5211: además, acepta actuadores neumáticos o eléctricos.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Cuerpo | CF8M (SS316) |
| Disco | CF8M (SS316) |
| Asiento | PTFE |
| Vástago | 17-4PH |
| Sello del vástago | SS304 |
| Presión nominal | PN10 (ANSI 150) |
| Prueba de cuerpo | 1.5 MPa |
| Prueba de sello | 1.1 MPa |
| Temperatura | -20 °C a +180 °C |
| Servicio en extremo de línea | Sí |

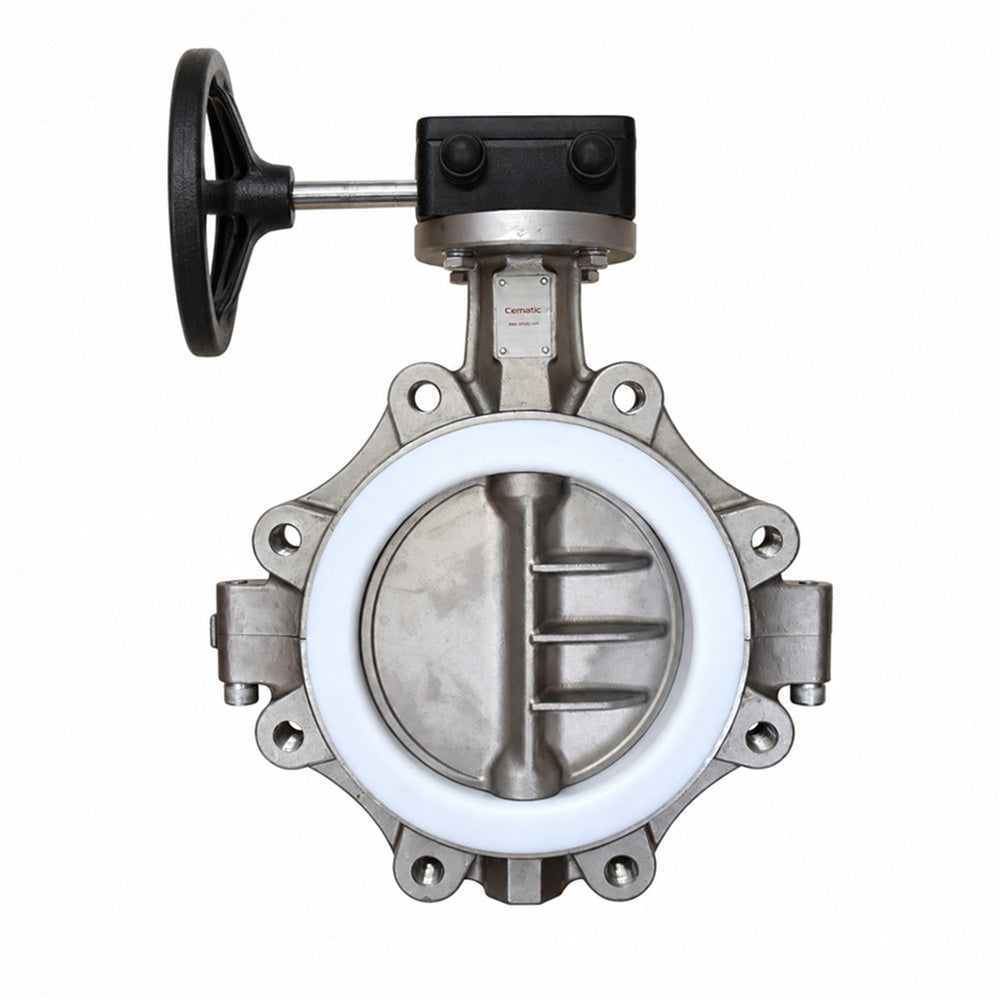

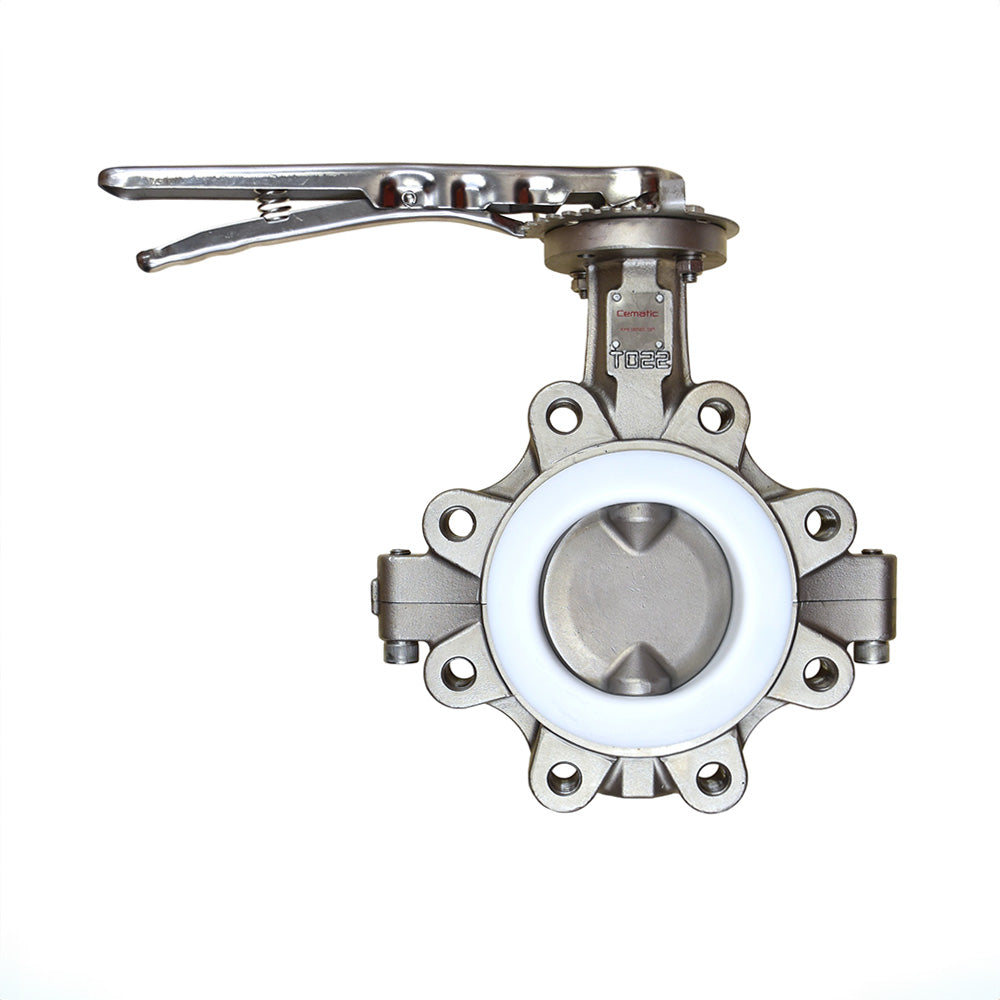

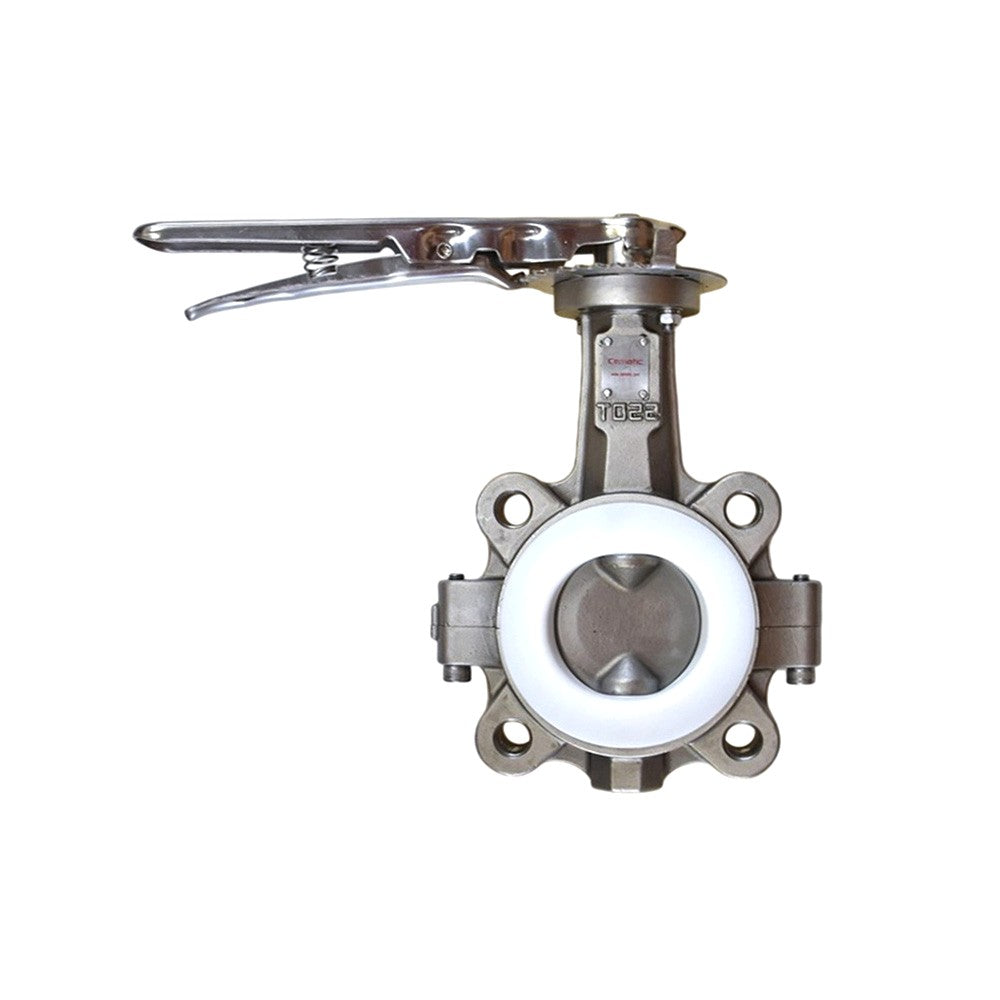

| Operación | Palanca DN40–150; reductor DN200–250 |
| Norma de diseño | API 609 |
Comparativa de Materiales: CF8M + PTFE frente a GGG40
| Característica | CF8M + Asiento PTFE | GGG40 + SS316 + Viton | GGG40 + SS316 + EPDM |
|---|---|---|---|
| Cuerpo | Inoxidable 316 | Hierro dúctil | Hierro dúctil |
| Disco | CF8M (SS316) | SS316 | SS316 |
| Asiento | PTFE | Viton | EPDM |
| Resistencia química del sello | Muy alta | Alta | Media, ideal en agua |
| Exposición externa a corrosión | Baja | Requiere recubrimiento | Requiere recubrimiento |
Asiento PTFE: la Opción Cuando el Elastómero No Alcanza
Esta válvula es la alternativa cuando la agresividad química del fluido o los requisitos de pureza hacen insuficientes los asientos elastoméricos convencionales. Además, el PTFE protege la zona de sellado del contacto con el fluido agresivo. Por su parte, el disco y el cuerpo CF8M resisten la corrosión gracias al acero inoxidable austenítico.
Compatibilidad con Fluidos
- ✅ Ácidos minerales concentrados: sulfúrico, clorhídrico, nítrico y fosfórico, de modo que el sello no se degrada.
- ✅ Álcalis fuertes: así, soporta sosa cáustica y potasa donde un elastómero fallaría en semanas.
- ✅ Cloro gas, hipoclorito y dióxido de cloro: por lo tanto, el PTFE resiste la oxidación en tratamiento de agua.
- ✅ Ciclos CIP y SIP: igualmente, admite ácido nítrico, ácido peracético y sosa cáustica.
- ⚠️ Ácido fluorhídrico y metales alcalinos fundidos: finalmente, no son compatibles con el PTFE.
Aplicaciones Industriales
Esta válvula se utiliza, por ejemplo, en los siguientes sectores:
Industria química y petroquímica
Es la válvula de referencia para ácidos minerales concentrados y álcalis fuertes. Además, el disco y cuerpo CF8M resisten la corrosión por cloruros y ambientes reductores.
Industria farmacéutica y biotecnología
El PTFE del asiento es aprobado por la FDA y no migra iones metálicos ni compuestos orgánicos al producto. Asimismo, resiste los ciclos CIP y SIP sin degradar el sello. Por último, el disco CF8M (SS316) cumple USP Class VI con acabado adecuado.
Tratamiento de agua y desinfección
Es la especificación estándar en líneas de dosificación de desinfectantes. Igualmente, se usa en sistemas con agua de mar y efluentes industriales con alto contenido de oxidantes.
Si necesitas operación automática, revisa nuestras válvulas mariposa tipo lug y las válvulas mariposa con actuador neumático. En conclusión, nuestro equipo te ayuda a confirmar el material ideal para tu fluido.
