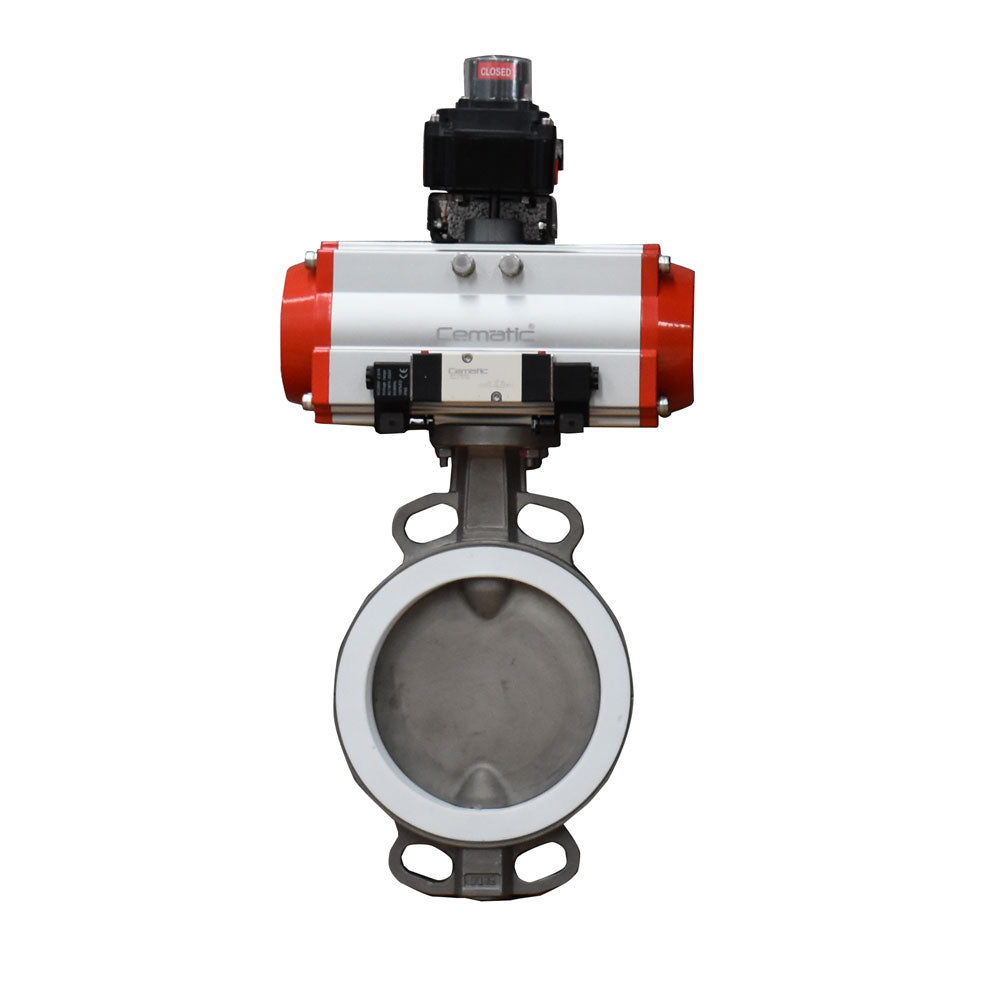

Válvula Mariposa Wafer SS316 con Actuador Neumático — Cuerpo y Disco SS316 CF8M, Asiento PTFE, 230 psi, hasta 200 °C

La válvula mariposa wafer SS316 con actuador neumático de Cematic es la opción de mayor resistencia a la corrosión del catálogo de válvulas mariposa wafer automatizadas. A diferencia de los modelos con cuerpo de hierro o acero carbono, aquí tanto el cuerpo como el disco son de SS316 (CF8M).

No existe ningún componente en contacto con el fluido que no sea acero inoxidable. El asiento y el buje de Teflón PTFE garantizan, además, cierre hermético hasta 200°C y baja fricción en operación. El actuador neumático de simple o doble efecto permite apertura y cierre rápidos desde el sistema de control.

No requiere intervención manual en ninguna etapa del proceso. Es, por tanto, la especificación estándar en plantas químicas, petroquímicas y de energía donde la corrosión es la causa principal de falla de válvulas.

Por qué SS316 en cuerpo y disco — y no solo en el disco

La mayoría de las válvulas mariposa wafer del catálogo tienen cuerpo de hierro GG25 o acero carbono con disco en SS304 o SS316. En esa configuración, el cuerpo queda protegido del fluido por el asiento. Sin embargo, ante condiciones extremas o fallo del asiento, el cuerpo de hierro o acero carbono puede quedar expuesto. En esos casos, la válvula mariposa wafer SS316 con actuador neumático es la especificación correcta porque:

• Cuerpo SS316 — resistencia total al fluido corrosivo: El molibdeno del SS316 inhibe la corrosión por picadura y la corrosión intergranular en presencia de cloruros, ácidos y ambientes marinos. Ya que el cuerpo está fabricado en el mismo material que el disco, la válvula mantiene su integridad estructural incluso ante fallos del asiento.
• Disco SS316 — máxima resistencia en la zona de mayor exposición: El disco está en contacto permanente con el fluido durante la operación, ya que no existe componente que lo proteja del fluido en posición abierta. El SS316, igualmente, ofrece mayor resistencia que el SS304 a los cloruros y ácidos que son habituales en proceso químico y petroquímico.
• Buje de Teflón PTFE — protección adicional en el eje: El buje de PTFE protege el eje del disco del fluido y reduce la fricción de operación. Asimismo, elimina el riesgo de corrosión galvánica entre el eje y el cuerpo en fluidos con cloruros.

PTFE en asiento — por qué es el correcto a 200 °C

El asiento de PTFE es la especificación correcta cuando la temperatura supera los 110°C o cuando el fluido ataca a los elastómeros. A continuación se describen los casos donde el PTFE es la especificación correcta frente a los asientos elastoméricos:

• Temperatura hasta 200 °C: Los asientos de EPDM se limitan a 110°C y los de NBR a 80°C. El PTFE mantiene sus propiedades de sellado hasta 200°C sin fluencia ni degradación térmica. Es, por tanto, el asiento correcto en servicios de vapor, agua caliente y fluidos de proceso a alta temperatura.
• Ácidos, bases y solventes agresivos: El PTFE es inerte frente a la mayoría de los ácidos fuertes, bases concentradas y solventes orgánicos que degradarían al EPDM o al NBR. En consecuencia, amplía la compatibilidad química de la válvula a prácticamente todos los fluidos industriales.
• Fluidos de alta pureza: El PTFE no aporta contaminantes ni reacciona con el fluido. Es la especificación estándar en industria farmacéutica, alimentaria y de semiconductores donde la pureza del fluido es un requisito del proceso.

Simple efecto vs. doble efecto — selección del actuador neumático

El tipo de actuador define el comportamiento de la válvula ante un corte del suministro de aire:

• Simple efecto: El aire activa una posición; el resorte devuelve la válvula al estado de seguridad al cortar el suministro. Es la opción correcta cuando el proceso requiere un estado de falla definido ante emergencias o paradas no programadas.
• Doble efecto: El aire activa apertura y cierre. Ambas posiciones requieren señal neumática activa. Es la configuración adecuada cuando el suministro de aire es continuo. En consecuencia, cualquier posición de la válvula resulta segura para el proceso.

Materiales de construcción con SS316 en toda la zona húmeda

El cuerpo es de SS316 (CF8M), el acero inoxidable estándar en válvulas para fluidos corrosivos. El disco es también SS316 (CF8M), garantizando coherencia de material en toda la zona húmeda sin riesgo de corrosión galvánica entre componentes de distinto material.

El asiento es de Teflón PTFE, inerte frente a la mayoría de los fluidos industriales y estable hasta 200°C. El buje es de PTFE también, reduciendo la fricción en el eje y eliminando el riesgo de corrosión en esa zona.

La montura ISO5211 garantiza la compatibilidad del actuador neumático con la válvula sin adaptadores.

Especificaciones técnicas

Compatibilidad con fluidos gracias a SS316 y PTFE en toda la zona húmeda

Esta válvula mariposa wafer SS316 con actuador neumático es compatible con los fluidos industriales más exigentes. A continuación se describen los principales grupos:

• Ácidos y bases concentradas — el SS316 y el PTFE resisten los ácidos fuertes y bases concentradas que degradarían al hierro o al acero carbono; es la especificación estándar en plantas de proceso químico con fluidos altamente corrosivos
• Hidrocarburos y derivados del petróleo — el PTFE resiste los hidrocarburos; el SS316 en el cuerpo aporta resistencia adicional en caso de contacto del fluido con el cuerpo durante la operación
• Vapor y fluidos a alta temperatura hasta 200 °C — el PTFE mantiene el sellado en todo el rango; cubre servicios de vapor de baja y media presión donde los asientos elastoméricos no son viables
• Fluidos con cloruros — agua de mar y salmueras — el molibdeno del SS316 en cuerpo y disco inhibe la corrosión por picadura; es la especificación correcta cuando el fluido contiene cloruros en concentraciones que afectarían al hierro o al SS304
• Fluidos de alta pureza — farmacéutica y alimentaria — el SS316 y el PTFE cumplen los requisitos de materiales en contacto con alimentos y fármacos; igualmente, el PTFE no aporta contaminantes al fluido durante la operación

Aplicaciones de la válvula mariposa wafer SS316 con actuador neumático

Industria Química con Fluidos Altamente Corrosivos

La válvula mariposa wafer SS316 con actuador neumático es la especificación estándar en plantas que manejan ácidos fuertes, bases concentradas y solventes agresivos. El cuerpo y disco en SS316 garantizan integridad estructural incluso ante fallos del asiento. Es la especificación correcta para condiciones de operación continua con fluidos altamente corrosivos.

El actuador neumático permite, además, la respuesta rápida que exigen los ciclos automáticos de proceso químico.

Industria Petroquímica y Refinación

En refinerías y plantas petroquímicas, esta válvula controla hidrocarburos, ácidos de proceso y fluidos corrosivos con alta resistencia química en toda la zona húmeda. El actuador neumático, asimismo, permite la integración en los sistemas de control de la planta con respuesta rápida.

Es la opción correcta cuando la agresividad del fluido o las condiciones de operación descartan los modelos con cuerpo de hierro.

Plantas de Energía — Vapor y Fluidos de Proceso a Alta Temperatura

Con temperatura máxima de 200°C, esta válvula cubre la mayoría de los servicios de vapor de baja y media presión. El cuerpo SS316 resiste la corrosión del vapor y el condensado mejor que el hierro o el acero carbono.

Esa resistencia mayor extiende significativamente la vida útil del conjunto. Es la especificación correcta en líneas de vapor donde la durabilidad es prioritaria.

Tratamiento de Agua con Fluidos Corrosivos

En plantas de tratamiento de agua con agentes oxidantes, cloruros o fluidos químicos agresivos, esta válvula mantiene su integridad sin corrosión. El PTFE del asiento y el buje, igualmente, resisten los agentes de desinfección sin degradación.

Es la alternativa de mayor durabilidad cuando los modelos con cuerpo de hierro presentan problemas de corrosión en ese servicio.

Industria Farmacéutica y Alimentaria

El SS316 y el PTFE son los materiales de referencia en industria farmacéutica y alimentaria, y su inercia química cumple los requisitos normativos de esas industrias. El actuador neumático permite la automatización donde la velocidad de respuesta y la ausencia de contaminación son requisitos simultáneos.

También es adecuada en instalaciones con ciclos de limpieza CIP donde los productos de limpieza son agresivos.
