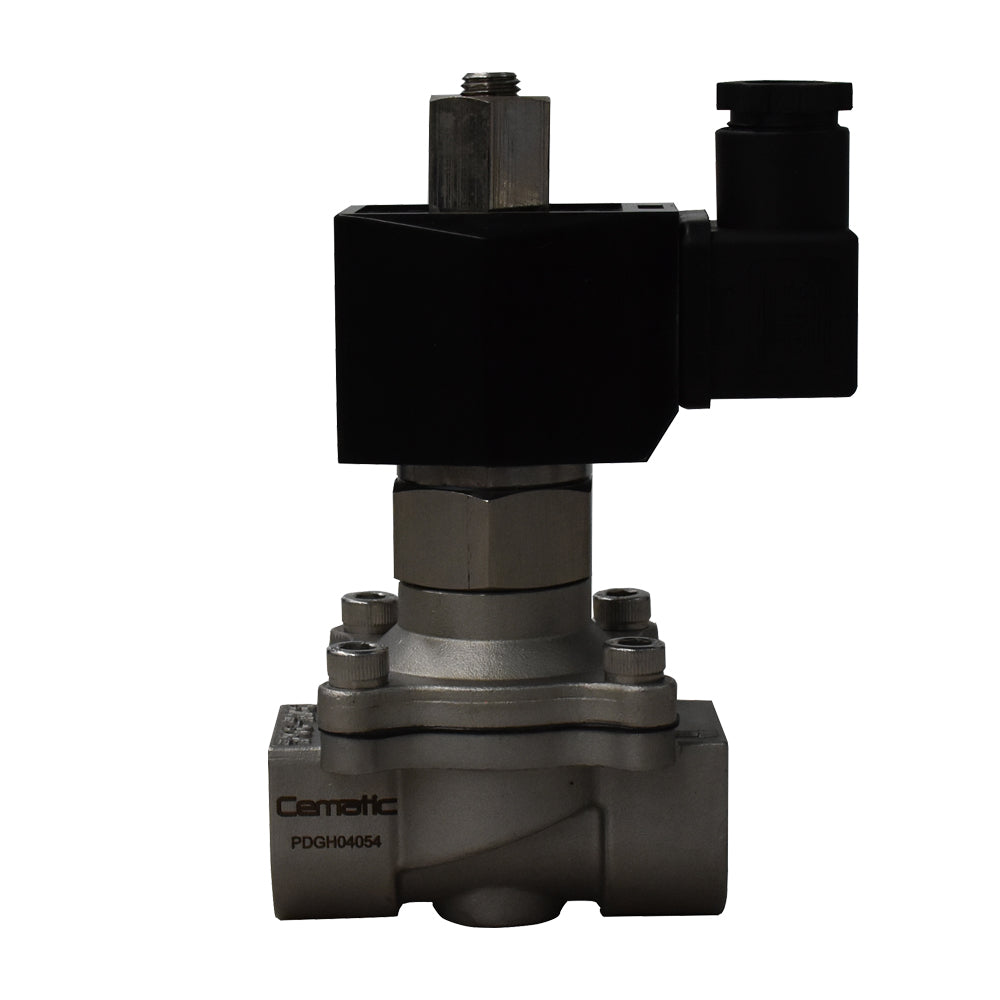

Válvula Solenoide Acero Inoxidable Normalmente Abierta — SS304, Sello Viton, Alta Temperatura hasta 180 °C

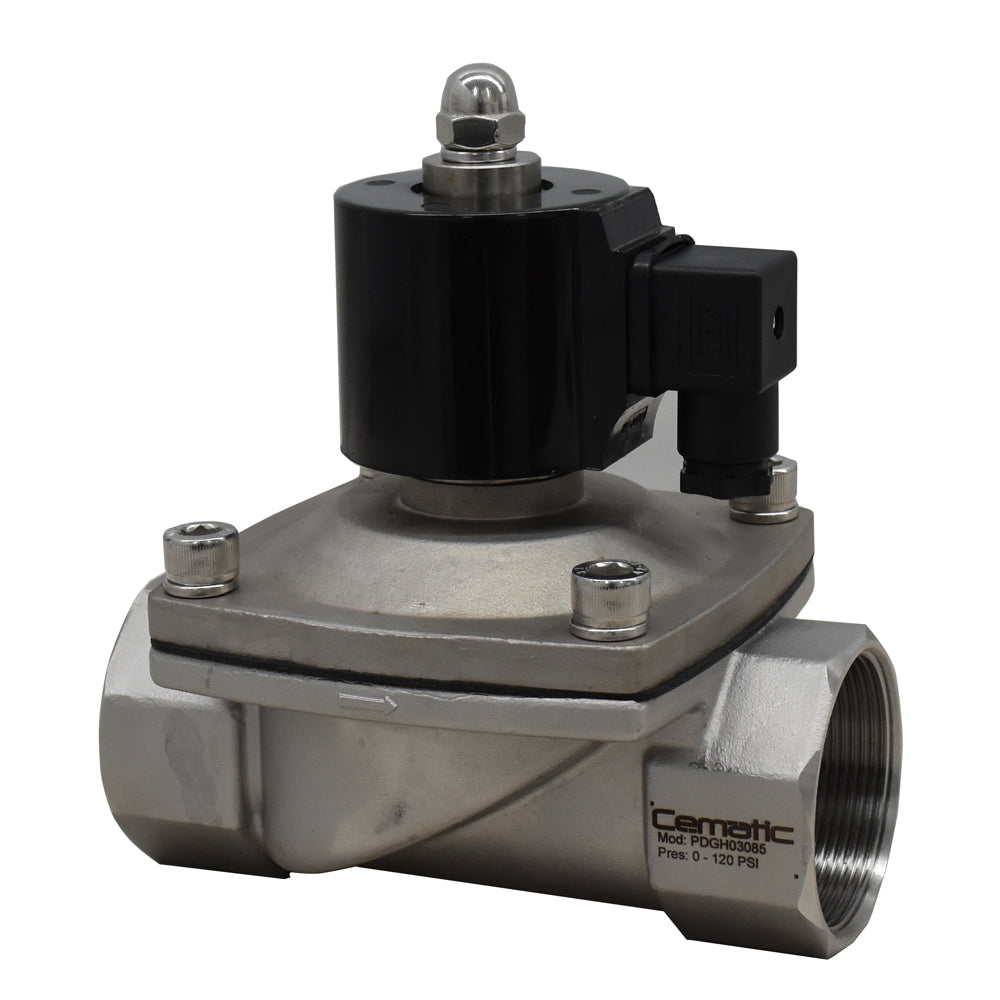

La válvula solenoide acero inoxidable normalmente abierta de Cematic es la electroválvula de acción directa y alto flujo diseñada para sistemas industriales que operan con fluidos a temperaturas elevadas, fluidos agresivos o en entornos donde el latón no ofrece la resistencia química necesaria. Su cuerpo en acero inoxidable 304 y sello en Viton la distinguen de las solenoides NA en latón con sello NBR: en consecuencia, amplía el rango de temperatura de trabajo hasta 180 °C y la compatibilidad con fluidos que degradan el NBR o atacan el latón.

Además, su diseño de acción directa garantiza operación confiable con presión diferencial cero — a diferencia de las solenoides pilot-operated, abre y cierra correctamente incluso sin presión en la línea. Por lo tanto, es la selección correcta en sistemas de vapor, agua caliente, aceites sintéticos y fluidos de proceso a temperatura elevada donde se requiere que el flujo continúe ante una falla eléctrica (estado seguro = abierto).

Principio de operación — Normalmente Abierta (NA)

En estado sin energía (bobina desenergizada): la válvula permanece abierta — el fluido fluye libremente. Al energizar la bobina, el campo electromagnético desplaza el émbolo cerrando el paso del fluido. Al des-energizar, el resorte devuelve el émbolo y el flujo se restablece automáticamente.

Esta configuración es la correcta cuando:

• El flujo debe mantenerse ante una falla de energía eléctrica (estado seguro = abierto)
• La válvula opera energizada la mayor parte del tiempo — se cierra por señal y abre al des-energizar
• Se requiere apertura automática en sistemas de refrigeración, enfriamiento o calefacción ante cortes no programados

Si tu aplicación requiere cierre automático ante falla eléctrica, la opción correcta es la válvula solenoide normalmente cerrada (NC) →

¿Por qué SS304 + Viton frente a Latón + NBR?

La elección del material del cuerpo y del sello define el rango real de aplicación de una válvula solenoide. Por ello, es importante entender cuándo esta combinación es la correcta:

• Temperatura: El sello NBR trabaja hasta 80–90 °C. El Viton, en cambio, resiste hasta 180 °C — lo que habilita esta válvula para vapor de baja presión, agua caliente, aceites a temperatura elevada y fluidos de proceso térmico que destruirían un sello NBR en semanas.
• Resistencia química: El SS304 resiste agua de proceso, soluciones acuosas moderadas y muchos fluidos industriales que degradan el latón zincado. Asimismo, el Viton es compatible con una gama química significativamente más amplia que el NBR, incluyendo aceites sintéticos, combustibles y algunos solventes.
• Higiene y limpieza: El acero inoxidable no aporta iones metálicos al fluido — a diferencia del latón — por lo que esta solenoide es apta para aplicaciones de agua purificada, utilidades industriales en plantas alimentarias y procesos donde la contaminación metálica es inaceptable.

Materiales de construcción

• Cuerpo: Acero inoxidable 304 (SS304) — resistencia a la corrosión para agua, vapor, soluciones acuosas y fluidos industriales de proceso. Superficie de mayor pureza que el latón para aplicaciones con requisitos de limpieza.
• Émbolo: Acero inoxidable con masa optimizada para acción directa y respuesta rápida.
• Sello de asiento: Viton (FKM) — compatible con temperaturas hasta 180 °C, aceites sintéticos, combustibles, fluidos de proceso agresivos y la mayoría de los solventes industriales no halogenados. Es el sello correcto cuando el NBR no alcanza la temperatura o no resiste el fluido.
• Bobina: Encapsulada en resina, protección IP65 — apta para ambientes húmedos, con condensación y polvo industrial.
• Conexión: Rosca NPT hembra — estándar industrial en México, compatible con tuberías de acero inoxidable, acero al carbono y cobre.

Especificaciones técnicas

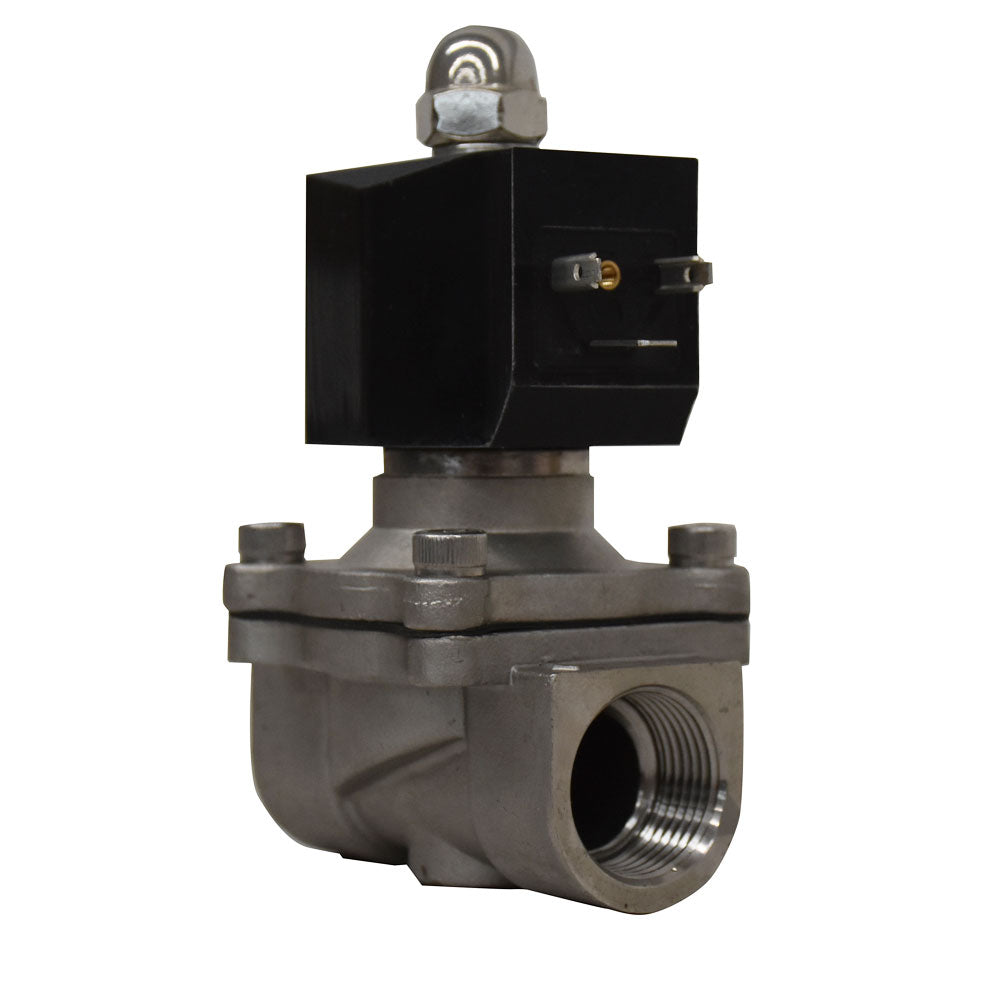

Selección de voltaje

• 24 VDC: Estándar en gabinetes de control industrial con PLC y fuente DC. Tensión de seguridad, la opción más común en instalaciones nuevas y sistemas automatizados modernos.
• 110 VAC: Para instalaciones con circuitos monofásicos de 110 V disponibles en campo — el voltaje más extendido en industria en México y Estados Unidos.
• 220 VAC: Para tableros de fuerza con distribución bifásica o instalaciones con estándar europeo de tensión.

Compatibilidad con fluidos

• ✅ Vapor de baja presión hasta 180 °C — habilitado por el sello Viton; no compatible con sello NBR estándar
• ✅ Agua caliente hasta 180 °C — sistemas de calefacción, intercambiadores y procesos térmicos
• ✅ Agua de proceso y agua purificada — sin aporte de iones metálicos del cuerpo SS304
• ✅ Aire comprimido hasta 1.0 MPa — servicio neumático industrial de alta presión
• ✅ Aceites hidráulicos y sintéticos — Viton resiste una gama más amplia de aceites que el NBR
• ✅ Combustibles y aceites minerales — verificar clasificación de área antes de instalar
• ⚠️ Fluidos con sólidos en suspensión: instalar filtro de línea aguas arriba para proteger el sello y el orificio
• ❌ Ácidos concentrados, solventes halogenados, fluidos con cloruros elevados: el SS304 puede ser insuficiente — consultar con el equipo técnico de Cematic la necesidad de SS316

Aplicaciones industriales principales

Control de vapor y fluidos de proceso a alta temperatura
Esta es la aplicación diferenciadora de esta electroválvula frente a las solenoides NA en latón con sello NBR. La válvula solenoide acero inoxidable normalmente abierta con sello Viton opera de forma confiable en líneas de vapor de baja presión, agua sobrecalentada y fluidos de transferencia térmica hasta 180 °C. Por ello, es el componente estándar en sistemas de calefacción industrial, esterilización y procesos CIP/SIP donde la temperatura del fluido excede los 90 °C.

Sistemas de refrigeración y HVAC industrial
En circuitos de refrigeración con refrigerantes compatibles con Viton, esta solenoide mantiene el flujo abierto durante la operación normal y lo corta al recibir señal del controlador. Además, ante un corte eléctrico, el flujo se restablece automáticamente — evitando sobrecalentamientos en el equipo protegido.

Procesos industriales con fluidos agresivos
En plantas químicas, petroquímicas y de manufactura donde el fluido de proceso degrada el NBR o el latón, la combinación SS304 + Viton ofrece la resistencia química necesaria para operación continua sin sustitución prematura de sellos. Asimismo, es la opción correcta en aplicaciones con aceites sintéticos, combustibles y fluidos de transferencia de calor orgánicos.

Agua purificada y utilidades en industria alimentaria y farmacéutica
El cuerpo en SS304 no aporta iones de cobre ni zinc al fluido — a diferencia del latón — por lo que esta electroválvula es adecuada para el control de agua purificada, agua para inyección (WFI) y utilidades industriales en zonas de producción donde la contaminación metálica debe controlarse.

Equipos de lavado industrial y CIP
En sistemas de limpieza en sitio (CIP) con soluciones alcalinas o ácidas calientes, el sello Viton resiste la degradación química que destruiría un sello NBR en pocas semanas. En consecuencia, reduce los costos de mantenimiento y los tiempos de paro por sustitución de sellos.

Para la gama completa de válvulas solenoides, ver colección válvulas solenoides →
