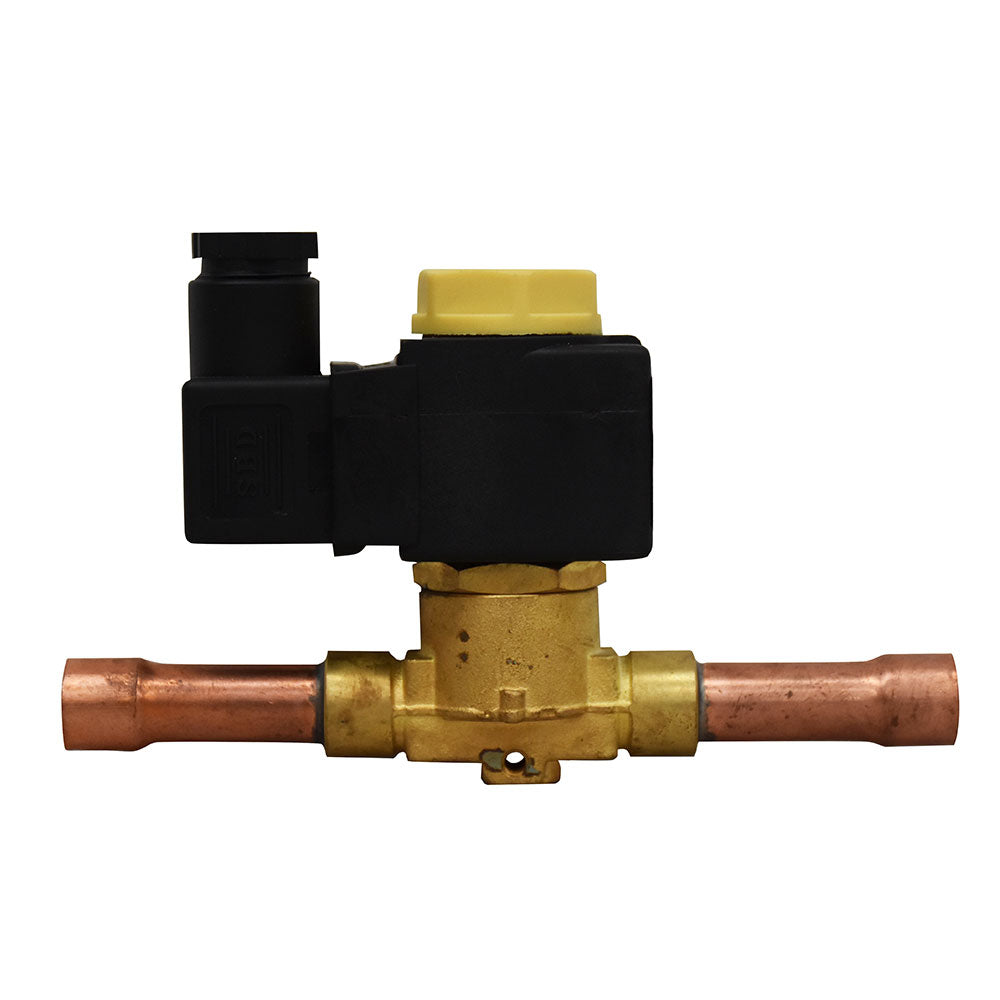

Válvula Solenoide para Freón Soldable en Bronce — NC, Acción Directa, Conexión Soldable 1/4" y 1/2"

La válvula solenoide para freón soldable en bronce de Cematic es la electroválvula de acción directa normalmente cerrada para control de refrigerantes con conexión soldable a tubería de cobre.

A diferencia de la versión con conexión Flare, este modelo se instala por soldadura directa en la línea de refrigerante, por lo que es la opción estándar en instalaciones nuevas donde el técnico suelda en campo sin necesidad de adaptadores ni racores.

Su configuración normalmente cerrada mantiene el flujo de refrigerante bloqueado cuando la bobina está desenergizada. Solo abre al recibir señal eléctrica. En consecuencia, ante cualquier falla eléctrica, el flujo se corta automáticamente — el estado de seguridad estándar en circuitos de refrigeración.

Principio de operación — Válvula Solenoide para Freón Soldable NC

Sin energía, la válvula solenoide para freón soldable permanece cerrada, ya que el resorte mantiene el émbolo sobre el asiento. Al energizar la bobina, el campo electromagnético desplaza el émbolo directamente y abre el paso del refrigerante. Al des-energizar, en cambio, el resorte devuelve el émbolo al cierre de forma automática.

Su acción directa opera desde presión cero, por lo que no requiere presión diferencial mínima para funcionar. De este modo, es válida en sistemas que arrancan sin presión o en ciclos de deshielo donde la presión cae temporalmente.

Conexión soldable vs. Flare — ¿cuál elegir?

La elección entre conexión soldable y Flare depende del tipo de instalación. La conexión soldable es la correcta en los siguientes casos:

• Instalaciones nuevas: La soldadura de cobre es el método estándar en obra nueva, por lo que evita añadir uniones mecánicas que podrían ser puntos de fuga.
• Sistemas de alta presión: La unión soldada es más resistente que la Flare a altas presiones, ya que no depende del apriete mecánico del racor para mantener el sello.
• Instalaciones permanentes: Cuando la válvula no se desmontará durante años, la conexión soldable es más fiable a largo plazo y, además, elimina el riesgo de fugas por aflojamiento de la tuerca Flare.

La conexión Flare, en cambio, es la correcta cuando se requiere desmontar la válvula para mantenimiento sin cortar la tubería. Para esa aplicación, ver la válvula solenoide para freón con conexión Flare →

Materiales de construcción

El cuerpo es de bronce de alta calidad, por lo que es compatible con los refrigerantes más comunes en refrigeración comercial e industrial. El bronce, además, tiene buena compatibilidad con los aceites lubricantes de compresor mezclados con el refrigerante en el circuito. El émbolo es de acero inoxidable, que resiste la corrosión por el fluido de proceso.

El sello es de material específico para refrigerantes, lo que garantiza compatibilidad química con freón en operación continua. Finalmente, la bobina está encapsulada con protección IP54, que es apta para cuartos de máquinas con humedad moderada.

Especificaciones técnicas

Selección de voltaje

El voltaje de 24 VDC es el estándar en controladores electrónicos de refrigeración modernos, por lo que es la opción más común en instalaciones nuevas con control electrónico. El voltaje de 110 VAC, en cambio, es para sistemas con control eléctrico convencional donde ese voltaje está disponible en el tablero. Ambas opciones, además, están disponibles en los dos diámetros.

Compatibilidad con refrigerantes

Esta válvula solenoide para freón soldable es compatible con los refrigerantes más utilizados en refrigeración comercial e industrial. A continuación se listan los principales:

• R22 — freón clásico que, aunque en fase de sustitución, todavía está presente en sistemas existentes en mantenimiento
• R134a — refrigerante estándar en refrigeración automotriz y, además, en aplicaciones comerciales de baja temperatura
• R404A y R507A — los más utilizados en cámaras frigoríficas y, asimismo, en vitrinas comerciales de supermercado
• R410A — refrigerante estándar en sistemas de aire acondicionado modernos, por lo que es el más común en obra nueva

Sin embargo, para refrigerantes naturales como NH3 (amoniaco) o CO₂ (R744) a alta presión, se deben consultar modelos específicos con el equipo técnico de Cematic, ya que requieren materiales y presiones de trabajo distintos.

Aplicaciones de la válvula solenoide para freón soldable

Instalaciones nuevas de refrigeración comercial

La válvula solenoide para freón soldable es el componente estándar en obra nueva de refrigeración comercial. Al soldarse directamente a la tubería de cobre, elimina las uniones mecánicas que podrían ser puntos de fuga. Por ello, es la preferida por los instaladores en proyectos de vitrinas frigoríficas, cámaras de conservación y cuartos fríos donde la estanqueidad del circuito es crítica.

Sistemas de aire acondicionado comercial e industrial

En instalaciones de aire acondicionado con tuberías de cobre soldadas, esta solenoide controla el flujo de refrigerante al evaporador según la demanda de enfriamiento. Por tanto, permite controlar la capacidad del sistema de forma precisa. Además, su cierre NC protege el evaporador de inundaciones de refrigerante durante los paros del compresor.

Ciclos de deshielo en cámaras frigoríficas

Durante los ciclos de deshielo, es necesario cortar el suministro de refrigerante al evaporador. En consecuencia, esta solenoide NC ejecuta ese corte al recibir la señal del controlador de deshielo. De este modo, el evaporador puede calentarse y eliminar el hielo acumulado sin que el refrigerante continúe fluyendo hacia él.

Recuperación de calor para agua sanitaria

En sistemas de recuperación de calor del condensador, esta electroválvula para freón soldable controla el flujo de refrigerante caliente hacia el intercambiador de calor de agua sanitaria. Por ello, regula la transferencia de energía entre el ciclo de refrigeración y el circuito de agua caliente. Asimismo, al ser soldable, garantiza una instalación permanente y libre de fugas en el punto más caliente del circuito.
