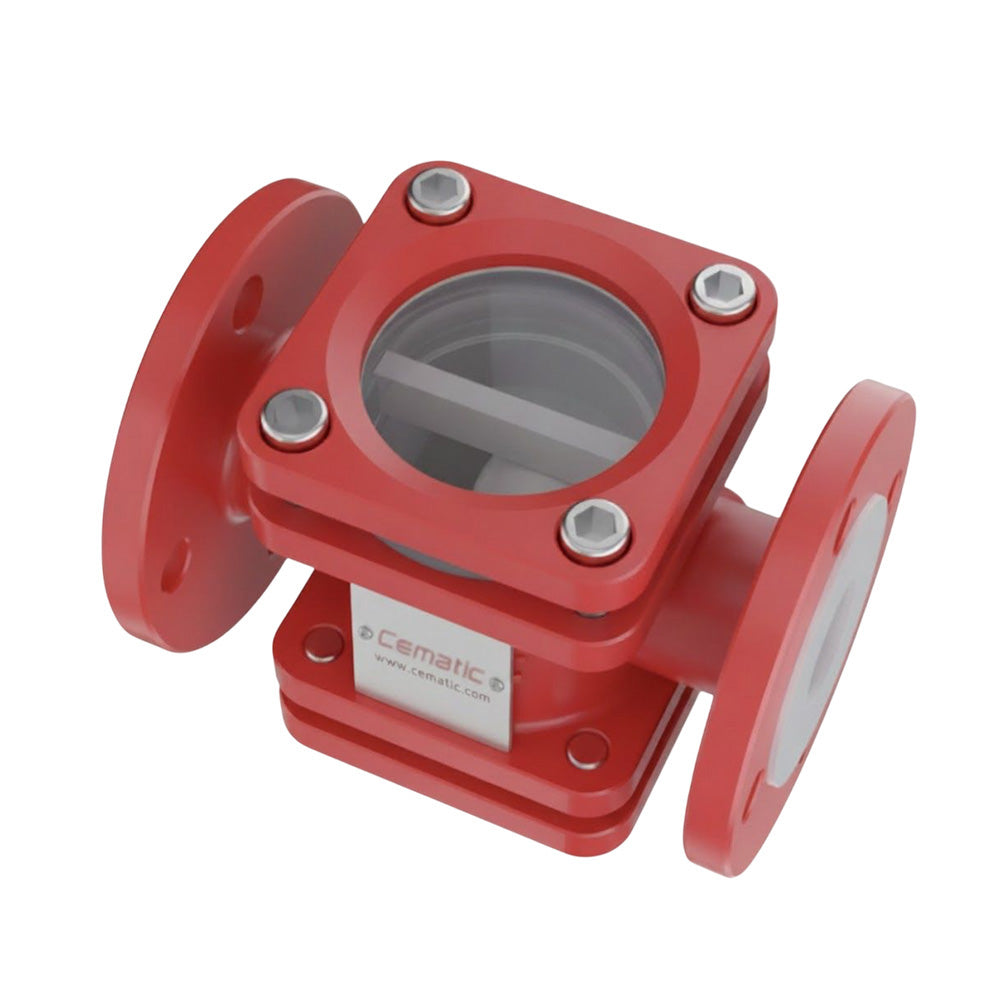

Válvula check anticorrosiva, evita el flujo inverso y cuenta con ventana de vidrio que permite la inspección visual del flido de proceso.

Sus internos recubiertos con PFA ofrecen alta resistencia a químicos agresivos, mientras que las bridas ANSI 150 aseguran instalación confiable en líneas industriales. Ideal para procesos que requieren seguridad, visibilidad y máxima durabilidad.

• Retención automática de flujo: el diseño con bola interna permite un cierre rápido y confiable para evitar el retorno.
• Visor integrado (sight-glass): permite observar el flujo, burbujas o sedimentos sin desmontar la válvula.
• Alta resistencia a corrosión: el interior suele incluir recubrimiento PFA o materiales resistentes a químicos agresivos.
• Apta para fluidos agresivos: ácidos, álcalis, solventes, agua tratada y fluidos de proceso.

Especificaciones

• Diseño: API 6D
• Face to Face: ASME B16.10
• Bridas: ANSI/ASME B16.5 Clase 150
• Inspección y Pruebas: API 598
• Cuerpo: Acero A216 WCB
• Revestimiento de internos: PFA (polímero fluorinado)
• Compatibilidad: Ácido clorhídrico, ácido nítrico, ácido fluorhídrico, cloro líquido, ácido sulfúrico y otros.
• Temperatura de Trabajo: Rango -20°C ~ 200°C
• Presión Máxima: 285 ~ 290 psi @ 100°F (38°C)

Aplicaciones principales

Esta válvula está diseñada para operar en aplicaciones donde se requiere control unidireccional del flujo y observación directa del proceso. Su capacidad para trabajar con fluidos corrosivos y su sencilla inspección visual la convierten en una solución eficiente para múltiples entornos industriales. A continuación, algunas de sus aplicaciones principales:

Prevención de reflujo en líneas de proceso: Evita el retorno del fluido hacia equipos sensibles como bombas, tanques, filtros o instrumentos.

Sistemas con fluidos corrosivos o químicos agresivos: Ideal en procesos donde se manejan ácidos, álcalis, solventes o fluidos especiales, gracias a su revestimiento resistente.

Plantas químicas, petroquímicas y farmacéuticas: Adecuada para líneas de transporte, dosificación, drenaje y recirculación de productos químicos.

Procesos donde se requiere verificación visual del flujo: El visor permite observar el paso del fluido, detectar burbujas, sedimentos o ausencia de flujo sin desmontar la válvula.

Sistemas de tratamiento de agua y efluentes: Útil en líneas de retorno, bombeo, neutralización o sistemas donde se necesita asegurar un flujo unidireccional.

Tuberías con bombas centrífugas o de vacío: Evita daños causados por reflujo y mantiene el cebado de la bomba.

Circuitos de protección y seguridad: Se emplea para evitar contaminación cruzada o mezcla indeseada entre líneas.
