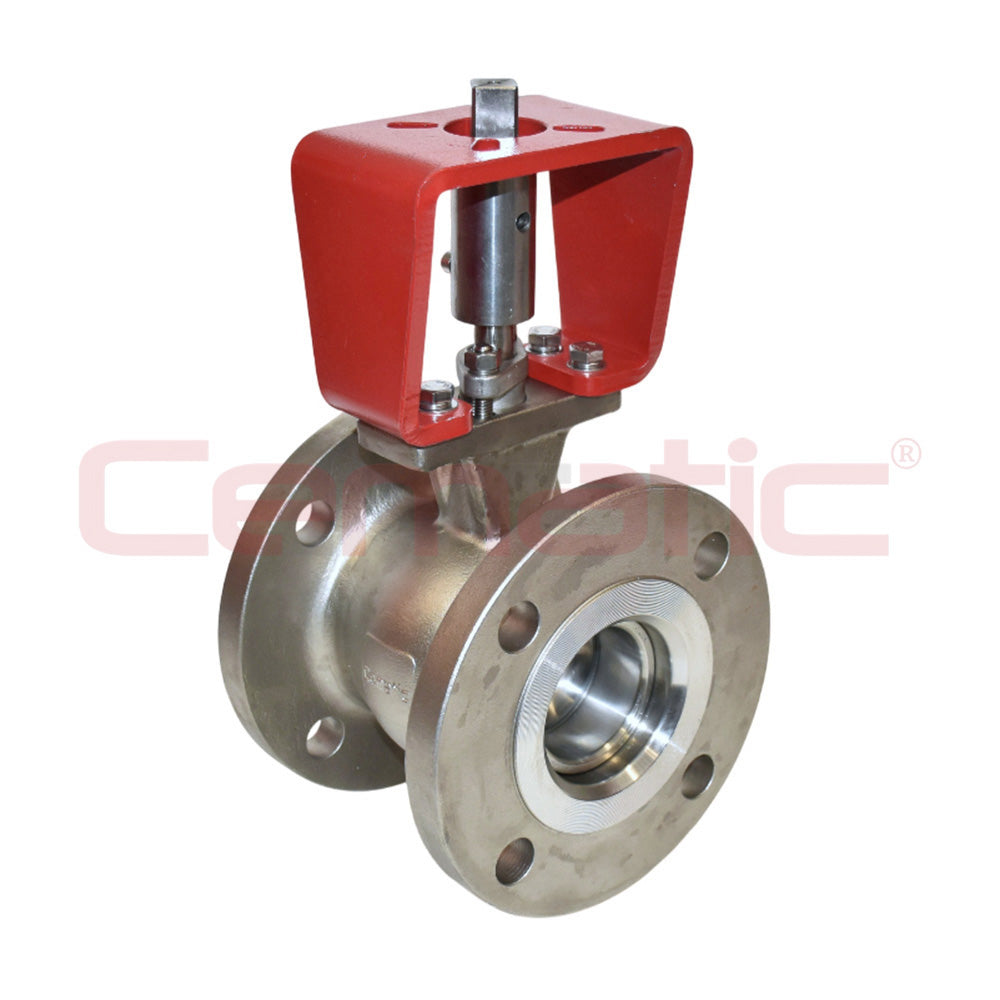

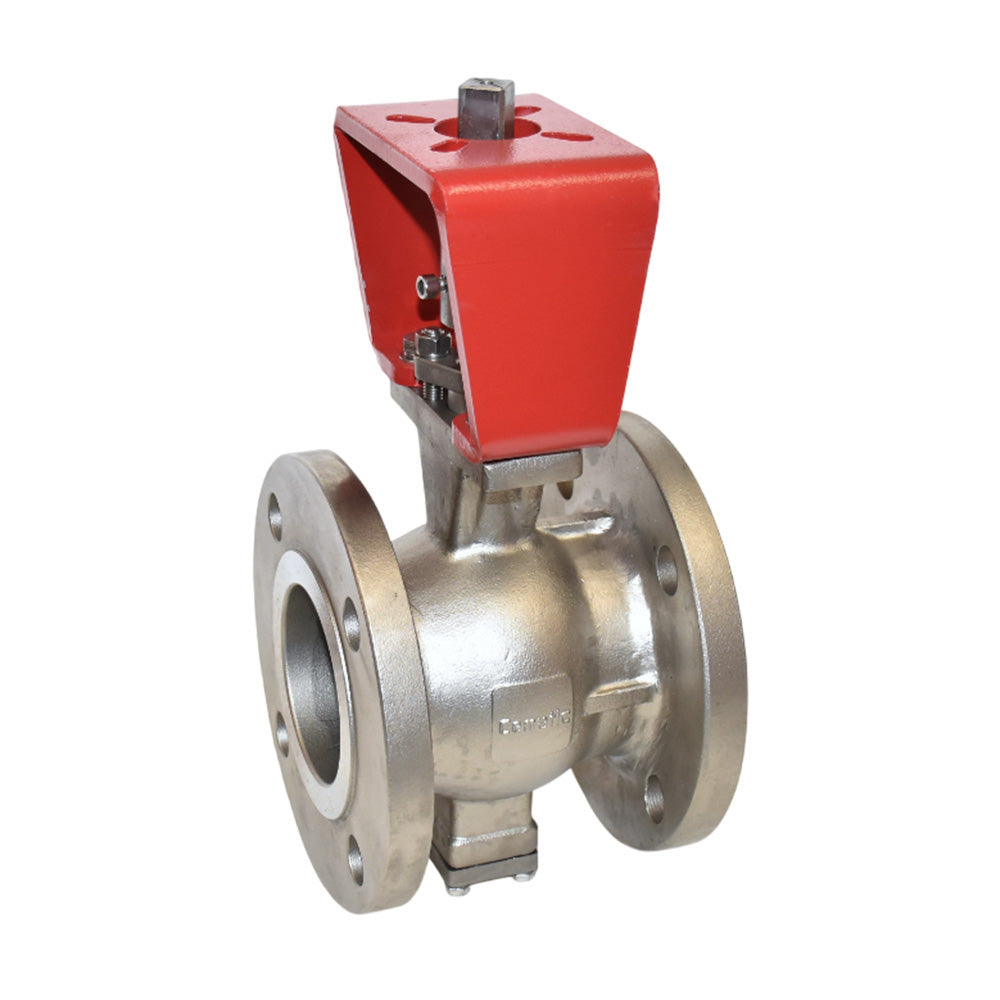

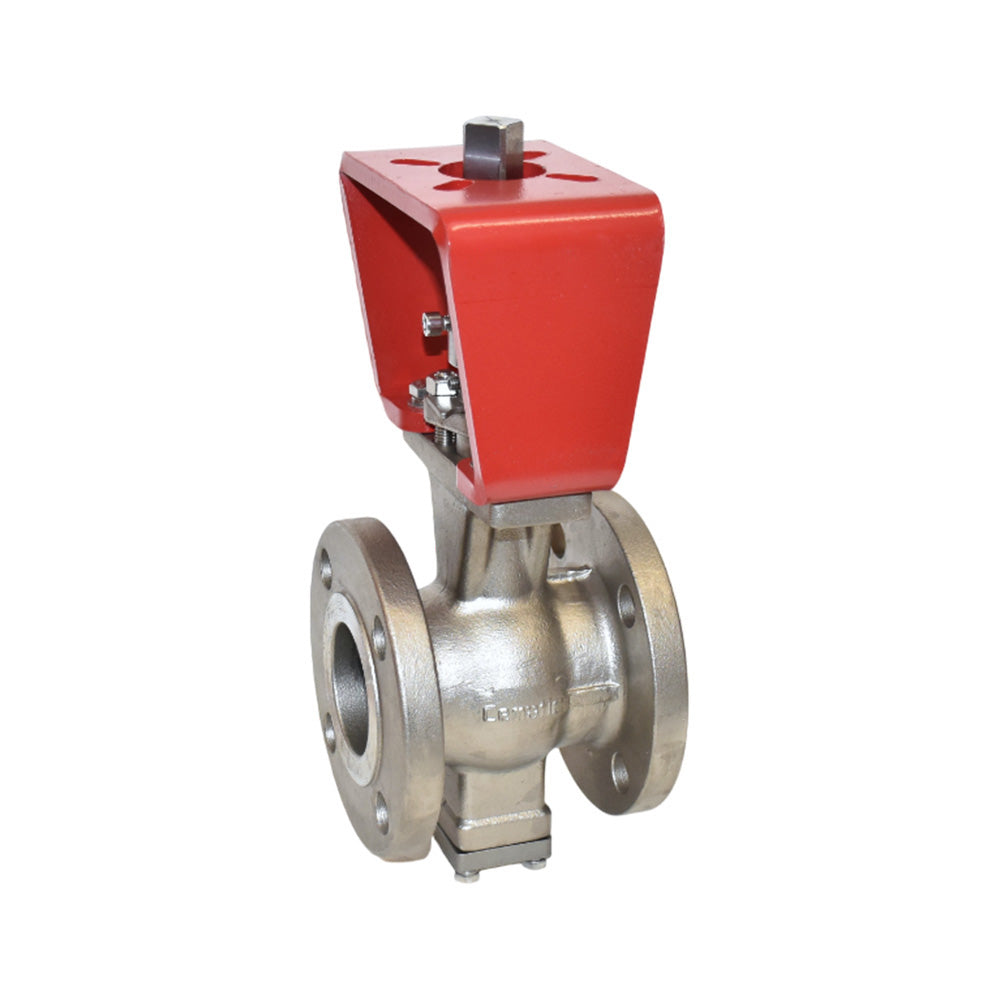

Válvula de Bola Segmentada SS316 con Segmento V | Control de Fluidos con Sólidos y Alta Temperatura

La válvula de bola segmentada SS316 combina un segmento tipo "V", asiento metálico y bracket alto para el control preciso de fluidos con sólidos, fluidos viscosos y aplicaciones de alta temperatura. Además, su cuerpo en acero inoxidable CF8M (SS316) garantiza resistencia a la corrosión en servicios severos.

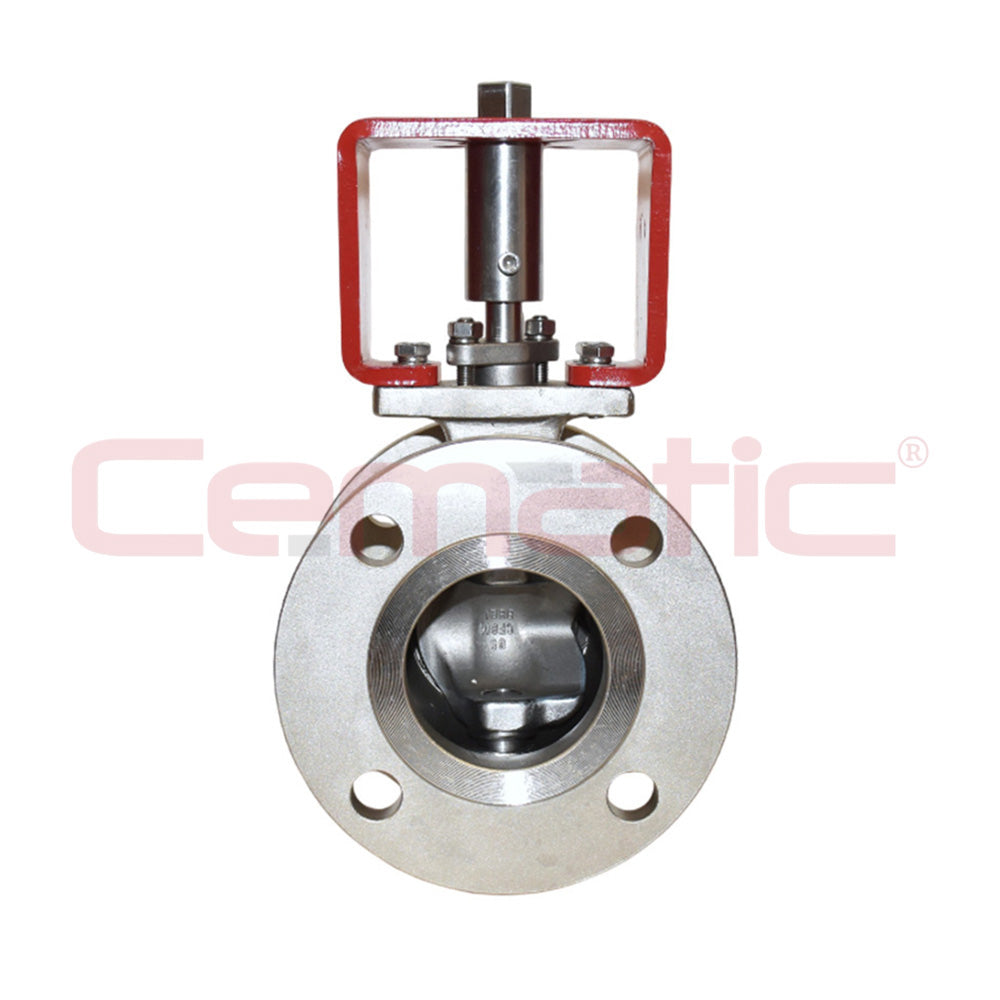

Bola Segmentada

El diseño de segmento tipo "V" proporciona una excelente capacidad de modulación del caudal en fluidos con partículas. Por ello, es la opción indicada cuando se requiere control preciso con materiales difíciles.

• Control modulante superior: La geometría en "V" ofrece una característica de control casi lineal, por lo que es ideal para regular caudal, presión o nivel con alta precisión.
• Efecto de corte: Al cerrar, la "V" corta el fluido, lo que evita incrustaciones y además permite manejar fluidos viscosos, con fibras o sólidos en suspensión.
• Mejor desempeño a aperturas parciales: A diferencia de una bola estándar, asimismo mantiene estabilidad y repetibilidad incluso en posiciones intermedias.

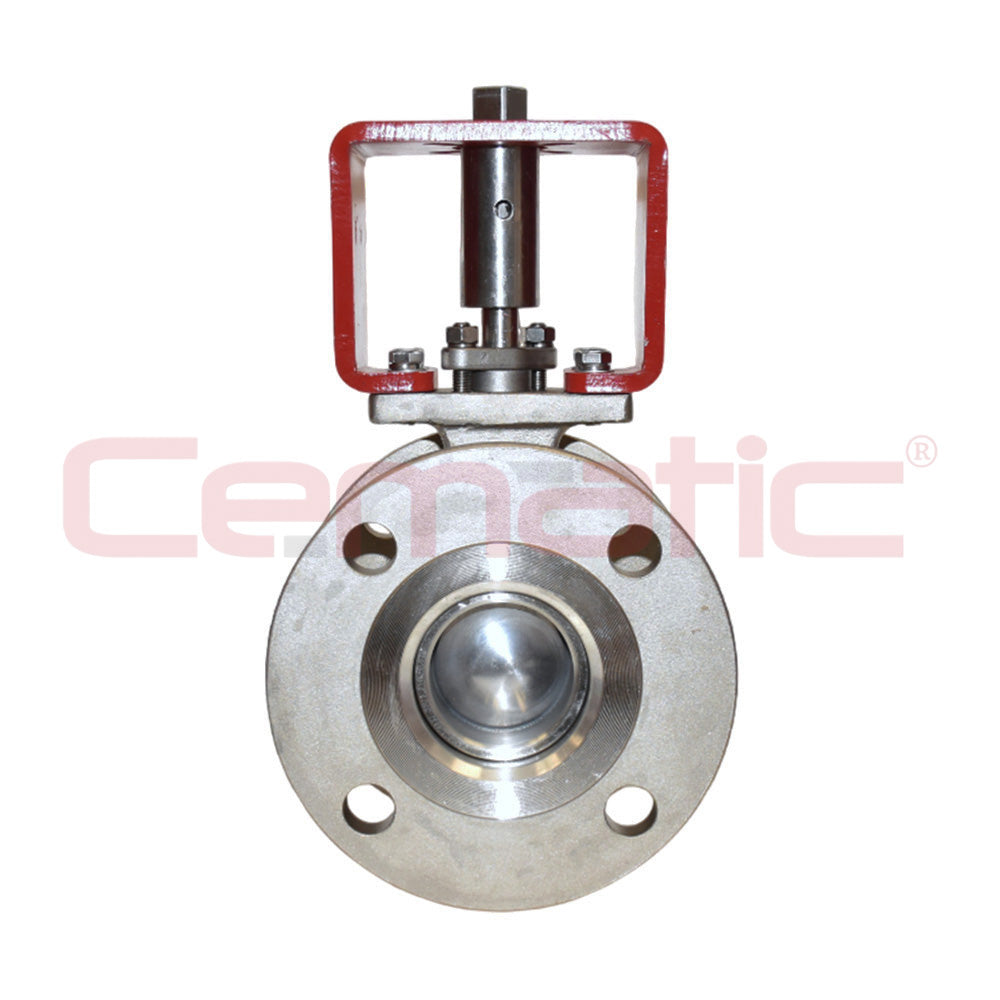

Asiento Metálico

Proporciona alta resistencia a temperaturas elevadas y, además, garantiza un sellado eficiente y durabilidad prolongada en aplicaciones de servicio severo.

• Alta resistencia al desgaste: Ideal para servicios severos con fluidos abrasivos o sólidos en suspensión, dado que los asientos blandos se degradan rápidamente en estas condiciones.
• Excelente desempeño a altas temperaturas: Mantiene su integridad y sellado en rangos de temperatura elevados donde materiales como PTFE no son adecuados. Por tanto, es la alternativa correcta en servicios de alta exigencia térmica.
• Apto para ciclos frecuentes de operación: Diseñado para control continuo o alta frecuencia de apertura y cierre. En consecuencia, reduce el desgaste prematuro frente a asientos blandos.

Bracket Alto

• Aislamiento térmico del actuador: El bracket alto crea mayor distancia entre el cuerpo y el actuador, por lo que lo protege del calor en aplicaciones de alta temperatura.
• Protección frente a ambientes agresivos: Reduce la exposición del actuador a salpicaduras, vapores corrosivos o partículas, lo que aumenta su vida útil.
• Operación más estable y alineada: Mejora la alineación entre válvula y actuador, por lo que reduce esfuerzos mecánicos y vibraciones.

En conjunto, esta válvula de bola segmentada SS316 es ideal para procesos en las industrias química, petroquímica, papelera, generación de energía, minería y tratamiento de aguas, donde se requiere precisión, resistencia a la corrosión y durabilidad prolongada.

Especificaciones

• Cuerpo 2 Partes: CF8M (SS316)
• Bola Segmento V: CF8M (SS316) + HCr
• Asiento Metálico: SS316 + STL
• Vástago: SS316
• Bridas ANSI: Clase 150 RF
• Montura: ISO 5211
• Presión Máxima: 290 psi @ 38°C
• Actuador Neumático: Simple o Doble Efecto
• Actuador Eléctrico: On-Off o Modulante

Estándar (Alta Temperatura)

• O-ring: Viton
• Empaque: RTFE
• Temperatura de Trabajo: -29°C a 180°C

Muy Alta Temperatura

• • O-ring: Grafito
  • Empaque: Grafito
  • Temperatura de Trabajo: -29°C a 350°C

Aplicaciones de la Válvula de Bola Segmentada SS316

A continuación, los casos de uso más comunes:

Pulpa y Papel: Controla pulpa fibrosa, lavado, blanqueo y refinado. Su segmento tipo "V" permite un control preciso de materiales con alto contenido de sólidos, evitando obstrucciones. Además, reduce el mantenimiento en líneas de proceso continuo.

Tratamiento de Aguas Residuales: Maneja lodos espesos y efluentes con partículas abrasivas. Su asiento metálico garantiza un funcionamiento confiable en condiciones de alta abrasión. Por ello, es la opción indicada donde los asientos blandos no duran.

Alimentos y Bebidas (no higiénico): Adecuada para vapor, soluciones cáusticas y químicos de limpieza en procesos auxiliares no sanitarios. Asimismo, proporciona resistencia a la corrosión en sistemas de lavado y líneas de recuperación.

Procesos Químicos: Controla fluidos corrosivos, viscosos o abrasivos en reactores y sistemas de neutralización. El cuerpo SS316 y el asiento metálico ofrecen resistencia a ataques químicos y erosión. Por tanto, trabaja bien incluso con presión y temperatura elevadas.

Plantas Eléctricas: Regula el flujo de vapor, condensado y agua de caldera a alta temperatura y presión diferencial. Su sellado metal-metal proporciona estabilidad térmica y resistencia a la erosión. En consecuencia, garantiza una operación segura y confiable.

Industria Siderúrgica: Controla agua de enfriamiento, aceites hidráulicos contaminados y fluidos con partículas. Además, su resistencia mecánica permite un desempeño óptimo en ambientes agresivos.
